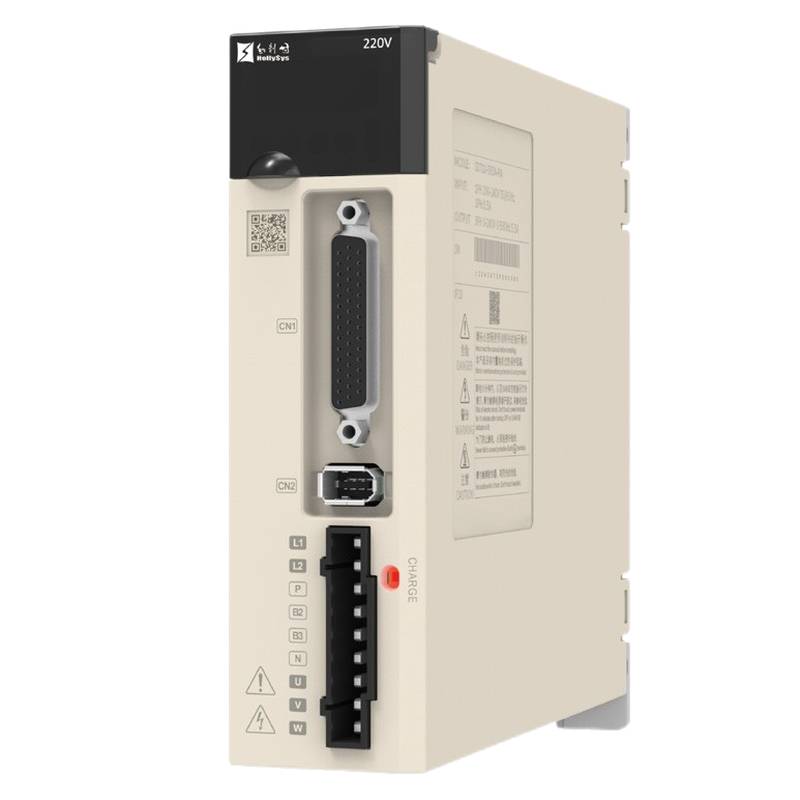

Der bürstenlose Servomotor-Drehzahlversteller HollySys HS Q71 bietet ein Hochfrequenz-Ansprechverhalten und eine kompakte thermische Effizienz für anspruchsvolle Automatisierungsaufgaben. Ausgestattet mit einer fortgeschrittenen Lastträgheitserkennung optimiert dieses Gerät die Bahnverfolgung und stabilisiert die mechanische Bewegung bei niedrigen Geschwindigkeiten. Fachleute für industrielle Automatisierung können diese zuverlässige Komponente über Beijing Zhongping Technology beziehen, was eine reibungslose lokale Integration gewährleistet.
Moderne automatisierte Maschinen erfordern Antriebssysteme, die in der Lage sind, Sub-Millisekunden-Regelkreise aufrechtzuerhalten und gleichzeitig plötzliche Laständerungen ohne mechanische Resonanz oder thermische Überlastung zu bewältigen. Der bürstenlose Servomotor-Drehzahlversteller HollySys HS Q71 bewältigt diese Hochleistungsanforderungen durch eine Hardwarearchitektur mit einer Ansprechfrequenz von 3,0 kHz. Durch die Integration von Echtzeit-Geschwindigkeitsbeobachtung und automatischen Lastträgheitserkennungs-Algorithmen passt das Gerät seine internen PID-Verstärkungen dynamisch an, um sich ändernde mechanische Lasten bei aggressiven Mehrachs-Bewegungen zu kompensieren. Schnelle Feldbusschnittstellen wie EtherCAT, CANopen und RS-485 sorgen für eine deterministische Mehrachs-Synchronisation, während die native Unterstützung von 17-Bit- und 23-Bit-Absolutwertgebern eine außergewöhnliche Auflösung der Positionierungsrückmeldung liefert. Darüber hinaus reduziert eine optimierte Konstruktion den Platzbedarf ausgewählter Modelle wie dem 5R5 im Vergleich zu vorherigen Generationen um bis zu 30 %, wodurch sie problemlos in platzbeschränkte Schaltschränke passen.
Technische Daten
Produktserie: HollySys HS Q71 Drehzahlversteller
Ansprechfrequenz: 3,0 kHz @ Stromregelkreis
Geberkompatibilität: 17-Bit- und 23-Bit-Absolutwertgeber @ Digitale Rückführung
Kommunikationsprotokolle: EtherCAT, CANopen, RS-485 @ Feldbusebene
HSD-Q71-1R8A Eingangsspannung: Einphasig 220 VAC @ 50/60 Hz
HSD-Q71-1R8A Nennstrom: 1,8 A @ Dauerlast
HSD-Q71-1R8A Spitzenstrom: 6,3 A @ Plötzliche Beschleunigung
HSD-Q71-3R3A Eingangsspannung: Einphasig 220 VAC @ 50/60 Hz
HSD-Q71-3R3A Nennstrom: 3,3 A @ Dauerlast
HSD-Q71-3R3A Spitzenstrom: 11,6 A @ Plötzliche Beschleunigung
HSD-Q71-5R5A Eingangsspannung: Einphasig / Dreiphasig 220 VAC @ 50/60 Hz
HSD-Q71-5R5A Nennstrom: 5,5 A @ Dauerlast
HSD-Q71-5R5A Spitzenstrom: 16,5 A @ Plötzliche Beschleunigung
HSD-Q71-7R6A Eingangsspannung: Einphasig / Dreiphasig 220 VAC @ 50/60 Hz
HSD-Q71-7R6A Nennstrom: 7,6 A @ Dauerlast
HSD-Q71-7R6A Spitzenstrom: 22,8 A @ Plötzliche Beschleunigung
HSD-Q71-9R5A Eingangsspannung: Dreiphasig 220 VAC @ 50/60 Hz
HSD-Q71-9R5A Nennstrom: 9,5 A @ Dauerlast
HSD-Q71-9R5A Spitzenstrom: 23,8 A @ Plötzliche Beschleunigung
HSD-Q71-3R8D Eingangsspannung: Dreiphasig 400 VAC @ 50/60 Hz
HSD-Q71-3R8D Nennstrom: 3,8 A @ Dauerlast
HSD-Q71-3R8D Spitzenstrom: 11,4 A @ Plötzliche Beschleunigung
Programmierschnittstelle: USB-Anschluss @ PC-Softwareverbindung
Systemintegration und Hardware-Setup
Die ordnungsgemäße physische Installation des Drehzahlverstellers erfordert die strikte Einhaltung von Abschirmungs- und Erdungsrichtlinien, um hochfrequente elektromagnetische Störungen in industriellen Umgebungen zu mindern. Verlegen Sie Motorenstromkabel mit doppelt geschirmten Kupfer-Vierdrahtleitungen (bzw. verdrillten Paaren) und stellen Sie sicher, dass das äußere Geflecht eine niederohmige 360-Grad-Anbindung an die leitende Unterplatte über EMV-Kabelklemmen erhält. Trennen Sie Niederspannungs-Digital- und Geber-Signalleitungen von Hochstrom-Stromkabeln durch einen Mindestabstand von 200 mm, um Übersprechen und störende Rückkopplungssignale zu verhindern. Schließen Sie die Systemerde an eine dedizierte niederohmige Kupfer-Sammelschiene an und halten Sie ein sternförmiges Erdungslayout ein, um Erdschleifen zwischen Steuerung, Antriebsgehäuse und Motorrahmen zu eliminieren. Verbinden Sie die industrielle Netzwerkverkabelung über geschirmte RJ45-Stecker für EtherCAT-Verbindungen und stellen Sie sicher, dass die Netzwerktopologie die empfohlenen maximalen Segmentlängen von 100 Metern zwischen Knoten einhält.
Zuverlässigkeit und Umweltbeständigkeit
Für den Dauerbetrieb in rauen Industrieumgebungen konzipiert, verfügt das Gerät über Thermomanagement-Strategien, die interne Wärme effektiv abführen, ohne dass eine externe Filterwartung erforderlich ist. Das Antriebsgehäuse besteht aus robusten Materialien, die für Umgebungstemperaturen zwischen 0 °C und 55 °C ausgelegt sind, bei einer relativen Luftfeuchtigkeitstoleranz von bis zu 90 % nicht kondensierend. Interne Leiterplatten erhalten einen Schutzlack (Conformal Coating) gegen leitfähigen Staub, chemische Nebel und die Infiltration korrosiver Dämpfe. Eine aktive thermische Überwachung schützt Leistungsschalttransistoren bei starken zyklischen Lasten vor Übertemperaturfehlern. Die mittlere Betriebsdauer zwischen Ausfällen (MTBF) übersteigt 100.000 Stunden Dauerbetrieb, wenn die angegebenen Umweltschwellenwerte eingehalten werden.
Auswahlberatung und alternative Optionen
Die Auswahl des geeigneten Drehzahlverstellermodells erfordert eine sorgfältige Bewertung der Dauerdrehmomentanforderungen, der Spitzenbeschleunigungsanforderungen und der eingehenden Versorgungsspannungen. Für einphasige 220-VAC-Eingänge in kompakten Maschinenrahmen bieten die Modelle HSD-Q71-1R8A und HSD-Q71-3R3A eine optimale Leistungsdichte. Anwendungen, die höhere Drehmomentüberschreitungen erfordern, können Einheiten wie den HSD-Q71-7R6A oder HSD-Q71-9R5A nutzen, während industrielle 400-VAC-Maschinen direkt von der Variante HSD-Q71-3R8D profitieren. Technische Teams, die eine Querverweisvalidierung, eine alternative Dimensionierung oder eine sofortige lokale Lagerverfügbarkeit suchen, können sich für spezialisierte Ingenieurunterstützung an Beijing Zhongping Technology wenden.
Häufig gestellte Fragen (FAQ)
1. Was sind die Standard-Lieferzeiten und Lieferpläne für Lagerbestellungen dieses Servoantriebs?
Standardkonfigurationen werden im regionalen Bestand gehalten, was eine Auftragsabwicklung und den Versand innerhalb von 2 bis 3 Werktagen nach Zahlungsbestätigung ermöglicht.
2. Welche kommerzielle Gewährleistung gilt für diese industrielle Automatisierungskomponente?
Jedes Gerät wird durch eine umfassende 12-monatige Herstellergarantie abgesichert, die Materialfehler und interne Hardware-Fehlfunktionen ab dem Kaufdatum abdeckt.
3. Welchen Nutzen bringt die Ansprechfrequenz von 3,0 kHz für Hochgeschwindigkeits-Lageregelkreise?
Eine höhere Ansprechbandbreite verkürzt die Einschwingzeit des Stromregelkreises, was eine schnellere Korrektur von Schleppfehlern und eine schärfere Konturierungsleistung bei komplexer Mehrachs-Interpolation ermöglicht.
4. Welche Kommunikationsprotokolle werden von dieser Antriebshardware nativ unterstützt?
Das Gerät unterstützt nativ industrielle Hochgeschwindigkeits-Feldbusstandards einschließlich EtherCAT, CANopen und RS-485-Serienkommunikation.
5. Kann dieses Antriebsgerät mit hochauflösenden Absolutwertgebern gekoppelt werden?
Ja, die Steuerplatine ist vollständig kompatibel mit sowohl 17-Bit- als auch 23-Bit-Absolutwertgeber-Rückführungsgeräten für eine präzise Positionsgenauigkeit.
6. Welche Software-Schnittstelle wird für die Parameterkonfiguration und Abstimmung verwendet?
Die Inbetriebnahme und Parametereinstellungen werden über eine dedizierte USB-Verbindung durchgeführt, die den Antrieb direkt mit einem Host-PC verbindet, auf dem das Hersteller-Konfigurationsdienstprogramm läuft.
7. Wie funktioniert die interne Lastträgheitserkennungsfunktion?
Die Firmware führt automatisierte Testanregungssignale durch die Motorwelle aus, um die Resonanz des mechanischen Systems und die gesamte reflektierte Trägheit zu berechnen, wodurch die internen Regelungsparameter automatisch aktualisiert werden.
8. Welche elektrischen Eingangsoptionen stehen für die Modellreihe zur Verfügung?
Die Serie unterstützt je nach ausgewähltem Leistungstyp einphasige 220 VAC, ein-/dreiphasige 220 VAC und dreiphasige 400 VAC Eingänge.
9. Gibt es im Vergleich zu älteren Antriebsgenerationen physische Abmessungsverringerungen?
Die Hardware-Umstrukturierung hat das physische Volumen spezifischer Einheiten, wie z. B. der Variante des Modells 5R5, um bis zu 30 % reduziert.
10. Welche vorbeugenden Wartungsschritte werden für eine langfristige Betriebszuverlässigkeit empfohlen?
Die Routinewartung umfasst die jährliche Überprüfung der Anzugsdrehmomente der Klemmschrauben, die Prüfung der Kühlluftwege und die Sicherstellung, dass die Kabelschirmungsklemmen fest und frei von Oxidation bleiben.
