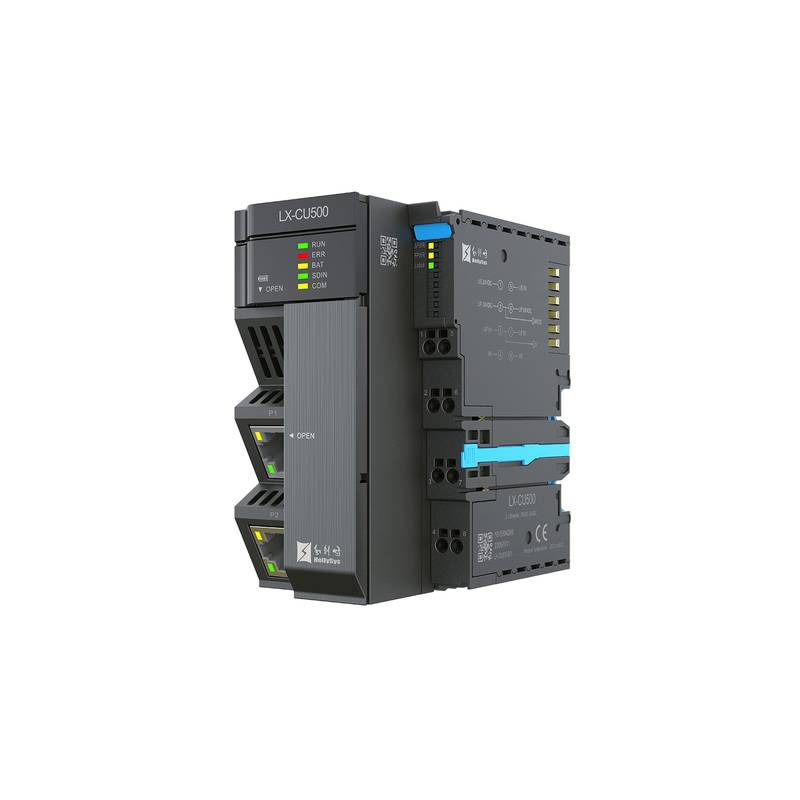

Der für fortgeschrittene industrielle Automatisierung und deterministische Bewegungssteuerung entworfene HollySys LX CU500 PLC Automation 64 Axis AC Servo Motion Controller bietet eine Mehrkern-Rechenleistung. Er verwaltet effizient bis zu 64 synchronisierte Bewegungsachsen neben komplexen Logikoperationen. Direkt über sichere Vertriebskanäle bezogen, bietet dieser Hochleistungs-Controller Maschinenbauern robuste Rechenkapazitäten.
Die LX CU500-Serie adressiert kritische industrielle Herausforderungen wie enge Platzverhältnisse im Schaltschrank und Hochgeschwindigkeits-Kommunikationsengpässe. Auf Basis eines Open-Architecture-Designs verfügt der Controller über einen kompakten Formfaktor, der den Platzbedarf auf der Montageplatte minimiert, ohne Einbußen bei der Rechenleistung hinzunehmen. Er unterstützt standardmäßige Programmiersprachen gemäß IEC61131-3 zusammen mit der PLCopen-Motion-Control-Bibliothek, was eine nahtlose Integration in bestehende Entwicklungsworkflows ermöglicht. Das System unterstützt mehrere industrielle Kommunikationsprotokolle und ermöglicht so den Echtzeit-Datenaustausch mit Automatisierungsgeräten von Drittanbietern. Darüber hinaus verbessern die Hot-Plug-Unterstützung und Ringnetzwerk-Funktionen die Systemverfügbarkeit und Betriebsstabilität in anspruchsvollen Fertigungsumgebungen.
Technische Spezifikationen
Bit-Ausführungszeit: 3 ns bei Basis-Befehlssatz
Anwenderprogrammspeicher: 6 MB bei Standardbetrieb
SD-Kartenspeicher: <=32 GB im laufenden Betrieb tauschbar (Hot-Swappable)
Eingangsvariablen I-Bereich: 256 KB im Systemspeicher
Ausgangsvariablen Q-Bereich: 256 KB im Systemspeicher
Globale Variablen M-Bereich: 8 MB im Systemspeicher
Globale Variablen N-Bereich: 6 MB im Systemspeicher
Retentiver Speicher R-Bereich: 500 KB bei Netzausfall-Backup
Ethernet-Schnittstelle: 2 x RJ45-Ports, 10/100/1000 Mbps adaptiv am Hauptgerät
EtherCAT-Zykluszeit: 500 us Minimum bei max. Buslast
EtherCAT-Slave-Unterstützung: <=128 Stationen beim LX-CU500 Modell
Unterstützte Bewegungsachsen: <=64 EtherCAT-Busachsen bei synchronisierter Steuerung
Systemseitiger Ausgangsstrom: 1,5 A Maximum bei 24 VDC
Feldseitiger Ausgangsstrom: 10 A Maximum bei 24 VDC
Modulleistungsaufnahme: 7 W Maximum bei Nennspannung
Abmessungen: 56 x 109 x 90 mm (B x H x T) bei Gehäusemontage
Systemintegration und Hardware-Setup
Die Systemintegration erfordert sorgfältige Aufmerksamkeit bei physischer Verdrahtung, Erdung und Abschirmung, um elektromagnetische Störungen in lauten Industrieumgebungen zu verhindern. Der Controller verwendet industrietaugliche Kommunikationssteckverbinder, einschließlich Standard-RJ45-Ports und dedizierter EtherCAT-Schnittstellen, die geschirmte Twisted-Pair-Kabel erfordern, um die Datenintegrität über große Entfernungen aufrechtzuerhalten. Die Schaltschrankinstallation muss den Richtlinien zum Thermomanagement entsprechen und einen ausreichenden Abstand um das 56 x 109 x 90 mm große Gehäuse gewährleisten, um eine natürliche Konvektionskühlung zu erleichtern. Die Erdung sollte einer Stern-Topologie-Konfiguration folgen, indem die DIN-Hutschiene und die Systemerdungsklemmen an eine niederohmige Erde angeschlossen werden, um potentielle Erdschleifen zu eliminieren. Bei der Nutzung der Hot-Connect-Funktion für Erweiterungsmodule müssen Ingenieure überprüfen, ob die lokale Stromverteilung die maximalen Stromgrenzen von 1,5 A systemseitig und 10 A feldseitig einhält, um Spannungseinbrüche beim Ein- oder Ausstecken von Modulen im laufenden Betrieb zu verhindern.
Zuverlässigkeit und Umweltbeständigkeit
Die LX CU500-Serie ist so konzipiert, dass sie rauen Fabrikbedingungen standhält, eine hohe Zuverlässigkeit bietet und eine verlängerte mittlere Lebensdauer zwischen Ausfällen (MTBF) aufweist. Ihre interne Halbleiterarchitektur bietet robusten Schutz vor elektrischen Transienten, Spannungsschwankungen und Hochfrequenzrauschen, wie sie in der Schwerindustrie üblich sind. Die Betriebsparameter sind für Standard-Industrietemperaturenbereiche optimiert, während schutzlackierte interne Leiterplatten vor Feuchtigkeit, Schwebstoffen in der Luft und korrosiven Gasen schützen. Der Controller verfügt über eine erweiterte Diagnoseüberwachung, die Systemtemperatur, Netzteilstatus und Kommunikationsfehlerraten in Echtzeit verfolgt. Die Wartung wird durch im laufenden Betrieb austauschbare Speicherkarten und den modularen Komponentenwechsel optimiert, wodurch die Reparaturzeit minimiert und längere Stillstandszeiten der Fabrik bei planmäßigen Wartungsarbeiten verhindert werden.
Auswahlhilfe und alternative Optionen
Die Auswahl der passenden Controller-Variante hängt stark vom spezifischen Umfang des Automatisierungsprojekts, den Anforderungen an die Netzwerk-Topologie und den Achssynchronisationsanforderungen ab. Das Standardmodell LX-CU500 eignet sich für Mehrachsanwendungen, die bis zu 64 EtherCAT-Bewegungsachsen und eine robuste Universal-Logikverarbeitung erfordern. Für Anwendungen, die eine erweiterte Netzwerkredundanz erfordern, bietet die Variante LX-CU501 integrierte Ringnetzwerk-Unterstützung über dedizierte physische Ports. Bei der Erweiterung über die Basis-E/A-Kapazitäten hinaus oder der Integration funktionaler Sicherheitsmodule können Systemintegratoren auch alternative Modelle wie den LX-CU510 und LX-CU511 evaluieren, um spezifische Topologiebeschränkungen zu erfüllen. Beijing Zhongping Technology bietet umfassende technische Beratung, kompetente Querverweis-Auswahl und zuverlässigen Lagerbestand, um Ihren technischen Beschaffungsprozess zu optimieren.
Häufig gestellte Fragen (FAQ)
1. Was ist die minimale EtherCAT-Buszykluszeit, die vom LX CU500 Controller unterstützt wird?
Die minimale EtherCAT-Buszykluszeit beträgt 500 Mikrosekunden, was eine Hochgeschwindigkeits-Datenübertragung und eine präzise Synchronisation für anspruchsvolle Mehrachs-Bewegungssteuerungsanwendungen ermöglicht.
2. Unterstützt der Controller standardmäßige Programmiersprachen?
Ja, er unterstützt vollständig Programmiersprachen gemäß der Norm IEC61131-3 sowie C/C++-Hochsprachenprogrammierung und standardmäßige PLCopen-Motion-Control-Funktionsbausteine.
3. Wie hoch ist die maximale Anzahl an steuerbaren EtherCAT-Servoachsen?
Der Controller unterstützt bis zu 64 EtherCAT-Busachsen, die eine Kombination aus virtuellen Achsen und physischen Busachsen umfassen können, die über die Engineering-Software konfiguriert werden.
4. Wird Hot-Swapping für Erweiterungsmodule und Speicherkarten unterstützt?
Ja, das System unterstützt die Hot-Plug-Funktionalität unter bestimmten Betriebsbedingungen, und der SD-Kartensteckplatz unterstützt bis zu 32 GB externen Speicher im laufenden Betrieb für die Datenprotokollierung und das Programmier-Backup.
5. Welche Kommunikationsprotokolle werden von den integrierten Ethernet-Schnittstellen nativ unterstützt?
Der Controller unterstützt nativ verschiedene Industrieprotokolle einschließlich EtherNet/IP (als Master oder Slave), Modbus TCP, TCP/IP-Free-Socket-Kommunikation und HLINK-Protokolle.
6. Wie wird der Anwenderprogrammspeicher im System zugewiesen?
Der Controller bietet 6 MB dedizierten Anwenderprogrammspeicher, flankiert von 256 KB für Eingangsvariablen, 256 KB für Ausgangsvariablen, 8 MB für globale M-Variablen und 500 KB retentiven Speicher.
7. Was sind die physischen Abmessungen und Leistungsaufnahmespezifikationen des Geräts?
Die physischen Abmessungen betragen 56 mm in der Breite, 109 mm in der Höhe und 90 mm in der Tiefe. Die maximale Systemleistungsaufnahme ist mit 7 Watt angegeben.
8. Welche Logistik- und Garantieunterstützung ist für Bestellungen über Beijing Zhongping Technology verfügbar?
Beijing Zhongping Technology liefert dieses Gerät direkt ab Original-Werkslager, unterstützt durch gründliche Inspektionen vor dem Versand und eine standardmäßige 12-monatige Herstellergarantie.
