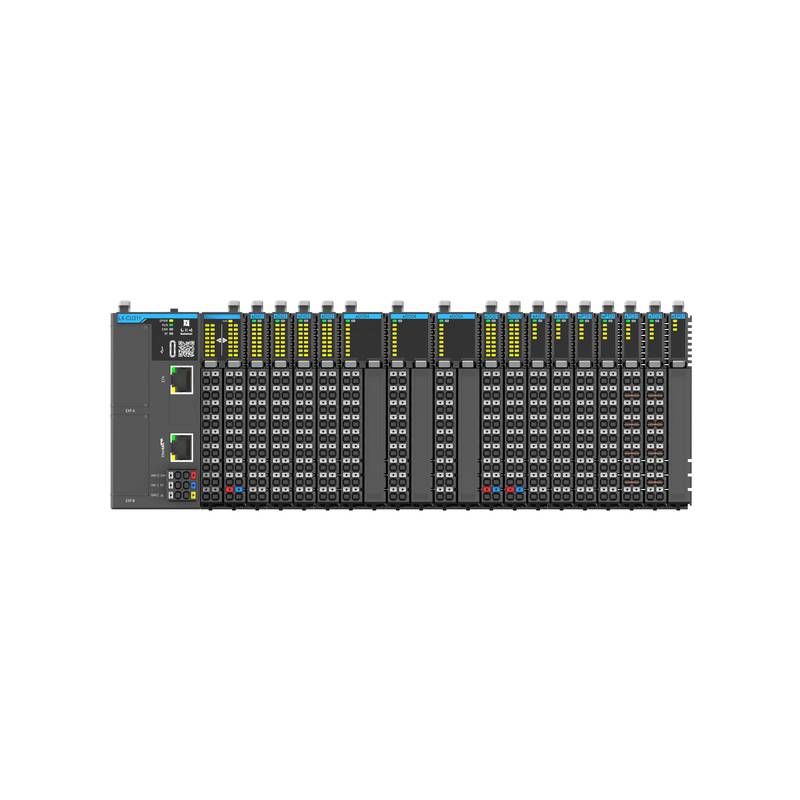

Die für die hochpräzise Industrieautomation entwickelten Micro-SPS-Plattformen der Serien HollySys LX-CU100 und LX-CU300 integrieren fortschrittliche Servobewegungssteuerungsfunktionen, die bis zu 32 Achsen unterstützen. Durch die Kombination von Hochgeschwindigkeits-Buskommunikation mit robusten Multi-Core-Verarbeitungsarchitekturen bewältigen diese Steuerungen komplexe Anforderungen an die Mehrachs-Synchronisation. Stabile Komponenten-Lieferketten gewährleisten eine kontinuierliche Betriebsbereitschaft für anspruchsvolle Fertigungsanwendungen.
Die Integration von Mehrachs-Servobewegungssteuerungen in kompakte Maschinen führt bei intensiven Trajektorienberechnungen häufig zu schwerwiegenden Bandbreitenengpässen und Timing-Jittern. Die Architektur des LX-CU100/CU300 überwindet diese Herausforderungen durch den Einsatz eines fortschrittlichen Multi-Core-Prozessor-Layouts in Verbindung mit einer schnellen 100-Mb/s-EtherCAT-Bus-Schnittstelle. Diese Konfiguration minimiert die Ausführungsverzögerung und liefert deterministische Regelkreise, die für präzise Interpolationsaufgaben erforderlich sind. Ingenieure konfigurieren die Steuerungsroutinen über die proprietäre Plattform Intelligent Auto Think V5 und nutzen dabei Befehlssätze gemäß den Normen IEC 61131-3 neben C/C++-Entwicklungsumgebungen. Mehrere hardwareseitige Isolierebenen, ein integrierter Überspannungsschutz und strenge Tests zur elektromagnetischen Verträglichkeit garantieren eine stabile Leistung in Umgebungen mit hoher elektrischer Störstrahlung.
Technische Spezifikationen
Serienidentifikation: LX-CU100/CU300 Series Micro PLC
Unterstützte Bewegungsachsen: Bis zu 32 Achsen @ EtherCAT-Bus
Programmiersprachen: LD, ST, C/C++ @ IEC 61131-3
Benutzerprogrammspeicher: 10.000 KB @ Maximale Konfiguration (LX-CU332/CU333)
Benutzerdatenspeicher: 20.000 KB @ Maximale Konfiguration (LX-CU332/CU333)
Netzausfallsichere Speicherkapazität: 512 KB @ Maximale Konfiguration (LX-CU333)
EtherCAT-Busgeschwindigkeit: 100 Mb/s @ Hochgeschwindigkeits-Bewegungsübertragung
Impulsausgangsfrequenz: 200 kHz @ Impulstyp-Steuerungsmodelle
Ethernet-Ports: 2 Ports @ Einzel-IP-Konfiguration (LX-CU155/CU311/CU331/CU332/CU333)
Unterstützte Kommunikationsprotokolle: Modbus TCP Master/Slave @ Netzwerkschnittstelle
Unterstützte Kommunikationsprotokolle: EtherNet/IP Master/Slave @ Netzwerkschnittstelle
Unterstützte Kommunikationsprotokolle: OPC-UA Server @ LX-CU331/332/333 Modelle
Integrierte serielle Schnittstelle: 1 Port RS-485 @ Steuerungsgehäuse
Lokale E/A-Erweiterung: Bis zu 16 Einheiten @ LT-e Series Blade-Module
Erweiterungskartensteckplätze: 2 Steckplätze @ A/B-Kartenbezeichnungen
Betriebstemperaturbereich: -20°C - 60°C @ Typische Schaltschrankinstallation
Toleranz gegenüber relativer Feuchtigkeit: 5% - 95% @ Nicht kondensierender Zustand
Maximale Betriebshöhe: 2.500 M @ Standard-Derating-Regeln
Systemintegration und Hardware-Setup
Der Einsatz der Steuerung LX-CU100 oder LX-CU300 erfordert sorgfältige Aufmerksamkeit hinsichtlich der physischen Montage, Erdung und Verdrahtungsintegrität, um Rauschkopplungen in Schaltschränken mit hoher Dichte zu verhindern. Die modulare Einheit verfügt über eine kompakte Grundfläche mit Drück-DIN-35-Hutschienenverriegelungen und steckbaren Block-E/A-Anschlüssen, die den Schaltschrankaufbau optimieren und die Feldwartung vereinfachen. Signalleitungen für Hochgeschwindigkeits-Impulsausgänge und analoge Erweiterungskarten müssen geschirmte Twisted-Pair-Kabel verwenden, wobei die Schirmgeflechte zur Eliminierung von Erdschleifen an einem niederohmigen Common Point geerdet werden müssen. Stromverteilungseingänge erfordern eine separate Verlegung weg von Hochspannungs-Motorkraftkabeln, wobei strenge physikalische Trennungsrichtlinien einzuhalten sind, um die Einhaltung der EMV-Richtlinien zu gewährleisten. Die Erweiterungssteckplatzarchitektur nimmt diverse Kommunikations- und Schnittstellenkarten auf, darunter RS-232-, RS-485-, CAN- und PROFINET RT-Slave-Module, was eine unkomplizierte Topologieanpassung über heterogene Fabriknetzwerke hinweg ermöglicht.
Zuverlässigkeit und Umweltbeständigkeit
Industrielle Automatisierungslösungen erfordern eine hohe Beständigkeit gegen thermischen Stress, Feuchtigkeitsschwankungen und elektrische Transienten. Die Serie LX-CU100/CU300 enthält mehrschichtige optische und galvanische Isolationselemente über Kommunikationsports, interne Logikbusse und Feldbusse/E/A-Kanäle hinweg, um zentrale Verarbeitungselemente vor transienten Spannungsspitzen zu schützen. Die Wärmeableitung basiert auf effizienten passiven Kühlgeometrien, die einen kontinuierlichen Betrieb in Gehäusen zwischen -20°C und 60°C ermöglichen. Die Kriterien für die Komponentenauswahl entsprechen strengen Umwelttoleranzen und widerstehen einer Degradation bei 95% relativer Luftfeuchtigkeit ohne Kondensation. Darüber hinaus unterstreicht die Konformität mit den Normen CE-LVD und RoHS 2.0 die auf jede Steuerung angewendeten Fertigungsqualitätskontrollen, wodurch eine verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF) über kontinuierliche industrielle Zyklen hinweg sichergestellt wird.
Auswahlhilfe und alternative Optionen
Die Wahl des geeigneten Steuerungsmodells hängt stark von der erforderlichen Achsanzahl, dem Overhead des Kommunikationsprotokolls und der lokalen E/A-Dichte ab. Impulsgesteuerte Varianten wie der LX-CU153 und LX-CU157 eignen sich für Schrittmotor- oder diskrete Pulsfolgen-Servoregler, während busgesteuerte Modelle wie der LX-CU331, LX-CU332 und LX-CU333 eine skalierbare EtherCAT-Integration bis zu 32 Achsen für synchronisierte Roboterzellen bieten. Für komplexe technische Migrationen oder genaue Ersatzteilnummern-Querverweise bieten die technischen Spezialisten von北京众平科技股份有限公司 (Beijing Zhongping Technology) eine umfassende Pre-Sales-Beratung und die Verfügbarkeit lokaler Komponentenbestände, um Beschaffungsworkflows zu optimieren.
Häufig gestellte Fragen (FAQ)
1. Was sind die Standard-Lieferzeiten für die Controller der Serien LX-CU100 und LX-CU300?
Standardmäßig werksversiegelte Einheiten, die im regionalen Vertriebslager geführt werden, werden innerhalb von 24 bis 48 Stunden nach Auftragsbestätigung versandt.
2. Welche Gewährleistung gilt für diese Micro-SPS-Einheiten?
Alle gelieferten Hardwareartikel beinhalten eine umfassende 12-monatige Industriegarantie, die Herstellungsfehler und Betriebsausfälle unter den angegebenen Bedingungen abdeckt.
3. Wie viele Bewegungsachsen kann das Spitzenmodell LX-CU333 gleichzeitig steuern?
Der LX-CU333 unterstützt über seine High-Speed-EtherCAT-Busschnittstelle bis zu 32 synchronisierte Bewegungsachsen.
4. Welche Programmiersoftware ist mit dieser SPS-Familie kompatibel?
Programmierung und Konfiguration erfolgen über die proprietäre Softwareplattform Intelligent Auto Think V5.
5. Können Standard-C- und C++-Sprachen neben traditionellen SPS-Sprachen verwendet werden?
Ja, das Steuerungssystem unterstützt die Programmiersprachen LD, ST und C/C++, um die Implementierung fortschrittlicher Algorithmen zu ermöglichen.
6. Was ist die maximale Speicherkapazität für Benutzerprogramme in dieser Serie?
Der Benutzerprogrammspeicher reicht von 512 KB bei Basismodellen bis zu 10.000 KB bei High-End-Varianten wie dem LX-CU332 und LX-CU333.
7. Sind Erweiterungskarten während des Systembetriebs im laufenden Betrieb austauschbar (Hot-Swap)?
In den Steckplätzen A und B installierte Erweiterungskarten müssen bei isolierter Systemstromversorgung unter Einhaltung der elektrischen Sicherheitsverfahren konfiguriert werden.
8. Welche industriellen Kommunikationsprotokolle werden von den Ethernet-Ports nativ unterstützt?
Zu den unterstützten Protokollen gehören Modbus TCP Master/Slave, EtherNet/IP Master/Slave, UDP, OPC-UA Server bei ausgewählten Modellen und iLink.
