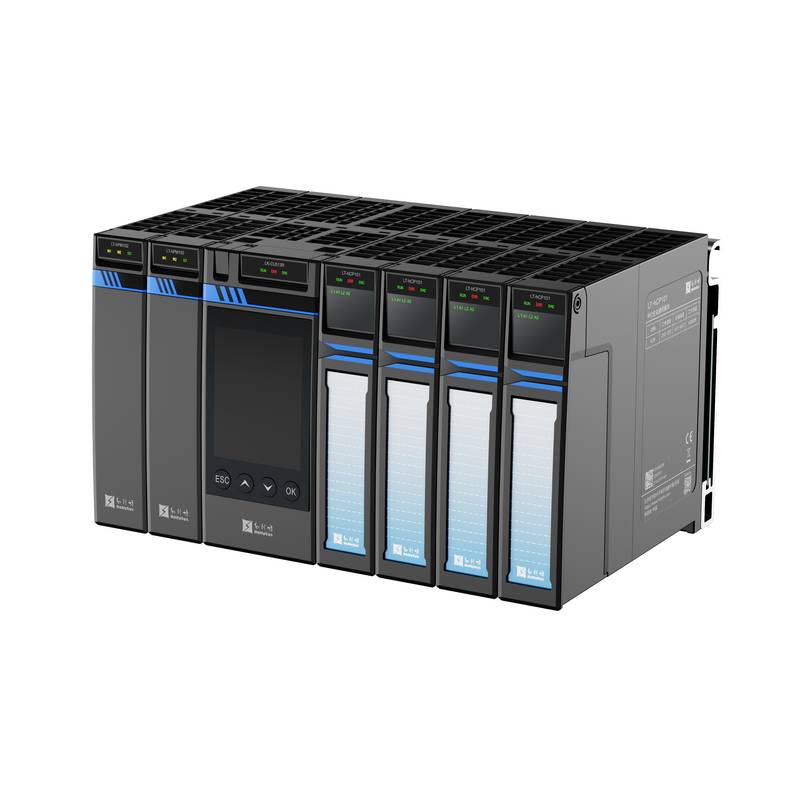

Als das erste heimische, systemweite, zu 100 % lokalisierte, großflächige redundante PLC setzt der Controller der HollySys LK500-Serie einen neuen Maßstab für die Zuverlässigkeit der Industrieautomation. Aufbauend auf zwei Jahrzehnten Erfahrung in der Entwicklung von mittelgroßen bis großen PLC bietet er eine robuste, mehrstufige Redundanz und Hochgeschwindigkeits-Verarbeitungsfunktionen, die für kritische Infrastrukturen entwickelt wurden.
In komplexen Umgebungen wie der kommunalen Versorgung, der Stromerzeugung und in Rechenzentren fordern moderne Steuerungssysteme absolute unterbrechungsfreie Betriebszeiten und deterministische Leistung. Der LK500 bewältigt diese architektonischen Herausforderungen durch die Kombination eines 1-GHz-Quad-Core-Prozessors mit einem Redundanz-Umschaltmechanismus von unter 20 ms. Seine umfassende Hardware-Redundanz umfasst Netzteile, Dual-Rack-CPUs, Netzwerkschleifen, Schnittstellenmodule und E/A-Leitungen, wodurch einzelne Fehlerquellen in sicherheitskritischen Anwendungen vollständig eliminiert werden.
Technische Daten
CPU-Modell: LK-CU513R @ Hauptsteuerungs-Rack
Prozessor: 1 GHz Quad-Core-Prozessor @ Kernverarbeitungseinheit
System-Arbeitsspeicher: 1 GB @ System-RAM
Speicherkapazität: 8 GB EMMC @ Nichtflüchtiger Speicher
Bit-Ausführungszeit: <= 5 ns @ Boolesche Operation
Ganzzahlen-Ausführungszeit: <= 15 ns @ Arithmetische Operation
Gleitkomma-Ausführungszeit: <= 40 ns @ Gleitkommaoperation
Programmspeicher: >= 16 MB @ Flash-Speicher
Leistungsaufnahme: <= 6,5 W @ 24 VDC Backplane-Leistung
Betriebstemperatur: 0°C - 60°C @ Standard-Industrieumgebung
Schutzart: IP20 @ Gehäuseschutz
Abmessungen: 60 mm x 140 mm x 145 mm @ B x H x T
Gewicht: 510 g @ Modul-Einheitsgewicht
Durchbruch im High-End-Bereich: Autonomes und kontrollierbares, systemweites, nationales, großes redundantes PLC
Die Einführung der LK500-Serie stellt einen entscheidenden Meilenstein bei der Erzielung technologischer Eigenständigkeit für industrielle Steuerungssysteme dar. Basierend auf zwanzig Jahren spezialisierter Entwicklung im Automatisierungssektor schließt diese Plattform erfolgreich die Lücke zwischen importierten Systemen der Spitzenklasse und lokalen Fertigungsanforderungen. Speziell für Anwendungen mit hoher Zuverlässigkeit und Sicherheit entwickelt, bietet sie eine kompromisslose Lösung für nationale Kerninfrastrukturen.
Der Controller zielt auf komplexe Umgebungen wie Wasseraufbereitungsanlagen, Umspannwerke, großflächige Bergbaubetriebe und Unternehmensrechenzentren ab und gewährleistet eine kontinuierliche Prozessausführung unter extremem betrieblichen Druck. Durch die Bereitstellung einer vollständig lokalisierten Systemarchitektur von der Siliziumverarbeitung bis hin zur Anwendungs-Firmware mindert er Schwachstellen in der Lieferkette und liefert gleichzeitig Leistungsmetriken, die mit globalen Standards der Industrieautomation konkurrieren.
Kernharte Architektur: Vollredundantes Design und nahtlose Umschaltung im Millisekundenbereich
Die Systemverfügbarkeit hängt direkt von der architektonischen Fehlertoleranz ab, und der LK500 implementiert einen umfassenden Redundanzrahmen zum Schutz vor Hardware-Degeneration. Das System unterstützt Netzteil-Redundanz, Dual-Rack-CPU-Master-Standby-Synchronisation, Netzwerk-Topologie-Redundanz, Schnittstellenmodul- (IM) Redundanz sowie vollständige E/A-Karten-Redundanz. Alle Module unterstützen das Einstecken und Entfernen im laufenden Betrieb (Hot-Swapping), um eine wartungsfreie Ausfallzeit zu ermöglichen.
Leistungsmetriken unterstreichen die schnelle Fehlerbehebung des Controllers und erreichen eine Redundanz-Umschaltzeit von unter 20 Millisekunden. Die Netzzuverlässigkeit wird durch vielseitige physische Topologien, einschließlich einzelner oder dualer Glasfaserringe, AB-strukturierter Netzwerke und Sternkonfigurationen, weiter verbessert. Die Kommunikation über große Entfernungen mit Remote-Knoten wird über Singlemode-Glasfaser bis zu 20 km oder Multimode-Glasfaser bis zu 2 km unterstützt, wodurch eine weitreichende Abdeckung im gesamten Werk ohne Signalverlust gewährleistet wird.
Software und Hardware vereint: IEC61131-3 und C/C++ im perfekten Zusammenspiel sowie leistungsstarke Kommunikation
Die technische Flexibilität wird durch eine integrierte Entwicklungsumgebung maximiert, die strikt dem internationalen Standard IEC61131-3 entspricht und gleichzeitig Unterstützung für fortgeschrittene Programmiersprachen wie C und C++ bietet. Dieser zweisprachige Ansatz berücksichtigt unterschiedliche technische Hintergründe und ermöglicht Systementwicklern die Optimierung komplexer Steuerungsalgorithmen sowie die effiziente Ausführung eines modularen Software-Designs.
Die Vernetzung über verschiedene Automatisierungsebenen hinweg wird durch die native Unterstützung dominanter industrieller Kommunikationsprotokolle erreicht. Der Controller integriert nahtlos PROFINET, EtherNet/IP, POWERLINK, Modbus TCP, Modbus RTU und OPC UA. Eine solche Protokollvielseitigkeit gewährleistet einen reibungslosen Datenaustausch mit SCADA-Plattformen von Drittanbietern, Enterprise-Resource-Planning-Systemen und verteilten Feldinstrumenten, ohne dass komplexe Gateway-Hardware erforderlich ist.
Panorama-Modulmatrix: Von der Basis-E/A bis zur hochpräzisen Erfassung für die technische Anpassung
Skalierbarkeit ist eine Grundpfeiler der LK500-Architektur, verankert durch das leistungsstarke LK-CU513R CPU-Modul, das bis zu 18 Steckplatz-Backplanes verwaltet und über 80.000 digitale E/A-Punkte sowie 40.000 analoge E/A-Punkte unterstützt. Der Verarbeitungskern verarbeitet bis zu 16 periodische Aufgaben im Bereich von 1 ms bis 2.000 ms, neben 128 Ereignisaufgaben und 4 zeitgesteuerten Unterbrechungen, was eine präzise Ausführungszeit für anspruchsvolle Regelkreise gewährleistet.
Spezialisierte E/A-Module erweitern den Einsatzbereich des Systems auf Bereiche der Hochpräzisionsmessung und Sicherheitsüberwachung. Das Portfolio der analogen Eingänge umfasst Kanäle mit hoher Geschwindigkeit, die eine vollständige Modulabtastung innerhalb von 1 ms bei einer Genauigkeit von 0,1 % ermöglichen, sowie dedizierte Widerstandsthermometer-Module zur Unterstützung von Mehrdrahtkonfigurationen. Darüber hinaus bieten Sequenz-von-Ereignissen-Module (SOE) eine mit Zeitstempeln versehene Auflösung von 1 ms mit tiefem Ereignis-Pufferspeicher, während dedizierte Zähler- und Impulszug-Ausgangsmodule präzise Bewegungs- und Frequenzmessaufgaben erleichtern.
Industrielle Zuverlässigkeit und Leitfaden für Auswahl und Wartung
Die industrielle Haltbarkeit ist in das physische und logische Design jeder LK500-Komponente integriert. Das System nutzt fortschrittliche nichtflüchtige Speicherstrukturen, die den Bedarf an Pufferbatterien überflüssig machen und gleichzeitig kritische Daten bei Stromausfall bewahren. Ergänzt wird dies durch einen eingebauten Superkondensator, der die Echtzeituhr bis zu 30 Tage lang aufrecht erhält. Die Systemsicherheit wird durch eine mehrstufige Benutzerberechtigungsverwaltung und eine integrierte Diagnose-Protokollierungs-Engine gestärkt, die über 10.000 Systemereignisse aufzeichnen kann.
Bei der Durchführung der Hardware-Auswahl für groß angelegte Engineering-Projekte müssen Systemintegratoren die Verarbeitungsbelastung, die verteilte Remote-E/A und Umweltbeschränkungen bewerten. Hauptsteuerungs-Racks sollten mit dedizierten Kommunikationsprozessoren (CP) gekoppelt werden, um den Netzwerkverkehr zu entlasten, während Remote-Erweiterungsknoten robuste Schnittstellenmodule nutzen, die über Industrial Ethernet oder Glasfaser verbunden sind. Für spezielle Anwendungen gewährleistet die technische Beratung durch Beijing Zhongping Technology (北京众平科技股份有限公司) eine genaue Querverweisauswahl und eine optimale Hardwarekonfiguration, die auf spezifische Werksanforderungen zugeschnitten ist.
Häufig gestellte Fragen (FAQ)
1. Was ist die maximale Programmspeicherkapazität, die von der LK500-CPU unterstützt wird?
Das LK-CU513R CPU-Modul bietet 16 MB Programmspeicher, ergänzt durch 8 GB EMMC-nichtflüchtigen Speicher und eine 200 KB remanente Datenspeicherzone.
2. Unterstützt das System Hot-Swapping für alle E/A-Module?
Ja, die gesamte Palette der LK500-Backplanes, Netzteile, CPU-Einheiten und E/A-Module unterstützt das Einstecken und Entfernen unter Strom im laufenden Betrieb, um eine wartungsfreie Ausfallzeit zu ermöglichen.
3. Welche Programmiersprachen sind mit der Entwicklungsumgebung kompatibel?
Die Engineering-Software entspricht vollständig dem IEC61131-3-Standardrahmen und bietet gleichzeitig native Unterstützung für fortgeschrittene Programmiersprachen wie C und C++.
4. Wie handhabt der Controller die redundante Umschaltung bei einem Ausfall der primären CPU?
Das System führt eine nahtlose Master-Standby-Synchronisation über Dual-Rack-CPUs hinweg aus und erreicht eine deterministische Redundanz-Umschaltzeit von weniger als 20 Millisekunden.
5. Was ist die maximale Entfernung, die für Glasfaser-Redundanzverbindungen unterstützt wird?
Der Controller unterstützt Singlemode-Glasfaserübertragungen bis zu 20 km und Multimode-Glasfaserverbindungen bis zu 2 km unter Verwendung von im laufenden Betrieb austauschbaren SFP-Transceiver-Modulen.
6. Welche industriellen Kommunikationsprotokolle werden nativ unterstützt?
Der Controller unterstützt nativ die Protokolle PROFINET, EtherNet/IP, POWERLINK, Modbus TCP, Modbus RTU, OPC UA und IRIG-B Zeitsynchronisation.
7. Wie hoch ist die Ausführungsgeschwindigkeit boolescher Anweisungen auf dem LK-CU513R-Prozessor?
Der 1-GHz-Quad-Core-Prozessor erreicht eine Bit-Ausführungszeit von weniger als oder gleich 5 Nanosekunden und eine Ganzzahlen-Ausführungszeit von unter 15 Nanosekunden.
8. Sind Pufferbatterien erforderlich, um remanente Daten bei Stromausfällen aufrechtzuerhalten?
Nein, das System nutzt eine fortschrittliche nichtflüchtige Speichertechnologie, die remanente Variablen ohne physische Pufferbatterien bewahrt, unterstützt durch einen internen Kondensator zur Aufrechterhaltung der Echtzeituhr.
9. Wie können Systemintegratoren lokalen technischen Support oder Ersatzhardware erhalten?
Engineering-Teams können sich mit Beijing Zhongping Technology (北京众平科技股份有限公司) abstimmen, um Zugang zu umfassender Qualitätsprüfung vor dem Versand, Unterstützung bei der Querverweisauswahl und dediziertem regionalem Lieferketten-Support zu erhalten.
10. Was sind die Standardgarantie und der Lieferzeitplan für LK500-Komponenten?
Beschaffungsbedingungen, Standard-Werksgarantien und beschleunigte Logistikpläne für originale LK500-Hardware können direkt über die Kontaktaufnahme mit dem autorisierten regionalen Vertriebsnetz bezogen werden.
