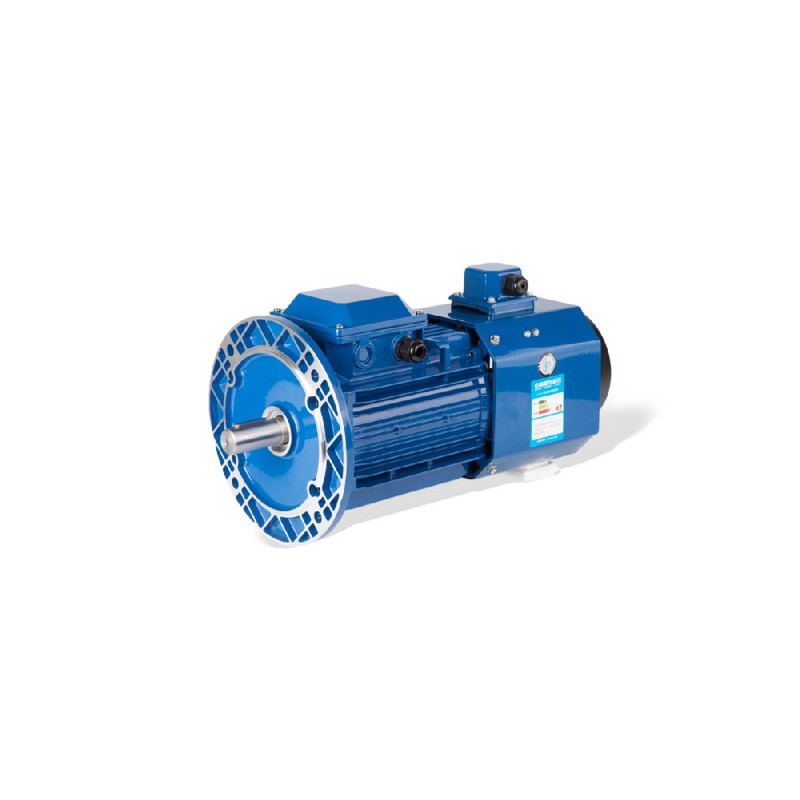

Der dreiphasige Induktionsmotor mit variabler Frequenz, Aluminiumgehäuse und quadratischem Rahmen GESHI YVF2 arbeitet in einem Leistungsbereich von 0,12 kW bis 7,5 kW bei Baugrößen von H63 bis H132. Dieser Motor wurde entwickelt, um ein konstantes Drehmoment von 5 Hz bis 50 Hz und eine konstante Leistung von 50 Hz bis 100 Hz zu liefern, und lässt sich direkt in Standard-Frequenzumrichter mit sinusförmiger Pulsweitenmodulation integrieren. Er bietet eine zuverlässige mechanische und elektrische Lösung für Industriemaschinen, die eine variable Drehzahlregelung erfordern, ohne dass das Drehmoment im unteren Bereich verloren geht.
Wenn Maschinenbauer und Werksingenieure drehzahlgeregelte Antriebsstränge konfigurieren, bleibt die Suche nach einem Elektromotor, der thermische Stabilität, ein geringes Rahmengewicht und dimensionale Austauschbarkeit ausgleicht, eine kritische Herausforderung. Standard-Induktionsmotoren leiden aufgrund einer verringerten internen Kühllüftergeschwindigkeit häufig unter einem übermäßigen Anstieg der Ständertemperatur, wenn sie bei schweren Lasten kontinuierlich mit niedrigen Frequenzen betrieben werden. Um dem entgegenzuwirken, fordern moderne Frequenzumrichter-Anwendungen spezielle Umrichtermotoren mit optimierten elektromagnetischen Designs und unabhängigen oder verbesserten thermischen Ableitungsprofilen. Diese Aluminiummotorenserie begegnet diesen Einschränkungen durch die Kombination eines leichten, quadratischen Gehäuses mit einem optimierten Magnetkreis, der eine stabile Flusserzeugung über einen breiten Drehzahlregelungsbereich gewährleistet. Er arbeitet primär in der Antriebsschicht von Industrieautomatisierungsarchitekturen und setzt Umrichter-Ausgangsfrequenzen in eine geregelte mechanische Drehung um, während er gleichzeitig die präzise Synchronisation mit vorgelagerten speicherprogrammierbaren Steuerungen und Frequenzumformern aufrechterhält.
Technische Spezifikationen
Nennleistung: 0,12 kW - 7,5 kW bei 50 Hz
Baugröße: H63 - H132 bei 20,0 °C Umgebungstemperatur
Drehzahlregelungsbereich: 5,0 Hz - 100,0 Hz bei konstantem Drehmoment und konstanter Leistung
Bereich des konstanten Drehmoments: 5,0 Hz - 50,0 Hz bei Nennstrom
Bereich der konstanten Leistung: 50,0 Hz - 100,0 Hz bei Nennspannung
Montagekonfigurationen: B3, B5, B14, B35, B34 nach IEC-Standardabmessungen
Isolationsklasse: Klasse F bei 155,0 °C thermischer Schwelle
Gehäuseschutz: IP54 / IP55 nach IEC 60034-5
Energieeffizienzklasse: IE1 bei 400,0 V / 50 Hz
Inverter-Kompatibilität: SPWM Frequenzumrichter bei 380,0 V
Systemintegration und Hardware-Setup
Die Integration des Motors in ein automatisiertes System erfordert einen korrekten elektrischen Anschluss und eine präzise mechanische Ausrichtung, um vorzeitigen Lagerverschleiß oder Oberschwingungsstörungen zu verhindern. Stromkabel müssen geschirmte Kupferleiter verwenden, um die Emission elektromagnetischer Strahlung in Richtung empfindlicher Instrumentenleitungen im Schaltschrank zu minimieren. Der Motorrahmen muss über eine sichere, niederohmige Erdungsverbindung verfügen, die mit der Haupterdungsschiene des Systems verbunden ist, um hochfrequente Kriechströme zu eliminieren, die durch den Träger der Pulsweitenmodulation (PWM) induziert werden. Achten Sie beim Anschluss an die Umrichter-Ausgangsklemmen auf die richtige Phasenfolgenausrichtung, um die gewünschte Drehrichtung einzustellen, bevor Sie Systemidentifikationsroutinen ausführen. Die mechanische Installation auf Montageplatten über B3- oder B5-Konfigurationen erfordert eine präzise Überprüfung der Wellenkolinearität mit Messuhren, um radiale Lastbeanspruchungen der internen Rotorlager zu vermeiden.
Zuverlässigkeit und Umweltbeständigkeit
Das Druckguss-Aluminiumgehäuse bietet eine hohe Wärmeleitfähigkeit, wodurch interne Statorwärme schnell an die umgebende Raumluft abgegeben wird und gleichzeitig der atmosphärischen Korrosion in feuchten Industrieumgebungen widerstanden wird. Die internen Wicklungen erhalten eine Tränzung im Vakuum-Druck-Verfahren mit Isolierlack der Klasse F, wodurch sie vor dem Eindringen von Feuchtigkeit, der Einwirkung chemischer Dämpfe und dem Abbau durch Teilentladungen bei Hochspannungsschaltvorgängen geschützt sind. Die Standardwellendichtungen und die mit Dichtungen versehenen Klemmenkästen erreichen die Schutzarten IP54 oder IP55 und verhindern das Eindringen von Partikeln in der Luft und Wasserspritzern bei routinemäßigen Reinigungsverfahren. Der integrierte Kühllüfter ist für kontinuierliche S1-Lastspiele ausgelegt und sorgt selbst bei reduziertem Betrieb für einen gleichmäßigen Luftstrom über das quadratische, gerippte Außenprofil, wodurch eine verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF) über anspruchsvolle industrielle Betriebszyklen hinweg sichergestellt wird.
Auswahlempfehlungen und alternative Optionen
Die Auswahl der geeigneten Motorgröße umfasst die Bewertung des Lastdrehmomentprofils, der Lastspiel-Beschleunigungsraten und der maximalen Betriebsfrequenz, die von den angetriebenen mechanischen Geräten benötigt wird. Wenn Ihre Anwendung eine kompakte Grundfläche mit hoher thermischer Ableitungseffizienz erfordert, bietet diese Aluminiumrahmen-Serie eine optimale Übereinstimmung mit IEC-Standardmontageschnittstellen. Für spezialisierte Nachrüstungen oder kundenspezifische Abmessungslayouts unterhält Beijing Zhongping Technology einen lokalen Anwendungstechnik-Support, der bei der Querverweisauswahl und dem direkten Ersatzteil-Matching im Lager unterstützt. Ingenieure können bestehende Betriebsparameter wie Nennstrom, Wellendurchmesser und Flanschabmessungen mit alternativen Baugrößen abgleichen, um eine nahtlose mechanische Austauschbarkeit ohne Neugestaltung bestehender Maschinenchassis-Strukturen sicherzustellen.
Häufig gestellte Fragen (FAQ)
1. Wie hoch sind die aktuelle lokale Lagerverfügbarkeit und die Lieferzeit für diese Motoren?
Beijing Zhongping Technology hält regionale Lagerbestände für Standardbaugrößen von H63 bis H132 vor und unterstützt den taggleichen Versand für dringende Anforderungen in der Instandhaltung von Werken.
2. Welche Gewährleistungsabdeckung und welche RMA-Rückgabeverfahren gelten für diese Produktreihe?
Alle Einheiten beinhalten eine 12-monatige Garantie auf Herstellungsfehler, die durch elektrische Tests vor dem Versand abgesichert ist, mit schneller lokaler Ersatzabwicklung über die Servicekanäle von Beijing Zhongping Technology.
3. Was ist der genaue Spannungs- und Frequenzbetriebsbereich für diese Motoren?
Die Motoren arbeiten an Standard-Drehstromversorgungen mit 380 V, 50 Hz und sind so ausgelegt, dass sie variable Frequenzen von 5 Hz bis zu 100 Hz bewältigen können, wenn sie mit einem geeigneten SPWM-Umrichter gekoppelt sind.
4. Gibt es spezielle Anforderungen an die elektromagnetische Verträglichkeit oder Abschirmung der Stromkabel?
Stromversorgungsleitungen, die vom Frequenzumrichter zu den Motorklemmen führen, sollten armierte oder geschirmte Symmetriekabel verwenden, um hochfrequente elektromagnetische Störungen zu unterdrücken.
5. Welche Umweltschutzklassen und maximalen Umgebungstemperaturen werden unterstützt?
Die Baugruppe erfüllt die Schutzarten IP54 oder IP55 und arbeitet unter normalen Bedingungen zuverlässig in Umgebungstemperaturen von -15 °C bis 40 °C.
6. Welche Montagekonfigurationen stehen für die direkte mechanische Nachrüstung zur Verfügung?
Die Serie unterstützt die Fußmontage B3, Flanschmontage B5, Frontmontage B14 sowie kombinierte B35- oder B34-Konfigurationen, um zu älteren Lochbildern zu passen.
7. Welche routinemäßigen Wartungsschritte werden empfohlen, um eine lange Lebensdauer zu gewährleisten?
Regelmäßige Inspektionen sollten die Dichtheit des Klemmenkastens, die Integrität des Erdungskabels, die Sauberkeit der Kühlrippen und die akustische Leistung der Lager während geplanter vorbeugender Wartungsfenster überprüfen.
8. Können diese Motoren ohne kundenspezifische Parameterabstimmung direkt in Standard-Vektorregelungsantriebe integriert werden?
Die Einheiten arbeiten effektiv mit Standard-Frequenzumrichtern, obwohl die Durchführung einer dynamischen oder statischen Motor-Autotuning-Routine am Antrieb eine optimale Präzision der Flussvektorregelung gewährleistet.
