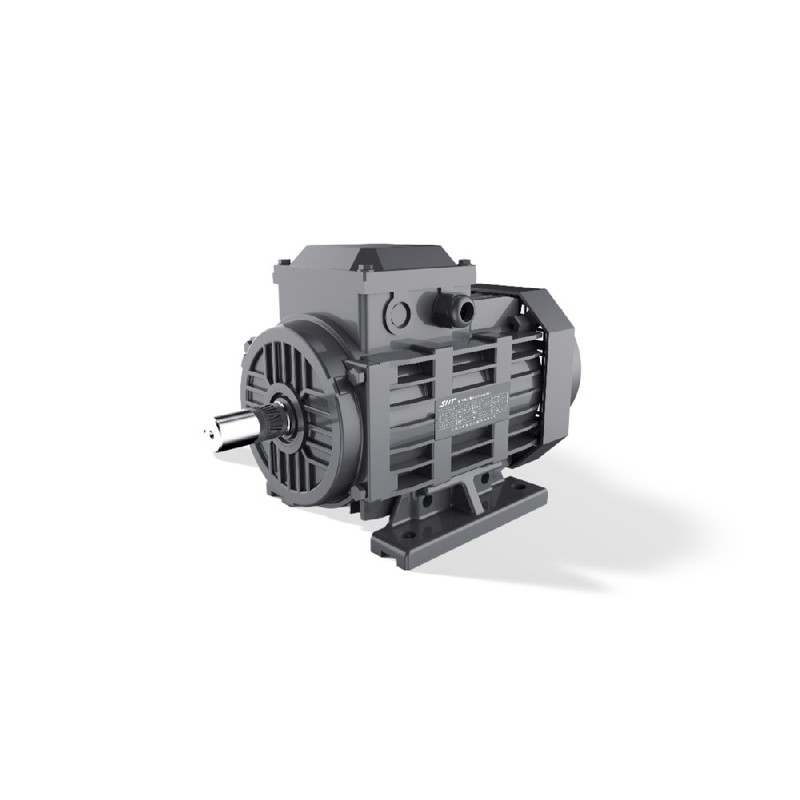

Moderne, automatisierte Materialflusssysteme und leichtindustrielle Maschinenanlagen stoßen häufig an schwere thermische Grenzen, wenn Standard-Induktionsmotoren bei reduzierten Drehzahlen an Frequenzumrichtern betrieben werden. Kontinuierliche Niederfrequenz-Operationen von 5 Hz bis 20 Hz reduzieren den Luftstrom herkömmlicher, wellenmontierter Kühllüfter drastisch, was zu einem rapiden Anstieg der Wicklungstemperatur und einem vorzeitigen thermischen Verschleiß führt. Der netzgespeiste Permanentmagnet-Synchronmotor der Serie Geshi FTYP adressiert diese industriellen Effizienzengpässe, indem er die Netzanlauf-Fähigkeit mit einer hochdichten Permanentmagnet-Rotorarchitektur über die Baugrößen H80 bis H160 hinweg kombiniert.
Herkömmliche Induktionsmotoren, die von Umrichtern angetrieben werden, weisen erhebliche Drehmomentwelligkeiten und erhöhte Eisen-Oberschwingungsverluste auf, was die präzise Drehzahlregelung in Verpackungslinien und automatisierten Fördereinrichtungen erschwert. Die Geshi FTYP-Serie nutzt ein fortschrittliches elektromagnetisches Design, um die Effizienzklassen IE4 und IE5 zu erreichen, während sie gleichzeitig die Direkt-Netzanlaufeigenschaften eines Standard-Asynchronmotors beibehält. Diese Architektur eliminiert die Rotorerregungsverluste und bietet eine Effizienzsteigerung von 5 % bis 10 % gegenüber äquivalenten Induktionsbauformen, während sie eine stabile Drehmomentabgabe über Drehzahlschritte von 1500 U/min, 1000 U/min, 750 U/min und 500 U/min aufrechtzuerhalten.
Technische Daten
Nennleistung: 0.55 kW bei 50 Hz
Modellbezeichnung: FTYP-80M1-4 bei Baugröße H80
Polpaarzahl / Polzahl: 4-polig bei 1500 U/min
Effizienzklasse: IE4 bei Nennlast
Gehäuseschutzart: IP55 gemäß IEC 60034-5
Kühlmethode: IC410 / IC416 bei variabler Drehzahl
Nennspannung: 380 V bei 3 Phasen
Nennfrequenz: 50 Hz bei Netzversorgung
Leistungsfaktor: 0.92 bei Volllast
Umgebungstemperatur: -15°C - 40°C bei Höhe <= 1.000 m
Isolationsklasse: Klasse F bei 155°C Temperaturanstiegslimit
Montagekonfiguration: B3 / B5 / B14 bei Flansch- und Fußoptionen
Ausgangsdrehzahlbereich: 500 U/min - 1500 U/min bei mehrpoligen Konfigurationen
Baugrößenbereich: H80 - H160 bei Aluminiumguss- oder Eisengehäuse
Systemintegration und Hardware-Setup
Die mechanische Installation der Motoren der Baugrößen H80 bis H160 erfordert eine präzise Wellenausrichtung und eine Kontrolle der Kupplungstoleranz, um radiale Belastungsspannungen an den internen Lagern zu verhindern. Techniker müssen fußmontierte B3-Konfigurationen oder flanschmontierte B5- und B14-Varianten auf starren Fundamenten befestigen, um die Vibrationsübertragung bei hochdynamischen Vorgängen zu minimieren. Der elektrische Anschluss erfordert geschirmte mehradrige Kabel, die durch EMV-konforme Kabelverschraubungen geführt werden, um elektromagnetische Störungen zu unterdrücken, die durch Hochfrequenz-Umrichter-Schaltimpulse erzeugt werden.
Der Hauptklemmenkasten nimmt Kabelschuhe in Pressausführung auf, was widerstandsarme Verbindungen für die dreiphasigen Statorwicklungen gewährleistet. Die Erdung muss den industriellen Sicherheitsstandards entsprechen; dabei ist ein dedizierter Schutzleiter zu verwenden, der direkt an der dafür vorgesehenen Gehäuseerdungsklemme befestigt wird, um potenzielle Erdschleifen zu eliminieren. Bei der Kopplung der FTYP-Serie mit Frequenzumrichtern muss die Parameterkonfiguration den Eigenschaften des Permanentmagnet-Synchronmotors entsprechen: Es müssen die korrekten Polpaare, der Nennstrom und die Spannungsgrenzen eingestellt werden, um Instabilitäten der Vektorregelung zu verhindern.
Zuverlässigkeit und Umweltbeständigkeit
Die Betriebsumgebungen in der leichtindustriellen Automatisierung setzen Antriebskomponenten häufig Schwebstoffen, Feuchtigkeit und chemischen Rückständen aus. Die FTYP-Serie verfügt über die Schutzart IP55 und nutzt spezielle Wellendichtringe sowie präzise bearbeitete Passflächen, um das Eindringen von Staub und Wasserstrahlen in den Statorraum zu verhindern. Das Wärmemanagement basiert auf optimierten Rippengehäuseströmungsgeometrien, die eine effektive Wärmeableitung ermöglichen und die Wicklungstemperaturen bei kontinuierlichen Lastspielen sicher innerhalb der thermischen Grenzwerte der Klasse F halten.
Um den steilen Spannungsanstiegszeiten und hohen dv/dt-Spitzen moderner Pulsweitenmodulations-Umrichter standzuhalten, sind die Statorwicklungen mit einem speziellen Magnetdraht und einer mehrschichtigen Vakuudrucktränkungs-Isolierung ausgestattet. Diese robuste dielektrische Barriere verhindert Windungsschlüsse und Teilentladungsphänomene und verlängert so die Lebensdauer. Zu den routinemäßigen Wartungsarbeiten gehören die Inspektion des Festsitzes der Klemmen, die Überprüfung der Dichtungsintegrität und die Überwachung der Lagerschwingungssignaturen, um eine hohe mittlere Zeit zwischen Ausfällen (MTBF) über anspruchsvolle industrielle Abläufe hinweg sicherzustellen.
Auswahlhilfe und alternative Optionen
Die Auswahl der passenden Motorenvariante erfordert eine sorgfältige Bewertung der erforderlichen mechanischen Leistung, der Betriebsdrehzahlprofile und des verfügbaren Einbauraums in der angetriebenen Maschine. Die Basiseinheit FTYP-80M1-4 liefert 0.55 kW bei 1500 U/min in einer H80-Baugröße und eignet sich daher hervorragend für kompakte Förder- und leichte Positionierungsaufgaben. Ingenieure, die Anwendungen skalieren möchten, können größere Baugrößen bis H160 wählen, die Leistungsbereiche bis zu 15 kW mit mehrpoligen Optionen bis hinunter zu 500 U/min abdecken.
Bei der Modernisierung älterer Linien mit fester Drehzahl oder standardmäßigen umrichtergespeisten Linien müssen technische Teams den Drehmomentbedarf und die thermischen Zyklen anhand der Leistungskurven des Permanentmagnet-Synchronmotors abgleichen. Beijing Zhongping Technology bietet dedizierten technischen Support, um Ingenieure bei der Auswahl, den Dimensionierungsberechnungen und der lokalen Verfügbarkeit zu unterstützen, um eine nahtlose Systemintegration zu optimieren und Ausfallzeiten der Ausrüstung zu minimieren.
Häufig gestellte Fragen (FAQ)
1. Was ist der primäre betriebliche Unterschied zwischen der FTYP-Serie und Standard-Induktionsmotoren?
Die FTYP-Serie verwendet Permanentmagnete in der Rotorstruktur, was einen direkten Netzanlauf wie bei einem Induktionsmotor ermöglicht, während sie bei Synchronrehzahl mit null Rotorerregungsverlusten und höherer Gesamteffizienz läuft.
2. Kann das Modell FTYP-80M1-4 direkt an einem standardmäßigen Festfrequenz-Stromnetz betrieben werden?
Ja, das Gerät ist für den Direktnetzanlauf ausgelegt und erreicht dabei im stationären Betrieb IE4-Effizienzniveaus.
3. Welche Wartungsrichtlinien und Garantieleistungen gelten für diese Einheiten?
Die Produkte sind durch Standardherstellergarantien und über autorisierte Vertriebskanäle verwaltete Qualitätsprüfungsprotokolle vor dem Versand abgesichert.
4. Wie schützt die Gehäuseschutzart IP55 den Motor in staubigen Umgebungen?
Die Schutzart IP55 begrenzt schädliche Staubansammlungen und widersteht Niederdruckwasserstrahlen aus allen Richtungen, wodurch interne Wicklungen und Lager geschützt werden.
5. Welche Isolationsklasse wird verwendet, um umrichterinduzierte Spannungsspitzen zu bewältigen?
Der Motor verwendet Isolationssysteme der Klasse F mit speziellem Magnetdraht, um hohen dv/dt-Beanspruchungen und thermischen Lasten standzuhalten.
6. Sind mehrere Montagekonfigurationen für die Baugrößen H80 bis H160 verfügbar?
Ja, zu den Konfigurationen gehören die Fußmontage B3, die Flanschmontage B5 und die Frontmontage B14, um sich an verschiedene mechanische Layouts anzupassen.
7. Was ist der typische Effizienzgewinn dieser Permanentmagnetmotoren im Vergleich zu Standard-IE3-Einheiten?
Sie erzielen typischerweise eine Reduzierung der Energieverluste um 5 % bis 10 %, abhängig von Lastprofil und Betriebsdrehzahl.
8. Wie sollten die Antriebsparameter konfiguriert werden, wenn diese Motoren mit einem Umrichter betrieben werden?
Umrichter müssen auf den Permanentmagnet-Synchronmotor-Modus eingestellt werden, wobei der genaue Motornennstrom, die Spannung, die Frequenz und die Polpaare für die Regelung im geschlossenen oder offenen Regelkreis einzugeben sind.
