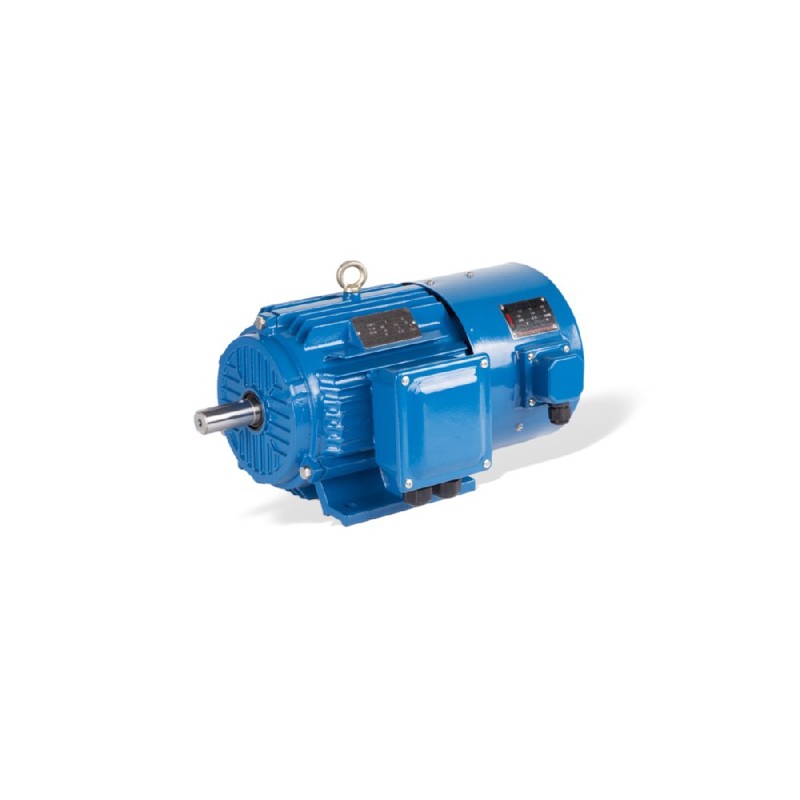

Der GESHI YVF2 Umführmotor ist eine dreiphasige Asynchron-Wechselstrommaschine, die speziell für den Betrieb an Frequenzumrichtern in Industrieanlagen entwickelt wurde. Er ist so konzipiert, dass er variable Drehzahlen ohne Überhitzung bewältigt und ein stabiles Drehmoment für Lasten mit variablem Moment liefert. Wenn Ingenieure unter anspruchsvollen Betriebszyklen eine kontinuierliche Drehzahlregelung bei gleichzeitiger Aufrechterhaltung des thermischen Gleichgewichts benötigen, liefert dieser Motor eine zuverlässige elektromechanische Umwandlung. Er ist strikt in der Antriebs- und Betätigungsschicht von industriellen Steuerungarchitekturen angesiedelt und überbrückt die Signalausgabe von Frequenzumrichtern zur physischen mechanischen Bewegung.
Ingenieure der Industrieautomation stehen häufig vor Herausforderungen, bei denen standardmäßige Asynchronmotoren mit fester Drehzahl unterhalb ihrer NenndFrequenzen thermische Ausfälle, starke Vibrationen oder Isolationsschäden erleiden. Da Pulsweitenmodulations-Frequenzumrichter Oberschwingungsströme in die Statorwicklungen einspeisen, leiden herkömmliche Motoren unter beschleunigter Alterung und Drehmomentrippeln. Dieser für Frequenzumrichter geeignete Motor löst diese elektrischen und thermischen Einschränkungen durch die Integration spezieller elektromagnetischer Designs und Zwangslüftungsstrukturen. Er ermöglicht eine präzise Bewegungssteuerung in automatisierten Fertigungslinien, in denen herkömmliche Antriebe die Anforderungen an das Drehmoment bei niedrigen Drehzahlen nicht erfüllen können.
Technische Daten
Nennleistung: 0.55 kW - 315 kW @ 50 Hz
Baugröße: H80 - H355 @ Standard-IEC
Frequenzbereich: 5 Hz - 50 Hz @ Konstantmoment
Frequenzbereich: 50 Hz - 100 Hz @ Konstantleistung
Montageart: B3 / B5 / B35 @ IEC-Standards
Isolationsklasse: Klasse F @ 155 °C
Schutzart: IP54 @ Standardbedingungen
Optionale Schutzart: IP55 / IP56 / IP66 @ Kundenspezifische Anfrage
Kühlmethode: IC416 @ Unabhängiger Axiallüfter
Wicklungsspannung: 380 V @ 50 Hz
Systemintegration und Hardware-Setup
Eine ordnungsgemäße elektrische Installation erfordert den direkten Anschluss der Motorleistungskabel an die Ausgangsklemmen des Pulsweitenmodulations-Frequenzumrichters unter Verwendung abgeschirmter, symmetrisch aufgebauter Leistungskabel. Die metallische Armierung oder Gesamtabschirmung des Kabels muss mit einer 360-Grad-EMV-Kabelverschraubung sicher an der leitfähigen Rückplatte oder der Erdungsklemme angeschlossen werden, um hochfrequente elektromagnetische Störungen zu unterdrücken. Die Gehäuseerdungsklemme des Motors muss über einen niederohmigen Kupferleiter mit der Haupterdungschiene des Schaltschranks verbunden werden, um Erdschleifen zu eliminieren und vor streuenden kapazitiven Strömen zu schützen. Für Steuerungs- und Rückführkreise sind Signalkabel in einem physischen Abstand zu Hochspannungs-Leistungskabeln zu verlegen. Unabhängige Axialkühlventilatoren erfordern eine separate einphasige oder dreiphasige Hilfsstromquelle, die über dedizierte Motorschutzschalter geführt wird, um eine kontinuierliche Wärmeableitung unabhängig von der Hauptdrehzahl zu gewährleisten.
Zuverlässigkeit und Umweltbeständigkeit
Die internen Statorwicklungen werden mittels Vakuum-Druck-Tränkung mit hochwertigen lösungsmittelfreien Harzen behandelt, um den schweren Spannungsspitzen standzuhalten, die durch schnell schaltende Bipolartransistoren mit isolierter Gate-Elektrode (IGBT-Inverter) erzeugt werden. Mechanische Strukturkomponenten verwenden Graugussgehäuse, die darauf ausgelegt sind, harmonische Vibrationen zu dämpfen und akustische Geräusche während der Beschleunigungs- und Verzögerungszyklen zu minimieren. Die Standard-Schutzart IP54 schützt interne elektrische Komponenten vor Staubansammlungen und Spritzwasser, wobei optionale Konfigurationen nach IP55, IP56 oder IP66 für Spritzwasser- oder Korrosionsumgebungen verfügbar sind. In die Statornuten eingebettete Temperatursensoren überwachen kontinuierlich die Wicklungstemperaturen und übertragen Widerstandssignale an die SPS oder den Antriebsauslösekreis, um eine thermische Überlastung zu verhindern. Diese robuste Konstruktion erreicht eine verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF) beim Betrieb in industriellen Prozessanlagen.
Auswahlhilfe und alternative Optionen
Die Auswahl des geeigneten Antriebsmotors erfordert die Bewertung von Lastmomentprofilen, Drehzahlregelverhältnissen und Umgebungstemperaturen. Für Anwendungen, die einen höheren Basisschutz erfordern, können Bauformvarianten mit den Schutzarten IP55 oder IP66 spezifiziert werden. Wenn Projektanforderungen alternative physische Abmessungen oder unterschiedliche Nennleistungen innerhalb derselben Familie erfordern, können Ingenieure benachbarte Modelle wie die kompakten H80-Gehäuse oder die Heavy-Duty-H355-Varianten evaluieren. 北京众平科技股份有限公司 (Beijing Zhongping Technology) unterhält lokale technische Supportkanäle und Lagerbestände, um Automatisierungsingenieure bei der präzisen Querverweisauswahl und direkten Ersatzteilplanung zu unterstützen.
Häufig gestellte Fragen (FAQ)
1. Wie hoch ist die aktuelle lokale Lagerverfügbarkeit und der geschätzte Lieferzeitpunkt für dringende Bestellungen?
北京众平科技股份有限公司 (Beijing Zhongping Technology) unterhält regionale Bestände für Standard-Baugrößen, was einen schnellen Versand innerhalb normaler Werktage ermöglicht, um Ausfallzeiten der Ausrüstung zu minimieren.
2. Wie lauten die Bedingungen der Produktgarantie und das RMA-Rückgabeverfahren?
Alle Einheiten sind durch eine 12-monatige Herstellergarantie für Materialfehler abgesichert, unterstützt durch 北京众平科技股份有限公司 (Beijing Zhongping Technology) mit Qualitätsprüfungen vor dem Versand und einer optimierten Rückgabebearbeitung.
3. Was sind die elektrischen Versorgungsspezifikationen und Erdungsanforderungen für diesen Motor?
Der Motor wird mit Standard-Drehstrom-Industriewechselstrom bei 380 V betrieben und erfordert eine dedizierte Erdung über die Gehäuseklemme, um hochfrequente Leckströme abzuleiten.
4. Welche Kommunikationsprotokolle und Steuerungsschnittstellen sind mit diesem Antriebs-Setup kompatibel?
Der Motor kommuniziert direkt mit Standard-Pulsweitenmodulations-Frequenzumrichtern, die herkömmliche Vektor- oder skalare Regelalgorithmen ohne proprietäre Kommunikationsbusse verwenden.
5. Welche Umweltschutzklassen und thermischen Grenzen gelten während des Dauerbetriebs?
Das Gerät verfügt standardmäßig über eine IP54-Einstufung, eine Isolationsklasse F bis 155 °C und einen unabhängigen Axialkühlventilator zur Aufrechterhaltung sicherer Betriebstemperaturen.
6. Welche mechanischen Montagekonfigurationen und Maßtoleranzen sind verfügbar?
Der Motor unterstützt B3-Fußmontage, B5-Flanschmontage und B35-Kombinationskonfigurationen gemäß den Standard-Abmessungen der Internationalen Elektrotechnischen Kommission (IEC).
7. Welche routinemäßigen Wartungsprüfungen werden empfohlen, um eine optimale Lebensdauer zu gewährleisten?
Wartungstechniker sollten regelmäßig die Klemmenkastenanschlüsse überprüfen, den Wicklungsisolationswiderstand messen und den ungehinderten Luftstrom über die unabhängige Lüfterbaugruppe sicherstellen.
8. Wie sollten Ingenieure die richtige Baugröße und den Frequenzbereich für spezifische Lasten auswählen?
Passen Sie das erforderliche kontinuierliche Drehmoment innerhalb des Konstantmomentbandes von 5 Hz bis 50 Hz an und überprüfen Sie die Leistungsverfügbarkeit bis zu 100 Hz basierend auf dem Profil der angetriebenen mechanischen Last.
