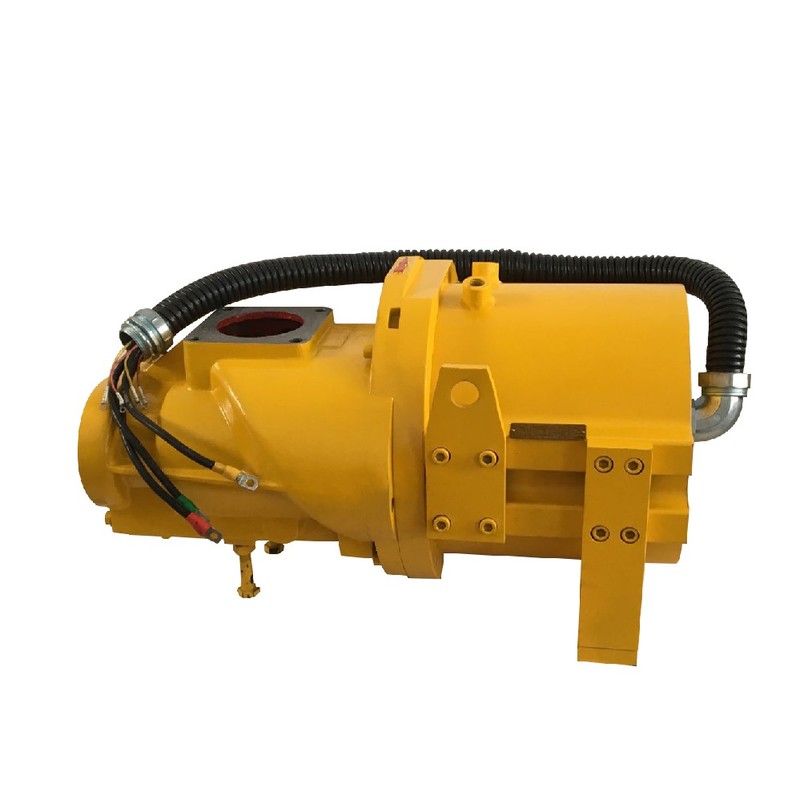

Der Permanentmagnet-AC-Synchronmotor GESHI GTK bietet einen Direktantrieb für industrielle Schraubenkompresoren und eliminiert mechanische Übertragungsverluste. Dieser TEFC-Motor behält bei variablen Lastprofilen eine hohe Betriebseffizienz bei und reduziert gleichzeitig den mechanischen Platzbedarf. Anlagenbetreiber nutzen diese Einheit, um Riemenschlupf zu vermeiden und den langfristigen Wartungsaufwand in Druckluftstationen im Dauerbetrieb zu senken.
Einführung in den Permanentmagnet-AC-Synchronmotor
Industrielle Druckluftsysteme leiden häufig unter Effizienzeinbußen und mechanischem Verschleiß im Zusammenhang mit herkömmlichen Induktionsmotoren und riemengetriebenen Getriebeanordnungen. Wenn Anlagen eine kontinuierliche pneumatische Leistung bei schwankenden Lastprofilen erfordern, kommt es bei Standardmotoren zu Leistungseinbußen und erhöhter thermischer Belastung. Diese integrierte Einheit bewältigt diese betrieblichen Herausforderungen durch den Einsatz eines Permanentmagnet-AC-Synchronmotordesigns, das über eine axiale Wellenverbindung direkt an die Kompressorstufe gekoppelt ist. Diese Konfiguration entfernt Zwischenkomponenten wie Riemenscheiben, Riemen und externe Lager, wodurch mechanischer Getriebeschlupf eliminiert und Ausrichtungs-Ausfallzeiten reduziert werden. Die Einheit arbeitet mit einer Standardspannung von 380 V in Baugrößen von H112 bis H280 und deckt unterschiedliche Leistungsanforderungen von 5,5 kW bis 90 kW ab. Das Wärmemanagement erfolgt über zwei verschiedene Kühlkonfigurationen, nämlich eine flüssigkeitsgekühlte Variante, die Wasser- oder Ölzirkulation unterstützt, und eine luftgekühlte Version mit einem unabhängigen axialen Kühlgebläse. Durch die direkte Integration des Rotors auf die Kompressorwelle erreicht die Antriebsarchitektur eine hohe Leistungsdichte und eine gleichmäßige Drehmomentübertragung über Standard-Industriebetriebszyklen hinweg.
Technische Daten
Nennleistung: 5,5 kW - 90 kW @ 380 V
Baugröße: H112 - H280 @ 380 V
Nennspannung: 380 V @ 50 Hz
Montageart: B3 @ Standard-Fußmontage
Schutzart: IP54 @ IEC 60034-5
Isolationsklasse: Klasse F @ 155 °C Temperaturanstiegsgrenze
Effizienzstufe: Effizienz der Stufe 2 @ Volllast
Kühlmethode: Flüssigkeitsgekühlter (Wasser/Öl) oder luftgekühlter (TEFC) Betrieb bei Umgebungstemperatur
Antriebskonfiguration: Axialer Direktantrieb @ Schraubenkompressor-Integration
Systemintegration und Hardware-Setup
Die Integration des Geräts in bestehende Kompressor-Skids erfordert die strikte Einhaltung der elektrischen und mechanischen Ausrichtungsverfahren. Der Motor verwendet eine B3-Fußmontagekonfiguration und erfordert eine sichere Verschraubung mit einer steifen Montageplatte, um Resonanzen während der Anlaufphase mit hohem Drehmoment zu verhindern. Elektrische Anschlüsse müssen geschirmte Stromkabel verwenden, die durch geeignete Kabelverschraubungen geführt werden, um die Schutzart IP54 gegen das Eindringen von Staub und Feuchtigkeit aufrechtzuerhalten. Die ordnungsgemäße Erdung des Motorgehäuses ist zwingend erforderlich, um elektromagnetische Störungen zu beseitigen und Streuströme zu verhindern, die interne Rotormagnete oder Lagerbaugruppen beschädigen könnten. Bei flüssigkeitsgekühlten Varianten müssen Kühlmitteldurchflussraten und Flüssigkeitstemperaturen vor der Inbetriebnahme des Systems kalibriert werden, um die thermische Stabilität innerhalb der Statorwicklungen sicherzustellen. Die Steuerverdrahtung für Thermosensoren und externe Überwachungsgeräte muss mithilfe von dedizierten Metallrohren oder getrennten Kabelpritschen von Hochspannungsstromleitungen isoliert werden, um die Signalintegrität zu wahren.
Zuverlässigkeit und Umweltbeständigkeit
Die langfristige Betriebsstabilität in rauen Industrieumgebungen hängt von robusten thermischen und mechanischen Schutzmechanismen ab. Der Motor erreicht die Schutzart IP54 und schützt interne elektrische Komponenten vor Schwebstoffen und Wasserspritzern. Isolationsmaterialien der Klasse F bieten eine hohe thermische Beständigkeit, sodass die Statorwicklungen erhöhten Betriebstemperaturen standhalten können, ohne dass die dielektrische Festigkeit nachlässt. Der Wegfall von Riemen und externen Getriebelagern reduziert mechanische Fehlerpunkte und verlängert die mittlere Zeit zwischen Ausfällen (MTBF) über kontinuierliche industrielle Betriebszyklen hinweg. Das Wärmemanagement durch optimierte Flüssigkeitszirkulation oder unabhängige Axiallüfterkühlung verhindert lokalisierte Hotspots innerhalb der Permanentmagnet-Rotorbaugruppe. Diese Konstruktionsmerkmale gewährleisten eine gleichbleibende Leistung bei Umgebungstemperaturen, die für schwere Fertigungsanlagen und Kompressorräume typisch sind.
Auswahlhilfe und alternative Optionen
Die Auswahl der geeigneten Motorvariante erfordert die Bewertung der spezifischen Kühlinfrastruktur und des Leistungsbedarfs der jeweiligen Schraubenkompressoranwendung. Anlagen mit geschlossenen Wasserkreisläufen oder Ölkühlschränken können die flüssigkeitsgekühlte Version für eine thermische Ableitung mit hoher Dichte einsetzen, während Standard-Umgebungsinstallationen von der luftgekühlten TEFC-Architektur profitieren. Beijing Zhongping Technology bietet technischen Support und technische Beratung, um Beschaffungsteams bei der Querverweisauswahl zu unterstützen und spezifische Baugrößen und Nennleistungen an bestehende Geräteanforderungen anzupassen.
Häufig gestellte Fragen
1. Was ist der Standardliefertermin und die lokale Lagerverfügbarkeit für diese Motoreinheiten?
Beijing Zhongping Technology unterhält lokale Lagerbestände an Standard-Nennleistungen, um eine schnelle Auftragsabwicklung zu gewährleisten und Ausfallzeiten der Anlage zu minimieren.
2. Wie lauten die Bedingungen der Produktgarantie und das RMA-Austauschverfahren?
Für die Einheiten gilt eine Standard-Herstellungsgarantie von 12 Monaten, unterstützt durch eine Qualitätsprüfung vor dem Versand und optimierte lokale Austauschinstrumente durch Beijing Zhongping Technology.
3. Was sind die Stromversorgungspezifikationen und Erdungsanforderungen für einen sicheren Betrieb?
Der Motor arbeitet mit einer Nennspannung von 380 V und erfordert eine sichere strukturelle Erdung am Hauptgehäuse, um Streuströme abzuleiten und elektrische Störgeräusche zu verhindern.
4. Welche Kühlmethode sollte für Betriebsumgebungen mit hohen Umgebungstemperaturen gewählt werden?
Die flüssigkeitsgekühlte Variante mit Wasser- oder Ölzirkulation wird für Umgebungen mit hohen Umgebungstemperaturen oder eingeschränkten Belüftungsräumen empfohlen.
5. Welche Wartungsprüfungen sind für die luftgekühlte TEFC-Motorvariante erforderlich?
Regelmäßige Inspektionen des unabhängigen axialen Kühlgebläses und die Reinigung der Kühlrippen sind erforderlich, um einen ungehinderten Luftstrom aufrechtzuerhalten und eine Wärmestauung zu verhindern.
6. Wie wirkt sich der axiale Direktantriebsmechanismus auf die routinemäßige mechanische Wartung aus?
Das Fehlen von Riemen und Antriebsscheiben macht die regelmäßige Riemenspannungseinstellung überflüssig und reduziert die Häufigkeit des Lagerwechsels.
7. Welche Schutzart bietet das Motorgehäuse gegen Umweltschadstoffe?
Das Gerät verfügt über die Schutzart IP54, die schädliche Staubansammlungen und Wasserspritzer während des normalen Industriearbeitsbetriebs verhindert.
8. Können diese Synchronmotoren in Standard-Frequenzumrichter integriert werden?
Das Motordesign ist vollständig kompatibel mit Standard-Vektorregelungsantrieben, die Permanentmagnet-Synchronmaschinen im angegebenen Leistungsbereich antreiben können.
