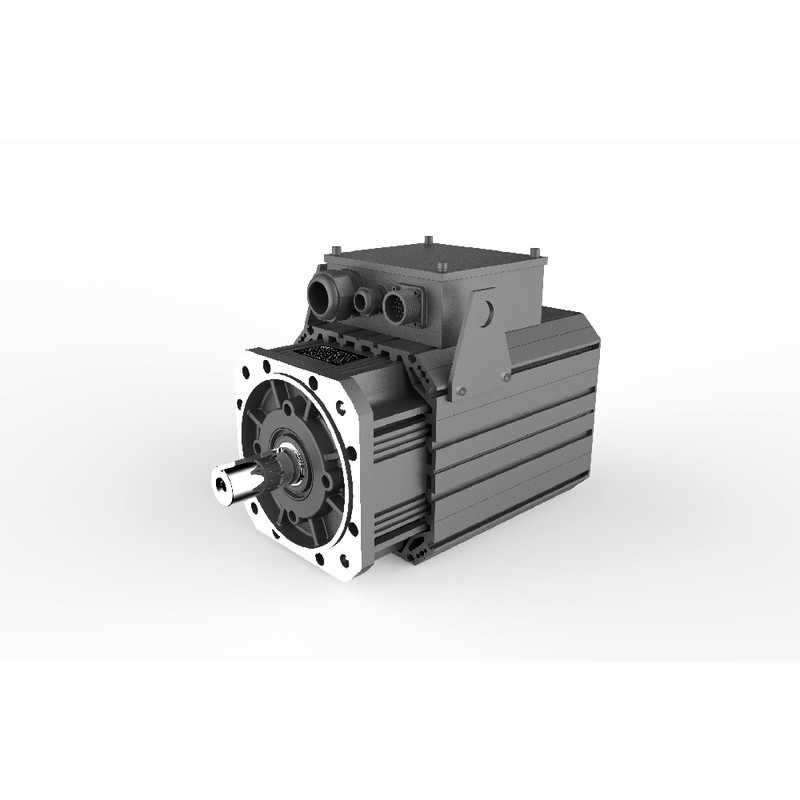

Moderne mehrachsige CNC-Bearbeitungszentren erfordern robuste Spindelantriebe, die in großen Drehzahlbereichen ein stabiles Drehmoment liefern können, ohne mechanische Resonanzen zu erzeugen. Der von Geshi entwickelte Spindel-Servomotor der GSZ-Serie erfüllt diese dynamischen Anforderungen durch präzises elektromagnetisches Design und die Integration von Closed-Loop-Gebern.
Schwere Zerspanungsanwendungen leiden bei aggressiven Materialabtragsarbeiten häufig unter Rastmomenten bei niedrigen Drehzahlen, thermischer Drift und mechanischem Rattern. Die GSZ-Serie begegnet diesen Herausforderungen durch die Kombination einer optimierten Rotor-Topologie mit hochauflösenden Feedback-Geräten, um eine präzise Winkelgeschwindigkeitsregelung aufrechtzuerhalten. Diese Architektur gewährleistet geringe Vibrationspegel im Dauerbetrieb über verschiedene industrielle Fräs- und Drehplattformen hinweg.
Technische Spezifikationen
Nennleistung: 5.5-30 kW bei 380 VAC
Drehzahl: 750/1000/1500 rpm bei 380 VAC
Flaggschiff-Modellbezeichnung: GSZ18-035-15-4-F bei 380 VAC
Nennleistung des Flaggschiff-Modells: 15 kW bei 1500 rpm
Nennspannung: 380 VAC bei 50/60 Hz
Schutzart des Gehäuses: IP54/IP55 bei Standard-Betriebsbedingungen
Isolationsklasse: Klasse F/H bei thermischer Nennlast
Betriebsart: S1 Dauerbetrieb bei Nennleistung
Rückführungsinterface: Hochauflösender Geber im geschlossenen Regelkreis (Closed-Loop) bei Raumtemperatur
Gehäusematerial: Aluminiumlegierung mit unabhängigem Axiallüfter bei Fremdbelüftung
Systemintegration und Hardware-Setup
Die Integration von Hochleistungsspindelmotoren in fortschrittliche Werkzeugmaschinenarchitekturen erfordert sorgfältige Aufmerksamkeit hinsichtlich der elektrischen Abschirmung und Signalintegrität. Die Resolver- oder hochauflösenden Geber-Rückführungsleitungen müssen doppelt geschirmte Twisted-Pair-Kabel verwenden, um elektromagnetische Störungen zu verhindern, die durch benachbarte Pulsweitenmodulations-Inverter erzeugt werden. Signalschirmableitungen sollten fest mit dem Motorgehäuse-Rückgehäuse und der Antriebschassis-Grundplatte verbunden werden, um Erdschleifen zu beseitigen. Die Leistungskabel müssen strenge Abstandsregeln zur Steuerungsverkabelung innerhalb der Maschinenkanäle einhalten, um kapazitive Kopplungen und Oberschwingungsverzerrungen zu minimieren.
Eine ordnungsgemäße Phasenfolgeschaltung zwischen den Ausgangsklemmen des Inverters und den Motorstromkabeln ist für die korrekte Drehrichtung und die stabile Ausführung der feldorientierten Regelung zwingend erforderlich. Der unabhängige Axialkühlventilator erfordert je nach spezifischer Baugröße eine dedizierte einphasige oder dreiphasige Hilfsstromversorgung, wodurch sichergestellt wird, dass der Zwangs-Luftstrom vor der Lastaufschaltung aktiv ist. Inbetriebsetzungsingenieure müssen eine vollständige Parameter-Autotuning-Funktion über die Servoantriebs-Schnittstelle durchführen, um den Rotorwiderstand, die Statorinduktivität und die EMK-Konstanten abzugleichen, bevor die Achse für Produktionszyklen freigegeben wird.
Zuverlässigkeit und Umweltbeständigkeit
Kontinuierliche Bearbeitungsumgebungen setzen Antriebskomponenten Kühlschmierstoffen, metallischem Partikeln und erhöhten Umgebungstemperaturen aus, die die Lebensdauer gefährden. Die GSZ-Serie verfügt über eine Aluminiumgehäusekonfiguration mit externen Wärmeableitungsrippen, gekoppelt mit einer unabhängigen Axiallüftereinheit, die ein optimales thermisches Gleichgewicht unter S1-Dauerbetriebszyklen aufrechterhält. Diese Zwangslüftungsanordnung verhindert lokale Hotspots an den Statorwicklungsüberhängen und schützt das Isolationssystem der Klasse F oder H vor vorzeitigem thermischem Abbau.
Die Schutzarten IP54 oder IP55 bieten einen robusten Schutz gegen in der Luft befindlichen Kühlmittelnebel und feinen Gusseisenstaub, wie sie in schweren Fertigungszellen üblich sind. Wellenlabyrinthdrehungen verhindern die Migration von Flüssigkeiten entlang der rotierenden Welle in die internen Lagerbaugruppen, wodurch das Risiko eines vorzeitigen mechanischen Ausfalls verringert wird. Diese strukturellen Merkmale tragen dazu bei, routinemäßige Wartungsintervalle zu verlängern und unerwartete Ausfallzeiten in anspruchsvollen industriellen Produktionsplänen zu reduzieren.
Auswahlempfehlung und alternative Optionen
Die Auswahl des geeigneten Spindelantriebs erfordert eine sorgfältige Bewertung der Schnittmomentprofile, der maximalen Beschleunigungsraten und der Einschaltdaueranforderungen der spezifischen Werkzeugmaschinenarchitektur. Während das Flaggschiffmodell GSZ18-035-15-4-F 15 kW bei 1500 rpm für allgemeine Fräszentren liefert, können Ingenieure aus dem breiteren Leistungsbereich von 5.5 kW bis 30 kW und den Drehzahlbändern von 750 rpm bis 1500 rpm wählen, um sie an spezifische Spindelkartuschendesigns anzupassen.北京众平科技股份有限公司 (Beijing Zhongping Technology) bietet umfassende ingenieurtechnische Unterstützung und lokale Lagerverfügbarkeit, um technische Teams bei der präzisen Querverweis-Auswahl und dem reibungslosen Modellersatz zu unterstützen.
Häufig gestellte Fragen (FAQ)
1. Wie sind die typische Lieferzeit und die Versandverfügbarkeit für den Spindelmotor GSZ18-035-15-4-F aus dem regionalen Vertriebslager?
Das regionale Vertriebslager durch 北京众平科技股份有限公司 (Beijing Zhongping Technology) stellt die Verfügbarkeit von Standardmodellen für den sofortigen Versand sicher, während kundenspezifische Konfigurationen standardmäßige Fabrikbearbeitungspläne erfordern.
2. Welche Standardgarantie gilt für diese industriellen Servomotoren beim Kauf?
Alle Einheiten werden durch eine standardmäßige 12-monatige Betriebsgarantie unterstützt, die Herstellungsfehler und Materialnichtkonformitäten ab dem Versanddatum abdeckt.
3. Wie verbessert die Closed-Loop-Geberkonfiguration die Bearbeitungsleistung bei niedrigen Drehzahlen?
Der hochauflösende Geber liefert eine präzise Rotorpositionsrückmeldung an die Antriebssteuerung, wodurch Echtzeit-KorrekturalGORITHMEN ermöglicht werden, die Geschwindigkeitswelligkeiten bei niedrigen Drehzahlen unterdrücken und die Oberflächengüte verbessern.
4. Kann die GSZ-Serie unter kontinuierlichen S1-Dauerbetriebszyklen ohne thermische Überlastung betrieben werden?
Ja, die Kombination aus Klasse F/H-Isolierung, einem Aluminiumgehäuse mit optimierten Wärmeableitungsrippen und einem unabhängigen Axiallüfter unterstützt den kontinuierlichen S1-Betrieb innerhalb der thermischen Nennlimits.
5. Welche Kühlanforderungen sind für die unabhängige Axiallüftereinheit erforderlich?
Der integrierte Axiallüfter benötigt eine stabile Hilfsstromversorgung, die den Motorspezifikationen entspricht, um einen kontinuierlichen Zwangsluftstrom über die externen Gehäuserippen während des Betriebs sicherzustellen.
6. Sind alternative Nennleistungen innerhalb derselben mechanischen Baureihe verfügbar?
Die Produktpalette reicht von 5.5 kW bis 30 kW mit Drehzahlen von 750 rpm, 1000 rpm und 1500 rpm bei 380 VAC, um unterschiedlichen mechanischen Lastprofilen gerecht zu werden.
7. Welchen Schutzgrad bieten diese Motoren gegen Kühlmittel und Staub?
Die Einheiten sind mit den Schutzarten IP54 oder IP55 bewertet und schützen interne elektrische Komponenten vor dem Eindringen von Ölnebel, Feuchtigkeit und feinen metallischen Partikeln.
8. Wie sollten Geber-Rückführungsabel verlegt werden, um elektrische Rauschstörungen zu vermeiden?
Rückführungsleitungen müssen doppelt geschirmte Twisted-Pair-Kabel verwenden, die getrennt von Hochspannungs-Motorstromkabeln verlegt werden, wobei die Schirme gemäß den Standard-EMV-Praktiken an beiden Enden ordnungsgemäß geerdet sind.
