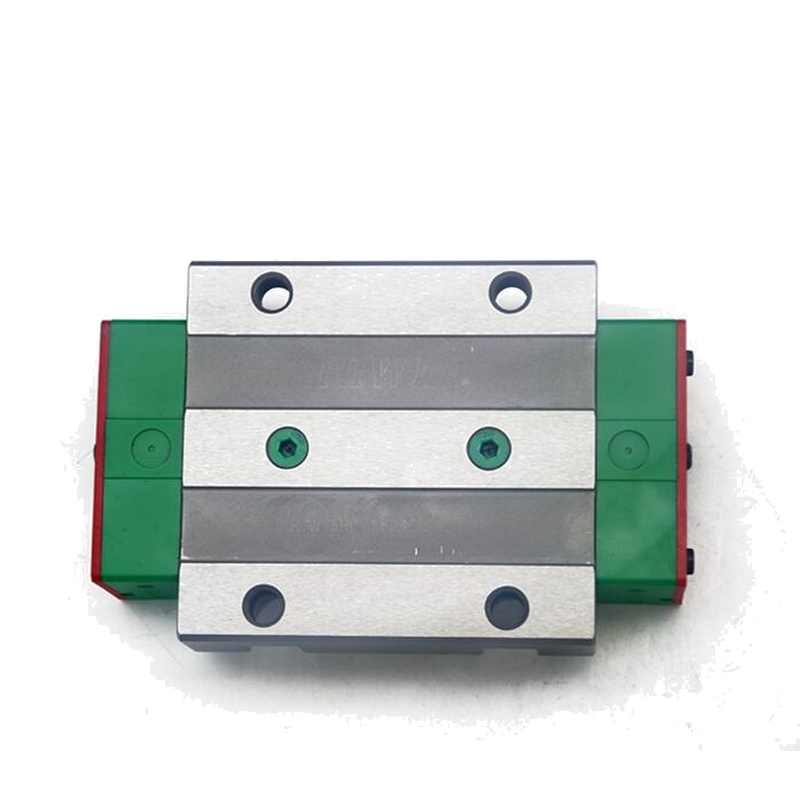

Die Schneeberger BMW 45-B-G2-V2 Präzisionslinearführung bietet außergewöhnliche Steifigkeit und Belastbarkeit für anspruchsvolle industrielle Automatisierung. Mit einer Schienenbreite von 45mm und G2
Vorspannung Klassifizierung, es gewährleistet eine minimale Ablenkung unter hohen Kräften. Entwickelt für CNC-Maschinen, Halbleiterherstellung und medizinische Geräte, liefert es Mikronenebene
Genauigkeit. Seine korrosionsbeständige Konstruktion und integrierte Dichtung machen es ideal für raue Umgebungen.
Produktparameter
Parameterwert
Serie BMW Monorail Führungssystem
Schienenbreite (mm) 45
Vorlast Klassifizierung G2 (mittlere Vorlast)
Lastfähigkeit (dynamisch) 48 kN (C) / 60 kN (C0)
Genauigkeitsklasse P (hohe Präzision)
Wiederholbarkeit (μm) ≤±1
Max. Geschwindigkeit (m / s) 5
Betriebstemperatur-30°C bis +80°C
Dichtungstyp Mehrschichtschraber
Schmierfett oder Öl
Hauptmerkmale& Amp; Vorteile
Ultra-hohe Steifigkeit: Die patentierte Schienengeometrie reduziert die Verformung unter Last. Erhält Positionierungsgenauigkeit beim schweren Fräsen und Schleifen.
G2 Preload Optimierung: Gleichgewicht glatte Bewegung mit Schwingungsdämpfung. Minimiert Rauschen während der Hochgeschwindigkeitsbearbeitung.
IP65 Dichtung: Mehrschichtige Schaber schließen Span und Kühlmittel aus. Verlängert die Lebensdauer in schmutzigen CNC-Umgebungen.
Typische Anwendungen
CNC-Bearbeitungszentren (Spindelantriebe, Gantriebe)
Koordinatenmessmaschinen (CMMs)
Laserschneidsysteme (lineare Achsenpositionierung)
Halbleiterwafer Handler
Installation& Amp; Wartung
Ausrichten von Schienen innerhalb von 0,5 μm / m Geradheitstoleranz. Verwenden Sie das Schneeberger SNG-2-Fett für die Erstschmierung. Drehmomentbefestigungsschrauben bis 22 Nm. Überprüfen Sie Dichtungen vierteljährlich in
hohe Kontaminationszonen. Alle 1.000 km oder 6 Monate nachschmieren.
Kritische Hinweise
Vermeiden Sie die Verwendung alkalischer Reiniger auf eloxierten Oberflächen. Stellen Sie Partikelfilter auf automatischen Schmiergeräten sicher. Vermischen Sie nie Fettstypen. Überprüfen Sie den Schienenparallelismus mit Laserinterferometern
während der Setup.
10 Häufig gestellte Fragen (FAQs)
Q1: Was unterscheidet den BMW 45-B-G2-V2 von Standard-Linearführungen?
Die BMW-Serie nutzt die asymmetrische Rollentechnologie von Schneeberger. Diese Konstruktion erhöht die Kontaktfläche um 30% im Vergleich zu Kugelführungen. Es bietet höhere Momentlastwerte, die für den Kippwiderstand kritisch sind. Die G2-Vorlast sorgt für eine optimale Steifigkeit ohne übermäßigen Widerstand.
Q2: Wie schützt die IP65-Dichtung die Führungsbahn in kühlmittelschweren CNC-Maschinen?
Dreilippskraper vertreiben 99% der Flüssigkeiten und Swarf. Edelstahlendedichtungen verhindern Eindringen an den Schienenterminien. Geprüft gegen Hochdruckkühlmittelstrahlen. Dichtungen bleiben bei -30°C flexibel,
Vermeidung brüchiger Ausfälle bei kalten Anfängen.
Q3: Welche Schmierintervalle maximieren die Lebensdauer des BMW 45-B-G2-V2?
Die Anfangsschmierung dauert 500 km unter moderaten Belastungen. SNG-2-Fett alle 1.000 km oder 6 Monate erneut auftragen. In der 24/7 Halbleiterproduktion verwenden Sie monatlich automatische Schmiermittel.
Überwachen Sie die Fettöffnungen auf Verunreinigungssperrungen.
Q4: Kann ich BMW 45 Führungen auf bestehende Maschinen nachbauen?
Ja, vorgesehen Montageflächen treffen 0,01mm Ebenheit pro 100mm. Überprüfen Sie die Kompatibilität des Schraubenmusters (Standard-Abstand von 60 mm). Schneeberger bietet CAD-Modelle zur Nachrüstung an
Überprüfung. Ersetzen Sie Wagen und Schienen immer als passende Sets.
Q5: Was verursacht vorzeitigen Verschleiß in G2-vorgeladenen Führungen?
Überdrehende Befestigungsschrauben induzieren eine Schienenverzerrung. Eine Misausrichtung von über 200μm/m beschleunigt das Rollenrutschen. Kontaminiertes Fett bildet Schleifpaste. Immer verwenden
Drehmomentschlüssel während der Installation.
Q6: Ist der BMW 45-B-G2-V2 für Vakuumgebungen geeignet?
Ja, mit V2-Spezifikation Dichtungen. Standardmodelle Ausgas& Amp; lt;10⁻⁶ mbar·l/s.Reinraumverpackung bei Verwendung in Halbleitervakuumkammern angeben. Vermeiden Sie Ölfette; verwenden
Perfluorpolyether (PFPE)-Schmierstoffe.
Q7: Wie diagnostiziere ich Ausrichtungsfehler nach der Installation?
Messung des Wagenrollwiderstands mit einem Kraftmessgerät. & Amp; Abweichung von gt;15N zeigt eine Fehlausrichtung an. Verwenden Sie Lasertracker, um die Geradheit zu überprüfen Amp; lt; 5μm / m. Hörlicher "chatter" während
Beschleunigung deutet auf Vorlastverlust hin.
Q8: Was ist die dynamische Lastkapazität für vertikale Z-Achsenanwendungen?
Ableitung der dynamischen Last (C) um 20% für die vertikale Montage. Der 45-B-G2-V2 unterstützt 38,4 kN vertikale dynamische Kraft. Immer Sicherheitsfaktoren von 1,5+ für Schlaglasten wie Werkzeug einbeziehen
Wechsler.
Q9: Kann ich diese Führungen mit Linearmotoren verwenden?
Auf jeden Fall. Die G2-Vorlast minimiert Verzahnungsstörungen. Stellen Sie sicher, dass die Schieneneierdung EMI abgibt. Positions-Feedback-Systeme erfordern ≤1μm Auflösung, um die Führung zu nutzen
Wiederholbarkeit.
Q10: Wie beeinflusst die Temperatur die Führungsgenauigkeit von BMW 45?
Der thermische Ausdehnungskoeffizient beträgt 11μm/m·°C. Bei einer 1 m langen Schiene verursacht eine Verschiebung von 10°C eine Drift von 110 μm. Kompensation durch Skalierung des Steuersystems. In Laboren stabilisieren Sie die Temperatur auf ±0,5°C für
Sub-Mikron Genauigkeit.
