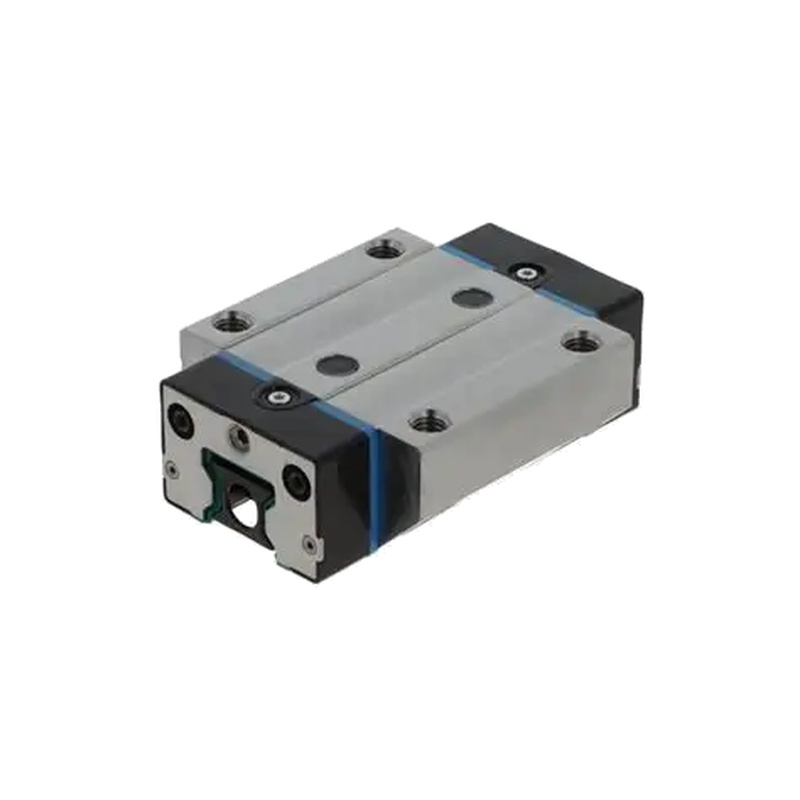

Die SCHNEEBERGER BMW W 35-A-G2-V2 Linearführung verfügt über eine Schienenbreite von 35 mm mit industrieller A-Dichtung für extreme Verschmutzungsumgebungen. Entwickelt für
Bergbau, Stahlwerke und Holzverarbeitung, liefert es 55,6kN statische Belastbarkeit und ± 0,002mm Wiederholbarkeit mit G2 Präzisionsgeometrie und V2 Steifigkeitsverbesserungen. Betreiber
häufig suchen nach hochlastenden staubfesten Schienen, Bergbauausrüstungsführern und Ersatzwagen.
Produktparameter
Parameterwert
Schienenbreite 35 mm
Dichtung Typ A (schwere Verschmutzung)
Generation G2 (Optimierte Geometrie)
Version V2 (Steifigkeit verbessert)
Dynamische Belastung (C) 42,8 kN
Statische Belastung (Co) 55,6 kN
Vorlastklasse Mittel (P2)
Genauigkeitsgrad Normal (N)
Dichtungsschichten Triple-Lip+Scraper
Betriebstemperatur-30°C bis +100°C
Korrosionsschutz Schwarze Oxidbeschichtung
Hauptmerkmale& Amp; Vorteile
1. Schwere Dichtung (A-Typ)
Triple-Lipp-Dichtungen und integrierte Schaber blockieren Holzspäne, Metallscheiben und Kieselsäurestaub. Feldtests zeigen eine dreimal längere Lebensdauer als Standard-Dichtungen in Steinbruchfördern.
2. V2-Design mit hoher Steifigkeit
Verstärkte Endkappen und dickere Schienenwände erhöhen die Momentkapazität um 25 %. Kritisch für Vibrationsschirme, die Lasten von 50 Tonnen/Stunde verarbeiten.
3. G2 Reibungsreduktion
Asymmetrische Kugelnuten reduzieren die Schleppkraft um 18% bei Geschwindigkeiten von 2 m/s. Senkt die Energiekosten in automatisierten Holzbehandlungssystemen.
Industrielle Anwendungen
Mining Crushers: Standt Steinstaub bei 10g/m³ Konzentrationen
Stahlwalzwerke: Haltet die Skalenansammlung und 800°C Strahlungswärme aus
Holz CNC Router: Immun gegen Harz-Aufbau und Chip-Infiltration
Installation& Amp; Wartung
Montageverfahren:
Entfetten Sie Oberflächen mit alkalischen Reinigungsmitteln (pH 9-11).
Schienen innerhalb von ±0,015mm/m mit dem SCHNEEBERGER DUST-ALIGN Jig ausrichten.
Drehmoment M10 Bolzen auf 32 Nm im Quermuster.
Wartungsprotokoll:
Kluberplex BEM 41-132 alle 500 Stunden auftragen
Reinigen Sie Wischer monatlich mit weichen Bürsten
Schaber nach 250km Fahrt ersetzen
Kritische Warnungen:
Niemals Wasserstrahlen ausgesetzt (Dichtungen sind nicht wasserdicht)
Einschlagsschocks auf& Amp; lt; 10% der statischen Last
Bodenausrüstung in der Nähe von Schweißstationen
Q1: Wie behandelt dies explosive Staubumgebungen?
Kombinieren Sie mit dem ATEX Kit von SCHNEEBERGER (Bestellcode EX-35A). Verwenden Sie leitfähiges Fett, um statische Entladung zu verhindern. Erhalten Sie den Oberflächenbestand unter 10 & amp; Amp; lt;sup& Amp; > 6& Amp; lt;/sup& Amp; gt;
Ohms. Installieren Sie niemals in der Nähe von Zündcellen.
Q2: Welche Schmierung funktioniert in der Holzbearbeitung mit hohem Sägemahl?
Wählen Sie klebriges EP2-Fett wie Mobilith SHC 460. Alle 200 Betriebsstunden über zerk Fittings auftragen. Vermeiden Sie Öle mit niedriger Viskosität - sie ziehen Staub an.
Q3: Kann ich diese auf vibrierenden Bildschirmen mit 5g-Beschleunigung verwenden?
Ja, bei Montage mit Dämpfern VS-35 von SCHNEEBERGER. Grenzhub auf ±3mm bei 25Hz. Sichere Kabel mit Entspannungsklemmen. Überprüfen Sie das Schraubenmoment wöchentlich.
Q4: Wie reinigen Sie mit Harz verstopfte Wagen?
20 Minuten in Methylethylketon (MEK) einweichen. Sanft mit Messingwerkzeugen schraben. Spülen Sie mit Druckluft bei 0,3 MPa max.Ersetzen Dichtungen, wenn gehärtet.
Q5: Was verursacht eine vorzeitige Lösung des Wischers?
Übermäßige Seitenbelastungen über 15kN Scherklebstoff. Installieren Sie seitliche Führungen auf langen Huben. Überprüfen Sie die Steifigkeit des Rahmens-Ablenkung& Amp; gt; 0,1 mm / m Dehnungen Dichtungen.
Q6: Sind diese kompatibel mit magnetischen Encodern?
Nur nicht-magnetische Versionen (Suffix-NM). Halten Sie Waagen 2mm von Schienenoberflächen entfernt. Abschirmung erforderlich in der Nähe von VFD-Kabeln über 10A Strom.
Q7: Wie kann man ältere Förderer ohne Rahmenbearbeitung nachrüsten?
Verwenden Sie das Schimsystem ADAPT-35 von SCHNEEBERGER. Kompensiert für ± 1,5 mm Fehlausrichtung. Nach der Installation immer Encoder-Referenzen neu kalibrieren.
Q8: Was ist die Temperaturgrenze in der Nähe von Gießereiausrüstung?
Installieren Sie Wärmeschirme für Umgebung über 80°C. Lokalisierte Strahlungswärme muss unter 120°C bleiben. Verwenden Sie Infrarot-Thermometer für Spot-Checks.
Q9: Kann ich diese in Kühlmittelsumpfe eintauchen?
Nicht empfohlen. A-Dichtungen sind nicht flüssigkeitsdicht. Für Sumpfanwendungen geben Sie IP67-bewertete Modelle W 35-S-G2-V2 mit tauchbaren Dichtungen an.
Q10: Wie berechnet man die Lebensdauer unter 30 Tonnen Lasten?
Verwenden Sie SCHNEEBERGER LifeCalc Pro mit Kontaminationsfaktor 5. Erwarten Sie 40.000 Stunden bei 0,5 m/s. Überwachen Sie den Vibrationsersatz bei 7 mm/s RMS.
