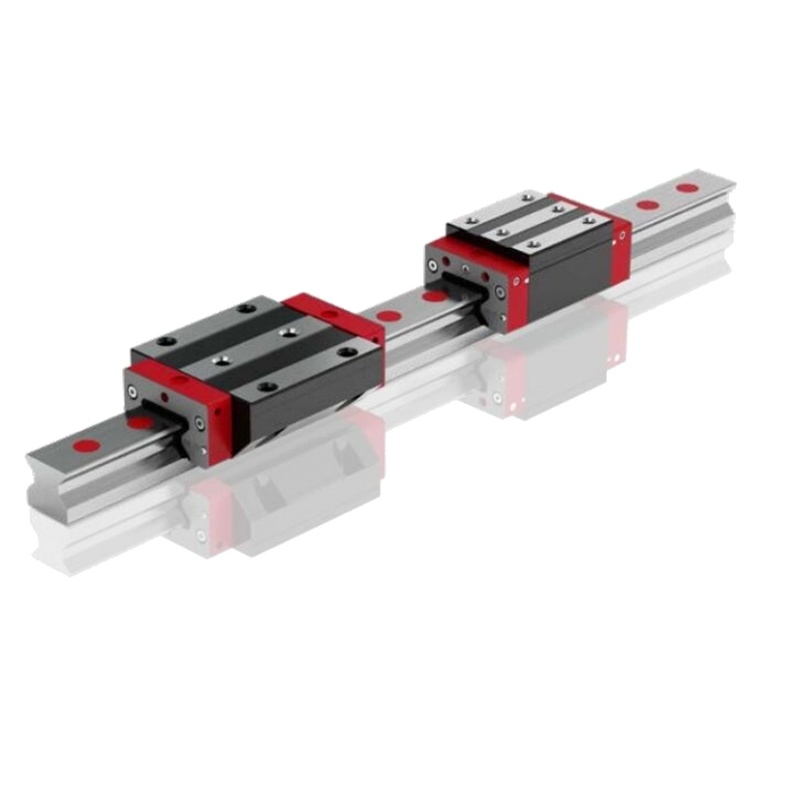

Die Schneeberger MR W 25-A-G2-V2 Monorail Führung liefert ultrapräzise Linearbewegung für die industrielle Automatisierung. Mit einer kompakten 25mm Schienenbreite und korrosionsbeständig
Edelstahlkonstruktion, erreicht es Mikronenebene Wiederholbarkeit (± 0,003 mm). Ideal für Halbleiterherstellung, medizinische Geräte und CNC-Bearbeitung, funktioniert es reibungslos in
Temperaturen von -30°C bis +80°C.
Technische Spezifikationen
Parameterwert
Schienenbreite 25 mm
Vorlast Klasse G2 (mittlere Vorlast)
Wiederholbarkeit ±0,003 mm
Statische Belastbarkeit 28,4 kN (C0)
Dynamische Belastbarkeit 14,3 kN(C)
Temperaturbereich-30°C bis +80°C
Material Edelstahl(1.4401)
Dichtungstyp V2 (integrierte Krabber)
Schmierung Lebenszeit Fett
Hauptmerkmale& Amp; Vorteile
Nanometerpräzision
G2-Vorlast minimiert die Ablenkung unter Last, kritisch für Laserschneiden und optische Ausrichtung. Vierreihige Kugellager reduzieren Vibrationen um 40 % im Vergleich zu Standardführungen.
Zero Wartungsdesign
V2-Dichtungen blockieren Schadstoffe wie Staub und Kühlmittel. Korrosionsbeständiger Stahl widersteht rauen Umgebungen, einschließlich Reinräumen und Chemielaboren.
Raumoptimierung
Das kompakte Profil spart 30% Installationsplatz. Vorgebohrte Montagelöcher ermöglichen eine werkzeugfreie Montage und reduzieren die Einsatzzeit um 50%.
Industrielle Anwendungen
Halbleiter: Wafer Handling Roboter (ISO Klasse 1 Reinräume).
Medizinische: MRI Komponentenpositionierung und chirurgische Roboter.
Automatisierung: 3D-Druckbetten und CNC-Werkzeugwechsler.
Metrologie: CMM-Arme, die ±1μm Genauigkeit erfordern.
Installationsrichtlinien
Oberflächenvorbereitung
Stellen Sie sicher, dass die Montageflächenebenheit ≤ 0,02 mm / m ist. Verwenden Sie SCHNEEBERGER-Referenzschienen (Art.Nr. 100.25) für die Ausrichtung.
Drehmomenteinstellungen
Spannen Sie die M6-Schrauben in Querfolge auf 10 N·m. Überdrehmoment verzerrt die Schienengeometrie.
Schmierung
Vorgefettet für das Leben. Für Hochgeschwindigkeits-Apps (>5 m/s) fügen Sie alle 10.000 km Kluber Staburags NBU 12 hinzu.
Kritische Hinweise
⚠️ Vermeiden Sie thermische Verwarfung
Installieren Sie weg von Wärmequellen& Amp; > 80°C. Wärmeausdehnungskoeffizient: 10,5 μm / m · K.
⚠️ Schadstoffschutz
Verwenden Sie SKF/TTO Gehäusewischer in staubigen Umgebungen. Ersetzen Sie Dichtungen zweijährlich unter nassen Bedingungen.
Top 10 FAQs von Google
Q1: Was unterscheidet G2 Preload von anderen Klassen?
G2 Vorlast liefert 8-10% axiale Steifigkeit Erhöhung gegenüber Standard G1, eliminiert Mikrobewegung in hohen Drehmoment Anwendungen. Es balanciert Reibung und Präzision für CNC-Spindeln.
Vermeiden Sie G3 für Hochgeschwindigkeitsanwendungen aufgrund der Wärmeansammlung.
Q2: Kann MR W 25-A-G2-V2 Vakuumumgebungen handhaben?
Ja, mit optionalem vakuumkompatiblen Fett (Krytox GPL 227). Entgasungsraten unter 10 ⁻⁶ Torr·L/s.Getestet in SEM-Kammern bei 10 ⁻⁸mbar. Geben Sie immer das Suffix "V2" für
vakuumfertige Dichtungen.
Q3: Wie übertrifft V2-Dichtung herkömmliche Wischer?
Das Drei-Lippen-Design von V2 reduziert den Eintritt von Partikeln um 99,7% nach ISO 16889. Amp; gt; 50 μm. Kombinieren Sie mit Teflon-beschichteten Kugeln, um kaltes Schweißen in
Vakuum.
Q4: Welche Wartungsintervalle gelten für medizinische Anwendungen?
Sterilisieren Sie mit Gammastrahlung (& amp; lt; 50 kGy). Alle 2 Jahre oder 15.000 km nachschmieren. Verwenden Sie Schmierstoffe mit FDA-Qualität (z.B. Super Lube® 51004). Nicht in sterilen Feldern demontieren.
Q5: Ist nach Schienenbeschleiß erneut schleifen möglich?
No.Gehärteter Stahl (60 HRC) verbietet das Nachschleifen. Ersetzen Sie die Wagen, sobald der Rückschlag 5μm übersteigt. Überwachen Sie mit dem Diagnosetool OptiCheck von SCHNEEBERGER.
Q6: Was ist die maximale Geschwindigkeit für Mikronengenauigkeit?
Halten Sie 3 m/s mit ±0,005 mm Genauigkeit. Über 5 m / s, verwenden Sie Wasserkühljacken (Zubehör # MR-COOL-25). Beschleunigungstoleranz: 50 m/s².
Q7: Wie beheben Sie abnorme Geräusche?
Prüfen Sie zuerst Dichtschäden (90% der Fälle). Prüfen Sie nach:
Nicht ausreichende Schmierung (NBU 12 hinzufügen).
Partikelkontamination (Spülen mit Isopropylalkohol).
Misausrichtung (erneute Messung der Ebenheit).
Q8: Sind Aluminiumschienen kompatibel?
Nur mit den Adaptern MR-W-AL von SCHNEEBERGER. Die thermische Ausdehnungsverschiedenheit erfordert eine Temperaturregelung von ±2°C. Anodisierung obligatorisch für Korrosionsbeständigkeit.
Q9: Kann ich ältere MR-Serien mit V2-Dichtungen nachbauen?
Yes. Bestellen Dichtungssatz#MR-V2-UPG. Erfordert Wagendemontage und Präzisionspresswerkzeuge. Nicht empfohlen für nicht zertifizierte Techniker.
Q10: Was ist die Lebensdauer unter 24/7 Betrieb?
Berechnete Lebensdauer L10: 25.000 km bei 5 kN Last. Erweiterung auf 40.000 km mit monatlicher NBU 12-Nachfüllung. Überwachen Sie die Schwingungsspektrume monatlich für die frühzeitige Verschleißerkennung.
