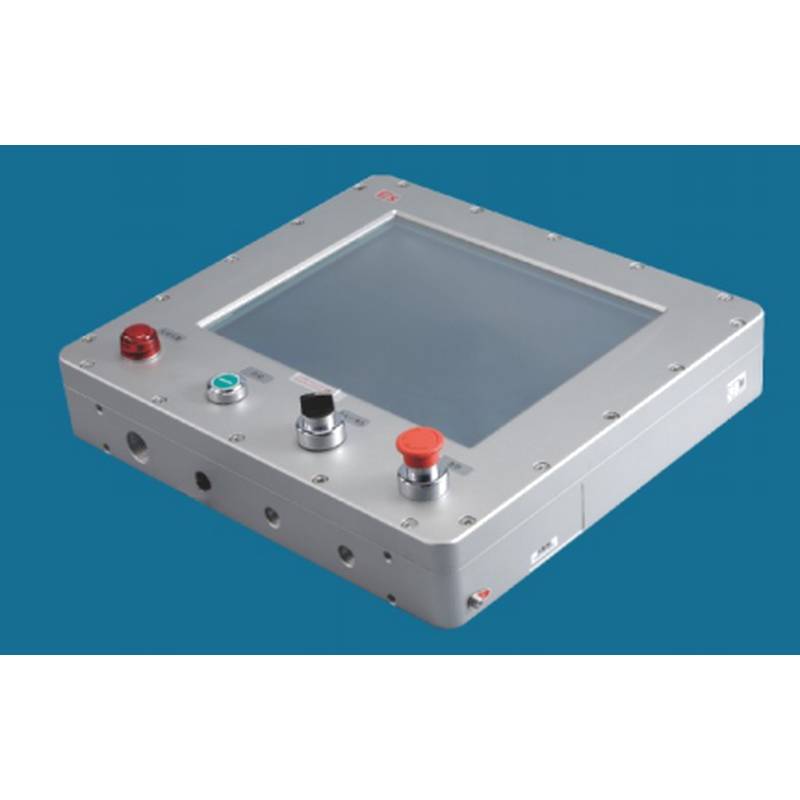

iConEx XY800_D Robuster explosionssicherer industrieller HMI-Touchscreen

Der iConEx XY800_D steht als kritische Schnittstellenlösung in industriellen Umgebungen, in denen Sicherheit an erster Stelle steht. Diese robuste explosionssichere HMI stellt eine spezialisierte Kategorie von Industrie-HMI dar, die speziell für den Betrieb in gefährlichen Bereichen entwickelt wurde, die mit explosionsgefährdeten Atmosphären eingestuft sind. Im Gegensatz zu Standard-Industriepanelen integriert der XY800_D einen hochauflösenden Touchscreen mit physischen Drucktasten, die alle in einem zertifizierten explosionssicheren Gehäuse untergebracht sind, das verhindert, dass innere Funken oder übermäßige Hitze umliegende Gase, Staub oder Dämpfe entzünden. Diese Konstruktion gewährleistet sichere Interaktion und Kontrolle in kritischen Industrien wie Öl und Gas, chemische Verarbeitung, pharmazeutische Herstellung und Getreidehandel, wo das Vorhandensein brennbarer Materialien konventionelle elektronische Geräte zu einem erheblichen Sicherheitsrisiko macht. Seine Kombination aus intuitiver Bedienung, fortgeschrittenen Kommunikationsfähigkeiten und unerschütterlicher Sicherheitskonformität macht es zu einem unverzichtbaren Werkzeug für die Überwachung und Steuerung von Prozessen an den anspruchsvollsten Arbeitsplätzen der Welt.

1. Produktüberblick und Kerntechnologie

Das iConEx XY800_D ist ein voll integriertes Bedienerterminal, das von Grund auf für gefährliche Orte entwickelt wurde. Seine Kerntechnologie dreht sich um Containment und Isolation. Die Einheit ist in einem leistungsstarken, präzisionsgefertigten Gehäuse eingehüllt, das oft aus dauerhaften Materialien wie Edelstahl oder kupferfreiem Aluminium besteht, das einer inneren Explosion standhalten kann, ohne dass Flammen oder heiße Gase entfliehen und die äußere Atmosphäre entzünden können. Dies ist ein grundlegendes Prinzip des Explosionsschutzes, das als "flammfeste" oder "explosionssichere" Gehäuse bekannt ist (Ex d). Die industriellen HMI-Komponenten im Inneren, einschließlich der Anzeige, Leiterplatten und Verkabelung, sind alle in dieser robusten Schale untergebracht. Die integrierte Touchscreen-Technologie ist darauf ausgelegt, in dieser abgedichteten Umgebung zuverlässig zu funktionieren, während die physischen Drucktasten eine zuverlässige, taktile Rückfalloption für Bediener bieten, die Handschuhe tragen oder in Situationen, in denen die Verwendung des Touchscreens gefährdet werden kann. Das Gerät ist in der Regel nach internationalen Normen wie ATEX, IECEx oder NEC für den Einsatz in bestimmten Zonen zertifiziert, was seine Einhaltung der globalen Sicherheitsanforderungen garantiert.

2.Technische Spezifikationen und Leistungsmerkmale

Der iConEx XY800_D wird durch eine Reihe technischer Spezifikationen definiert, die sowohl Leistung als auch Sicherheit priorisieren. Es verfügt in der Regel über ein helles, kontraststarkes TFT-LCD-Display, mit Bildschirmgrößen oft um 8 Zoll, die ausreichende Sichtbarkeit unter verschiedenen Lichtverhältnissen bieten. Das Display ist mit einem robusten Touch Panel überlagert, das häufig resistiv oder projektiv kapazitiv ist und Eingänge auch beim Tragen von Industriehandschuhen registrieren kann. Die Einbeziehung physischer Drucktasten mit jeweils einer spezifischen IP-Bewertung sorgt für redundante Steueroptionen. In Bezug auf die Verarbeitungsleistung ist es mit einem modernen Prozessor und reichlich Speicher ausgestattet, um komplexe Visualisierungssoftware auszuführen und Datenprotokollierungsaufgaben ohne Verzögerung zu bewältigen.

Konnektivität ist ein Eckpfeiler seiner Funktionalität, mit mehreren industriellen Kommunikationsschlüssen wie Ethernet, RS-485 und USB. Diese ermöglichen eine nahtlose Integration mit SPS, variablen Frequenzantrieben und anderen Steuersystemkomponenten. Das Gerät arbeitet auf einem weitreichenden Stromversorgungseingang, der typische industrielle Spannungen aufnimmt. Am kritischsten sind seine explosionssicheren Bewertungen eindeutig angegeben, wie Ex d IIC T6 oder Ex td A21 IP66, was seine Eignung für Gas- und Staubumgebungen mit spezifischen Temperaturklassen anzeigt. Sein Betriebstemperaturbereich ist besonders breit und verfügt über eine hohe Ingress Protection (IP) -Bewertung, die sicherstellt, dass es staubdicht bleibt und gegen Hochdruckwasserstrahlen geschützt ist, was für die rauen Umgebungen unerlässlich ist, die es bedient.

3.Design Merkmale und Baudetails

Robustes Gehäuse und sicherheitszertifiziertes Design

Das wichtigste Konstruktionsmerkmal des XY800_D ist sein explosionssicheres Gehäuse. Dieses Gehäuse ist nicht nur robust; es ist sorgfältig mit Flammenwegen konstruiert. Dies sind genau bearbeitete Spalte zwischen Paarflächen wie Gehäusetür und Körper. Bei einer inneren Zündung werden explodierende Gase durch diese langen, engen Wege gezwungen. Dabei kühlen sie sich ausreichend ab, so dass jede in die äußere Umgebung entfliehende Flamme nicht mehr in der Lage ist, die umliegende gefährliche Atmosphäre zu entzünden. Die verwendeten Materialien sind nicht funkenfrei und sind so konzipiert, dass sie Druck enthalten. Das Glasbetrachtsfenster ist außergewöhnlich dick und laminiert, um sowohl dem Druck einer inneren Explosion als auch den Auswirkungen der äußeren Umgebung standzuhalten.

Integrierte Steuerschnittstelle und menschliche Faktoren

Diese explosionssichere HMI kombiniert meisterlich einen modernen Touchscreen mit physischen, fest verdrahteten Drucktasten. Dieser Hybridansatz ist ein wesentlicher operativer Vorteil. Der Touchscreen ermöglicht eine intuitive Navigation durch komplexe grafische Prozessüberblicke, Rezeptmanagement und Alarmhistorie. In der Zwischenzeit bieten die physischen Tasten sofortigen, zuverlässigen Zugriff auf kritische Funktionen wie Notstands, Motor Start / Stopp oder erkennen Alarme, die in hohen Spannungssituationen oder wenn der Bildschirm nicht leicht zugänglich sein kann. Das Layout ist unter Berücksichtigung menschlicher Faktoren konzipiert und gewährleistet eine klare Sichtbarkeit des Displays und einen einfachen Zugang zu Tasten, auch für Bediener, die sperrige persönliche Schutzausrüstung (PPE) tragen.

Fortschrittliches thermisches Management und Dichtung

Die Verwaltung der Wärmeabfuhr ist eine einzigartige Herausforderung für Elektronik, die in einem explosionssicheren Gehäuse versiegelt ist. Der XY800_D verwendet ausgeklügelte Wärmeverwaltungslösungen, die interne Kühlkörper und die strategische Verwendung des Gehäuses selbst als Wärmeableiter umfassen können, um sicherzustellen, dass die Oberflächentemperatur des Geräts niemals seine vorgesehene Temperaturklasse übersteigt (z. B. T6 = 85 ° C Oberflächentemperatur). Dies verhindert, dass das Gerät durch Wärme zu einer Zündcelle wird. Darüber hinaus gewährleistet die umfassende Dichtung mit hochwertigen Dichtungen die Integrität des Gehäuses und erreicht eine hohe IP-Bewertung zum Schutz vor Staub und Feuchtigkeit, die sowohl für die Sicherheit als auch für die langfristige Zuverlässigkeit der internen Elektronik entscheidend ist.

4.Primäre Anwendungsbereiche und Industrielösungen

Der iConEx XY800_D findet seine unverzichtbare Rolle in Industrien, in denen die Betriebsumgebung von Natur aus gefährlich ist. Im Öl- und Gassektor wird es auf Offshore-Plattformen, in Raffinerien und an Rohrleitungskompressorstationen zur Überwachung von Brunnenkopfdrücken, zur Steuerung von Ventilarrays und zur Überwachung von Destillationsprozessen eingesetzt. In chemischen und pharmazeutischen Anlagen dient es als Bedienerfenster in Reaktoren, Mischbehälter und Materialbehandlungssysteme, in denen brennbare Lösungsmittel oder Staub routinemäßig vorhanden sind.

Die petrochemische Industrie setzt auf diese industrielle HMI zur Steuerung komplexer, sicherheitskritischer Prozesse wie katalytisches Kracken und Polymerisation. Darüber hinaus nutzen Industrien, die mit der Produktion oder dem Umgang mit brennbaren Stäuben, wie Getreidesilos, Mehlmühlen, Holzverarbeitungsanlagen und Kohlenbehandlungsanlagen, die XY800_D, um Silospegel sicher zu überwachen, Förderbänder zu steuern und Staubsammelsysteme zu verwalten. Seine Robustheit macht es auch für den Einsatz in explosionsgefährdeten Umgebungen in der Abwasserbehandlung und der Bergbauindustrie geeignet.

5. Betriebsvorteile und wirtschaftliche Vorteile

Kompromisslose Sicherheit und regulatorische Einhaltung

Der Hauptvorteil des XY800_D besteht darin, dass der Bediener direkt mit Steuersystemen in gefährlichen Bereichen interagieren kann, ohne die Sicherheit zu beeinträchtigen. Sein zertifiziertes explosionssicheres HMI-Design gewährleistet die Einhaltung strenger internationaler Sicherheitsvorschriften und hilft Anlagen, katastrophale Vorfälle, massive regulatorische Bußgelder und schwere Betriebsausfälle zu vermeiden. Diese inhärente Sicherheit bildet die Grundlage für den Schutz von Menschenleben, wertvollen Vermögenswerten und der Umwelt.

Verbesserte Betriebseffizienz und Zuverlässigkeit

Durch die Platzierung einer voll funktionsfähigen Bedienschnittstelle direkt im Gefahrenbereich beseitigt diese industrielle HMI die Notwendigkeit, lange Feldverdrahtungen in einen Kontrollraum im Sicherheitsbereich zu führen. Dies reduziert die Installationskosten und mögliche Ausfallpunkte. Die Bediener können Prozesse überwachen und sofort auf lokale Bedingungen oder Alarme reagieren, was zu einer schnelleren Entscheidungsfindung und verkürzten Reaktionszeiten führt. Die Zuverlässigkeit seiner robusten Konstruktion führt zu niedrigeren Ausfallraten, reduzierten Wartungsbedarf und höherer Gesamtsystemverfügbarkeit, was sich direkt auf Produktivität und Rentabilität auswirkt.

Langfristige Kosteneinsparungen und Risikominderung

Während die anfängliche Investition in eine explosionssichere HMI höher ist als ein Standardpanel, sind die Gesamtbetriebskosten günstig. Die Haltbarkeit des Geräts minimiert Ersatzkosten und Wartungsunterbrechungen. Noch wichtiger ist, dass es als kritisches Risikominderungsinstrument fungiert. Die Kosten eines einzelnen Explosionsvorfalls in Bezug auf Ausrüstungsschäden, Produktionsverluste und Haftung wären astronomisch im Vergleich zur Investition in zertifizierte Sicherheitsausrüstungen wie das XY800_D, was es zu einer wirtschaftlich vernünftigen Wahl für jeden Betrieb mit brennbaren Materialien macht.

Häufig gestellte Fragen (FAQs)

Was genau macht eine HMI "explosionssicher" und wie unterscheidet sie sich von "intrinsisch sicher"?

Eine explosionssichere HMI wie die iConEx XY800_D ist mit einem robusten Gehäuse konzipiert, das eine interne Explosion enthalten und abkühlen kann und verhindert, dass sie die äußere gefährliche Atmosphäre entzündet. Es ist stark genug gebaut, um inneren Druck standzuhalten und hat Flammenwege, um Flammen zu löschen. Im Gegensatz dazu funktioniert ein "intrinsisch sicher" (IS) Gerät nach dem Prinzip der Energiebegrenzung. Die elektrische Energie innerhalb des IS-Geräts wird so niedrig gehalten, dass es nicht in der Lage ist, einen Funken oder eine ausreichende Wärme zu erzeugen, um eine Zündung zu verursachen. Explosionssichere Geräte werden häufig für leistungsstarkere Geräte in Zone 1/Division 1 verwendet, während intrinsisch sichere Designs typischerweise für leistungsstarkere Geräte wie Sensoren in Zone 0/Division 1 verwendet werden.

Kann der Touchscreen mit dem für die explosionssichere Bewertung erforderlichen dicken Glas richtig funktionieren?

Ja, moderne explosionssichere HMI-Einheiten sind entwickelt, um diese Herausforderung zu überwinden. Die Touchscreen-Technologie, oft resistiv oder speziell kalibriert projektiv kapazitiv, ist entwickelt, um Touch-Eingänge effektiv durch das dicke, laminierte Glasfenster zu erfassen. Obwohl es einen leichten Unterschied im Gefühl im Vergleich zu einem Standard-Consumer-Tablet geben kann, bleibt die Funktionalität robust und voll funktionsfähig, auch wenn sie mit Industriehandschuhen verwendet werden kann. Die Kalibrierung wird in der Fabrik auf die Glasbarriere abgestimmt.

Was sind die wichtigsten Zertifizierungen bei der Auswahl einer explosionssicheren HMI für ein globales Projekt?

Für den weltweiten Einsatz sind die kritischsten Zertifizierungen ATEX (für die Europäische Union), IECEx (ein internationales Zertifizierungssystem) und UL / CSA-Standards (für Nordamerika, insbesondere Klasse I Division 1 / Zone 1). Der iConEx XY800_D trägt in der Regel eine oder mehrere dieser Zertifizierungen. Es ist von entscheidender Bedeutung, ein Modell zu wählen, dessen Zertifizierung genau der Klassifizierung gefährlicher Gebiete entspricht (z.B. Gasgruppe IIC, Staubgruppe IIIB, Temperaturklasse T6) des Installationsstandorts, wie von der örtlichen Aufsichtsbehörde definiert.

Wie profitiert das hybride Tasten- und Touchscreen-Design den Bedienern im realen Einsatz?

Das Hybriddesign bietet das Beste aus beiden Welten und erhöht sowohl Effizienz als auch Sicherheit. Der Touchscreen ist ideal für die Navigation in komplexen Grafiken, den Zugriff auf Datentrends und die Eingabe von numerischen Werten oder Text. Die physischen Tasten bieten sofortigen Zugang zum Muskelgedächtnis zu den kritischsten Funktionen, wie zum Beispiel Notstands, Motorstart / Stopp oder zum Schweigen eines Alarms. Dies ist entscheidend in Belastungssituationen, in denen Geschwindigkeit und Zuverlässigkeit von höchster Bedeutung sind, da eine physische Taste ohne Blick auf den Bildschirm aktiviert werden kann und eine taktile Bestätigung liefert.

Was sind die wichtigsten Wartungsbewegungen, um die langfristige Integrität einer explosionssicheren HMI zu gewährleisten?

Die Wartung konzentriert sich auf die Erhaltung der Integrität des explosionssicheren Gehäuses. Dazu gehört die regelmäßige Überprüfung des Gehäuses auf Anzeichen von Schäden oder Korrosion. Es ist wichtig, sicherzustellen, dass alle Dichtungsdichtungen in perfektem Zustand sind und dass alle verwendeten Kabeldrüsen ordnungsgemäß angezogen und für die Anwendung zertifiziert sind. Wenn das Gehäuse für jeden Service geöffnet wird, muss es mit extremer Sorgfalt nach den vom Hersteller angegebenen Drehmomentwerten für Schrauben wieder geschlossen werden, um sicherzustellen, dass die Flammenwege perfekt gepaart sind. Dies kann die explosionssichere Sicherheitsbewertung beeinträchtigen.
