Übersicht

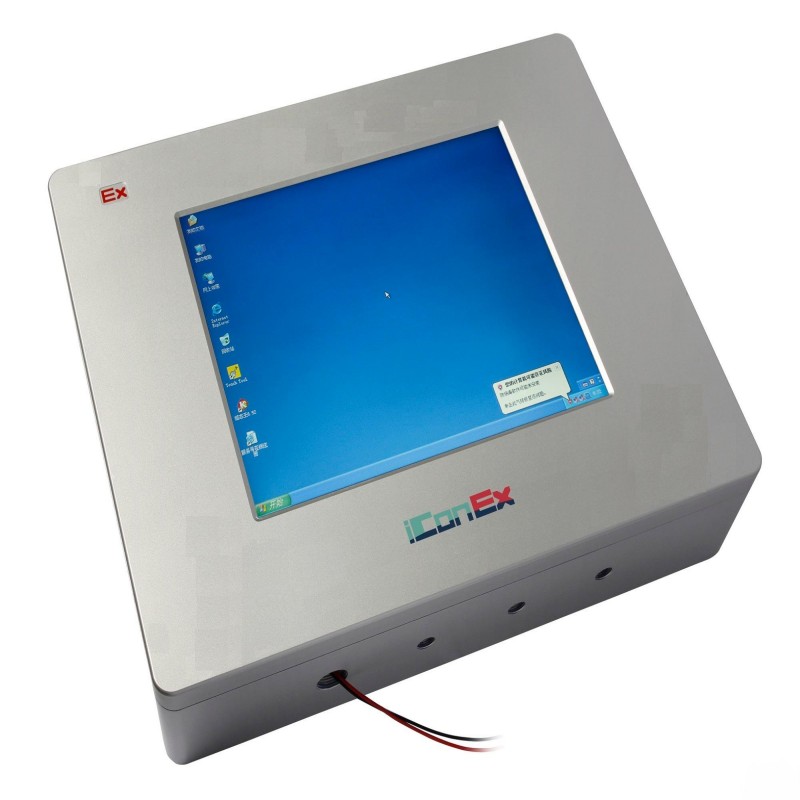

Die iConEx XY800 Serie ist eine robuste Familie von explosionssicheren Touchscreens mit Mensch-Maschine-Schnittstelle (HMI), die sorgfältig für den zuverlässigen Betrieb in gefährlichen Gebieten entwickelt wurden, die als Zone 1, Zone 2 und Zone 21 eingestuft sind. Diese HMIs wurden entwickelt, um strenge internationale explosionssichere Standards zu erfüllen, und kombinieren einen leistungsstarken Rechenkern (mit einer 32-Bit-RISC-CPU und einem optimierten Linux-Betriebssystem) mit einem lebendigen TFT-Display und vielseitigen Kommunikationsfähigkeiten.
Ihre Hauptfunktion besteht darin, eine sichere, intuitive und dauerhafte Steuer- und Überwachungsschnittstelle für industrielle Automatisierungssysteme in Industrien wie Öl und Gas, Chemie, Pharma und Bergbau bereitzustellen, in denen brennbare Gase, Dämpfe oder Staub vorhanden sein können.
Kernphilosophie: Sicherheit und Zuverlässigkeit zuerst
Das Grundprinzip hinter der XY800-Serie ist die intrinsische Integration umfassender Sicherheitsmerkmale ohne Kompromisse bei der Verarbeitungsleistung oder der Konnektivität. Mit Zertifizierungen wie Ex d ib IIB + H2 T6 Gb (für Gase) und Ex tD ibD A21 IP66 T80°C (für Staub) verwendet es eine zusammengesetzte Konstruktion, die sowohl flammfeste (d) als auch intrinsische Sicherheit (ib) umfasst. Dadurch wird sichergestellt, dass das Gerät selbst die umliegende Atmosphäre nicht entzünden kann, auch bei einem inneren Fehler oder beim direkten Berührungsbetrieb.
Die Verwendung einer hochfesten Aluminiumlegierung für das Gehäuse - CNC-bearbeitet für die strukturelle Integrität und mit korrosionsfesten Beschichtungen versehen - unterstreicht weiter sein Engagement für dauerhafte Zuverlässigkeit unter rauen Bedingungen.
Produkteigenschaften & Amp; Eigenschaften
Zertifizierte explosionssichere Konstruktion: Besitzt eine doppelte Zertifizierung sowohl für Gas (Ex d ib IIB + H2 T6 Gb) als auch für Staub (Ex tD ibD A21 IP66 T80°C), was es für Zone 1/2 und Zone 21/22 gefährliche Bereiche, einschließlich solcher mit Wasserstoff, geeignet macht.
Displayoptionen mit hoher Sichtbarkeit: Bietet eine Vielzahl von TFT-LCD-Größen (7", 8", 10,4", 12,1", 15") mit Auflösungen bis zu 1024x768 und einer Helligkeit von über 300 cd/m² (bei einigen Modellen bis zu 450 cd/m²), die eine klare Sichtbarkeit auch in hellen industriellen Umgebungen gewährleisten.
Robuste Verarbeitung und Speicherung: Angetrieben von einer 32-Bit-RISC-CPU (400MHz- oder 800MHz-Varianten je nach Modell) mit 128MB Flash und 64MB DDR2-RAM, die ausreichend Leistung für komplexe Datenerfassung, Steuerungsalgorithmen und Ausführung der proprietären Konfigurationssoftware XYFD2000 mit C-ähnlicher Makroskriptunterstützung bietet.
Umfangreiche industrielle Konnektivität: Mit mehreren isolierten seriellen Ports (RS-232/485/422), eingebautem Ethernet (bei den meisten Modellen), USB-Hosts für Peripheriegeräte und Datenübertragung und Unterstützung für wichtige industrielle Feldbusprotokolle wie Profibus-DP und CAN über optionale oder integrierte Schnittstellen.
Robuste Konstruktionselemente: Enthält ein lüfterloses Kühlsystem für den Betrieb in staubigen Umgebungen, resistive Berührungstechnologie, die Handschuhbetrieb ermöglicht, antistatisch behandelte Berührungsflächen, IP66-Gesamteintrittsschutz, breite Betriebstemperaturbereiche (einschließlich optionaler Breittemperaturmodelle) und robuste M20-Kabeldrüsen für sichere Verkabelung.
Schlüsselspezifikationen
Parameter/Kategorie
Spezifikation Details
Modellreihe iConEx XY800 (z.B. XY800_7HMI, XY800_12HMI, XY800_15HMI)
Anzeigetyp TFT LCD, Resistive Touch (Single-Point)
Verfügbare Größen 7", 8", 10,4", 12,1", 15"
Auflösung 800x480 (7"), 800x600 (8", 10,4"), 1024x768 (12,1", 15")
Helligkeit 300 ~ 450 cd / m² (Modellabhängig)
CPU 32-Bit RISC ARM (400MHz oder 800MHz)
Speicher 128MB Flash, 64MB DDR2 DRAM
Betriebssystem Streamlined Linux Kernel
Kommunikationsschlüsse Isoliert RS232/RS485/RS422, Ethernet (10/100M), USB Host/Gerät
Feldbus-Unterstützung Profibus-DP, CAN, MPI (optional/integriert)
Eingangsleistung DC 24V (18V - 32V Bereich)
Stromverbrauch ~5W Max (kleinere Modelle) bis ~15W Max (größere Modelle)
Schutzgrad IP66 (Gehäuse)
Explosionssicheres Zert. Gas: Ex d ib IIB + H2 T6 Gb; Staub: Ex tD ibD A21 IP66 T80°C
Zone 1/2 (Gase), Zone 21/22 (Staub), Wasserstoffumgebungen anwendbar
Betriebstemperatur Standard: -20°C ~ +60°C; Wide-Temp: -40°C ~ +60°C/70°C (Modellabhängig)
Anwendungen
Die XY800-Serie ist in kritischen Überwachungs- und Kontrollrollen in zahlreichen gefährlichen Branchen unverzichtbar:
Öl & Amp; Gasproduktionsplattformen & Amp; Raffinerien: Überwachung von Brunnenkopfparametern, Steuerung von Pumpenventilen und Sicherung des Rohrleitungsflusses in explosionsgefährdeten Umgebungen.
Chemische & Amp; Pharmazeutische Verarbeitungsanlagen: Schnittstelle mit SPS zur Kontrolle der Reaktortemperaturen, zur Verwaltung der Zutatendosierung und zur Überwachung der Sicherheitsverriegelungen.
Farbe, Beschichtung, & Amp; Sprühkabinen: Bereitstellung der Bedienersteuerung in Bereichen mit brennbaren Dämpfen und brennbaren Stäuben.
Getreidesilos, Mehlmühlen, & Amp; Lebensmittelverarbeitung: Steuerung von Förderern, Mühlen und Mischern, wo sich brennbare Staubwolken bilden können.
Bergbau (Oberfläche und Untergrund): Überwachung von Lüftungssystemen, Förderbändern und Maschinen in methan- und staubgefährdeten Umgebungen.
Wasser & Amp; Abwasseraufbereitungsanlagen: Steuerung von Pumpen, Gebläsen und chemischen Zufuhrsystemen in potenziell gefährlichen Bereichen wie Pumpenhäusern.
Produktvorteile
Der größte Vorteil der iConEx XY800-Serie ist sein zertifiziertes, intrinsisch sicheres Design für anspruchsvollste gefährliche Orte, gepaart mit robuster industrieller Leistung und Konnektivität - alles in einem einzigen integrierten Paket. Dadurch entfallen die Notwendigkeit und Kosten für externe Druckschränke oder Isolationssysteme, die häufig für Standard-HMIs in solchen Bereichen erforderlich sind.
Seine Vielseitigkeit in Gas- und Staubumgebungen, kombiniert mit starker Verarbeitungsleistung und umfassenden Kommunikationsmöglichkeiten (einschließlich Feldbusunterstützung), bietet eine zukunftssichere und hochzuverlässige Lösung, die die Betriebssicherheit und Effizienz erhöht und gleichzeitig die Gesamtbetriebskosten und die Installationskomplexität reduziert.
Verpackung & Amp; Garantie
Spezifische Details zu Verpackung und Garantie für die XY800-Serie sind in den Suchergebnissen nicht ausdrücklich aufgeführt. Es ist Industriestandard, dass solche Geräte in einer robusten, schützenden Verpackung geliefert werden, um Schäden während des Transports zu verhindern. Für genaue Garantiebedingungen (Dauer, Abdeckung) wird dringend empfohlen, sich direkt mit dem Hersteller oder dem autorisierten Händler zu beraten.
FAQs
1. Was bedeutet die explosionssichere Zertifizierung Ex d ib IIB + H2 T6 Gb für die HMI XY800 und wo kann sie eingesetzt werden?
Die explosionssichere Zertifizierung Ex d ib IIB + H2 T6 Gb definiert die spezifischen gefährlichen Umgebungen, in denen die HMI XY800 sicher installiert und betrieben werden kann. Zerbrechen Sie es:
"Ex" bedeutet die Einhaltung europäischer ATEX-ähnlicher Normen für Geräte, die in explosionsgefährdeten Umgebungen verwendet werden.
'd' steht für Flammsicheres Gehäuse (das Gehäuse enthält und kühlt interne Explosionen, um eine äußere Zündung zu verhindern).
"ib" steht für intrinsische Sicherheit (die Touchscreen-Schaltung begrenzt die elektrische Energie unter den Zündpegeln).
"IIB" klassifiziert die Eignung für Gase wie Ethylen (außer Gasen der Gruppe IIC).
"+H2" bestätigt die Zulassung für wasserstoffhaltige Umgebungen.
"T6" begrenzt die maximale Oberflächentemperatur auf 85°C (sicher für Gase mit niedriger Zündtemperatur).
"Gb" bedeutet hohen Schutz für Zone 1/2 (gelegentliche/häufige explosive Atmosphären).
Diese Kennzeichnung zertifiziert den XY800 für eine breite Palette von Gas-/Dampfgefahren, einschließlich Wasserstoffanwendungen.
2. Wie profitiert die resistive Touchscreen-Technologie vor allem in gefährlichen Umgebungen von industriellen Anwendungen?
Resistive Touch-Technologie bietet wichtige Vorteile für raue/gefährliche Einstellungen:
Handschuhkompatibilität: Funktioniert zuverlässig mit Handschuhen (Standard für industrielle Sicherheit/Hygiene).
Umweltbeständigkeit: Weniger von Flüssigkeiten, Staub oder Schmutz auf der Oberfläche betroffen.
Haltbarkeit: Kratzer-/abrasionsbeständige Glas-/Folienkonstruktion.
Sicherheitsintegration: Einfachere analoge Erkennung erleichtert die Integration in intrinsisch sichere (ib) Designs und unterstützt die Zertifizierung.
Diese Kombination gewährleistet Zuverlässigkeit bei PPE und in sicherheitskritischen Anwendungen.
3. Was sind die Vorteile der lüfterlosen Konstruktion und des weiten Betriebstemperaturbereichs?
Fanloses Design
Beseitigt einen häufigen mechanischen Ausfallpunkt (Lüfter sammeln Staub/Müll, Gefahr einer Überhitzung oder einer statischen Entladung in explosionsgefährdeten Atmosphären). Es verbessert die langfristige Zuverlässigkeit, reduziert die Wartung und verbessert die Integrität in schmutzigen Umgebungen.
Breiter Betriebstemperaturbereich
Modelle mit -40°C bis +60°C/70°C leisten zuverlässig unter extremen Bedingungen (Gefrieren im Freien, Heißverarbeitungsanlagen). Dies eliminiert externe Heiz-/Kühlgeräte, vereinfacht das Design, senkt den Energieverbrauch und senkt die Gesamtbetriebskosten, während gleichzeitig eine konsistente Leistung der Anzeige/Berührung/Elektronik gewährleistet wird.
