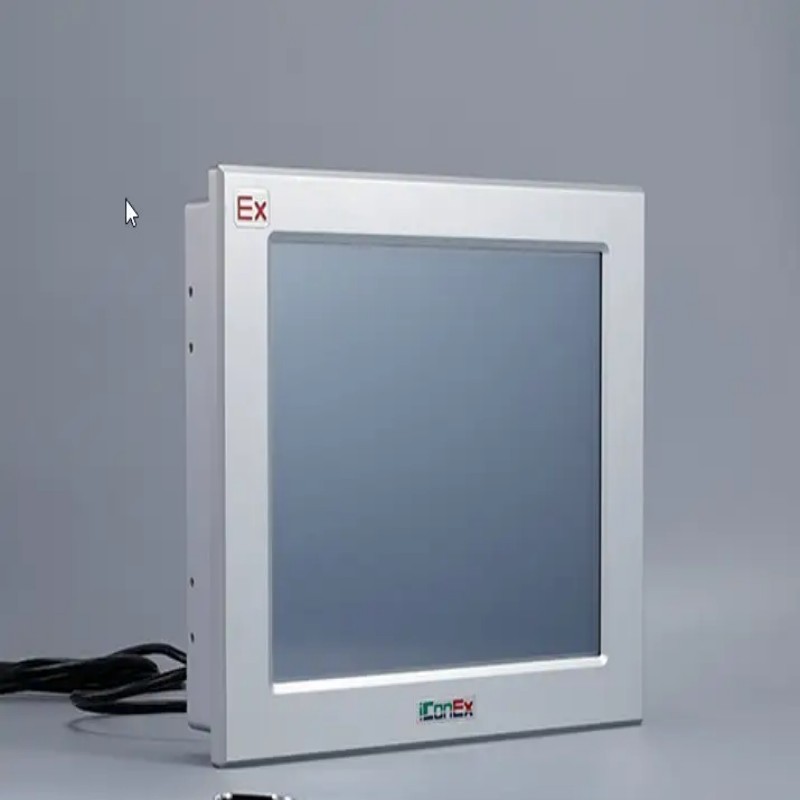

Die iConEx XY900-Serie stellt einen erheblichen Sprung in der explosionssicheren Mensch-Maschine-Schnittstellentechnologie dar, die speziell für den zuverlässigen und intuitiven Betrieb in Gas- und Staubgefährlichen Gebieten der Zone 2 entwickelt wurde. Im Gegensatz zu den strengeren Zone 1-Anforderungen ermöglicht dieser Fokus eine Mischung aus erweiterter Funktionalität, benutzerfreundlichem Design und robuster Sicherheit.
Es kombiniert hochauflösende TFT-Displays (im Bereich von 7" bis 22") mit einer leistungsstarken 32-Bit-RISC-CPU mit einem optimierten Linux-Betriebssystem oder optionalen Windows-Systemen für Panel-PC-Varianten. Zertifiziert nach Ex nR ib IIB T6 Gc und Ex tD ibD A21 IP66 T80°C, ist es eine ideale Lösung für Überwachungs- und Kontrollaufgaben in Industrien wie Öl und Gas, chemische Verarbeitung, Pharma und Getreidehandel, in denen gelegentlich explosive Atmosphären auftreten können.
Kernphilosophie: Leistung mit anwendbarer Sicherheit in Einklang bringen
Die XY900-Serie basiert auf dem Prinzip der Leistungsberechnung und überlegener Visualisierung, die auf die spezifischen Sicherheitsanforderungen der Zone 2/21 zugeschnitten sind. Es verwendet eine Kombination aus "nR" (Restricted Breathing) Gehäuseschutz und "ib" (Intrinsic Safety) für den Touch-Schaltkreis sowie robusten "tD" Schutz vor Staub.
Dieser strategische Ansatz gewährleistet ein hohes Maß an Sicherheit für die vorgesehenen Umgebungen und erleichtert gleichzeitig Funktionen wie die direkte Berührungsbetrieb und die Unterstützung einer Vielzahl von Industrieprotokollen – Funktionen, die in Zone 1-Designs komplexer oder teurer zu implementieren sein könnten.
Produkteigenschaften & Amp; Eigenschaften
Zone 2/21 Zertifizierung & Amp; Direct Touch: Duale Zertifizierung (Ex nR ib IIB T6 Gc / Ex tD ibD A21 IP66 T80°C) für Gas- und Staubumgebungen. Die Bezeichnung "ib" bestätigt eine intrinsisch sichere Touchscreen-Schaltung, die es den Bedienern ermöglicht, direkt mit der Schnittstelle über Finger oder Stifte in gefährlichen Bereichen zu interagieren - keine speziellen Werkzeuge oder Isolierung erforderlich.
High-Visibility Displays: bietet TFT-LCD-Größen von 7" bis 22" mit Auflösungen bis zu 1920x1080 (Full HD). Helligkeitsoptionen (>300 cd/m² Standard, >600 cd/m² anpassbar) sorgen für Klarheit in Innen-, Außen- und direkten Sonnenlichtbedingungen.
Robuste Verarbeitung & Amp; Konnektivität: Powered by a 800MHz 32-Bit RISC CPU with 128MB Flash and 64MB DDR2 DRAM. Unterstützt isolierte serielle Ports (RS-232/485/422), Ethernet, USB Hosts und optionale Integration von Profibus-DP/CAN/MPI Feldbussen für nahtlosen Datenaustausch mit großen SPS-Marken.
Robuste Konstruktion: verfügt über ein explosionssicheres Gehäuse aus Vollmetall mit IP66 Eintrittsschutz. Enthält antistatisches Touchpanel (verhindert Funkengefahren), temperaturflexible Modelle (-40°C bis +60°C) und sichere M20-Kabeldrüsen.
Erweiterte Konfiguration: Verwendet XYFD2000-Software mit C-ähnlichem Makroskript, wodurch komplexe Steuerlogik und maßgeschneiderte Benutzeroberflächen direkt auf der HMI ermöglicht werden.
Schlüsselspezifikationen
Parameter/Kategorie
Spezifikation Details
Modellreihe iConEx XY900 (z.B. XY900_7HMI, XY900_10HMI, XY900_12HMI, XY900_15HMI)
Anzeigetyp TFT LCD, Resistive Touch (Single-Point)
Verfügbare Größen 7", 8", 10,4", 12,1", 15", 17", 19", 22"
Auflösung 800x480 (7"), 800x600 (10,4"), 1024x768 (12,1"), bis zu 1920x1080 (22")
Helligkeitsstandard: & gt; 300 cd/m²; Hohe Helligkeit: & > 600 cd/m² (anpassbar)
CPU 32-Bit RISC ARM @ 800MHz
Speicher 128MB Flash, 64MB DDR2 DRAM
Betriebssystem Streamlined Linux Kernel
Kommunikationsschlüsse Isoliert RS232/RS485/RS422, Ethernet (10/100M), USB Host/Gerät
Feldbus-Unterstützung Profibus-DP, CAN, MPI (optional/integriert)
Eingangsleistung DC 24V (21V - 28V Bereich)
Stromverbrauch ~4W Max (7") bis ~15W Max (15")
Schutzgrad IP66 (Gehäuse)
Explosionssicheres Zert. Gas: Ex nR ib IIB T6 Gc; Staub: Ex tD ibD A21 IP66 T80°C
Zone 2 (Gase), Zone 21/22 (Staub)
Betriebstemperatur Standard: 0°C ~ +50°C; Niedrige Temperatur: -20 ° C ~ + 60 ° C; Breite Temperatur: -40°C ~ +60°C
Touchscreen-Betrieb intrinsisch sicher (ib), direkte Berührung, antistatisch
Anwendungen
Die XY900-Serie zeichnet sich in Überwachungs- und Kontrollrollen in weniger gefährlichen Bereichen aus:
Chemische Verarbeitungsanlagen: Überwachung von Tankspiegeln, Steuerung von Mischgeschwindigkeiten und Verwaltung von Pumpenstatus (bei nicht kontinuierlichen explosiven Atmosphären).
Pharmazeutische Fertigung: Schnittstelle mit SPS zur Steuerung von Verarbeitungsanlagen und zur Überwachung von Umweltbedingungen (in Granulierungs-/Beschichtungsbereichen mit gelegentlichem brennbarem Staub).
Getreidesilos & Amp; Lebensmittelverarbeitung: Steuerung von Förderern/Aufzügen und Überwachung von Staubsammelsystemen.
Wasser & Amp; Abwasserbehandlung: Überwachung von Pumpen, Gebläsen und chemischen Dosiersystemen in explosionsgefährdeten Anlagenzonen.
Öl & Amp; Gas (Zone 2-Gebiete): Überwachung von Rohrleitungsdrücken, Tankfarmen und Versorgungsunternehmen (wo Gasfreisetzungen selten und kurzlebig unter normalem Betrieb sind).
Produktvorteile
Der Hauptvorteil der iConEx XY900-Serie besteht in der optimalen Balance zwischen fortschrittlicher HMI-Funktionalität, direktem Berührungsbequemlichkeit und robuster Zone 2/21-Sicherheitszertifizierung – oft zu günstigeren Kosten als Zone 1-Lösungen.
Die Unterstützung für große industrielle Feldbusse und leistungsstarke Konfigurationssoftware beseitigen in den meisten Fällen externe Gateways, vereinfachen die Integration und reduzieren die Systemkomplexität. Die breite Palette an Anzeigegrößen und die Umweltbeständigkeit gewährleisten die Kompatibilität mit unterschiedlichen Anwendungen und erhöhen die Betriebseffizienz und Sicherheit in intermittierend gefährlichen Bereichen.
Verpackung & Amp; Garantie
Spezifische Verpackungsdetails sind in den Quellen nicht ausführlich beschrieben, aber Standard-Branchenpraxis diktiert, dass solche Ausrüstung in robusten, schützenden Verpackungen geliefert wird, um Transitschäden zu verhindern. Für genaue Garantiebedingungen (Dauer, Abdeckung) wenden Sie sich direkt an den Hersteller oder den autorisierten Händler.
FAQs
1. Was ist der Unterschied zwischen Zone 1 und Zone 2 und warum ist die Zone 2-Zertifizierung des XY900 wichtig?
Gefährliche Zonen werden nach der Wahrscheinlichkeit/Dauer von explosiven Atmosphären eingestuft:
Zone 1: Es ist wahrscheinlich, dass explosive Gasatmosphären gelegentlich im normalen Betrieb auftreten.
Zone 2: Explosive Gasatmosphären sind im normalen Betrieb unwahrscheinlich; Wenn sie auftreten, sind sie kurzlebig.
Die Ex nR ib IIB T6 Gc Zertifizierung des XY900 für Zone 2 ist wichtig, da sie eine hochfunktionale HMI (mit direkter Berührung über "ib" intrinsische Sicherheit) in diesen gemeinsamen Industriebereichen ermöglicht. Zone-2-zertifizierte Geräte wie der XY900 sind in der Regel kostengünstiger, während die Compliance erhalten wird, und bieten Anlageningenieuren eine praktische Lösung für Bereiche, in denen Gefahren möglich sind, aber nicht konstant - um die Lücke zwischen nicht gefährlichen Ausrüstungen und teuren Zone-1-Systemen zu füllen.
2. Wie funktioniert der Schutz "Restricted Breathing (nR)" bei der Gaszertifizierung des XY900?
"Restricted Breathing (nR)" ist eine Schutzmethode für die Zone 2 Gaszertifizierung des XY900. Es stützt sich auf ein Gehäuse mit dichten Verbindungen und Dichtungen, die den Eintritt von äußeren Gasen / Dampfen in das Innere der Anlage begrenzen.
Das Prinzip: Wenn die HMI von einer brennbaren Atmosphäre umgeben ist, verhindert eine eingeschränkte Atmung, dass die explosive Mischung in entzündbaren Mengen eintritt und sich intern ansammelt - kritisch für Zone 2, wo gefährliche Gase selten vorkommen. Diese Methode ermöglicht es dem XY900, Standardelektronik ohne teure Zone 1-Schutz zu verwenden (z. B. flammfeste "d" -Gehäuse, die internen Explosionen standhalten), die Sicherheit, Praktizität und Erschwinglichkeit ausgleichen.
3. Was sind die Vorteile der Konfigurationssoftware XYFD2000 mit Makroskripting?
XYFD2000 verbessert die XY900 über die grundlegende Visualisierung hinaus, mit C-ähnlichem Makroskript als Hauptvorteil:
Lokale Logik-Ausführung: ermöglicht komplexe Berechnungen, Datenverarbeitung und Steuerlogik direkt auf der HMI und entlastet Aufgaben von SPCs, um die Architektur zu vereinfachen und die Reaktionszeiten zu verbessern.
Anpassung: Unterstützt erweiterte Anwendungsfälle wie benutzerdefinierte Alarmverwaltung, Benutzerauthentifizierung, Zeichenfolgemanipulation und geräteübergreifende Datenflusssteuerung (z. B. zwischen mehreren SPCs).
Flexibilität: Ermöglicht maßgeschneiderte, intelligente Schnittstellen für bestimmte Prozesse - oft ohne Änderung von SPS-Programmen - und ermöglicht es Ingenieuren, anspruchsvolle Automatisierungslösungen auf Bedienerebene zu entwickeln.
