Übersicht

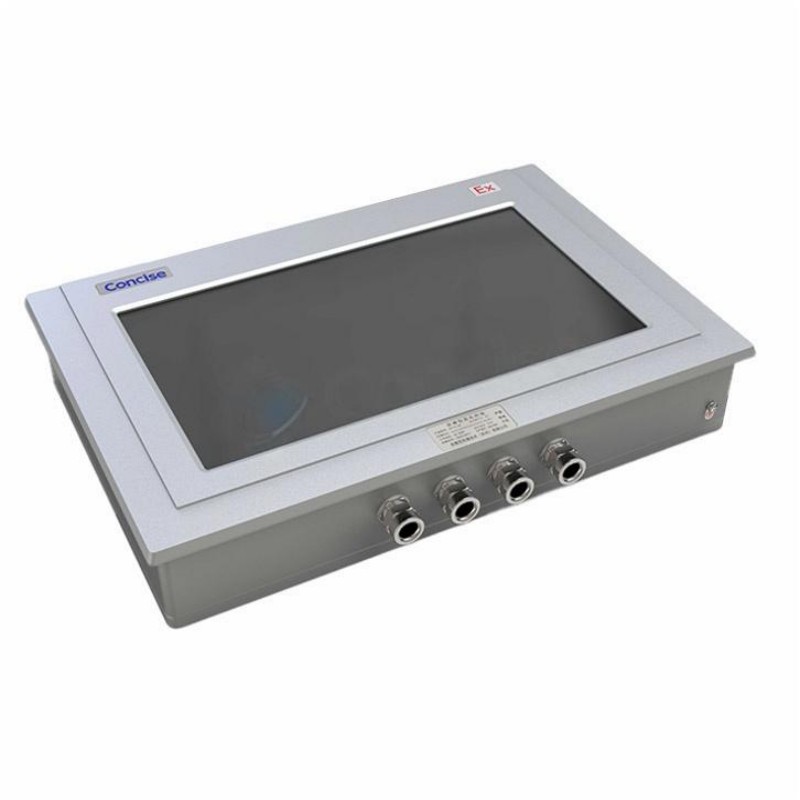

Die iConEx XYEXMTP-Serie stellt den Höhepunkt der robusten explosionssicheren Anzeigetechnologie dar, die explizit für den kontinuierlichen Betrieb in den anspruchsvollsten Gas- und Staubgefährdeten Gebieten der Zone 1 entwickelt wurde. Im Gegensatz zu Displays, die für eine weniger häufige Gefahrenexposition (Zone 2/22) konzipiert sind, ist diese Serie so ausgelegt, dass sie unter normalem Betrieb explosionsgefährdete Atmosphären dauerhaft anwesend sind.
Dies erreicht er durch eine Kombination aus einem ultrarobusten Ex d [Flammenfeste] Gehäuse und einer fortschrittlichen Ex ib [Intrinsic Safety] Schaltung für seine internen Komponenten. Zertifiziert nach Ex d ib IIC T6 Gb und Ex tD ibD A21 IP66 T80°C, bietet es eine unvergleichliche Zuverlässigkeit für kritische Überwachungsrollen im Upstream-Öl Amp; Gas (Bohrplattformen, Raffinerien), chemische Verarbeitungsanlagen und Bergbaubetriebe – bei denen Ausfall keine Option ist.
Kernphilosophie: Maximale Widerstandsfähigkeit gegen konstante Gefahren
Die XYEXMTP-Serie basiert auf dem Prinzip maximaler Eindämmung und Isolierung. Sein primäres flammfeste Gehäuse (Ex d) ist aus hochwertigem, dickwandigem Edelstahl oder ductilem Eisen gefertigt, das auf genaue Toleranzen bearbeitet wird, um Flammenwege zu schaffen, die jede innere Zündung enthalten und abkühlen können und verhindern, dass sie sich in die äußere gefährliche Atmosphäre ausbreitet.
Ergänzt wird dies durch eine intrinsisch sichere (ib) Konstruktion für kritische innere Schaltungen, die ihre Energie auf unterhalb der Zündpegel begrenzt. Dieser duale Ansatz gewährleistet das Überleben unter den härtesten Bedingungen, einschließlich der Exposition gegenüber korrosiven Chemikalien, konstanten Vibrationen und extremen Temperaturschwankungen.
Produkteigenschaften & Amp; Eigenschaften
Höchstes Niveau an Explosionsschutz (Ex d ib IIC): Flaggschiff-Feature mit Flammschutz (Ex d) Zertifizierung für Gruppe IIC-Gase (einschließlich Wasserstoff und Acetylen) - die strengste Gasgruppe. Damit eignet es sich für Zone 1, die am höchsten gefährdete Gaszone.
Korrosionsbeständiges Exoskelett: Gehäuse mit spezialisierten Korrosionsschutzbeschichtungen (z. B. Pulverbeschichtung, PTFE-Oberflächen) behandelt, um Salzwasser, H ₂ S und andere korrosive Chemikalien in Offshore- und Chemieanwendungen.
Extreme Haltbarkeit in der Umgebung: Funktioniert zuverlässig in einem großen Temperaturbereich von -40°C bis +70°C (mit optionalen internen Heizelementen für Kaltstart). Aussergewöhnliche Stoß-/Vibrationsbeständigkeit (getestet nach IEC 60068-2-27/64) für schwere Maschinen oder Bergbaufahrzeuge.
Hochleistungsstarkes Display in einer verstärkten Schale: Beherbergt ein hochhelles (≥1000 cd/m²) TFT-LCD mit optischer Verklebung (reduziert Blendung, verbessert die Sonnenlichtlesbarkeit, verhindert Kondensation). Features Multi-Touch projektive kapazitive Berührung mit Handschuhen bedienbar.
Erweiterte Konnektivität und Steuerung: Ausgestattet mit M12 X-codierten Steckverbindern für robuste Ethernet-/Stromverbindungen (ideal für schwingungsintensive Umgebungen). Unterstützt umfassende Videoeingänge (HDMI, DisplayPort, VGA) über intrinsisch sichere Barrieren.
Schlüsselspezifikationen
Parameter/Kategorie
Spezifikation Details
Modellreihe iConEx XYEXMTP (z.B. XYEXMTP-19, XYEXMTP-22)
Display Typ TFT LCD, Projektierte kapazitive Berührung (Multi-Touch)
Verfügbare Größen 19", 21,5", 24"
Auflösung 1280x1024 (19"), 1920x1080 (21,5"), 24")
Brightness ≥ 1000 cd/m²
Berührungstechnologie Projektierte kapazitive (Handschuh & Feuchtigkeit betriebbar)
Schutzklasse IP66 / IP67 (Vorderseite)
Explosionssicheres Zert. Gas: Ex d ib IIC T6 Gb; Staub: Ex tD ibD A21 IP66 T80°C
Anwendungszone 1/21 (Gase/Staub), Zone 2/22
Betriebstemperatur Standard: -30°C ~ +60°C; Erweitert: -40°C ~ +70°C
Lagertemperatur -50°C ~ +85°C
Eingangsleistung DC 24V (18V - 32V Bereich) oder AC 100-240V (mit isoliertem internem Netzteil)
Stromverbrauch ~45W (19") bis ~75W (24")
Elektrische Schnittstellen M12 A-codiert (Power), M12 X-codiert (Ethernet), IS Barriere Schnittstellen für Video
Videoeingänge HDMI, DisplayPort, VGA (über intrinsisch sichere Schnittstellen)
Vibrationswiderstand 5 Grms (10-500 Hz, IEC 60068-2-64)
Stoßwiderstand 50g, 11ms (IEC 60068-2-27)
Gehäusematerial 316L Edelstahl oder Ductile Iron mit korrosionsbeständiger Beschichtung
Gewicht ~25 kg (19") bis ~40 kg (24")
Anwendungen
Der XYEXMTP wird im Herzen der kritischsten und kontinuierlich gefährlichsten Operationen eingesetzt:
Upstream Öl & Amp; Gasbohrgeräte: dient als primäre Anzeige für Schlammloggeinheiten, Ausblasverhinderungssysteme (BOP) und Echtzeitbohrparameterüberwachung auf dem Bohrerboden (ständig potenziellen Gasfreisetzungen ausgesetzt).
Raffinerie & Amp; Chemische Prozesseinheiten: direkt auf Reaktorsteuerpanels oder Bearbeitungsbereiche montiert zur Visualisierung von SCADA/DCS-Systemen (kontinuierlich brennbaren Dämpfen und korrosiven Chemikalien ausgesetzt).
Bergbau Kontinuierliche Bergarbeiter & Amp; Tunnelmaschinen: Integriert in die Bedienungskabinen von schweren Bergbaumaschinen (ständigen Vibrationen und brennbaren Kohlenstaubatmosphären ausgesetzt).
Pharmazeutische Chemikaliensynthese-Suiten: Überwacht kritische Reaktionsprozesse in Umgebungen mit Lösungsmitteldämpfen und strengen Containment-Anforderungen.
Produktvorteile
Der entscheidende Vorteil der iConEx XYEXMTP-Serie besteht in der unvergleichlichen inneren Sicherheit (Ex d) für den kontinuierlichen Betrieb in gefährlichen Gebieten mit höchstem Risiko (Zone 1/21), gepaart mit einer extremen Umweltbeständigkeit, die Standard-Industriebildschirme übertrifft.
Es beseitigt die Notwendigkeit von externen Druckgehäusen (gespült) - Komponenten, die Komplexität und einzelne Ausfallpunkte hinzufügen. Während es sich um eine Premium-Investition handelt, minimieren die unvergleichlichen Zertifizierungen für Bauqualität und Sicherheit das Risiko eines katastrophalen Ausfalls von Geräten und Produktionsausfällen in kritischen Prozessen und bieten die niedrigsten Gesamtbetriebskosten für extreme Anwendungen.
Verpackung & Amp; Garantie
Aufgrund seines hohen Werts und seiner robusten Natur wird der XYEXMTP in einer maßgeschneiderten, schweren Kiste mit verstärkter Schaummobilisierung geliefert, um ihn während der anstrengenden Logistik zu schützen. iConEx bietet in der Regel eine verlängerte Garantie (z.B. 36 Monate) auf diese Serie, die ihre Bauqualität widerspiegelt, und umfassende Service-Optionen vor Ort aufgrund der kritischen Installationen umfasst.
FAQs
1. Was ist der grundlegende Unterschied zwischen Ex d (flammfeste) Gehäusen und anderen Schutzmethoden wie Ex nR oder intrinsische Sicherheit, und warum ist es für Zone 1 notwendig?
Der Kernunterschied liegt in der Sicherheitsphilosophie:
Ex d (Flammdicht): Entworfen, um innere Explosionen zu enthalten, ohne sie nach außen zu verbreiten. Es verwendet ein massiv robustes, präzisionsbearbeitetes Gehäuse mit langen, kühlen Flammenwegen - jede interne Explosion wird eingeschlossen, gekühlt und gelöscht, wenn Flammen diese Wege verlassen. Ideal für leistungsstarke Komponenten (wie große Displays), die Wärme erzeugen.
Ex nR (Restricted Respiration): Verhindert das Eindringen von Gas in das Gehäuse im Laufe der Zeit. Nur geeignet für Zone 2 (gefährliche Atmosphären sind selten/kurzlebig).
Intrinsic Safety (Ex i): Begrenzt die elektrische Energie des Schaltkreises bei niedrigen Zündspiegeln. Geeignet für leistungsarme Geräte (Sensoren), aber unpraktisch für leistungshungrige Displays.
Für Zone 1 (explosive Atmosphären, die im normalen Betrieb wahrscheinlich sind) ist Ex d die praktischste Wahl für Hochleistungsgeräte - es enthält Gefahren aktiv, anstatt sie nur zu verhindern.
2. Für eine so schwere und robuste Anzeige, was sind die kritischen Montage und Installation Überlegungen?
Die Installation des XYEXMTP (bis 40 kg) erfordert eine sorgfältige Planung:
Strukturelle Integrität: Die Montagefläche (Stahlplatten, Schwingungsdämpfte Wände, Maschinenkabinen) muss statisches Gewicht und dynamische Schock-/Schwingungsbelastungen tragen. Standardhalter sind unzureichend - für das Gewicht / die Umgebung eingestufte industrielle Halterungen sind obligatorisch.
Kabelverwaltung: M12-Stecker/Leitungseingänge müssen ordnungsgemäß mit richtigen Drüsen versiegelt sein, um IP66/67 und explosionssichere Integrität zu erhalten. Kabel müssen Klemmpunkte/Spannungen vermeiden (kritisch für hohe Vibrationseinstellungen).
Handhabungssicherheit: Die Installation erfordert ein Team und spezialisierte Hebegeräte, um das Display ohne Schäden oder Personenverletzungen zu manövrieren.
Umweltausrichtung: Wählen Sie optionale Funktionen (Heizungen, spezifische Beschichtungen) basierend auf Umgebungstemperaturextermen, korrosiver Exposition oder Salzspray aus.
3. Wie profitiert die projektierte kapazitive (PCAP) Berührungstechnologie von rauen industriellen Umgebungen im Vergleich zur resistiven Berührung?
PCAP bietet wichtige Vorteile gegenüber resistiver Berührung:
Langlebigkeit & Amp; Chemikalienbeständigkeit: Verwendet ein hartes Glassubstrat, das gegen Kratzer, Abrieb und Abbau durch Öle / Lösungsmittel beständig ist - keine austauschbaren Oberflächenfolien erforderlich sind, wodurch die Lebensdauer verlängert wird.
Zuverlässiger Betrieb mit PPM/Schadstoffen: Erfasst leitfähige Eigenschaften (Finger/Handschuh) ohne physikalischen Druck. Funktioniert nahtlos mit dicken Industriehandschuhen und ignoriert leichte Feuchtigkeit, Staub oder Fett (keine falschen Berührungen).
Verbesserte Benutzerinteraktion: Unterstützt Multi-Touch-Gesten (Pinch-to-Zoom, Zweifingerscroll) für komplexe Karten/Schematiken, erhöht die Bedienereffizienz und reduziert die kognitive Belastung in kritischen Szenarien.
