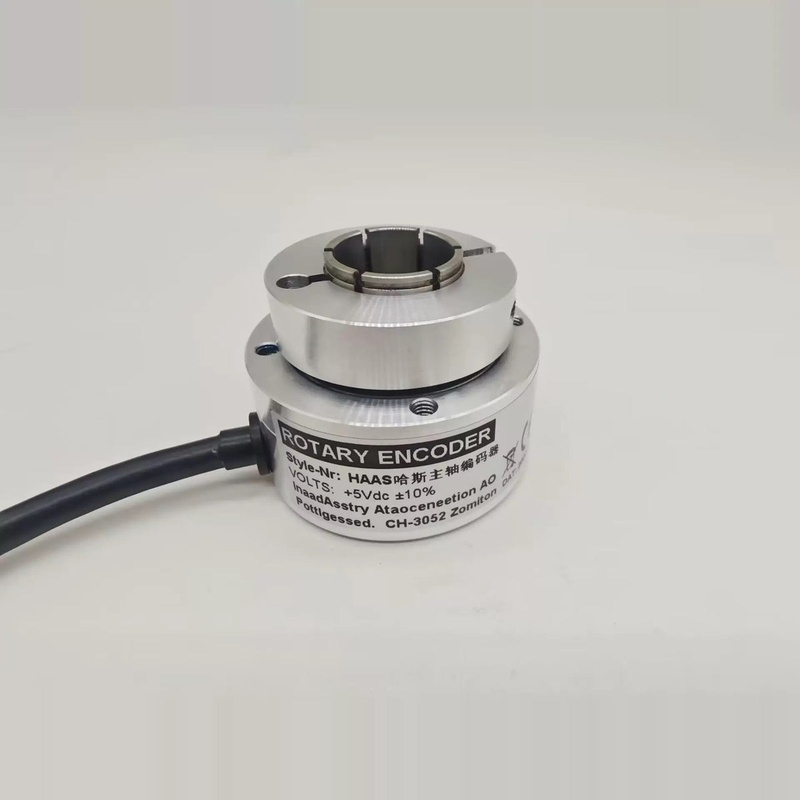

Der HAAS 93-1902/4096CPR/30-5840 steht als kritischer Bestandteil im HAAS CNC-Ökosystem, speziell als leistungsstarker Spindelencoder entwickelt. Diese Vorrichtung ist von entscheidender Bedeutung für die Schleifensteuerung der Spindel der Werkzeugmaschine, um sicherzustellen, dass Drehzahl und Winkelposition genau überwacht und gehalten werden. Mit einer Auflösung von 4096 Impulsen pro Umdrehung (CPR) bietet dieser CNC-Encoder die feinkörnige Rückmeldung, die für fortgeschrittene Bearbeitungsvorgänge wie starres Abtappen, Spindelorientierung für Werkzeugwechsel und synchronisierte C-Achse-Konturierung erforderlich ist. Sein robustes Design ist maßgeschneidert, um den rauen Umgebungen von Maschinenwerkstätten standzuhalten und sich mit Verunreinigungen wie Kühlmittel, Ölnebel und Metallpartikeln zu befassen, während es eine unerschütterliche Zuverlässigkeit bietet.
1.Produktüberblick und Systemintegration
Ein Spindelencoder ist grundsätzlich eine sensorische Vorrichtung, die die mechanische Bewegung einer rotierenden Welle in ein elektrisches Signal umwandelt. Das Modell HAAS 93-1902 erfüllt diese Aufgabe mit hoher Treue und fungiert als "Augen" der Spindel für das Steuersystem der Maschine. Im Gegensatz zu linearen Encodern, die geradlinige Bewegung messen, ist dieser Drehgeber der Überwachung der Schwenkdrehung der Spindel gewidmet. In einem HAAS CNC-System wird das Feedback dieses Encoders kontinuierlich an die Hauptsteuereinheit zurückgeführt. Dadurch entsteht ein Schleifensystem, bei dem die befohlene Spindeldrehzahl (z.B. 5000 U/min) ständig mit der tatsächlichen gemessenen Drehzahl verglichen wird. Wenn eine Abweichung aufgrund von Lastveränderungen auftritt, kompensiert das Steuersystem sofort durch Einstellung des Motordrehmoments, wodurch die eingestellte Drehzahl unter unterschiedlichen Schneidbedingungen aufrechterhalten wird. Diese Integration ist von entscheidender Bedeutung für Prozesse wie starres Abgreifen, bei denen die Spindeldrehung perfekt mit der Z-Achsenzufuhr synchronisiert werden muss, um Gewinde genau zu schneiden.
2.Technische Spezifikationen und Leistungsmerkmale
Die Identität und die Fähigkeit dieses Encoders werden durch seinen spezifischen Modellcode definiert. Die 93-1902 ist die Kern-HAAS-Teilenummer, die es als eine echte OEM-Komponente identifiziert, die für nahtlose Kompatibilität entwickelt wurde. Die 4096 CPR-Spezifikation ist ein wichtiger Leistungsindikator, der die Auflösung des Encoders anzeigt. Diese hohe Impulszahl bedeutet, dass das Steuersystem für jede einzelne Umdrehung der Spindel 4096 unterschiedliche digitale Signale empfängt. Dies führt zu einer Winkelauflösung von weniger als 0,1 Grad, die eine außergewöhnlich präzise Positionssteuerung ermöglicht. Diese hohe Auflösung ermöglicht eine genaue Spindel Orientierung, bei der die Spindel bei einer genauen, wiederholbaren Winkelstellung zum automatischen Werkzeugwechsel anhalten muss. Das Segment 30-5840 der Modellnummer bezieht sich oft auf spezifische Konfigurationsdetails, die den Ausgangssignaltyp sowie die physische Kabellänge und die Schnittstelle umfassen können. Dieses spezielle Modell wurde entwickelt, um direkt mit HAAS-Steuersystemen zu verbinden, wodurch Plug-and-Play-Kompatibilität und zuverlässige Signalintegrität ohne externe Signalumrichter gewährleistet werden können.
3.Core Design Merkmale und Konstruktion
Die Haltbarkeit des HAAS 93-1902 Encoders ist das Ergebnis seiner speziell für anspruchsvolle industrielle Umgebungen konstruierten Konstruktion. Das Gehäuse ist in der Regel aus robusten Materialien wie bearbeitetem Aluminium oder gehärtetem Polymer gefertigt und bietet eine Mischung aus leichtem Gewicht und Widerstand gegen physikalische Schläge und Korrosion. Kritisch für seinen Betrieb ist die Welle und die Lageranordnung. Diese Komponenten sind für den Hochgeschwindigkeitsbetrieb entwickelt und sind versiegelt, um das Eindringen von Kühlmittel, Öl und feinem Schleifstaub zu verhindern, die in einem Bearbeitungszentrum häufige Verunreinigungen sind. Diese robuste Dichtung ist unerlässlich, um eine lange Lebensdauer zu erreichen und vorzeitige Ausfälle zu verhindern. Die Sensortechnologie im Inneren basiert oft auf einem optischen System, das eine Glas- oder Metallscheibe mit extrem feinen Gittern aufweist. Eine Lichtquelle (LED) und ein Fotodetektor auf beiden Seiten dieser Scheibe arbeiten zusammen, um die elektrischen Impulse zu erzeugen, während die Scheibe sich mit der Spindel dreht. Dieses optische Design wird für seine hohe Genauigkeit, geringe Reibung und ausgezeichnete Reaktion bei hohen Geschwindigkeiten begünstigt.
4.Anwendungsbereiche und betriebliche Vorteile
Die primäre Anwendung dieses CNC-Encoders besteht darin, fortgeschrittene Spindelfunktionen zu ermöglichen, die für eine moderne, effiziente Bearbeitung unerlässlich sind. Für Rigid Tapping sorgt der Encoder dafür, dass die Spindeldrehung und der lineare Abstieg des Hahnes in das Teil perfekt synchronisiert sind, wodurch der Hahn verhindert wird, die Gewinde zu brechen oder abzuziehen. In Spindel Orientierung liefert es die genaue Rückkopplung, die erforderlich ist, um die Spindel an einer bestimmten Winkelstelle zu stoppen, was für automatische Werkzeugwechsler entscheidend ist, um Werkzeuge korrekt zu greifen und loszulassen. Darüber hinaus ermöglicht dieser hochauflösende Encoder, wenn eine HAAS-Steuerung mit C-Achsfähigkeit ausgestattet ist, die Funktion der Spindel als Präzisionsdrehtisch, wodurch komplexe Konturierungsvorgänge wie Fräsen von Sechsecken oder Bohrlöchern auf einem Schraubenkreis ohne eine separate Drehachse erforderlich sind. Die operativen Vorteile sind erheblich. Es verbessert direkt die Bearbeitungsgenauigkeit und Wiederholbarkeit, reduziert die Schrottraten, indem es sicherstellt, dass Prozesse wie das Abtappen korrekt ausgeführt werden, und erhöht die gesamte Betriebszeit der Ausrüstung, indem es zuverlässige, wartungsfreie Leistung bietet. Der Einsatz eines echten HAAS-Encoders wie dem 93-1902 garantiert eine optimale Kommunikation mit der Maschinensteuerung, beseitigt Kompatibilitätsprobleme und stellt sicher, dass alle erweiterten Funktionen wie vom Hersteller vorgesehen funktionieren.
Erweiterte Perspektive: Die kritische Rolle von Encodern in der CNC-Bearbeitung
Das Verständnis des breiteren Kontexts von Feedbackgeräten beleuchtet, warum ein Bauteil wie der HAAS 93-1902 in der automatisierten Fertigung unverzichtbar ist.
1. Die Feedback-Schleife: offene vs. geschlossene Systeme
Bei der Bewegungssteuerung funktioniert ein Open-Loop-System ohne Rückmeldung; Ein Befehl wird an einen Motor (wie einen Schrittmotor) gesendet, unter der Annahme, dass er ausgeführt wurde. Dies ist einfach und kostengünstig, aber anfällig für Fehler, wenn der Motor Schritte aufgrund der Überlast verpasst. Im Gegensatz dazu arbeiten praktisch alle modernen CNC-Werkzeugmaschinen, einschließlich HAAS-Mühlen und Drehmaschinen, auf einem geschlossenen Schleifenprinzip für kritische Achsen und die Spindel. Der Spindelencoder ist ein wesentlicher Bestandteil dieser geschlossenen Schleife. Es bietet Echtzeitüberprüfung, dass die Spindel Befehlen folgt. Wenn die Steuerung eine Diskrepanz zwischen dem befohlenen Zustand und der Rückmeldung vom Encoder erkennt, kann sie einen Alarm generieren, das Programm stoppen oder den Fehler aktiv korrigieren und so die Maschine, das Werkzeug und das Teil vor Schäden schützen.
2. Vergleichende Analyse: Spindel Encoder vs. Servo Motor Encoder
Während beide Drehgeber sind, haben ein Spindelgeber und ein Servomotorgeber oft unterschiedliche Konstruktionsprioritäten. Ein Servoencoder, der typischerweise an den Servomotoren befestigt ist, die die X-, Y- und Z-Achsen antreiben, erfordert eine extrem hohe Auflösung (oft im Bereich von Millionen Zählungen pro Umdrehung), um eine präzise Positionierung und eine glatte Bewegung bei sehr niedrigen Geschwindigkeiten zu erreichen. Ein Spindelencoder ist jedoch für den Hochgeschwindigkeitsbetrieb optimiert. Seine Auflösung, obwohl immer noch hoch (z.B. 4096 CPR), ist gegen die Notwendigkeit ausgewogen, Signale bei sehr hohen Drehzahlen (z.B. 10.000 Drehzahlen oder mehr) zuverlässig zu generieren und zu verarbeiten. Seine Hauptfunktionen sind Geschwindigkeitsregelung und Winkelpositionierung anstatt ultrafeiner Mikropositionierung. Darüber hinaus sind Spindelencoder häufig mit einer robusteren Dichtung gebaut, um die direkte Belastung an der Bearbeitungsumgebung zu bewältigen, die im Vergleich zu den Kugelschraubenantrieben der Linearachsen typischerweise an der Spindel härter ist.
3.Installation, Fehlerbehebung und Wartung
Die richtige Installation ist der Schlüssel zur Langlebigkeit und Genauigkeit eines Spindelencoders. Es muss mit genauer Ausrichtung an der Spindelwelle montiert werden, um Lagerschleiß und Signalablauf zu verhindern. Die Befestigung muss auch sicher sein, um Vibrationen zu widerstehen. Aus einer Fehlerbehebungsperspektive können Symptome eines fehlerhaften Encoders Spindelgeschwindigkeitsschwankungen, Alarme im Zusammenhang mit "Spindelsynchronisierungsverlust" oder "Orientierungsfehler" und ungenauem Gewinde umfassen. Wartung ist in der Regel minimal, sollte jedoch beinhalten, die Umgebung sauber zu halten und die Einheit regelmäßig auf körperliche Schäden oder angesammelte Müll zu überprüfen, die Dichtungen beeinträchtigen könnten. Kabel und Stecker sind ebenfalls häufige Ausfallpunkte und sollten auf Integrität überprüft werden.
Häufig gestellte Fragen (FAQs)
Was bedeutet die 4096 CPR-Auflösung für meine Bearbeitungsvorgänge?
Eine Auflösung von 4096 CPR bedeutet, dass das Steuersystem 4096 diskrete Positionsinformationen für jede einzelne Umdrehung der Spindel empfängt. Dieses hohe Detailniveau ist für Präzisionsaufgaben entscheidend. Für die Spindelorientierung ermöglicht es der Steuerung, die Spindel innerhalb eines Bruchteils eines Grades für zuverlässige Werkzeugwechsel zu stoppen. Bei starrem Abtappen stellt es sicher, dass die Drehposition der Spindel perfekt an der Z-Achsposition verriegelt ist, wodurch ein Hahnbruch verhindert und hochwertige Gewinde gewährleistet werden. Für einfache Geschwindigkeitssteuerung bietet es ein sehr stabiles und genaues Geschwindigkeitsreckkopplungssignal.
Kann dieser Encoder als Ersatz für Nicht-HAAS-Maschinen verwendet werden?
Obwohl es sich technisch um einen Rotationsgegeber handelt, der Standard-Quadratwellensignale ausgibt (wahrscheinlich mit Differenzkanälen A, B und Index), ist er speziell kalibriert und als echtes HAAS OEM-Teil konfiguriert. Die Verwendung auf einer anderen Marke von CNC-Maschine erfordert die Überprüfung der elektrischen Kompatibilität (Spannung, Signaltyp), der physischen Montagekompatibilität und die Sicherstellung, dass die Auflösung den Anforderungen des ausländischen Steuersystems entspricht. Für eine optimale und garantierte Leistung auf einer HAAS-Maschine wird das Originalteil HAAS 93-1902 dringend empfohlen.
Was sind die häufigsten Anzeichen eines fehlerhaften Spindelencoders?
Die häufigsten Symptome sind spindelbezogene Alarme auf dem Steuerbildschirm, wie "Spindle Sync Loss" oder "Spindle Orientation Fault". Sie können auch beobachten, dass die Spindel mit einer falschen Geschwindigkeit läuft, die Geschwindigkeit unter einer konstanten Last schwankt oder nicht an der richtigen Position für einen Werkzeugwechsel anhält. In Prozessen wie starres Abtappen verursacht ein fehlerhafter Encoder in der Regel gebrochene Abtappen oder schlecht geformte Gewinde aufgrund eines Synchronisationsverlustes.
Wie beeinflusst die Umgebung innerhalb einer CNC-Maschine die Lebensdauer des Encoders?
Die Maschinenwerkstattumgebung ist eine der härtesten für elektronische Komponenten. Der Encoder ist ständig Schwingungen der Spindel und Schneidkräfte, Temperaturschwankungen und durchdringenden Verunreinigungen wie Kühlmittelnebel, Schmieröl und Feinmetallspäne ausgesetzt. Der HAAS 93-1902 ist mit versiegelten Gehäusen und Lagern konstruiert, um diesen Faktoren zu widerstehen, aber extreme Belichtung oder direkter Flüssigkeitseintritt können immer noch zu einem vorzeitigen Ausfall führen. Die richtige Wartung der Maschine, einschließlich der Kontrolle der Kühlmittelverschmutzung und der Reinigung des Spindelbereichs, trägt direkt zu einer längeren Encoderlebensdauer bei.
Ist nach dem Austausch dieses Encoders eine professionelle Kalibrierung erforderlich?
In den meisten Fällen auf einer HAAS-Maschine erfordert ein einfacher Austausch des Encoders durch ein Originalteil keine manuelle Kalibrierung im traditionellen Sinne. Nach der Installation ist es jedoch oft notwendig, ein Einrichtungsverfahren "Spindel Orientierung" über die Steuersoftware der Maschine durchzuführen. Diese Routine lehrt der Steuerung die genaue Beziehung zwischen dem Indexpuls des Encoders (der eine volle Umdrehung anzeigt) und der physikalischen Position der Spindel. Dieser Schritt ist entscheidend, um sicherzustellen, dass Werkzeugwechsel zuverlässig und genau erfolgen.
