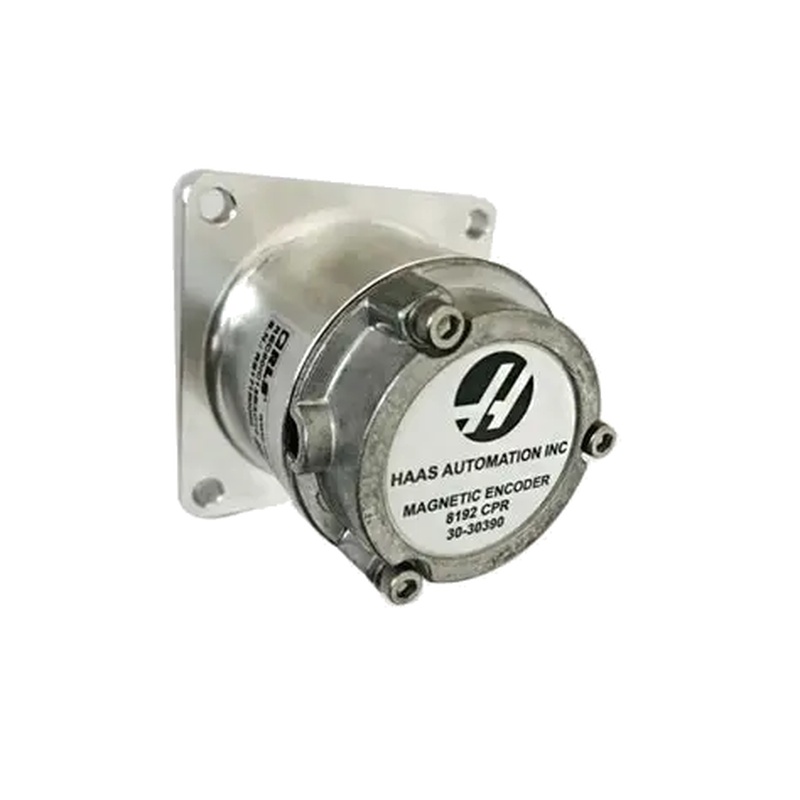

Der HAAS 93-0447A/8192CPR/30-30390 ist ein leistungsstarker CNC-Spindelencoder, der für eine außergewöhnliche Genauigkeit und Zuverlässigkeit in anspruchsvollen CNC-Umgebungen entwickelt wurde. Dieses spezifische Modell bietet mit seiner bemerkenswerten 8192 Zyklen pro Umdrehung (CPR) Auflösung das genaue Feedback, das für fortschrittliche Fertigungsprozesse erforderlich ist. Es dient als kritische sensorische Komponente auf CNC-Werkzeugmaschinenspindeln, die physische Rotation in elektrische Signale umwandeln, die das Steuersystem verwendet, um präzise Spindelgeschwindigkeit, Position und Richtung zu überwachen und aufrechtzuerhalten. Sein Design ist darauf ausgerichtet, qualitativ hochwertige Oberflächenverbindungen, genaues Gewinde und starre Abtastvorgänge zu gewährleisten, was es zu einem unverzichtbaren Bestandteil für moderne Bearbeitungszentren macht.
1. Produktüberblick und Kernfunktionalität
Die Hauptaufgabe des HAAS 93-0447A Encoders besteht darin, das CNC-System geschlossen zurückzuführen. Bei einem typischen Haas-Maschinenaufbau wird der Encoder direkt auf den Spindelmotor oder die Welle montiert. Während der Drehung der Spindel erzeugt der Encoder eine Reihe von Hochfrequenzimpulsen, die der Winkelstellung und Geschwindigkeit der Welle entsprechen. Diese Echtzeitdaten werden kontinuierlich dem Controller zurückgegeben, der die tatsächliche Spindelleistung mit den angegebenen Werten vergleicht. Dies ermöglicht sofortige Korrekturmaßnahmen, um sicherzustellen, dass die Spindel die programmierte Geschwindigkeit unter unterschiedlichen Lastbedingungen aufrechterhalt, was für Operationen wie schweres Fräsen oder Hochgeschwindigkeitsbearbeitung von entscheidender Bedeutung ist.
Dieser hochauflösende Encoder ist besonders wichtig für Funktionen, die eine präzise Winkelpositionierung erfordern, wie z. B. die Spindelrichtung bei Werkzeugwechseln. Bei automatischen Werkzeugwechslern muss die Spindel an einer genauen Winkelstellung anhalten, um den Werkzeughalter genau zu lösen oder zu greifen. Die 8192 CPR-Auflösung dieses Modells ermöglicht dieses präzise Stoppen, wodurch der Werkzeugwechselmechanismus vor Schäden geschützt und die Nicht-Schnittzeit minimiert wird.
2. Technische Spezifikationen und Hauptmerkmale
Der HAAS 93-0447A zeichnet sich durch seine hochauflösende Leistung und robuste Konstruktion aus. Die herausragende Spezifikation ist die 8192 CPR, die die Anzahl der diskreten Positionen bezeichnet, die sie innerhalb einer einzigen Umdrehung der Spindel erkennen kann. Diese hohe Impulszahl führt zu einer extrem feinen Granularität in der Positionsreckkopplung und ermöglicht eine überlegene Kontrolle über den Bearbeitungsprozess.
Zu den wichtigsten technischen Eigenschaften und Merkmalen gehören:
Hohe Auflösung: Die 8192 CPR-Fähigkeit ermöglicht eine extrem präzise Geschwindigkeitsregelung und Positionssteuerung, die für die Bearbeitung mit hoher Toleranz und komplexe Konturen unerlässlich ist.
Haltbare Konstruktion: Gebaut, um den harten Bedingungen einer Maschinenwerkstatt standzuhalten, einschließlich der Exposition gegenüber Kühlmittel, Metallspänen und konstanten Vibrationen. Viele moderne Spindelencoder von Haas verfügen über ein kontaktloses Design, das physischen Verschleiß eliminiert, die Langlebigkeit erhöht und den Wartungsbedarf reduziert.
Differenzsignalausgang: Es gibt typischerweise Differenzsignale aus (wie A, / A, B, / B). Diese Konfiguration ist hochbeständig gegen elektrische Geräusche, die in industriellen Umgebungen mit leistungsstarken Motoren und Antrieben üblich sind und die Datenintegrität über längere Kabellaufe gewährleisten.
Integriertes Montagesystem: Der Encoder ist für eine nahtlose Integration mit Haas-Spindelbaugruppen konzipiert, um eine richtige Ausrichtung und eine mechanische Kopplung zu gewährleisten, die für die Signalgenauigkeit von entscheidender Bedeutung ist.
3. Betriebsprinzip und interne Technologie
Der HAAS 93-0447A Encoder arbeitet auf einem optischen Prinzip, um seine hohe Auflösung zu erreichen. Innerhalb des Encoders projiziert eine Lichtdiode (LED) Licht durch eine Glasscheibe, die als Retiklus bekannt ist, die ein radiales Muster von sehr feinen Linien hat. Auf der anderen Seite der Scheibe erkennt ein Photosensorarray das wechselnde Muster von Licht und Dunkelheit, wenn die Scheibe sich mit der Spindel dreht.
Diese Detektion erzeugt die primären Sinuswellensignale. Diese analogen Signale werden dann intern von der Elektronik des Encoders verarbeitet und in die digitalen Quadratwellenausgänge (A- und B-Kanäle) umgewandelt, die die CNC-Steuerung versteht. Die Phasenbeziehung zwischen den Kanälen A und B - welcher Kanal den anderen führt - bestimmt die Drehrichtung der Spindel (im Uhrzeigersinn oder gegen den Uhrzeigersinn). Die hohe Liniendichte auf der Glasscheibe ermöglicht es diesem Encoder, seine 8192 CPR-Auflösung zu erreichen, was dem CNC-System ein sehr detailliertes Bild der Bewegung der Spindel bietet.
4. Leistungsvorteile in CNC-Anwendungen
Der Einsatz eines hochauflösenden Encoders wie dem HAAS 93-0447A bringt mehrere greifbare Vorteile für die CNC-Bearbeitung.
Verbesserte Oberflächenverbindung und Dimensionsgenauigkeit: Durch die Sicherstellung, dass sich die Spindel mit der genauen angegebenen Geschwindigkeit ohne Schwankungen dreht, hilft der Encoder, Mängel wie Klappermarken oder inkonsistente Oberflächentexturen zu verhindern. Dies führt zu einer überlegenen Teilequalität und reduziert den Bedarf an sekundären Veredelungsvorgängen.
Zuverlässiges Starres Abgreifen und Gewinde: Für starres Abgreifen muss die Drehposition der Spindel perfekt mit der linearen Zufuhr der Z-Achse synchronisiert sein. Die präzise Rückmeldung dieses Encoders ermöglicht diese Synchronisation, was zu präzisen und sauberen Fäden führt.
Verbesserte Prozesszuverlässigkeit und Betriebszeit: Genaue Spindelsteuerung minimiert Werkzeugspannung und Bruch. Darüber hinaus verhindert die Rolle des Encoders beim zuverlässigen Werkzeugwechsel kostspielige Abstürze und Maschinenausfälle, wodurch die Gesamteffektivität der Ausrüstung (OEE) erhöht wird.
Erweiterte Perspektive: Die kritische Rolle von Encodern in modernen CNC-Systemen
Das Verständnis des breiteren Kontexts der Encoder-Technologie und ihrer Implementierung hilft, den Wert einer Komponente wie der HAAS 93-0447A zu schätzen.
1. Das Rückgrat der Closed-Loop Control
In CNC-Maschinen ist das Bewegungssteuerungssystem grundsätzlich ein Schleifensystem. Der CNC-Spindelencoder ist ein Schlüsselkomponent in dieser Schleife und fungiert als "Augen" für den Controller. Ohne diese Rückmeldung würde das System in offener Schleife arbeiten, blind davon ausgehend, dass der Motor seinem Befehl gefolgt hat, der für die Präzisionsbearbeitung nicht ausreicht. Das Encoder-Feedback ermöglicht eine Echtzeit-Kompensation für Lastvarianzen, thermische Ausdehnung und mechanisches Rutschen, um sicherzustellen, dass das endgültige bearbeitete Teil mit der digitalen Entwurfsabgabe übereinstimmt.
2.Installation, Kalibrierung und Wartung Best Practices
Die hohe Leistung eines Encoders hängt von seiner korrekten Installation und Wartung ab. Die richtige Ausrichtung ist wichtig; Auch geringer radialer Auslauf oder falscher Axialspalt zwischen Lesekopf und Waage kann zu Signalfehlern führen und Alarme auslösen. Techniken wie die Verwendung eines Zifferblattanzeigers zur Überprüfung des Ausfalls werden häufig während der Installation empfohlen.
Wartung ist in der Regel minimal für berührungsfreie Encoder, aber der Fokus sollte auf die Verhinderung physischer Schäden und Kontamination liegen. Das Encoderkabel und seine Anschlüsse sind häufige Ausfallpunkte. Es ist wichtig sicherzustellen, dass die Kabel sicher von beweglichen Teilen wie Spindelbändern entfernt sind, um Verschleiß zu verhindern. Darüber hinaus ist die Überprüfung, dass der Encoder-Lesekopf richtig an der Maschine gegossen ist, ein Standard-Fehlerbehebungsschritt zur Behebung intermittierender Signalprobleme. Für Maschinen in besonders anspruchsvollen Umgebungen ist es auch eine bekannte Praxis, sicherzustellen, dass die richtigen Ferritfilter auf Encoder- und Vektorantriebskabeln installiert sind, um die Signalintegrität zu erhalten.
Häufig gestellte Fragen (FAQs)
1.Was bedeutet "8192 CPR" für einen Spindelencoder?
CPR steht für "Cycles Per Revolution". Eine CPR-Bewertung von 8192 bedeutet, dass der Encoder 8192 verschiedene digitale Impulse für jede einzelne Spindeldrehung generiert. Diese hohe Auflösung bietet der CNC-Steuerung extrem feinkörnige Daten über die Position und Geschwindigkeit der Spindel, die direkt mit der Präzision der Bearbeitungsvorgänge verbunden sind, insbesondere diejenigen, die eine synchronisierte Bewegung wie starres Abtappen erfordern.
2. Kann ein fehlerhafter Spindelencoder Werkzeugwechselprobleme verursachen?
Auf jeden Fall. Ein fehlerhafter oder falsch ausgerichteter Encoder kann es versäumen, die richtige positionelle Rückkopplung für die Spindelorientierung bereitzustellen. Wenn die Spindel nicht im genauen Winkel anhält, den der Werkzeugwechsler benötigt, kann der Werkzeugwechselprozess ausfallen, was zu einem Werkzeugfall oder einer Kollision zwischen dem Werkzeug und dem Wechselmechanismus führen kann, was zu Maschinenschäden und erheblichen Ausfallzeiten führt.
3. Was sind häufige Symptome eines fehlerhaften Spindelencoders?
Häufige Symptome sind die Unfähigkeit, die Spindel für einen Werkzeugwechsel zu orientieren, inkonsistente Spindeldrehzahlen unter Last, das Auftreten spezifischer Spindelalarme (z. B. Kommunikationsfehler oder übermäßiger Servofehler) und der Spindelmotor, der sich nicht dreht, während der Lastzähler einen Maximalwert zeigt. Intermittente Probleme können oft auf Kabelanschlüsse oder Erdung zurückgeführt werden.
4. Wie unterscheidet sich ein kontaktloser Encoder von älteren Encodern?
Traditionelle Encoder können physische Kontakte wie Bürsten verwenden, die anfällig für Verschleiß sind. Ein kontaktloser Encoder, wie viele moderne Haas-Spindelencoder, verwendet optische oder magnetische Prinzipien, um Position ohne physischen Kontakt zu lesen. Diese Konstruktion beseitigt mechanischen Verschleiß, bietet höhere Zuverlässigkeit, schnellere Betriebsgeschwindigkeiten und größere Beständigkeit gegen Verschmutzung, was zu einer längeren Lebensdauer führt.
5. Warum ist eine richtige Erdung für den Encoder so wichtig?
Eine richtige Erdung des Encoder-Lesekopfes an das Maschinengegieß ist für die elektrische Geräuschimmunität entscheidend. Ein ungeerdter oder schlecht geerdeter Encoder kann als Antenne wirken und elektrische Geräusche von Motoren und Antrieben aufnehmen. Dieses Geräusch kann die empfindlichen Rückkopplungssignale korrumpieren, was zu erratischem Spindelverhalten, Datenfehlern und anhaltenden Alarmen führt.
