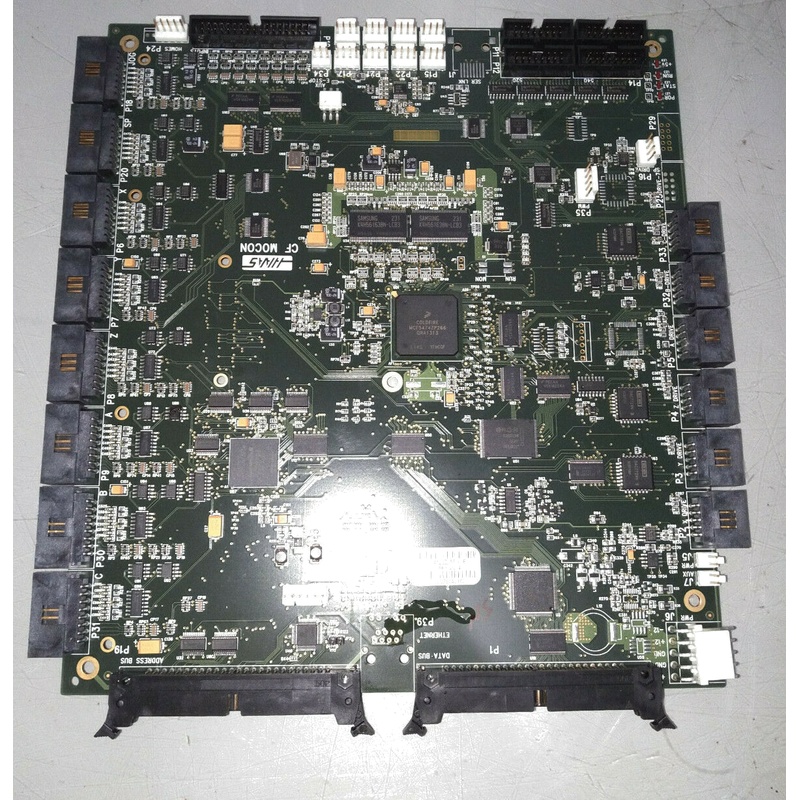

Die HAAS 93-32-4123D stellt eine kritische Komponente im Ökosystem von Haas Automation dar, die speziell als leistungsstarke Servo Control PCB entwickelt wurde. Diese spezialisierte Industriesteuerplatte ist das Nervenzentrum für die Verwaltung von Servomotoren in anspruchsvollen CNC-Maschinen, die digitale Befehle in präzise physische Bewegung übersetzen. Diese Platte ist für Zuverlässigkeit in rauen Fertigungsumgebungen konzipiert und gewährleistet, dass Haas-Werkzeugmaschinen ihre renommierte Genauigkeit und Wiederholbarkeit bei Hochgeschwindigkeitsbearbeitungen beibehalten. Seine Rolle ist entscheidend in geschlossenen Bewegungssteuerungssystemen, wo es kontinuierlich Rückmeldungen von Encodern verarbeitet, um Motordrehmoment und -drehzahl dynamisch einzustellen, was es zu einem unverzichtbaren Element für fortgeschrittene Fertigungs- und Präzisionsanwendungen macht.
1.Produktüberblick und Systemintegration
Die 93-32-4123D ist eine typische industrielle Steuerplatte, die für den Betrieb innerhalb der proprietären Steuerarchitektur von Haas entwickelt wurde. Es funktioniert als dedizierter Bewegungsregler, der oft direkt mit der Hauptmikroprozessorplatte und dem Vektorantriebssystem verbindet. In einem typischen Haas CNC-System empfängt diese Servo Control PCB hochwertige Bewegungsbefehle und übersetzt sie in präzise, niedrige Signale, die die Servoverstärker und damit die Servomotoren selbst antreiben.
Ein wesentlicher Aspekt seiner Integration ist seine Rolle im Regelsystem. Im Gegensatz zu Open-Loop-Systemen überwacht dieses Board aktiv den Status und die Position des Motors über Rückkopplungsgeräte wie Encoder. Diese kontinuierliche Rückkopplungsschleife ermöglicht die Korrektur aller Diskrepanzen zwischen der befohlenen Position und der tatsächlichen Motorposition in Echtzeit, was eine außergewöhnliche Genauigkeit und die Handhabung dynamischer Belastungen beim Schneiden gewährleistet. Diese Platte ist ein grundlegender Grund, warum Haas-Maschinen ein hohes Maß an Präzision und Zuverlässigkeit in Produktionsumgebungen erreichen können.
2. Technische Spezifikationen und Designmerkmale
Der HAAS 93-32-4123D ist mit Spezifikationen gebaut, die den strengen Anforderungen der industriellen Automatisierung gerecht werden.
Verarbeitung und Speicher: Obwohl spezifische Details für dieses Modell nicht öffentlich bekannt sind, verfügen ähnliche Haas-Servo-Steuerplatten oft über leistungsstarke eingebettete Mikroprozessoren und ausreichenden onboard-Speicher, um komplexe Bewegungsprofile und algorithmische Berechnungen zu verarbeiten.
Ein-/Ausgangskonfiguration: Das Board ist mit einer Reihe von I/O-Schnittstellen ausgestattet, um mit Encodern, Resolvern und der Hauptsteuereinheit zu verbinden. Diese Verbindungen sind entscheidend für das Lesen von positionalen Rückmeldungen und die Übertragung von Steuersignalen.
Stromanforderungen: Es arbeitet in der Regel auf niederspannungsgleichstrom, wie +12V, -12V und +5V, die vom robusten niederspannungsversorgungssystem der maschine geliefert wird.
Umweltbeständigkeit: Als wahre Industriesteuerplatte ist sie so konzipiert, dass sie den anspruchsvollen Bedingungen einer Maschinenwerkstatt standhält, einschließlich moderater Temperaturschwankungen, Vibrationen und möglicher Exposition gegenüber Kühlmitteln oder Partikeln.
3.Core Design Vorteile und Technologien
Diese Servo Control PCB umfasst mehrere fortschrittliche Technologien, die zu ihrer überlegenen Leistung beitragen.
Closed-Loop Vector Control: Im Herzen seines Betriebs liegt fortgeschrittene Vektorsteuertechnologie. Dies ermöglicht eine unabhängige Steuerung des Drehmoments und des Magnetflusses des Motors, was zu einer hohen Drehmomentleistung auch bei niedrigen Drehzahlen, einem reibungslosen Betrieb im gesamten Drehzahlbereich und einer verbesserten dynamischen Reaktion führt.
Echtzeit-Fehlerüberwachung und -diagnostik: Das Board ist in das umfassende Diagnosesystem der Maschine integriert. Es kann spezifische Alarmcodes im Zusammenhang mit der Servoleistung auslösen, wie Achsantriebsfehler, Überlastbedingungen oder Rückkopplungsfehler. Diese Fähigkeit ist von unschätzbarem Wert für die schnelle Fehlerbehebung und die Minimierung von Ausfallzeiten der Maschine.
Robuste industrielle Konstruktion: Die 93-32-4123D verwendet wahrscheinlich ein hochwertiges FR-4-Material für das Substrat, um der thermischen Spannung standzuhalten. Darüber hinaus verwendet es Merkmale wie verdickte Kupferspuren für eine höhere Stromtragfähigkeit, schützende konforme Beschichtungen zum Schutz vor Feuchtigkeit und Verschmutzung und industrielle Steckverbinder, um langfristige Zuverlässigkeit zu gewährleisten.
Optimierte Signalintegrität: Das Layout des Boards ist für eine außergewöhnliche Signalintegrität konzipiert. Die sorgfältige Trennung von analogen und digitalen Boden zusammen mit strategischer Abschirmung und Filterung minimiert elektromagnetische Störungen (EMI), die für die Aufrechterhaltung der Genauigkeit empfindlicher Rückkopplungssignale von entscheidender Bedeutung sind.
4. Leistungs- und Anwendungsvorteile
Das ausgeklügelte Design des 93-32-4123D führt zu direkten, greifbaren Vorteilen für die Endbenutzer.
Verbesserte Bearbeitungspräzision und Oberflächenverbindung: Durch die Bereitstellung einer stabilen und genauen Servo-Steuerung trägt dieses Board direkt zur überlegenen Teilequalität bei. Es ermöglicht präzise Werkzeugwege, was zu ausgezeichneten Oberflächenverbindungen und engen Toleranzen führt, was in der Luft- und Raumfahrt-, Automobil- und medizinischen Fertigung von höchster Bedeutung ist.
Verbesserte Produktionseffizienz: Die hohe dynamische Reaktion des Servosystems ermöglicht eine schnellere Achsbeschleunigung und -verzögerung. Dies reduziert die Nicht-Schneidzeit, was zu kürzeren Zykluszeiten und einer erhöhten Gesamteffektivität der Ausrüstung (OEE) für Fertigungsanlagen führt.
Außergewöhnliche Systemzuverlässigkeit und Betriebszeit: Diese Komponente ist nach den strengen Anforderungen einer Industriesteuerplatte entwickelt und für den 24/7 Betrieb in einer Produktionsumgebung entwickelt. Die robuste Konstruktion und die integrierte Diagnostik tragen zu einer hohen mittleren Zeit zwischen Ausfällen (MTBF) bei und maximieren die Verfügbarkeit der Maschine.
Nahtlose Integration und Diagnostik: Als echte Haas-Komponente garantiert der 93-32-4123D volle Kompatibilität mit der Steuersoftware und der Benutzeroberfläche der Maschine. Diese nahtlose Integration vereinfacht die Fehlerbehebung, da Fehler auf dem Steuerbildschirm deutlich angezeigt werden und das Wartungspersonal direkt zum Problem führen.
Erweiterte Perspektive: Die kritische Rolle von Servo Control PCBs in der industriellen Automatisierung
Das Verständnis des breiteren Kontexts, wo und warum spezialisierte Industrial Control PCBs verwendet werden, ist der Schlüssel zur Einschätzung der Technik hinter dem HAAS 93-32-4123D.
1.Die Nische der industriellen Steuerung PCBs vs.Consumer PCBs
Es ist ein häufiger Missverständnis, dass jede Leiterplatte in einer industriellen Umgebung dienen kann. In Wirklichkeit unterscheiden sich industrielle Leiterplatten wie die HAAS 93-32-4123D grundlegend von Verbraucherplatten.
Umwelttoleranz: Verbraucherplatten sind für gutartige, klimakontrollierte Umgebungen konzipiert. Industrieplatten müssen weiten Temperaturschwankungen, hoher Luftfeuchtigkeit, leitfähigem Staub und konstanten Vibrationen von nahegelegenen Maschinen standhalten.
Langlebigkeit und Komponentenbeschaffung: Es wird erwartet, dass industrielle Automatisierungsgeräte einen Lebenszyklus von Jahrzehnten haben. Daher werden Industrial Control PCBs mit einer langfristigen Sicht entworfen, oft unter Verwendung von Komponenten, die garantiert für viele Jahre verfügbar sind, im Gegensatz zum sich schnell verändernden Markt für Verbraucherelektronik.
Sicherheit und Zuverlässigkeit: Ein Ausfall einer Servo-Steuerplatte in einer CNC-Maschine kann zu einem katastrophalen Absturz führen, der Tausende von Dollar an Schäden verursacht und ein Sicherheitsrisiko darstellt. Diese Platten sind mit redundanten Sicherheitskontrollen und höheren Sicherheitsgrenzen ausgelegt, um solche Vorfälle zu verhindern, ein Niveau an Zuverlässigkeit, das in Verbraucherprodukten nicht erforderlich ist.
2. Anwendungsspektrum: Jenseits von Werkzeugmaschinen
Während der HAAS 93-32-4123D spezifisch für CNC-Maschinen ist, ist die zugrunde liegende Technologie von Servo Control PCBs grundlegend für die moderne Automatisierung.
Robotik und automatisierte geführte Fahrzeuge (AGVs): Diese Systeme verlassen sich auf Servo-Steuerung für präzise Gelenkbewegung und präzise Navigation.
Verpackung und Materialhandling: Hochgeschwindigkeits-Pick-and-Place-Roboter, Fördersysteme und Sortiermaschinen verwenden Servo-Steuerung für Geschwindigkeit und Genauigkeit.
Druck- und Umwandlungsmaschinen: Registerkontrolle, die sicherstellt, dass Muster perfekt auf einer sich bewegenden Materialbahn ausgerichtet sind, wird durch fortschrittliche Servo-Steuersysteme erreicht.
Selection Insight: Bei der Auswahl oder Angabe einer Servo Control PCB besteht der Schlüssel darin, ihre Leistungsmerkmale wie Verarbeitungsgeschwindigkeit, Rückkopplungsauflösung und Ausgangsstromkapazität an die spezifischen Anforderungen der Anwendung anzupassen, egal ob es sich um einen Hochgeschwindigkeitsrouter oder eine schwere Fräsmaschine handelt.
3.Implementierung und Wartung Best Practices
Um die Langlebigkeit und Zuverlässigkeit eines anspruchsvollen Bauteils wie dem 93-32-4123D zu gewährleisten, sind eine ordnungsgemäße Handhabung und Wartung von höchster Bedeutung.
Strom- und Erdungsintegrität: Eine saubere und stabile Stromversorgung ist die Grundlage für jede empfindliche elektronische Platte. Eine richtige Erdung ist ebenso wichtig, um elektrische Geräusche von der Steuerschaltung abzuwenden und Schäden durch Spannungsspitzen oder elektrostatische Entladung (ESD) zu verhindern.
Umwelt- und Kühlmanagement: Sicherstellung, dass der Steuerschrank sauber, kühl und innerhalb des angegebenen Feuchtigkeitsbereichs bleibt, ist eine der effektivsten Möglichkeiten, die Lebensdauer aller industriellen Leiterplatten zu verlängern, einschließlich Servo-Controller.
Firmware- und Softwareverwaltung: Die Aktualisierung der Firmware des Boards, wie vom Hersteller empfohlen (in diesem Fall Haas), kann Leistungsverbesserungen, neue Funktionen und kritische Fehlerbehebungen bieten, die die Stabilität verbessern.
Häufig gestellte Fragen (FAQs)
1. Was ist die primäre Funktion einer Servo Control PCB wie der HAAS 93-32-4123D?
Seine Hauptfunktion besteht darin, als intelligenter Vermittler in einem Bewegungssteuerungssystem zu fungieren. Es nimmt hochwertige Positionierungsbefehle vom Haupt-CNC-Controller und führt sie durch die Generierung der genauen Low-Level-Signale aus, die zum Antrieb von Servoverstärkern oder Antrieben erforderlich sind. Gleichzeitig überwacht es ständig das Feedback von Motorencodern, um sicherzustellen, dass der Motor dem Befehl genau folgt und ein geschlossenes Schleifensystem für höchste Präzision schafft.
2. Wie unterscheidet sich eine industrielle Leiterplatte von einer Standard-Leiterplatte?
Eine Industrial Control PCB ist auf einen viel höheren Standard an Robustheit und Zuverlässigkeit gebaut. Es verwendet industrielle Komponenten für breitere Temperaturbereiche, verwendet dickeres Kupfer für höhere Strombelastungen und enthält oft eine schützende konforme Beschichtung, um Feuchtigkeit, Staub und Chemikalien zu widerstehen. Sein Design priorisiert langfristige Stabilität und Widerstand gegenüber dem elektrischen Rauschen, Vibrationen und thermischen Zyklus, die in Fabrikumgebungen üblich sind, im Gegensatz zu Verbraucherplatten.
3. Was sind häufige Symptome einer fehlgeschlagenen Servo Control PCB?
Häufige Symptome können erratische Achsbewegung, Ausfall einer Achse zu bewegen, Servodrift, wo die Achse langsam kriechen, plötzliche Servoüberlastung Alarme ohne eine mechanische Ursache und spezifische Fehlercodes im Zusammenhang mit Antrieb oder Rückkopplungsfehler umfassen. Es ist entscheidend, gründliche Diagnosen durchzuführen, um zu bestätigen, dass die PCB die Ursache ist, da diese Symptome manchmal mit Motoren, Kabeln oder Encodern in Verbindung stehen können.
4. Kann diese Leiterplatte repariert werden, oder erfordert sie Ersatz?
Während spezialisierte Elektronikreparaturen manchmal eine fehlerhafte Servo Control PCB reparieren können, wird es in der Regel empfohlen, durch den Hersteller oder einen autorisierten Händler für einen Ersatz oder eine offizielle Reparatur zu gehen. Dies stellt sicher, dass das Board den ursprünglichen Spezifikationen entspricht, die Systemintegrität aufrechterhaltet und die Garantie der Maschine nicht ungültig macht. Die Reparatur komplexer, mehrlagiger Platten ohne richtige Dokumentation und Ausrüstung kann eine Herausforderung sein und zu weiteren Problemen führen.
5. Warum ist das Schleifendesign in modernen Servosystemen so kritisch?
Schleifendesign ist grundlegend, weil es eine Echtzeit-Fehlerkorrektur ermöglicht. Das System ist nicht nur"hoffen"der Motor in die richtige Position bewegt; es "beobachtet" es über den Encoder und macht sofortige Anpassungen. Dies kompensiert Variablen wie veränderte Lastkräfte (z.B. während eines schweren Schnitts), temperaturbedingte Ausdehnung und mechanischer Verschleiß, wodurch der Werkzeugweg mit außergewöhnlicher Genauigkeit verfolgt wird.
