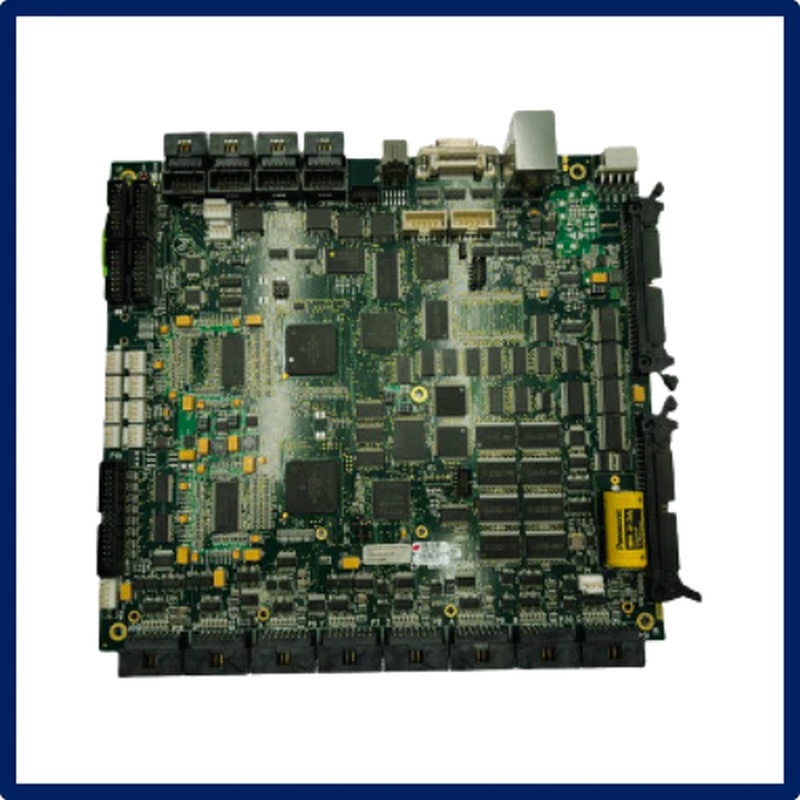

HAAS 93-32-4300E Industriegültiges CNC-Motherboard-Steuersystem

Das HAAS 93-32-4300E stellt eine kritische Komponente im Ökosystem von HAAS Automation dar und dient als spezialisiertes CNC-Motherboard, das das Rechenkerz ihrer Computernumerischen Steuerungssysteme bildet. Als robustes Industrie-Motherboard ist es so konzipiert, dass es den anspruchsvollen Bedingungen von Fertigungsumgebungen standhält und gleichzeitig die für Präzisionsbearbeitungsaufgaben erforderliche Verarbeitungsleistung liefert. HAAS Automation, als führender Werkzeugmaschinenhersteller in der westlichen Welt anerkannt, entwirft und fertigt eine komplette Linie von CNC-Vertikalbearbeitungszentren, horizontalen Bearbeitungszentren, CNC-Drehmaschinen und Rotationsprodukten, wobei dieses Motherboard eine grundlegende Rolle in ihrem Betrieb und ihrer Zuverlässigkeit spielt.

1.Produktüberblick und Systemintegration

Das 93-32-4300E CNC-Motherboard ist ein integraler Bestandteil der gesamten HAAS-Steuerarchitektur, die dafür bekannt ist, speziell für HAAS-Werkzeugmaschinen optimiert zu sein. Im Gegensatz zu Systemen, die sich auf generische industrielle Computer verlassen, entwirft und baut HAAS ein eigenes CNC-System, einschließlich Hardware und Software, um eine eng integrierte und hochoptimierte Plattform zu schaffen. Diese spezifische industrielle Motherboard ist verantwortlich für das Gehäuse der Kernprozessoren des Systems und die Erleichterung der Kommunikation zwischen verschiedenen Teilkomponenten, wie der Servomotor-Steuerplatte, Eingang / Ausgang (I / O) -Platte und Vektorantriebssysteme. Seine Konstruktionsphilosophie legt Zuverlässigkeit und nahtlose Interoperabilität innerhalb des HAAS CNC-Rahmens im Vordergrund, um sicherzustellen, dass alle Komponenten zusammenarbeiten, um eine präzise Bewegungssteuerung und effiziente Bearbeitungsvorgänge zu erreichen. Dieser integrierte Ansatz führt zu einem "leistungsstarken, zuverlässigen Steuersystem", das sowohl einfach zu bedienen als auch vollständig auf die Werkzeugmaschine abgestimmt ist.

2.Technische Architektur und Designmerkmale

Die Architektur des HAAS 93-32-4300E CNC-Motherboards basiert auf einer leistungsstarken, proprietären Computertechnologie. Das HAAS-Steuersystem, zu dem dieses Motherboard gehört, verwendet berühmt dreifache 32-Bit-Prozessoren von Motorola. Dieses Multiprozessor-Setup ist ein Eckpfeiler seiner Leistung, so dass das System komplexe Rechenleistungen mit bemerkenswerter Effizienz handhaben kann. Ein Prozessor ist für die Verwaltung der Benutzeroberfläche und allgemeiner Systembetriebe gewidmet, während die anderen mit Echtzeit-Bewegungssteuerung beauftragt sind, so dass das System Servo-Schleifenberechnungen mit einer beeindruckenden Geschwindigkeit von 4.000 Mal pro Sekunde für jeden Motor in einer Mehrachsenkonfiguration durchführen kann.

Ein wesentliches Merkmal dieses industriellen Motherboards ist die Verwendung von batteriebetriebenem statischem RAM (SRAM) für Programmspeicher. Diese Technologie ist entscheidend für industrielle Anwendungen, da sie einen nicht flüchtigen Speicher bietet, der Daten sofort und dauerhaft speichert, auch wenn die Hauptstromversorgung ausgeschaltet ist. Dies ist ein erheblicher Vorteil gegenüber dem dynamischen RAM, der in Standard-PCs verwendet wird, der seine Daten bei Stromverlust verliert. Das Design des Motherboards unterstützt auch erweiterte Speicheroptionen, die bis zu 16 MB dedizierten Programmspeicher ermöglichen, um große Dateien oder Archivierungsaufgaben direkt auf dem Computer zu verarbeiten. Darüber hinaus integriert das System verschiedene Speicherperipheriegeräte, einschließlich Diskettenlaufwerke, Ethernet-Konnektivität und Festplattenspeicher von bis zu 20 GB, die alle über dieses zentrale Board verwaltet werden.

3. Leistungs- und Zuverlässigkeitsvorteile

Die Leistungsvorteile des HAAS 93-32-4300E CNC-Motherboards hängen direkt mit ihrer robusten technischen Architektur zusammen. Die dreifache 32-Bit-Prozessorkonfiguration bietet die Rohrechenleistung, die für fortgeschrittene CNC-Funktionalitäten erforderlich ist. Dazu gehören die Ausführung komplexer G-Code-Programme mit Geschwindigkeiten von bis zu 1.000 Blöcken pro Sekunde und die Verwaltung der anspruchsvollen Servo-Schleifenberechnungen, die für eine reibungslose und genaue Achsbewegung von entscheidender Bedeutung sind. Diese Hochgeschwindigkeitsverarbeitung ist für moderne Bearbeitungsstrategien unerlässlich, die komplexe 3D-Konturen und hohe Zufuhrraten umfassen.

Aus Sicht der Zuverlässigkeit ist dieses industrielle Motherboard für den kontinuierlichen Betrieb in einer Werkstattumgebung konzipiert. Der Einsatz von industriellen Komponenten und einer geschlossenen Systemarchitektur, die nicht von generischen PC-Controllern oder NC-Lieferanten von Drittanbietern abhängt, gewährleistet außergewöhnliche Stabilität und Langlebigkeit. Dieser "fokussierte, geschlossene Systemansatz" bedeutet, dass jeder Aspekt der Hardware und Software auf die spezifischen Anforderungen der CNC-Bearbeitung zugeschnitten und getestet wird, wodurch Konflikte minimiert und die Betriebszeit maximiert wird. Das Design des Motherboards umfasst auch umfassende Diagnosefunktionen, die es Technikern ermöglichen, Probleme im Zusammenhang mit Servomotoren, Achsantrieben und anderen kritischen Subsystemen schnell zu identifizieren und zu beheben, wie durch die detaillierten Fehlercodes für Achsenfehler und Antriebsfehler in HAAS-Schulungsmaterialien dokumentiert wird.

4.Anwendung und Betriebskontext

Das HAAS 93-32-4300E CNC-Motherboard wird über das gesamte Spektrum der HAAS-Werkzeugmaschinen eingesetzt. Dies umfasst ihre vertikalen Bearbeitungszentren (VMCs), horizontalen Bearbeitungszentren (HMCs), CNC-Drehmaschinen und 5-Achs-Fräsmaschinen. In jeder dieser Anwendungen dient das Motherboard als zentrales Nervensystem und koordiniert alles von der Achsenbewegung und der Spindelsteuerung bis hin zu Hilfsfunktionen wie Kühlmittel- und Werkzeugwechsler. Seine Rolle besteht darin, Teileprogramme in präzise physikalische Bewegungen zu übersetzen, um Genauigkeit und Wiederholbarkeit bei der Herstellung von Teilen aus verschiedenen Materialien zu gewährleisten.

Operational ist das von diesem Motherboard unterstützte System für Benutzerfreundlichkeit konzipiert. HAAS-Steuerungen werden konsequent als sehr benutzerfreundlich bewertet, mit einem standardisierten Tastaturlayout und intuitiver Software, die den Bediener durch die Bearbeitungsvorgänge führt. Das Prinzip ist, dass, sobald Sie eine HAAS-Steuerung lernen, jede HAAS-Maschine vertraut wird, was die Lernkurve erheblich reduziert und die Produktivität erhöht. Die Steuersoftware bietet einen einfachen Bildschirmzugriff auf kritische Funktionen und enthält hilfreiche Dienstprogramme wie einen grafischen Trockenlauf, erweiterte Taschenfräszyklen und Schraubenbohrmuster, die alle von den Rechenressourcen der zentralen Motherboard angetrieben werden.

Erweiterte Perspektive: Die Rolle der industriellen Motherboard in modernen CNC-Systemen

Das Verständnis des breiteren Kontexts der HAAS 93-32-4300E CNC-Motherboard erfordert eine Einschätzung der kritischen Rolle, die solche spezialisierten Industrie-Motherboards in der fortgeschrittenen Fertigung spielen.

1. Das Rückgrat eines geschlossenen, optimierten Systems

Ein wesentlicher Unterschied des HAAS-Ansatzes ist sein geschlossenes, proprietäres Steuersystem. In dieser Architektur ist das Industrie-Motherboard kein generisches fertiges Bauteil, sondern ein maßgeschneidertes Element, das perfekt mit den mechanischen Komponenten und der Steuerungssoftware der Maschine harmonisiert ist. Diese Integration ermöglicht eine tiefe Optimierung, bei der die Verarbeitungsleistung, I / O-Fähigkeiten und Echtzeitreaktion der Motherboard alle für die spezifischen Aufgaben der CNC-Bearbeitung fein abgestimmt sind. Dies führt zu überlegener Leistung und Zuverlässigkeit im Vergleich zu offenen Architektursystemen, die Standard-Industrie-PCs verwenden können, die Kompatibilitätsproblemen und weniger vorhersehbarem Verhalten ausgesetzt sein können. Das Design des Motherboards mit seinem Fokus auf dedizierte Prozessoraufgaben und batteriegestützten Speicher ist eine direkte Antwort auf die Notwendigkeit eines deterministischen, fehlersicheren Betriebs in einer industriellen Umgebung.

2. Sicherstellung langfristiger Systemintegrität und Servicefähigkeit

Das Design des HAAS CNC-Motherboards spiegelt auch einen starken Schwerpunkt auf langfristige Systemintegrität und einfache Bedienung wider. Der Einsatz von batteriebetriebenem statischem RAM für Programmspeicher ist ein hervorragendes Beispiel für diese Philosophie. Dies gewährleistet, dass entscheidende Maschinenparameter, Offsets und gespeicherte Programme bei Stromausfallen nicht verloren gehen, was eine kritische Voraussetzung für die Aufrechterhaltung der Produktionskontinuität und die Verhinderung kostspieliger Fehler ist. Darüber hinaus wird das Engagement des Unternehmens für umfassende Unterstützung durch solche zuverlässigen Kernkomponenten gestützt. Die Verfügbarkeit von Ersatzteilen, einschließlich Batteriesits wie dem 93-32-4306, die für eine einfache Installation konzipiert sind, unterstreicht das servicefreundliche Design des gesamten Systems, mit dem Motherboard im Kern.

Häufig gestellte Fragen (FAQs)

1. Was ist die primäre Funktion der HAAS 93-32-4300E Platine in einem CNC-System?

Das HAAS 93-32-4300E fungiert als Haupt-CNC-Motherboard und fungiert als zentrale Rechenplattform des Steuersystems. Es beherbergt die mehreren 32-Bit-Prozessoren, verwaltet den Speicher und koordiniert die Kommunikation zwischen allen anderen Systemkomponenten, wie z. B. den Servoantrieben, I / O-Modulen und peripheren Speichergeräten, um Bearbeitungsprogramme mit hoher Präzision und Zuverlässigkeit auszuführen.

2. Warum verwendet das HAAS-Steuersystem drei Prozessoren?

Die dreifache 32-Bit-Prozessorarchitektur ist darauf ausgelegt, die Rechenlast für optimale Leistung zu verteilen. Ein Prozessor verarbeitet die Benutzeroberfläche und die Systemverwaltung, während die anderen zwei der Echtzeit-Bewegungssteuerung gewidmet sind und Servo-Schleifenberechnungen mit einer Geschwindigkeit von 4.000 Mal pro Sekunde für jeden Motor durchführen. Dies gewährleistet eine reibungslose, genaue Achsbewegung und eine schnelle Programmausführung, die für komplexe Bearbeitungsaufgaben entscheidend ist.

3. Wie werden Daten und Programmspeicher während eines Stromverlusts aufrechterhalten?

Das industrielle Motherboard verwendet batteriebetriebenen statischen RAM (SRAM) für kritische Datenspeicherung. Im Gegensatz zu Standard-Computerspeicher ist SRAM nicht flüchtig und behält seinen Inhalt ohne konstante Stromversorgung, sofern die Backup-Batterie funktioniert. Dies gewährleistet, dass Teileprogramme, Maschinenparameter und Werkzeugversetzungen auch bei unerwarteten Stromausfällen unbegrenzt erhalten werden.

4. Was sind die häufigsten Anzeichen eines möglichen Problems mit der CNC-Motherboard?

Probleme können sich auf verschiedene Weise manifestieren, einschließlich Ausfalls beim Booten, Verlust von Maschinenparametern oder Programmen, Kommunikationsfehler mit Antrieben und I / O-Geräten und instabiler Achse- oder Spindelleistung. Das umfassende Alarm- und Nachrichtenzentrum des Systems liefert oft spezifische Fehlercodes, die bei der Diagnose von Problemen im Zusammenhang mit dem Motherboard oder seinen angeschlossenen Subsystemen helfen können.

5. Kann der Speicher oder die Fähigkeiten dieses Motherboards erweitert werden?

Ja, das von der 93-32-4300E CNC-Motherboard unterstützte System bietet Optionen für erweiterten Speicher, der bis zu 16 MB dedizierten Programmspeicher ermöglicht. Darüber hinaus kann das System mit verschiedenen Speicherperipheriegeräten wie Festplatten (bis zu 20 GB) und Ethernet-Konnektivität konfiguriert werden, die über das Motherboard verwaltet werden, um große Dateien zu verarbeiten und den Datentransfer zu rationalisieren.
