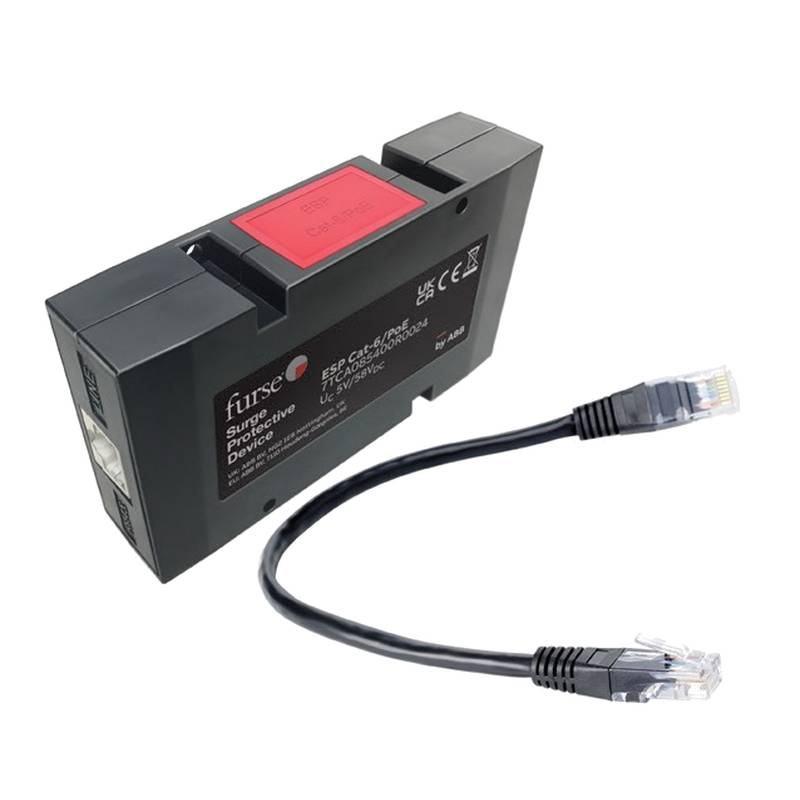

ABB Furse ESP MC Ethernet Überspannungsschutz, PoE Cat6 RJ45

Industrielle Automatisierungsnetzwerke, die in ausgedehnten Fertigungsanlagen eingesetzt werden, sind stark anfällig für transiente Überspannungen, die durch direkte Blitzeinschläge oder schwere induktive Schaltungen verursacht werden. Die Ethernet-Überspannungsschutzserie ABB Furse ESP MC bietet robusten Netzwerkschutze für industrielle Hochgeschwindigkeits-Datenleitungen und schützt empfindliche Switches und Controller vor schweren elektrischen Transienten. Peking Zhongping Technology (Beijing Zhongping Technology) unterstützt Industriekunden durch die Bereitstellung zuverlässiger Beschaffungswege für diese spezialisierten Schutzkomponenten.

Verlängerte Ethernet-Kabelverbindungen, die Remote-Schaltschränke mit Feldinstrumenten verbinden, wirken häufig wie Antennen für elektromagnetische Impulse, die durch atmosphärische Entladungen in der Nähe oder Hochleistungs-Industriemaschinen erzeugt werden. Diese induzierten Transienten wandern entlang von Twisted-Pair-Leitern, überschreiten die dielektrische Stehspannung von Standard-Physikalisches-Schicht-Transceivern und führen zu einem katastrophalen Siliziumabbau. Die Implementierung spezieller Überspannungsschutzgeräte direkt vor der Endgeräteausrüstung stellt eine wesentliche Potenzialausgleichs- und Spannungsbegrenzungsbarriere dar. Die ABB Furse ESP MC-Serie verwendet eine mehrstufige hybride Unterdrückungstopologie, die darauf ausgelegt ist, transiente Energie auf Hochfrequenz-Kommunikationskanälen abzufangen, ohne eine inakzeptable Signalverschlechterung zu verursachen oder den kontinuierlichen Betrieb des industriellen Netzwerks zu unterbrechen.

Die Aufrechterhaltung einer strengen Signalintegrität bei gleichzeitiger Ableitung hochenergetischer Transienten stellt eine primäre ingenieurtechnische Herausforderung in industriellen Hochgeschwindigkeits-Lokalnetzwerken dar, die auf Cat-5e- oder Cat-6-Kabelinfrastrukturen basieren. Herkömmliche Grobschutzkomponenten führen häufig zu übermäßiger Kapazität oder Impedanzfehlanpassungen, was hochfrequente Signalreflexionen, erhöhte Bitfehlerraten und eine automatische Verringerung der Link-Geschwindigkeit verursacht. Die Furse ESP MC-Architektur integriert präzise abgestimmte Induktiv- und Kapazitätskopplungsnetzwerke, die der charakteristischen Impedanz des Übertragungsmediums entsprechen. Diese spezielle Technik sorgt für minimale Einfügungsdämpfung und vernachlässigbares Nebensprechen über erweiterte Frequenzspektren, sodass industrielle Bildverarbeitungssysteme und Gigabit-Automatisierungs-Backbones ihren vollständigen Datendurchsatz beibehalten und gleichzeitig vollständig vor transienten Bedrohungen geschützt bleiben.

Moderne industrielle Installationen verlassen sich zunehmend auf die Power-over-Ethernet-Technologie, um sowohl Daten als auch Betriebsspannung über eine einzige Kabelstruktur an entfernte Feldgeräte zu liefern, was einzigartige Herausforderungen für den Schutzkreis mit sich bringt. Das gleichzeitige Vorhandensein von Datensignalen und DC-Stromverteilungsleitungen bedeutet, dass sich durch Blitzschlag induzierte Überspannungen oder Power-Cross-Ereignisse gleichzeitig über mehrere Pfade ausbreiten können. Die ABB Furse ESP MC-Serie bietet einen umfassenden Ader-zu-Ader- und Ader-zu-Erde-Schutz über alle vier differenzierten Paare hinweg und gewährleistet eine vollständige Abdeckung sowohl für Standard-Datenübertragungs- als auch für PoE-Spannungsversorgungskonfigurationen. Diese Mehrwegekoordination verhindert, dass erhöhte Potenziale die Schutzbarriere über Stromversorgungsspuren umgehen, und schützt angeschlossene mit Strom versorgte Geräte vor katastrophalem Ausfall.

Der Einsatz eines umfassenden Ethernet-Überspannungsschutzes in industriellen Steuerung Netzwerken führt zu messbaren langfristigen Zuverlässigkeitsverbesserungen, indem wetterbedingte Kommunikationsausfälle eliminiert und die Austauschhäufigkeit von Komponenten reduziert wird. Anlagen, in denen automatisierte Montagebänder, Roboterarbeitszellen und umfangreiche Bildverarbeitungsnetzwerke untergebracht sind, erleiden erhebliche finanzielle Verluste, wenn zentrale Netzwerk-Switches aufgrund elektrischer Störungen ausfallen. Die Integration von auf DIN-Hutschiene montierten Schutzgeräten in der Nähe von Kabeleinführungspunkten mindert diese Risiken, bewahrt die Datenkontinuität über Manufacturing Execution Systems (MES) hinweg und senkt die Gesamtlebenszyklus-Wartungskosten für komplexe industrielle Kommunikationsnetzwerke.

Technische Daten

Maximale Dauerspannung Uc: 5 VDC @ Datenleitungen

Nennableitstoßstrom In: 2,5 kA 8/20 us @ Alle Leitungen

Maximaler Ableitstrom Imax: 10 kA 8/20 us @ Pro Leitung

Spannungsschutzpegel Up: 25 V @ Ader-zu-Ader-Kern

Datenübertragungsrate: 1 Gbit/s @ Cat-6 Leistung

Bandbreitenkategorie: Klasse D+C+B @ IEC/BS EN 61643-21

Maximale PoE-Stromabgabe: 1,0 A @ 57 VDC

Einfügungsdämpfung: 1,0 dB @ 100 MHz

Rückflussdämpfung: 15,0 dB @ 100 MHz

Montageart: DIN-Hutschiene TS35 @ Gehäuseinstallation

Betriebstemperaturbereich: -40 °C – 80 °C @ Umgebung

Gehäusematerial: Flammhemmendes Polyamid @ UL94V-0

Anschlussschnittstelle: RJ45 Ein-/Ausgänge @ Abgeschirmtes Gehäuse

Erdungsanschluss: 4,0 mm² Klemme @ Direkter Chassis-Verbund

Systemintegration und Hardware-Setup

Eine ordnungsgemäße mechanische Installation und eine niederohmige Erdung sind entscheidend, um die Effizienz der transienten Ableitung der ABB Furse ESP MC-Serie innerhalb von industriellen Steuergehäusen zu maximieren. Das Schutzgerät verfügt über einen integrierten DIN-Schienen-Montagefuß, der für eine unkomplizierte Aufsteckinstallation auf Standard-35-mm-Hutschienenprofilen in Unterverteilern oder Automatisierungsschaltschränken ausgelegt ist. Um eine optimale Leistung zu erzielen, muss das Gerät so nah wie möglich an der Schnittstelle der geschützten Ausrüstung positioniert werden, typischerweise unmittelbar dort, wo externe Verkabelung in den Schaltschrank eintritt.

Der elektrische Anschluss erfordert besondere Aufmerksamkeit für den Erdungsweg, um sicherzustellen, dass transiente Energie einen Weg mit geringer Induktivität weg von empfindlicher Kommunikationselektronik findet. Die dafür vorgesehene Erdungsklemme am Modulgehäuse muss direkt mit der internen Metallrückplatte oder einer dedizierten Kupfer-Erdschiene verbunden werden, und zwar unter Verwendung eines kurzen, dicken Leiters mit einer Querschnittsfläche von mindestens 4,0 mm². Lange oder aufgewickelte Erdungsdrähte erzeugen eine parasitäre Induktivität, die die Restspannung, die während eines steilen Überspannungsereignisses an die geschützten Endgeräte weitergegeben wird, signifikant erhöhen kann. Abgeschirmte Twisted-Pair-Kabel müssen die kontinuierliche Schirmungsintegrität durch das Suppressorgehäuse hindurch aufrechterhalten, um die elektromagnetische Verträglichkeit zu wahren und Rauschkopplungen in rauen Industrieumgebungen zu verhindern.

Zuverlässigkeit und Umweltbeständigkeit

Industrielle Automatisierungsumgebungen erfordern eine robuste Hardware, die extremen Temperaturschwankungen, kontinuierlichen mechanischen Vibrationen und luftgetragenen Schadstoffen ohne Leistungsabfall standhalten kann. Die ABB Furse ESP MC-Serie ist in einem hochwertigen, selbstverlöschenden Polyamidgehäuse untergebracht, das strenge Entflammbarkeitsstandards erfüllt, was einen sicheren Betrieb in dicht gepackten elektrischen Schaltschränken gewährleistet. Die interne Leiterplattenbaugruppe verwendet SMD-Komponenten (Oberflächenmontagekomponenten), die unter strengen Qualitätskontrollen gelötet wurden, um den mechanischen Belastungen im Zusammenhang mit schweren Industriemaschinen und der umliegenden Transportinfrastruktur zu widerstehen.

Das Wärmemanagement im Inneren des Gehäuses wird durch ein effizientes passives Konvektionsdesign aufrechterhalten, wodurch die Unterdrückungsschaltung kontinuierlich über einen erweiterten Umgebungstemperaturbereich von -40 °C bis 80 °C betrieben werden kann. Die internen Halbleiter-Clamping-Komponenten und Gasableiter sind für mehrere Stoßereignisse innerhalb festgelegter Energiegrenzen ausgelegt und bieten eine dauerhafte Betriebsdauer, ohne nach kleineren transienten Vorkommnissen sofort ausgetauscht werden zu müssen. Regelmäßige Sichtprüfungen während routinemäßiger Anlagenwartungszyklen stellen sicher, dass die Erdungsanschlüsse fest und frei von Umweltoxidation bleiben, wodurch die Integrität des langfristigen Schutzes über die gesamte Anlagennetzwerkararchitektur hinweg aufrechterhalten wird.

Auswahlempfehlungen und alternative Optionen

Die Auswahl des geeigneten Ethernet-Überspannungsschutzmodells erfordert eine sorgfältige Bewertung der spezifischen Netzwerkverkabelungsinfrastruktur, der Datenübertragungsgeschwindigkeiten und der Leistungsanforderungen der Zielanwendung. Die Standardvariante ESP MC nimmt grundlegende Netzwerkleitungen auf, während spezialisierte Modelle wie ESP MC/Cat-5e und ESP MC/Cat-6 für höhere Frequenzdatenraten optimiert sind, um Einfügungsdämpfungen in Gigabit-Umgebungen zu verhindern. Für Installationen, die ältere Telekommunikationsleitungen oder spezialisierte industrielle Instrumentierungsbusse umfassen, bieten Variantenoptionen einschließlich der Modelle ESP MC/TN/RJ11, ESP KT, ESP KT2 und ESP ISDN maßgeschneiderte Pin-Konfigurationen und Spannungsschutzschwellen.

Die Beschaffung dieser spezialisierten Komponenten über autorisierte Vertriebskanäle gewährleistet die volle Rückverfolgbarkeit und die Einhaltung internationaler Sicherheitsstandards. Peking Zhongping Technology (Beijing Zhongping Technology) agiert als vertrauenswürdiger regionaler Anbieter und bietet professionelle technische Beratung sowie sofort verfügbare lokale Bestände, um Engineering-Teams bei der Auswahl passender Kreuzverweismodelle für komplexe industrielle Netzwerk-Upgrades zu unterstützen.

Häufig gestellte Fragen (FAQ)

1. Welche Normen regeln die Leistungstests der ABB Furse ESP MC-Serie?

Das Produkt wird in Übereinstimmung mit IEC/BS EN 61643-21 getestet, was Leistungsanforderungen und Testmethoden für Überspannungsschutzgeräte abdeckt, die an Telekommunikations- und Signalisierungsnetzwerke angeschlossen sind.

2. Unterstützt das Gerät Power-over-Ethernet-Anwendungen?

Ja, das Design unterstützt den PoE-Betrieb und nimmt Standard-Gleichstrom-Versorgungsspannungen und kontinuierliche Stromlasten von bis zu 1,0 A über die Twisted-Pair-Leiter auf.

3. Kann dieser Überspannungsschutz Cat-6-Hochgeschwindigkeits-Datenübertragungen ohne Verringerung der Netzwerkgeschwindigkeit verarbeiten?

Ja, spezifische Varianten sind mit einer optimierten Impedanzanpassung konstruiert, um die Cat-6-Leistung bis zu 1 Gbit/s mit minimaler Einfügungsdämpfung und geringem Nebensprechen zu unterstützen.

4. Ist für die Installation ein separates Erdungskabel erforderlich?

Ja, das Gerät erfordert eine niederohmige Verbindung von seiner Erdungsklemme direkt zur Gehäuse-Erdschiene oder Metallrückplatte unter Verwendung eines Leiters von mindestens 4,0 mm².

5. Wie schützt das Gerät sowohl gegen Gleichtakt- als auch gegen Gegentaktüberspannungen?

Die interne mehrstufige Schaltung bietet einen umfassenden Schutz über alle einzelnen Aderleiter und Schirmelemente hinweg, um sowohl Ader-zu-Ader- als auch Ader-zu-Erde-Transienten zu klemmen.

6. Welche Art der physischen Montage wird vom Gehäuse unterstützt?

Das Gehäuse verfügt über eine integrierte Grundfläche, die für die direkte Aufsteckmontage auf Standard-35-mm-DIN-Hutschienen in industriellen Schaltschränken ausgelegt ist.

7. Welche alternativen Varianten sind für Nicht-Ethernet-Kommunikationsleitungen verfügbar?

Die Produktfamilie umfasst spezialisierte Varianten wie ESP MC/TN/RJ11 für Telekommunikationsbuchsen sowie die Modelle ESP KT, ESP KT2 und ESP ISDN für verschiedene Signalisierungsschnittstellen.

8. Welche Beschaffungsunterstützung wird für die dringende Anlagenwartung bereitgestellt?

Peking Zhongping Technology (Beijing Zhongping Technology) bietet eine reaktionsschnelle technische Beratung und zugängliche lokale Lagerbestände, um die schnelle Lieferung von Ersatzteilen für die geplante oder Notfallwartung zu unterstützen.
