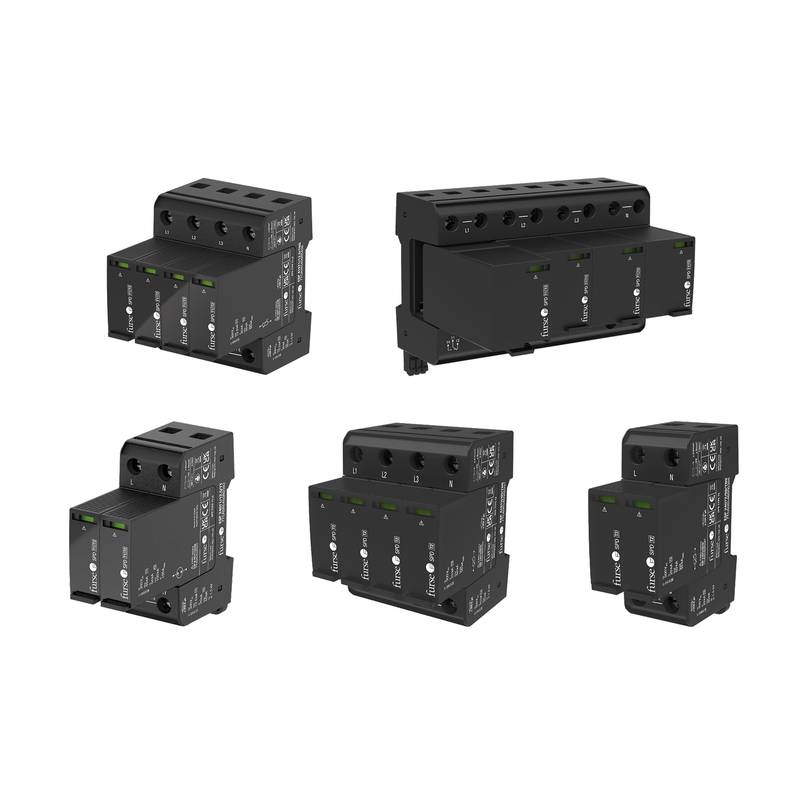

Die Furse ESP 240 Serie bietet robuste Überspannungsableiter-Lösungen für 230 V Einphasen-Installationen am Einspeisepunkt. Diese Typ-2-SPD-Einheiten wurden entwickelt, um transiente Überspannungen zu dämpfen, und schützen empfindliche Automatisierungstechnik vor Teilblitzströmen und induzierten Schalthandlungsspitzen.
Moderne Industrieautomatisierungsanlagen sind kritischen Ausfallrisiken durch transiente Überspannungen ausgesetzt, die über die Einspeisepunkte eindringen oder über benachbarte Stromleitungen induziert werden. Die Produktreihe Furse ESP 240 D1/M1/T3 begegnet diesen Herausforderungen durch den Einsatz einer koordinierten mehrstufigen Schutzarchitektur gemäß den Verdrahtungsvorschriften BS EN 62305 und BS 7671. Diese Geräte arbeiten in einphasigen 230 V Netzen und verarbeiten sowohl direkte Stoßströme als auch indirekte 8/20-Wellenformen. Aktive Statusanzeigeparameter melden sofort Systemunregelmäßigkeiten wie Stromausfall, Phasenverlust oder abnorme Neutralleiter-Erde-Spannungsspitzen und gewährleisten so eine unterbrechungsfreie Überwachung für Anlageningenieure.
Technische Daten
Nennspannung Phase gegen Neutralleiter Uo: 240 VAC @ 50 Hz / 60 Hz
Maximale Dauerspannung Uc: 280 VAC @ 200 - 280 V
Ableiterklasse Typ: Typ 1 + 2 + 3 @ BS EN 61643
Blitzstoßstrom Iimp: 12.5 kA @ 10 / 350 µs Wellenform
Nennableitstoßstrom In: 20 kA @ 8 / 20 µs Wellenform
Maximaler Ableitstoßstrom Imax: 40 kA @ 8 / 20 µs Wellenform
Schutzpegel Up: < 600 V @ Full Mode Schutz
Kurzschlussfestigkeit: 25 kA @ 50 Hz
Maximaler Vorsicherungswert: 125 A @ gL-Typ
Ableitstrom zur Erde: < 250 µA @ Nennbetriebsspannung
Anzeigestromkreis: < 10 mA @ Betriebszustand
Schaltleistung des potentialfreien Kontakts: 1 A @ 250 VAC (RMS)
Umgebungstemperaturbereich im Betrieb: -40°C - +80°C @ Betrieb
Gehäuseschutzart: IP20 @ IEC 60529
Leiterquerschnitt: 25 mm² max. feindrähtig @ Schraubklemmen
Anzugsdrehmoment: 4.5 Nm max. @ Klemmen
Systemintegration und Hardware-Setup
Eine ordnungsgemäße Installation des Überspannungsableiters erfordert die strikte Einhaltung kurzer, geradliniger Kabelführungspraktiken, um induktive Spannungsabfälle bei hochfrequenten Transienten zu minimieren. Das Gerät wird auf einer Standard-35-mm-Hutschiene im Hauptverteiler oder in einem speziellen witterungsbeständigen Gehäuse montiert. Schließen Sie ankommende Außen-, Neutral- und Schutzleiter direkt mit feindrähtigen Kupferkabeln bis zu 25 mm² an die dafür vorgesehenen Klemmen an und wenden Sie ein maximales Anzugsdrehmoment von 4,5 Nm an. Für Schwachstromabzweige oder Steckdosenverteiler bis 16 A lassen sich Varianten wie der ESP 240T3/SKT oder Inline-Modelle (ESP 240D-10A und ESP 240D-32A) direkt in Unterverteilungsstränge integrieren. Der integrierte potentialfreie Wechslerkontakt ermöglicht eine nahtlose Integration in speicherprogrammierbare Steuerungen oder Gebäudemanagementsysteme und überträgt aktive Voralarm-Warnungen sowie Phasenverlustmeldungen über einfache Schraubklemmenverdrahtung.
Zuverlässigkeit und Umweltbeständigkeit
Die Baugruppe wurde für raue Industrieumgebungen entwickelt und verfügt über ein robustes Gehäusedesign, das Umgebungstemperaturen von -40 °C bis +80 °C standhält. Interne mehrstufige thermische Trennvorrichtungen isolieren gealterte Komponenten bei anhaltenden Überspannungsereignissen sicher, ohne das Risiko eines thermalen Durchgehens oder einer Beeinträchtigung der elektrischen Grundsicherheit. Die integrierte dreifache optische Statusanzeige liefert klare Diagnosen: Grün zeigt die volle Schutzfähigkeit an, die Kombination aus Grün und Red signalisiert einen reduzierten Schutz, der einen planmäßigen Austausch erfordert, und dauerhaftes Rot bedeutet das Ende der Lebensdauer. Darüber hinaus erkennen aktive Warnfunktionen gefährliche Neutralleiter-Erde-Potenzialverschiebungen, die durch Verdrahtungsfehler oder schwere Phasenunsymmetrien verursacht werden, wodurch nachgeschaltete Automatisierungsanlagen geschützt und ungeplante industrielle Wartungskosten minimiert werden.
Auswahlempfehlung und alternative Optionen
Die Auswahl des richtigen Überspannungsschutzgeräts hängt vom Blitzschutzniveau der Anlage, der strukturellen Risikoabschätzung und der Nähe zu ankommenden Versorgungsleitungen gemäß BS EN 62305 ab. Hauptverteiler mit hoher Exposition profitieren von Modulen mit hoher Kapazität wie dem ESP 240 D1 oder M1, während lokalisierte Steckdosenabzweige und empfindliche Lasten spezielle nachgeschaltete Varianten wie den ESP 240T3/SKT oder abgesicherte Inline-Alternativen (ESP 240D-10A und ESP 240D-32A) erfordern. Für Kunden, die eine professionelle Querverweisprüfung oder eine lokale Beschaffung wünschen, unterhält Beijing Zhongping Technology ein umfangreiches regionales Sofortversandlager und bietet kompetenten technischen Support, um exakte elektrische Parameter abzustimmen.
Häufig gestellte Fragen (FAQ)
1. Was ist die Hauptfunktion des Furse ESP 240 Überspannungsableiters in einem 230 V Netz?
Er bietet einen kombinierten Typ-1-, -2- und -3-Schutz an Einspeisepunkten oder Unterverteilern und leitet direkte Blitzströme sowie induzierte transiente Überspannungen sicher von empfindlichen einphasigen Automatisierungselektroniken weg.
2. Wie sind die Lieferzeiten und die Lagerverfügbarkeit für diese Serie über Ihre Vertriebskanäle?
Beijing Zhongping Technology bevorratet originale Furse-Komponenten lokal, was eine schnelle Auftragsabwicklung und den sofortigen Versand für industrielle Standard-Bestellnummern ermöglicht.
3. Wie arbeitet die Full Mode Schutzarchitektur über die Leiter hinweg?
Das Full Mode Design bietet einen verbesserten Schutz mit niedriger Restspannung über alle Kopplungsmodi hinweg, einschließlich Phase-Neutralleiter, Phase-Erde und Neutralleiter-Erde.
4. Was bedeuten die verschiedenen LED-Statusanzeigen im Routinebetrieb?
Eine grüne Anzeige bestätigt den vollen Schutzstatus, eine kombinierte grün-rote Leuchte zeigt eine reduzierte Schutzkapazität an, die einen Austausch des Geräts erfordert, und eine rote Anzeige weist auf den vollständigen Verlust des Schutzes hin.
5. Kann der potentialfreie Kontakt an eine externe SPS oder ein Alarmsystem angeschlossen werden?
Ja, der integrierte potentialfreie Wechslerkontakt wird direkt an Gebäudemanagementsysteme oder externe Signalgeber angeschlossen, um Voralarme, Phasenverlust oder ausgelöste Sicherungen zu signalisieren.
6. Was ist die empfohlene Vorsicherung für die Installation dieses Überspannungsableiters?
Das Gerät erfordert eine externe Vorsicherung von höchstens 125 A gL, um eine ordnungsgemäße Kurzschlusskoordination und eine sichere elektrische Trennung unter extremen Fehlerbedingungen zu gewährleisten.
7. Wie sollte das Gerät verdrahtet werden, um induktive Spannungsanhäufungen zu minimieren?
Installateure müssen Anschlusskabel so kurz, gerade und direkt wie möglich halten oder Reihenschaltungskonfigurationen an Stromversorgungen mit geringerem Strom verwenden, um additive Leitungsspannungen zu eliminieren.
8. Bietet dieses Gerät Schutz vor gefährlichen Neutralleiter-Erde-Spannungsfehlern?
Ja, das Gerät verfügt über einen aktiven Warnmechanismus, der blinkt, um Bediener vor potenziell gefährlichen Abweichungen der Neutralleiter-Erde-Spannung infolge von Verdrahtungs- oder Erdungsfehlern zu warnen.
