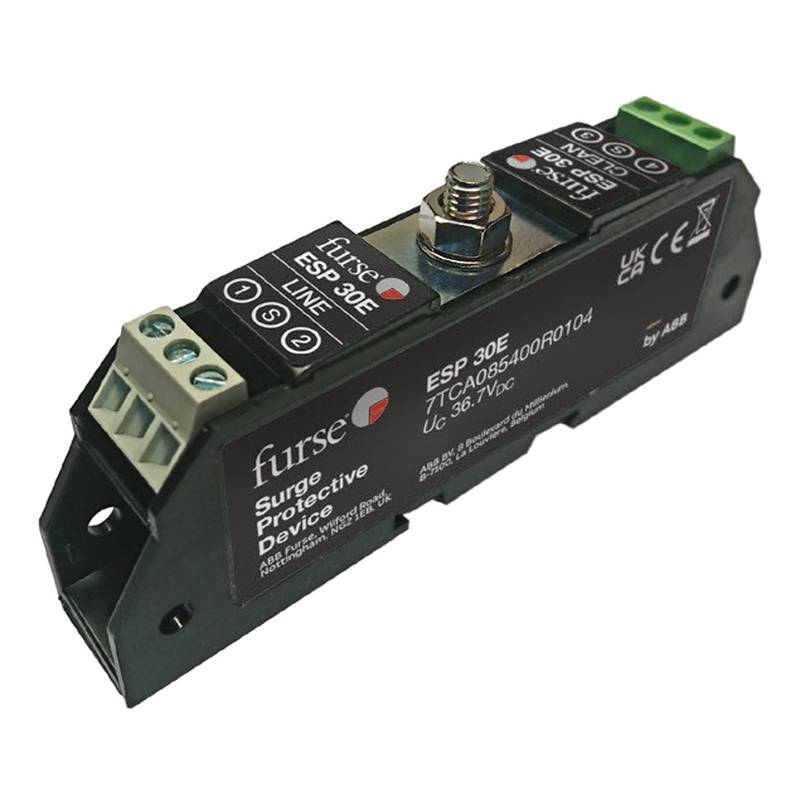

Der Furse ESP 30E Signal-Schutzschalter und seine zugehörigen Varianten bieten eine robuste Ableitung transienter Überspannungen für 30V-Mess- und Regelkreise. Entwickelt in einem schmalen 7-mm-Hutschienenformat, schützen diese Geräte empfindliche Automatisierungsinfrastrukturen vor blitzinduzierten Überspannungen, ohne die Anordnung in hochdichten Schaltschränken zu beeinträchtigen.
Industrielle Mess- und Steuerungsnetzwerke in Außenproduktionsanlagen, petrochemischen Werken und Stromerzeugungsanlagen sind schwerwiegenden elektrischen Umweltgefahren ausgesetzt. Lange Strecken ungeschirmter oder schlecht geerdeter Signalkabel wirken häufig wie Antennen und nehmen Hochenergie-elektromagnetische Impulse sowie transiente Überspannungsspitzen auf, die durch nahegelegene Blitzeinschläge oder schwere induktive Schaltvorgänge erzeugt werden. Wenn sich diese Hochspannungsimpulse direkt in den Kontrollraum ausbreiten, überschreiten sie problemlos die dielektrische Stehspannung empfindlicher analoger Eingabekarten, speicherprogrammierbarer Steuerungen und verteilten Steuerungsschnittstellen. Solche Ausfälle führen zu katastrophalen Kartenzerstörungen, längeren Systemausfallzeiten und teuren Notreparaturen. Um diese Schwachstellen zu verhindern, müssen Überspannungsschutzgeräte so konstruiert sein, dass sie transiente Energie sicher zur Erde ableiten und gleichzeitig einen geringen Innenwiderstand aufrechterhalten, um die Signalintegrität zu wahren. Der Furse ESP 30E und verwandte Schleifenschutzmodelle begegnen diesen Herausforderungen durch die Kombination einer mehrstufigen transienten Unterdrückungsschaltung mit der Einhaltung internationaler elektrischer Schutzstandards.
Technische Daten
Nominale Betriebsspannung: 30 VDC bei 25°C
Maximale Dauerspannung Uc: 34 VDC bei 25°C
Maximaler Laststrom: 0,5 A bei 45°C
Schleifenwiderstand pro Leitung: 2,2 Ω bei 20°C
Bandbreite: 1,0 MHz bei 50 Ω System
Reihenwiderstand: 4,4 Ω Gesamtschleife bei 20°C
Maximaler Ableitstrom In (8/20 µs): 10 kA bei 8/20 µs Wellenform
Blitzprüfstrom Iimp (10/350 µs): 2,5 kA bei 10/350 µs Wellenform
Schutzpegel Up (Ader-an-Ader): 45 V bei 1 kV/µs Anstiegsrate
Schutzpegel Up (Ader-an-Erde): 650 V bei 1 kV/µs Anstiegsrate
Kapazität Ader-an-Ader: 1,0 nF bei 1 kHz
Kapazität Ader-an-Erde: 60 pF bei 1 kHz
Temperaturbereich: -40°C - +80°C Betrieb
Montageart: Hutschiene TS35 bei 35 mm Standardschiene
Modulbreite: 7,0 mm bei schmalem Profilgehäuse
Gehäuseschutzart: IP20 bei IEC 60529
Prüfnormkonformität: IEC/BS EN 61643-21 bei Klasse D+C+B geprüft
Systemintegration und Hardware-Setup
Die Integration von Signalschutzgeräten in bestehende Regelkreise erfordert sorgfältige Aufmerksamkeit hinsichtlich der physischen Montage, der Verdrahtungstopologie und der Erdungskontinuität. Die Breite von 7 mm der ESP 30E- und SL30-Module ermöglicht es Ingenieuren, die Schienenbelegung in überfüllten Rangierverteilern und Messanschlusskästen zu maximieren. Die Hutschiene sorgt für eine sichere mechanische Fixierung und stellt gleichzeitig einen direkten niederohmigen elektrischen Pfad zur Montageschiene her, die mit einem massiven Kupferleiter an die zentrale Erdreferenzschiene angeschlossen werden muss. Die Feldverdrahtung von Zweidraht-Messumformern, wie z. B. 4-20mA-Schleifen oder RTD-Sensoren, wird direkt an die Eingangslemmen angeschlossen, während geschützte Ausgangsleitungen zu den analogen Eingabekarten des DCS oder der PLC weitergeführt werden. Für die Übertragung aller analoger Signale sollten geschirmte Twisted-Pair-Kabel verwendet werden, um die Aufnahme elektromagnetischer Störungen zu minimieren. Der Kabelschirm muss an der dafür vorgesehenen Erdungsklemme des Schutzsockels ordnungsgemäß aufgelegt werden, um sicherzustellen, dass kapazitive Störungen vom Messkreis abgeleitet werden, ohne unerwünschte Erdschleifen zu erzeugen, die Signaldrift- oder Messversatzfehler verursachen könnten.
Zuverlässigkeit und Umweltbeständigkeit
Rauhe Industrieumgebungen erfordern Hardware, die unter extremen thermischen, mechanischen und elektrischen Belastungsbedingungen ihre Funktionsstabilität bewahrt. Die in der Furse ESP-Serie verwendeten Gehäusematerialien bestehen aus hochwertigen, selbstverlöschenden Technopolymeren, die strengen Entflammbarkeitsstandards entsprechen und interne Komponenten vor lokaler Hitze und physischen Einwirkungen schützen. Halbleiter-Avalanche-Diodentechnologie und Hochleistungs-Gasableiter arbeiten Hand in Hand, um wiederkehrende transiente Energiestoße zu absorbieren, ohne vorzeitige Alterung oder thermisches Durchgehen zu erleiden. Das interne Leiterplattenlayout minimiert parasitäre Induktivität und Kapazität und stellt sicher, dass die Schutzelemente innerhalb von Nanosekunden nach einem Überspannungsereignis schnell auslösen. Darüber hinaus widerstehen die robusten mechanischen Anschlusspunkte einem Lösen durch ständige Anlagenvibrationen von nahegelegenen rotierenden Maschinen, Pumpen und Kompressoren. Dieses hohe Maß an physischer und elektrischer Widerstandsfähigkeit verlängert die Lebensdauer der Schutzmodule und verringert die Häufigkeit von Komponentenwechseln während geplanter Anlagenstillstände.
Auswahlempfehlungen und alternative Optionen
Die Auswahl der richtigen Schleifenschutzvariante hängt streng von den elektrischen Eigenschaften der Feldinstrumentierung ab. Die Standardmodelle ESP 30E und SL30 eignen sich für allgemeine 30V-Zweidraht-Regelkreise, während die dedizierte Variante ESP SL30L/4-20 speziell für gespeiste 4-20mA-Stromschleifen optimiert ist, um den Einfügungsspannungsabfall zu minimieren. Für Temperaturmesskreise, die Dreileiter-Widerstandsthermometer verwenden, bieten die Varianten ESP RTD und ESP SL RTD einen ausgewogenen Schutz über alle drei Leiter, um Messfehler durch ungleiche Leitungsuchänderungen zu verhindern. Beijing Zhongping Technology (北京众平科技股份有限公司) bietet umfassenden Engineering-Support, um lokalen Industriekunden dabei zu helfen, R&I-Fließbilder zu überprüfen, Schleifenimpedanzanforderungen zu bewerten und geeignete Querverweis-Bestellnummern für bestehende Steuerungssystem-Upgrades auszuwählen. Das technische Personal unterstützt Sie gerne bei der Ermittlung der genauen Lagerverfügbarkeit für dringende Anlagenwartungsanforderungen und routinemäßige Erwägungen zur Anlagenerweiterung.
Häufig gestellte Fragen (FAQ)
1. Wie lautet die typische Lieferzeit für Standard-Lagerbestellungen?
Standard-Lagerartikel werden in der Regel innerhalb von ein bis zwei Werktagen ab lokalen Distributionslagern bearbeitet und versandt.
2. Welche Gewährleistung gilt für diese Signalschutzgeräte?
Alle gelieferten Einheiten beinhalten eine umfassende 12-monatige Herstellergarantie, die Materialfehler und Fabrikationsfehler abdeckt.
3. Wie wirkt sich die Breite von 7 mm auf das Schaltschrankdesign aus?
Das ultraschlanke 7-mm-Profil ermöglicht eine hochdichte Montage auf Standard-Hutschienen und reduziert den linearen Platzbedarf im Schaltschrank für den Mehrkanal-Schleifenschutz erheblich.
4. Können diese Schutzgeräte auf spannungsführenden 4-20mA-Stromschleifen installiert werden?
Ja, Steckvarianten ermöglichen es, einzelne Schutzmodule ohne Unterbrechung des Stromflusses oder Trennung der Feldverdrahtung aus dem Sockel zu ziehen und zu ersetzen.
5. Verursachen diese Geräte einen messbaren Widerstand in RTD-Schaltungen?
Der interne Serienwiderstand wird streng minimiert, aber Ingenieure sollten den angegebenen Schleifenwiderstand bei der Berechnung der Gesamtschaltungstoleranzen für hochpräzise Temperaturmessungen berücksichtigen.
6. Welcher Standard regelt die Prüfprotokolle für diese Überspannungsschutzgeräte?
Alle Geräte werden gemäß den Normen IEC/BS EN 61643-21 für Betriebsleistungs-Parameter der Klassen D, C und B streng geprüft.
7. Wie wird eine ordnungsgemäße Erdung für die auf Hutschienen montierten Einheiten erreicht?
Die Erdung erfolgt automatisch über den leitfähigen Montagefuß auf einer ordnungsgemäß verbundenen TS35-Hutschiene, die mit der Hauptsystem-Erdschiene verbunden ist.
8. Sind Ersatzmodule separat erhältlich, ohne den Basis-Klemmenblock zu wechseln?
Ja, die Steckarchitektur ermöglicht es dem Wartungspersonal, beeinträchtigte Schutzmodule auszutauschen, während die permanente Verdrahtungsbasis unberührt auf der Schiene verbleibt.
