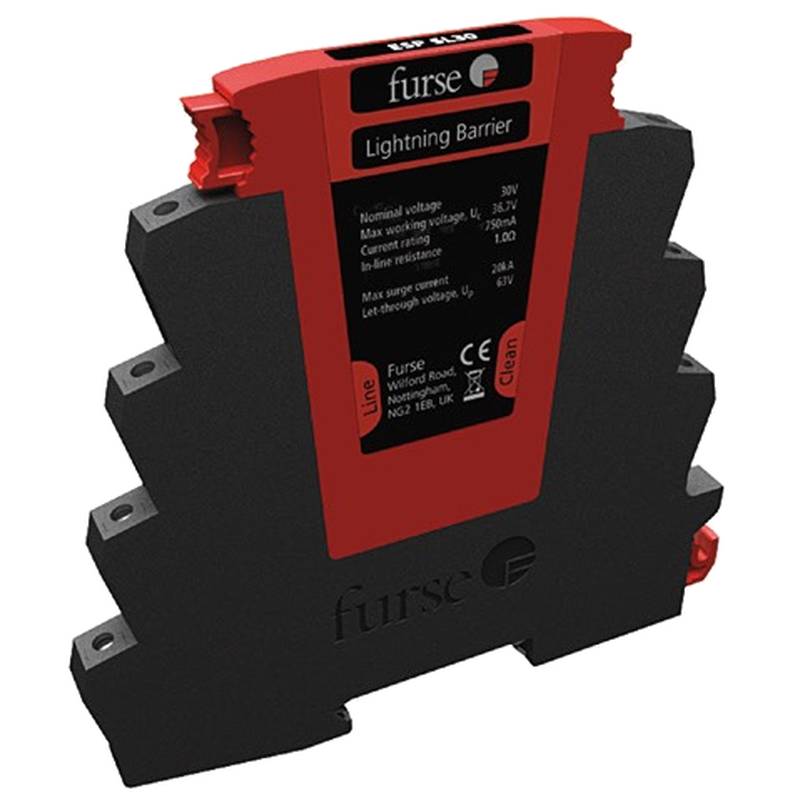

Die Überspannungsschutzgeräte Furse ESP SL15X und ESP SL30X bieten einen eigensicheren Überspannungsschutz für Daten-, Signal- und Kommunikationskreise, die in explosionsgefährdeten Bereichen betrieben werden. Nach ATEX- und IEC-Normen zertifiziert, schützen diese Einheiten empfindliche Messstromkreise vor elektromagnetischen Blitzimpulsen, ohne die Explosionssicherheit zu beeinträchtigen.
Feldgeräte, die in explosiven Atmosphären eingesetzt werden, sind ständigen Risiken durch elektromagnetische Blitzimpulse und Schaltüberspannungen ausgesetzt, die über lange Signalleitungen induziert werden. Wenn hochenergetische Überspannungen in Bereiche der Zone 1 oder Zone 2 vordringen, können sie hohe Spannungen oder thermische Lichtbögen erzeugen, welche die Integrität des Ex-Bereichs gefährden. Die Überspannungsschutzgeräte Furse ESP SL15X und ESP SL30X wurden speziell entwickelt, um diese Bedrohungen zu mindern, indem sie transiente Ströme sicher zur Erde ableiten und gleichzeitig eine strenge elektrische Trennung aufrechterhalten. Diese Schutzgeräte sind für den Einsatz unter strengen ATEX- und IEC-Rahmenbedingungen zugelassen und integrieren eine mehrstufige Hybridschutzschaltung, die schnell ansprechende Halbleiterkomponenten mit hochbeanspruchbaren Gasableitern kombiniert. Dieses Design stellt sicher, dass die Restspannungen (Let-Through Voltages) außergewöhnlich niedrig bleiben, wodurch empfindliche elektronische Frontends in Industrietransmittern, Durchflussmessern und seriellen Kommunikationsschnittstellen vor katastrophalen Ausfällen geschützt werden.
Technische Daten
Nennspannung: 15 V @ ESP SL15X
Nennspannung: 30 V @ ESP SL30X
Maximale Betriebsspannung Uc: 16,7 VDC @ ESP SL15X
Maximale Betriebsspannung Uc: 36,7 VDC @ ESP SL30X
Nennstrom: 750 mA @ Signalkreis
Durchgangswiderstand (In-Line Resistance): 1,0 Ω @ Pro Leitung ± 10%
Bandbreite: 45 MHz @ -3 dB 50 Ω System
Max. Ableitstoßstrom: 20 kA @ 8 / 20 μs Wellenform
Restspannung Up: 63 V @ 1 kV / μs Test
Umgebungstemperaturbereich: -40°C - +80°C @ Betrieb
Montageart: Hutschiene (DIN Rail) @ 35 mm
ABB Beststellnummer: 7TCA085400R0065 @ ESP SL15X
ABB Bestellnummer: 7TCA085400R0071 @ ESP SL30X
Systemintegration und Hardware-Setup
Die ordnungsgemäße Installation der Einheiten ESP SL15X und ESP SL30X erfordert sorgfältige Aufmerksamkeit hinsichtlich des Schaltschranklayouts und der Erdungskontinuität innerhalb der Infrastruktur des explosionsgefährdeten Bereichs. Installateure müssen das Schutzgerät auf standardmäßigen 35-mm-Hutschienen so nah wie möglich am geschützten Gerät oder an der Grenze montieren, an der Signalkabel in das Steuergehäuse eingeführt werden. Der integrierte Hutschienenfuß sorgt für eine sichere mechanische Verriegelung und stellt eine niederohmige Erdungsverbindung her. Die Anschlussklemmen nehmen Leiter bis zu 4 mm² auf, was einen sicheren Anschluss von Litzen mit Aderendhülsen oder Doppeladerkonfigurationen ermöglicht. Bei geschirmten Twisted-Pair-Kabeln sollten die äußeren Schirme ordnungsgemäß mit dafür vorgesehenen Erdungsklemmen oder isolierten Schirmbasen (wie den /I-Variantenoptionen) verbunden werden, um Erdschleifen zu verhindern und elektromagnetische Störungen effektiv abzuweisen.
Zuverlässigkeit und Umweltbeständigkeit
Diese für raue Industrieumgebungen entwickelten Überspannungsschutzmodule bieten hohe Betriebszuverlässigkeit und lange Wartungsintervalle unter extremen Bedingungen. Das kompakte Slim-Line-Gehäuse optimiert den Platzbedarf auf der Hutschiene in überfüllten explosionsgeschützten Schaltschränken, ohne die Wärmeableitungskapazität zu beeinträchtigen. Die steckbare modulare Architektur trennt das Elektronikmodul vom Sockel, sodass Wartungspersonal die steckbaren Elemente sicher austauschen kann. Korrosionsbeständige Klemmenblöcke und robuste interne Komponenten sorgen für eine stabile Leistung bei großen Temperaturschwankungen und hoher Luftfeuchtigkeit, wie sie typisch für Petrochemie-Installationen im Freien und Offshore-Plattformen sind.
Auswahlhilfe und alternative Optionen
Die Auswahl des richtigen Modells hängt von der Betriebsspannung des Stromkreises und den spezifischen Anforderungen an die Klassifizierung des explosionsgefährdeten Bereichs ab. Der ESP SL15X (7TCA085400R0065) eignet sich für 15-V-Stromkreise, während der ESP SL30X (7TCA085400R0071) zu 30-V-Messstromkreisen wie Standard-4-20-mA-Stromkreisen mit HART-Kommunikation passt. Für Anwendungen, die eine visuelle Statusanzeige erfordern, bieten LED-integrierte Varianten wie der ESP SL15XL und der ESP SL30XL ein unmittelbares Betriebsstabilisierungs-Feedback. Beim Bezug dieser spezialisierten Komponenten unterhält Beijing Zhongping Technology (北京众平科技股份有限公司) zuverlässige regionale Kanäle, um Ingenieure bei der Querverweisauswahl, der technischen Dokumentation und der authentischen werksoriginalen Lieferung zu unterstützen.
Häufig gestellte Fragen (FAQ)
1. Was ist der Hauptunterschied zwischen den Modellen ESP SL15X und ESP SL30X?
Der ESP SL15X ist für 15-V-Nennsysteme mit einer maximalen Betriebsspannung von 16,7 VDC ausgelegt, während der ESP SL30X für 30-V-Nennsysteme mit einer maximalen Betriebsspannung von 36,7 VDC ausgelegt ist.
2. Sind diese Einheiten für den Einsatz in explosionsgefährdeten Atmosphären zertifiziert?
Ja, beide Modelle sind eigensicher und gemäß ATEX- und IEC-Normen für explosionsgefährdete Bereiche zugelassen.
3. Kann das Wartungspersonal das Schutzmodul ohne Neuverkabelung austauschen?
Ja, das Steckdesign ermöglicht den Austausch des oberen Schutzmoduls vom Sockel aus, ohne die Feldverdrahtung zu trennen oder die Erdungsverbindungen zu stören.
4. Wie hoch ist der maximale Dauernennstrom für diese Signalsschutzgeräte?
Beide Einheiten unterstützen einen maximalen Signalnennstrom von 750 mA.
5. Wie beeinflusst der Durchgangswiderstand die Messgenauigkeit des Stromkreises?
Der niedrige Durchgangswiderstand von 1,0 Ω pro Leitung bewirkt einen minimalen Spannungsabfall, wodurch sichergestellt wird, dass die Messintegrität in analogen und digitalen Stromkreisen unbeeinträchtigt bleibt.
6. Welche Bandbreitenfähigkeit besitzen diese Überspannungsschutzgeräte?
Die Einheiten bieten eine -3-dB-Bandbreite von 45 MHz in einem 50-Ω-System, wodurch sie sich für Hochgeschwindigkeits-Datenübertragungsanwendungen eignen.
7. Wie werden die Geräte bei der Installation geerdet?
Die Erdung erfolgt bequem über den integrierten Klemmmechanismus des Hutschienenfußes oder über dedizierte Erdungsklemmen, die mit dem Systemreferenzpunkt verbunden sind.
8. Welche Drahtgröße wird von den Klemmenblöcken unterstützt?
Die Klemmen nehmen Leiterquerschnitte bis zu 4 mm² auf und eignen sich für massive oder mehrdrähtige Leiter mit Aderendhülsen.
9. Wie sind die Lieferzeit und die Gewährleistung bei der Bestellung über Beijing Zhongping Technology (北京众平科技股份有限公司)?
Beijing Zhongping Technology (北京众平科技股份有限公司) bietet authentische Original-Werkeinheiten, unterstützt durch eine standardmäßige 12-monatige Qualitätsgarantie und einen ansprechbaren lokalen technischen Support.
10. Sind Ersatzsockel verfügbar, falls der Klemmenmontagesockel beschädigt wird?
Ja, Ersatzsockel wie der ESP SLX/B und Varianten mit isoliertem Schirm sind für den Wartungsersatz erhältlich.
