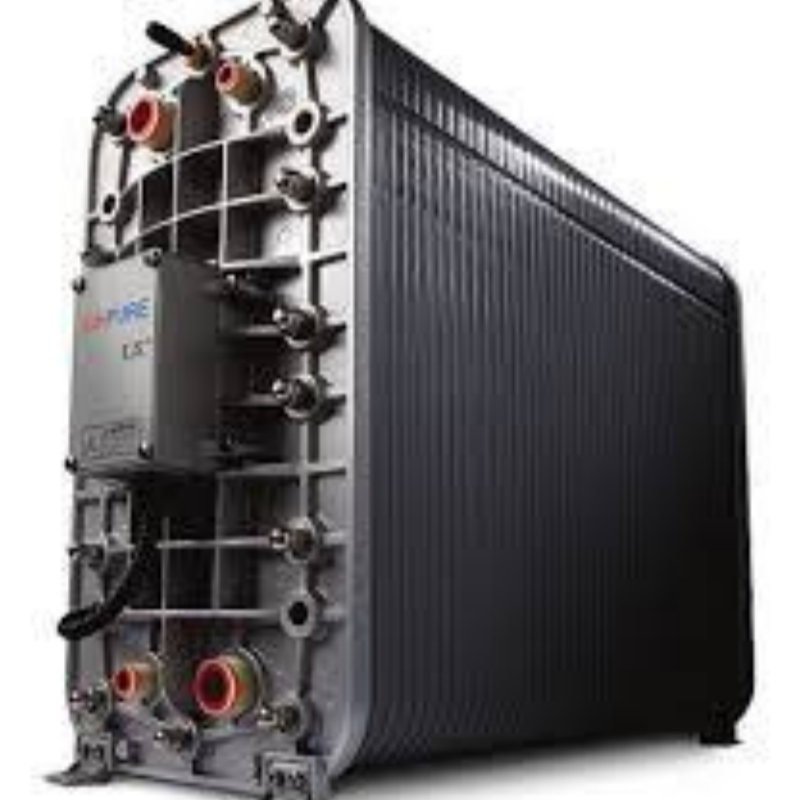

IONPURE EWT-CDISGBD ist ein kontinuierliches Elektrodeionisationsmodul, das für die Wasseraufbereitung in Kraftwerken entwickelt wurde. Es wendet Elektrodeionisationssysteme für die Elektronikfertigungstechnologie an, die für die Dampferzeuger-Abschlämmung (SGBD) in Kernkraftwerken angepasst sind. Es arbeitet kontinuierlich bei 60 °C und 7 bar und ersetzt Einweg-Ionenaustauscherharze in Nuklearqualität, liefert Produktwasser mit einer Leitfähigkeit unter 0,1 µS/cm, erreicht eine Rückgewinnungsrate von 90–95 % und toleriert PWR-Korrosionsinhibitoren und Reduktionsmittel.
Was ist ein CEDI-Modul für die Abschlämmung von Kernkraftwerken?
Ein CEDI-Modul für die Abschlämmung von Kernkraftwerken ist eine elektrochemische Wasseraufbereitungseinheit, die ionische Verunreinigungen aus dem Abschlämmwasser von Dampferzeugern entfernt, damit dieses in den Hauptkondensator zurückgeführt oder innerhalb der Umweltgrenzwerte abgeleitet werden kann. Im Gegensatz zu herkömmlichen Mischbett-Demineralisierern, die Harze in Nuklearqualität verbrauchen, regeneriert es sich kontinuierlich mithilfe eines Gleichstrompotenzials, wodurch die Handhabung von Chemikalien und die Erzeugung fester radioaktiver Abfälle entfallen.
Dieses Produkt ist speziell für die Sekundärkreislauf-Wasserchemie von Druckwasserreaktoren (PWR) konzipiert. Es toleriert die erhöhte Temperatur (bis zu 60 °C) und chemische Zusätze – wie Ammoniak, Ethanolamin und Hydrazin –, die üblicherweise zur pH-Regulierung und Sauerstoffbindung im PWR-Dampfkreislauf verwendet werden und die Standard-CEDI-Module in Elektronikqualität beeinträchtigen.
Hauptspezifikationen
Produkttyp: Kontinuierliches Elektrodeionisationsmodul für SGBD
Modell: IONPURE EWT-CDISGBD
Maximale kontinuierliche Betriebstemperatur: 60 °C (140 °F)
Maximaler Betriebsdruck: 7 bar (100 psi)
Typische Produktwasserleitfähigkeit: <0,1 µS/cm
Wasserrückgewinnung: 90–95 %
Betriebsspannungsbereich: 0–375 VDC
Betriebsstrombereich: 1,0–10,0 A
Maximale Leitfähigkeit des Speisewassers: <25 µS/cm (RO-Permeat)
Speisewasserdruckbereich: 1,4–7 bar (20–100 psi)
Speisewassertemperaturbereich: 5–60 °C (41–140 °F)
Freies Chlor Toleranz: <0,02 ppm (als Cl₂)
Speisewasserhärte (als CaCO₃): <1,0 ppm
Speisewassersilizium (SiO₂): <1,0 ppm
Dichtungstechnologie: Doppelte O-Ring-Abdichtung, leckagefreies Design
Konzentratkreislauf: Nicht erforderlich (keine Salz- oder Konzentratrückführung)
Modulabmessungen (L×Durchmesser): 695,5 mm × 574,2 mm (gemäß Herstellerdatenblatt)
Zertifizierungen: CE-Kennzeichnung, ISO 9001:2015 und ISO 14001:2015 Zertifikate für Produktionsstätten
Chemische Kompatibilität: Tolerant gegenüber Ammoniak, Ethanolamin, Morpholin und Hydrazin in typischen Sekundärkreiskonzentrationen von PWR
Technische Highlights
Die patentierte sofortige Warmwasserfunktion eliminiert Temperaturrampen. Das Modul startet direkt mit 60 °C Abschlämmwasser ohne langsames Aufheizen. Herkömmliche Module erfordern ein schrittweises Aufheizen, um thermische Schocks und Dichtungsschäden zu vermeiden; dieses Design beseitigt diese Einschränkung, ermöglicht einen sofortigen Neustart nach einer Abschaltung und verkürzt die Bedienzeit.
Die doppelte O-Ring-Abdichtung sorgt für einen garantiert leckagefreien Betrieb bei vollem Druck und voller Temperatur. Jede Verbindung zwischen den Kammern verwendet zwei Elastomer-Dichtungen, die ein Überlaufen zwischen den Verdünnungs- und Konzentrationskammern verhindern, selbst bei thermischer Zyklierung. Dies ist entscheidend für die Online-SGBD-Behandlung, bei der ein Leck die Speisewasserchemie des Hauptkondensators beeinträchtigen könnte.
Keine Salz-Einspritzung oder Konzentratrückführung erforderlich. Im Gegensatz zu vielen CEDI-Systemen arbeitet das EWT-CDISGBD ohne eine Sole-Einspritzleitung oder eine Konzentratrückführpumpe. Die Elektrodenkammern arbeiten mit der Leitfähigkeit des Abschlämmwassers selbst, was das hydraulische Design vereinfacht, Nebenaggregate reduziert und den Platzbedarf verringert.
Chemische Toleranz gegenüber PWR-Konditionierungsmitteln ist validiert. Die Membran- und Harzchemie des Moduls sind so gewählt, dass sie einer kontinuierlichen Exposition gegenüber Ammoniak (bis zu 10 ppm als N), Ethanolamin, Morpholin und Hydrazinrückständen standhalten. Eine häufige Frage ist, ob diese Chemikalien irreversible Ablagerungen verursachen – Tests bestätigen eine stabile Produktwasserqualität über den kontinuierlichen Betrieb ohne Beeinträchtigung der Ionenaustauschkapazität nach 4.000 Stunden unter chemischer Belastung.
Hochtemperatur-Dauerbetrieb adressiert direkt SGBD-Bedingungen. Das Modul arbeitet kontinuierlich bei 60 °C, ohne den Abschlämmstrom vorgelagert zu kühlen. Dies vermeidet die Energiekosten, die Investitionskosten für Wärmetauscher und den Platzbedarf, der mit der Kühlung des gesamten Abschlämmstroms vor der Behandlung verbunden ist – ein erheblicher Vorteil für die Anlagenplanung in beengten Hilfsgebäuden.
Anwendungen
Behandlung von PWR-Dampferzeugerabschlämmung zur Wiederverwendung: Reinigt die Abschlämmung von Dampferzeugern, um gelöste Feststoffe und suspendierte Korrosionsprodukte zu reduzieren, was die kontinuierliche Rückführung in den Hauptkondensator ermöglicht. Eliminiert den Verbrauch und die Entsorgung von Ionenaustauscherharzen in Nuklearqualität, die als feste radioaktive Abfälle behandelt werden müssen.
Ersatz von nicht regenerierbaren Ionenaustauscherbehältern in nicht-nuklearen Anlagenbereichen (Balance-of-Plant): Direkter Ersatz von Einweg-Mischbett-Demineralisierern im Abschlämmungsbehandlungssystem, wodurch jährliche Kosten für Harzbeschaffung reduziert und die Handhabung von verbrauchten Harzfässern sowie die Lagerung von radioaktiven Abfällen minimiert werden.
Hochtemperatur-Kondensatpolierung in fossilen Kraftwerken und Kraft-Wärme-Kopplungsanlagen: Anwendbar für industrielle Dampfkessel, bei denen die Temperatur des zurückgeführten Kondensats die Standard-CEDI-Grenzwerte von 45 °C überschreitet. Das für 60 °C ausgelegte Modul poliert heißes Kondensat ohne Kühlung, senkt den Dampfbedarf der Anlage und verbessert den Gesamtwirkungsgrad.
Rückgewinnung von ammoniakhaltigem Abwasser aus Sekundärkreislauf-Ablässen: Behandelt Abwasserströme mit geringer Leitfähigkeit, die Ammoniak und Hydrazin aus Probenleitungen und Ablässen enthalten, und gewinnt Wasser zur Wiederverwendung zurück, anstatt es einem flüssigen radioaktiven Abfallsystem zuzuführen.
Auswahlhilfe
Geeignete Anwendungen:
Sekundärkreislaufsysteme von PWRs, bei denen die Abschlämmtemperatur der Dampferzeuger konstant über 40 °C liegt und eine direkte Rückführung in den Kondensator gewünscht wird – das Modul hält die Leistung bei 60 °C ohne Vorkühlung aufrecht
Anlagen, die darauf abzielen, Kosten für die Entsorgung von Harzen in Kernkraftwerken außerhalb des Standorts zu eliminieren und das Volumen radioaktiver Abfälle zu reduzieren – die Amortisation erfolgt in der Regel innerhalb von 2–3 Betriebszyklen
Nachrüstung in bestehende Abschlämm-Demineralisierungsanlagen mit begrenztem Platzangebot, wobei die hydraulische Einfachheit des fehlenden Konzentratrückführkreislaufs die Neuverrohrung minimiert
Wasserchemieprogramme im Sekundärkreislauf mit Ammoniak- oder Ethanolamin-pH-Regulierung und Hydrazin-Sauerstoffbindung, bei denen die chemische Toleranz von CEDI teure Vorbehandlungen vermeidet
Nicht empfohlen für:
Anwendungen, die ultrareines Wasser mit einem spezifischen Widerstand über 18 MΩ·cm und Siliziumdioxid und Bor im ppt-Bereich erfordern, wie z. B. in der Halbleiterwafer-Fertigung. Das EWT-CDISGBD liefert ein Produkt mit <0,1 µS/cm, das für die Kraftkreislaufchemie geeignet ist, aber nicht die Anforderungen für die Elektronik-Reinigung erfüllt. Für ultrahoch reines Wasser in der Mikroelektronik wählen Sie IONPURE VNX55-EX Module.
Polierung von RO-Permeat bei niedrigen Temperaturen (typischerweise 20–35 °C) ohne chemische Zusätze. Obwohl das Modul funktioniert, werden seine thermischen und chemischen Widerstandsfähigkeitsmerkmale nicht voll ausgenutzt. Standardmodule der LX- oder IP-LXM-Serie bieten für herkömmliche Anwendungen eine gleichwertige Leistung zu geringeren Kosten.
Speisewasser mit einer Härte über 1,0 ppm oder einem Siliziumdioxidgehalt über 1,0 ppm. Kalkablagerungen bei 60 °C können Membranen irreversibel verunreinigen; eine ordnungsgemäße vorgelagerte RO- und Enthärtungsbehandlung muss beibehalten werden.
FAQ
1. Wie reduziert das EWT-CDISGBD die Betriebskosten im Vergleich zu Ionenaustauscherharzen in Nuklearqualität?
Das Modul eliminiert den wiederkehrenden Kauf, die Handhabung und die Entsorgung von nicht regenerierbaren Harzen in Nuklearqualität. Die Gesamtkosten sind über einen Zeitraum von fünf Jahren typischerweise 40–60 % niedriger, bedingt durch null Harzersatz, reduzierte Aufbereitung radioaktiver Abfälle und minimale Eingriffe des Bedienpersonals. Die genauen Einsparungen hängen von der Abschlämmmenge und der Chemie ab.
2. Was sind der Preis und die Kosten für den EWT-CDISGBD CEDI-Membranstapel?
Das EWT-CDISGBD-Modul kostet in der Regel zwischen 55.000 und 85.000 USD pro Einheit, abhängig vom Projektumfang und der unterstützenden Ausrüstung. Die Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot und Lieferbedingungen wenden Sie sich bitte direkt an Beijing Zhongping Technology.
3. Kann das EWT-CDISGBD-Modul mit heißem Abschlämmwasser ohne Aufheizverfahren gestartet werden?
Ja. Das patentierte Sofort-Warmwasser-Design ermöglicht den direkten Start mit Abschlämmwasser bei voller Temperatur von 60 °C ohne schrittweises Aufheizen. Es ist keine Aufheizzeit oder Begrenzung der Aufheizrate erforderlich, was die Startdauer nach der Stabilisierung der Dampferzeugerchemie erheblich verkürzt.
4. Welche Vorbehandlung oder welches Speisewasser ist vor dem EWT-CDISGBD erforderlich?
Das Speisewasser muss eine vorgelagerte Filtration und eine einstufige Umkehrosmose durchlaufen, um eine Leitfähigkeit unter 25 µS/cm, eine Härte unter 1,0 ppm, einen Siliziumdioxidgehalt unter 1,0 ppm und freies Chlor unter 0,02 ppm zu erreichen. Die typische SGBD-Vorfiltration umfasst einen rückspülbaren Vorfilter und einen Patronen-Schutzfilter vor der RO-Membran.
5. Ist das EWT-CDISGBD-Modul tolerant gegenüber Ammoniak und Hydrazin, die in der Sekundärkreislauf-Wasserchemie von PWRs verwendet werden?
Ja. Die Membranen und Harze des Moduls sind speziell formuliert, um einer kontinuierlichen Exposition gegenüber Ammoniak bis zu 10 ppm, Ethanolamin und Hydrazin bis zu 100 ppb ohne Leistungsverlust oder irreversible Verunreinigung standzuhalten. Dies wurde durch Langzeittests von über 4.000 Stunden unter repräsentativen chemischen Bedingungen validiert.
6. Was sind die Lieferzeit und Vorlaufzeit für das EWT-CDISGBD-Modul?
Die Standard-Herstellungszeit beträgt 10 bis 14 Wochen ab Werk. Für eilige Lieferpläne kann Beijing Zhongping Technology auf Anfrage eine beschleunigte Produktion koordinieren.
7. Bieten Sie vor dem Kauf eine Test-, Pilot- oder Vor-Ort-Leistungsdemonstration an?
Wir arrangieren einen Werksabnahmetest oder für qualifizierte Projekte einen Vor-Ort-Test mit einem einzelnen Modul-Schlitten, der an einem Teilstrom des tatsächlichen Abschlämmstroms betrieben wird. Dies bestätigt die Produktwasserqualität, die thermische Stabilität und die chemische Kompatibilität mit der spezifischen Wasserchemie der Anlage vor der Verpflichtung für das Gesamtsystem.
8. Welche Zertifizierungen oder Qualifikationen für Nukleanwendungen besitzt das EWT-CDISGBD?
Das Modul ist CE-gekennzeichnet und wird unter einem nach ISO 9001:2015 und ISO 14001:2015 zertifizierten Qualitätsmanagementsystem hergestellt. Für nukleare Anwendungen kann das Modul mit einem zertifizierten Materialprüfbericht und einem Funktionsprüfungszertifikat gemäß den Beschaffungsspezifikationen des Kunden geliefert werden.
9. Was ist die erwartete Lebensdauer des EWT-CDISGBD im PWR-Abschlämmdienst?
Die erwartete Lebensdauer beträgt 5 bis 7 Jahre bei kontinuierlichem Betrieb bei 60 °C mit ordnungsgemäßer Vorbehandlung. Die Lebensdauer wird durch allmähliche Membranverunreinigung und irreversible organische Ablagerungen bestimmt; wir empfehlen eine jährliche Spannungsüberwachung und Leitfähigkeitsprofilierung zur Beurteilung der verbleibenden Nutzungsdauer. Überholungs- und Nachstapelservice sind verfügbar.
