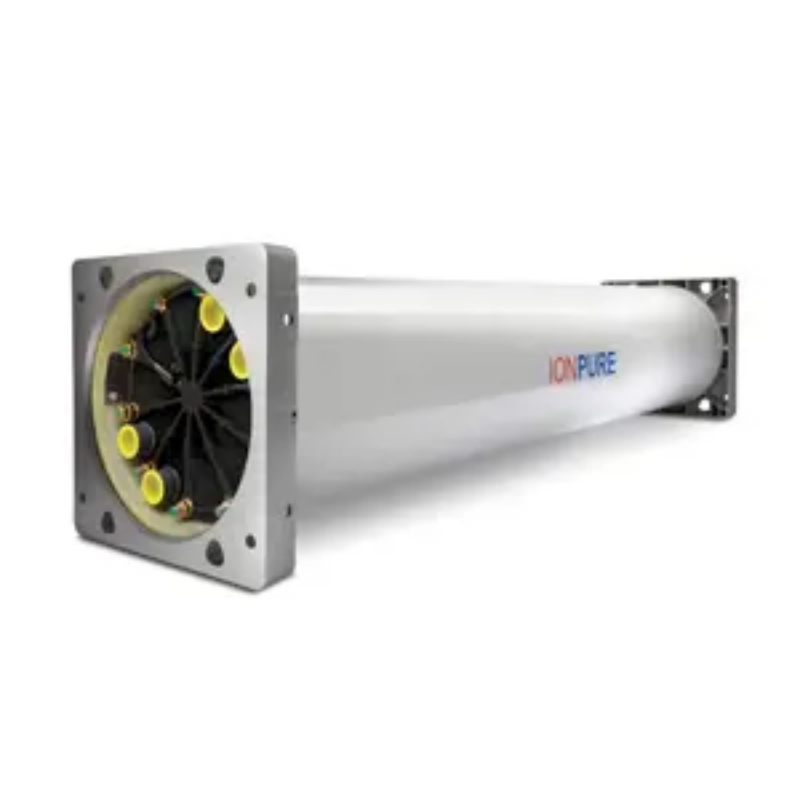

Ionpure VNX55-EX ist ein High-Flow CEDI (kontinuierliche Elektrodeionisierung) Modul für ultrareine Wassersysteme, speziell für Mikroelektronik und Halbleiterherstellung entwickelt. Bewertet für 12,5 m³ / h (55 gpm) Nennproduktfluss, liefert es 18 MΩ · cm Widerstand withamp; gt; 99% Silizium- und Borentfernung, ohne Säure-/kaustische Chemikalien zu arbeiten und 95-97,5% Wasserrückgewinnung zu erreichen.
Was ist ein EDI-Modul für die Wasseraufbereitung?
Ein EDI-Modul ist ein elektrochemisches Wasserreinigungsgerät, das ionisierbare Schadstoffe aus RO-Permeat mit Ionenaustauschmembranen, Mischbettharzen und einem Gleichstrompotential entfernt. Es ersetzt die herkömmliche Mischbettdeionisierung und beseitigt die Notwendigkeit der chemischen Regeneration.
Kontinuierliche Elektrodeionisationsmodule werden nach Durchflusskapazität kategorisiert: kleine Laboreinheiten (typischerweise amp; lt; 1 m³ / h), mittlere industrielle Einheiten und Hochflussmodule für zentrale Anlagenanwendungen. Der VNX55-EX gehört zur Hochstromkategorie, die für die großflächige ultrareine Wasserproduktion in Mikroelektronikfabriken entwickelt wurde, in denen eine konsistente 18 MΩ·cm Wasserqualität und eine Kieselsäure-/Borkontrolle nicht verhandelbar sind.
Hauptspezifikationen
Nominaler Produktfluss: 12,5 m³/h (55 gpm)
Produkt Wasserwiderstand: 18 MΩ · cm (garantiert)
Silizium (SiO) ₂) Entfernung: Amp; > 99%
Borentfernung: Amp; > 99%
Natrium (Na) ⁺) Entfernung: Amp; gt;99.9%
Chlorid (Cl) ⁻) Entfernung: Amp; gt;99.9%
Wasserwiedergewinnung: 95-97,5%
Betriebsspannungsbereich: 0–300 VDC
Betriebsstrombereich: 2,0-13,2 A
Maximale Zufuhrwasserleitung: amp; lt; 10µS/cm
Speisewasserdruckbereich: 2,1-7 bar (30-100 psi)
Fütterwassertemperaturbereich: 20-45 ° C (68-113 ° F)
Maximale Umgebungstemperatur: 45 ° C (113 ° F)
Restfreie Chlortoleranz: amp; lt; 0,02 ppm (als Cl) ₂)
Fütterwasserhärte (als CaCO ₃): Amp; <0,1 ppm
Fütterwasser Silizium (SiO) ₂): Amp; lt; 0,5 ppm
Modulabmessungen (Durchmesser × Länge): 44,45 cm × 213,3 cm (17,5 in × 84 in)
Verbindungstyp: 50 mm Stirnschweißverbindungen aus Polypropylen (PP)
Zertifizierungen: CE gekennzeichnet, ISO 9001: 2015 und ISO 14001: 2015 (Herstelleranlage Zertifikate)
Konzentrat- und Elektrodenfachdichtung: Durchgangsdichtungsdesign
Technische Highlights
Chemikalienfreier Betrieb eliminiert Regenerationsinfrastruktur. Der VNX55-EX nutzt Gleichstrom und membrangetriebene Ionenmigration, um sein Mischbettharz kontinuierlich zu regenerieren. Eine häufige Frage ist, ob das Modul eine Säure- oder kaustische Injektion erfordert - es ist nicht. Keine Neutralisierungsbehälter, chemische Lagerung oder Abfallbehandlungssysteme sind erforderlich, wodurch die Anlagenfläche und die Betriebskomplexität im Vergleich zu herkömmlichen Mischbettpolieren reduziert werden.
95-97,5% Rückgewinnungsrate minimiert die Abwasserentladung. Hohe Wasserrückgewinnung wird durch recirkulierende Konzentrat- und Elektrodenströme erreicht, die nur eine kleine Blutung zur Ableitung senden. In ultrareinen Wasseranlagen, die 100 m³/h RO-Permeat behandeln, bedeutet dies eine Ablehnung von 2,5-5 m³/h, was den Speisewasserbedarf und die Entsorgungskosten im Vergleich zu Ionenaustauschsystemen, die eine regelmäßige Vollstandsregeneration erfordern, erheblich senkt.
Durchgangsdichtung verhindert äußeres Lecken. Die Doppel-O-Ring- und Durchgangsdichtungstechnologie an jedem Konzentrationskanal beseitigt die Intercompartment-Leckagen, die die Produktwasserqualität im Laufe der Zeit beeinträchtigen können. Diese Konstruktion ist entscheidend für die Aufrechterhaltung von 18 MΩ · cm Widerstand in Mikroelektronik Polierschleifen.
Integrierte elektrische Anschlusskaste vereinfacht die Feldverdrahtung. Jedes Modul enthält eine vorgeschlossene Anschlusskaste mit fabrik installierten Stromkabeln, die Installationsarbeit reduzieren und Fehlverleitungen der Elektrodenpolarität verhindern.
Verbesserte Silizium- und Borentfernung zielt auf Spezifikationen der Mikroelektronik ab. Garantiert; gt; 99% Entfernung von Kieselsäure und Bor übertrifft die typische Mischbettleistung und adressiert die zwei schwierigsten schwach ionisierten Arten, die Waferdefekte in der Halbleiterherstellung verursachen.
Anwendungen
Halbleiterwafer Fertigung Endpolierung: Produziert 18 MΩ · cm ultrareines Wasser für Wafer Spülen und Immersion Lithographie. Theamp; gt; 99% Borentfernung verhindert p-Typ Doping Kontamination, und Kieselsäureentfernung schützt Optik vor Kieselsäureablagerungen.
Mikroelektronik und Flachbildschirmherstellung: Liefert hochreines Prozesswasser an TFT-LCD-, OLED- und Mikro-LED-Produktionslinien, bei denen ionische Rückstände unter Teile pro Billion gehalten werden müssen.
Stromerzeugung und Kesselzufuhrwasser-Zusammensetzung: Beseitigt den Mischbett-Ionenaustausch in kombinierten Kraftwerken und bietet unter 0,1 µS / cm Leitfähigkeit-Zufuhrwasser für Hochdruckkessel, während gefährliche chemische Handhabung vermieden wird.
Pharmazeutisches gereinigtes Wasser und Wasser für die Injektionsvorbehandlung: Obwohl das endgültige Kompendialwasser Destillation oder Umkehrosmose plus Polieren erfordert, dient der VNX55-EX als kontinuierliche Deionisierungsstufe, die lt;1,3µS/cm Leitfähigkeit pro USPamp; lt; 645amp; gt; stromaufwärts von WFI-Stills, die Destillationsskalierung und den Energieverbrauch reduzieren.
Zentrale Ultrareinwasseranlagen für High-Tech-Industrieparks: Parallele Konfigurationen mehrerer VNX55-EX-Module liefern über 228 m³/h (1.000 gpm) 18 MΩ·cm Wasser aus einem einzigen Polierwassersystem, was die Wasserkosten pro Kubikmeter im Vergleich zu verteilten Point-of-Use-Polieren senkt.
Auswahlberatung
Geeignete Anwendungen:
Wasserbedarf mit hoher Reinheit ab 5 m³/h bis über 50 m³/h, bei dem ein einziges 12,5 m³/h-Modul oder parallele Banken mehrere Mischbettbehälter mit chemischfreiem Betrieb ersetzen
Einkommende RO permeate Qualität consistently≤10µS/cm, freie Chlorverstärker; lt; 0,02 ppm, und Temperatur zwischen 20-45 ° C gehalten - typisch für Doppelpass-RO-Vorbehandlung
Projekte, bei denen die Beseitigung gefährlicher Säuren/kaustischer Chemikalien, Neutralisierungssysteme und Harzaustausche eine Sicherheits- oder Kostenpriorität sind
Mikroelektronik und Halbleiteranlagen, die validierte Siliziummamp erfordern; lt;0,5 ppb und Bornamp; lt;50 ppt in Produktwasser
Nicht empfohlen für:
Speisewasserleitbarkeit von mehr als 10 µS/cm (z.B. Single-Pass RO direkt auf brakigem Wasser mit hohem TDS). Installieren Sie einen sekundären RO oder Weichmacher / Entgasier stromaufwärts oder wählen Sie ein CEDI-Modul aus, das für eine höhere Zufuhrleitfähigkeit wie ein Ionpure VNX30-CDIT bewertet ist.
Wassertemperaturen unter 15°C für längere Zeiten. Niedrige Temperaturen erhöhen die Wasserviskosität und reduzieren die Ionenmobilität, was zu einem Produktwiderstandsfall unter den garantierten 18 MΩ·cm führt. In Kältezufuhrszenarien sollte ein Plattenwärmetauscher mit Anlagenheizwasser das RO-Permeat zur Verstärkung vorwärmen; > 20°C.
Sehr kleines Polieren, bei dem ein einzelnes Modul den erforderlichen Durchfluss übersteigt. Der Betrieb eines 12,5 m³/h-Moduls bei weniger als 20% Drehbewegung kann zu einer ungleichmäßigen Strömungsverteilung und lokalen Harzaufnahme führen. Für Strömungen unter 2,5 m³/h sollten kleinere Ionpure-Module wie die Serie LX oder IP-LXM in Betracht gezogen werden.
FAQ (häufig gestellte Fragen)
1.Welchen Widerstand oder Wasserqualität garantiert der VNX55-EX?
Das Modul garantiert einen Produktwasserwiderstand von 18 MΩ·cm, wenn das Zulaufwasser die erforderlichen Einlassbedingungen erfüllt. Typische gemessene Leistung bei Nennströmung beträgt 17,5-18,2 MΩ·cm, mit Kieselsäure unter 0,5 ppb und Bor unter 50 ppb.
2.Was ist die erwartete Lebensdauer des CEDI-Moduls VNX55-EX?
Das Modul ist für eine Mindestlebensdauer von 7 Jahren unter normalen Betriebsbedingungen mit gleichbleibender Speisewasserqualität ausgelegt. Viele Anlagen erreichen 8 bis 10 Jahre, bevor eine Fabrikrenovierung erforderlich ist. Wir empfehlen regelmäßige Leistungstrendings von Spannung und Produktwiderstand, um das Ende der Lebensdauer vorherzusagen.
3.Wie viel kostet der VNX55-EX und was ist der Preisbereich?
Der VNX55-EX reicht typischerweise von 28.000 bis 45.000 USD pro Modul, abhängig von Projektgröße, Konfiguration und regionaler Verteilung. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot mit Lieferbedingungen kontaktieren Sie Beijing Zhongping Technology direkt.
4.Do bieten Sie eine Versuch-, Miet- oder Pilotprüfung vor vollem Kauf an?
Wir arrangieren Pilotests mit einem vorkonfigurierten Skid mit einem einzigen VNX55-EX-Modul vor Ort des Kunden. Dies bestätigt die Produktwasserqualität und die Rückgewinnungsrate unter den tatsächlichen Futterwasserbedingungen vor der Kapitalbeschaffung. Kontaktieren Sie Beijing Zhongping Technology, um einen Pilotest zu planen.
5.Was sind die Lieferzeit und die Lieferfrist für den VNX55-EX?
Standard ab Werk Lieferzeit ist 8 bis 10 Wochen. Eine beschleunigte Lieferung kann für dringende Projektzeitpläne verfügbar sein. Autorisierte Händler mit regionalem Bestand können die Lieferzeit auf 4 Wochen verkürzen.
6. Welche Zahlungsbedingungen und Finanzierungsmöglichkeiten stehen zur Verfügung?
Wir akzeptieren unwiderrufliche Akkreditive (L / C auf Sicht), Überweisung (T / T) und für qualifizierte Käufer, verschoben Zahlungsbedingungen nach Kreditbewertung. Bei Kapitalprojekten mit mehreren Einheiten kann Beijing Zhongping Technology Meilensteinbasierte Zahlungspläne strukturieren.
7.Welche Vorbehandlungs- oder Futterwasserqualität ist vor dem VNX55-EX erforderlich?
Zufuhrwasser muss RO durchdringen mit Leitfähigkeit; lt; 10µS/cm, Temperatur 20-45°C, freier Chlorverstärker; lt; 0,02 ppm, Härtesamp; lt; 0,1 ppm und Silicium; <0,5 ppm. Doppelpassumgekehrte Osmose mit UV-Dechloring und Wärmeaustausch ist die Standard-Vorbehandlungskonfiguration.
8. Kann der VNX55-EX intermittierend oder im Hot-Standby-Modus betrieben werden?
Das Modul kann bis zu 72 Stunden ohne Wasserstrom in den Rücklaufstandby gestellt werden, solange eine niedrige Trickelspannung (typischerweise 0,5-1 A) aufrechterhalten wird, um Bioverschmutzung und Ionenerschöpfung zu verhindern. Der Start aus dem erweiterten Shutdown erfordert eine Reinigungsspülsequenz.
9.Was sind die laufenden Betriebskosten oder Verbrauchsmaterialien für den VNX55-EX?
Es gibt keine Säure, kaustische oder Harz Ersatz Verbrauchsmaterialien. Die einzigen Betriebskosten sind der Gleichstromverbrauch - typischerweise 0,1-0,3 kWh pro Kubikmeter Produktwasser - plus ein kleiner Ablaufwasserstrom. Die routinemäßige Wartung beschränkt sich auf die jährliche Inspektion von Dichtungen und elektrischen Anschlüssen.
10. Ist Installation und Inbetriebnahme Unterstützung verfügbar, und was umfasst es?
Für die erste Modulinstallation an jedem Standort bieten wir eine fabriksüberwachte Inbetriebnahme und Inbetriebnahme. Dazu gehören Integritätsprüfung, Kalibrierung der Stromversorgung und Bedienerschulung. Erweiterte Serviceverträge über jährliche Gesundheitsprüfungen und Fehlerbehebung vor Ort sind bei Beijing Zhongping Technology verfügbar.
