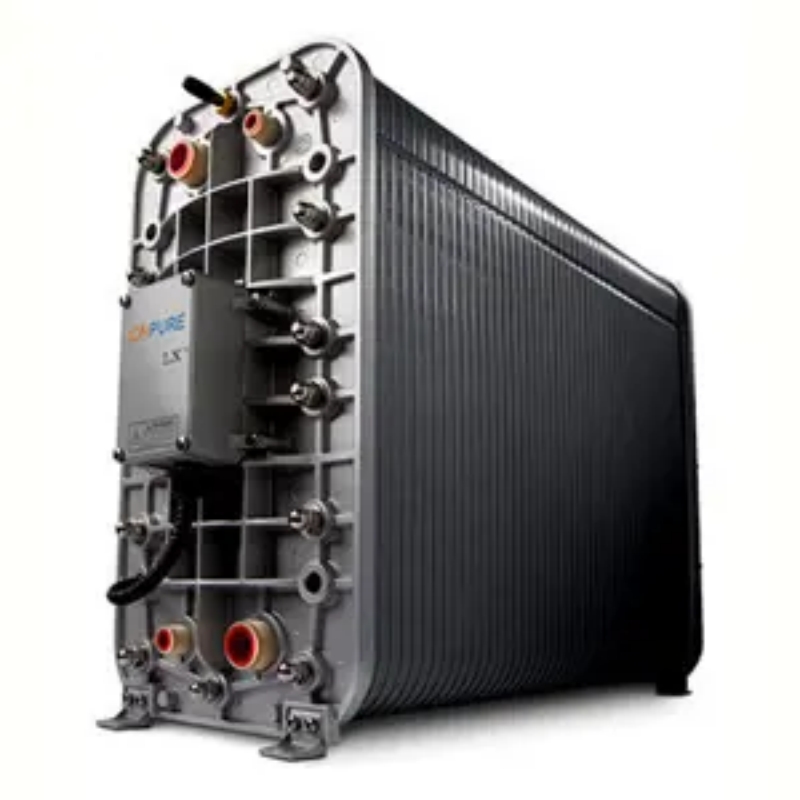

IONPURE LX-Z CEDI System für kontinuierliche Elektrodeionisierung in der Pharmaindustrie Industrielle deionisierte Wasseranlage

Ionpure LX-Z ist ein industrielles kontinuierliches Elektrodeionisierungssystem, das für die Herstellung von hochreinem deionisiertem Wasser ohne chemische Regeneration entwickelt wurde. Betrieb auf RO Permeat Feed≤40μS / cm, liefert dieses industrielle deionisierte Wassersystem 7-17 MΩ · cm Widerstand bei 90-95% Wasserrückgewinnung. Geeignet für Stromerzeugung Kessel Make-up, Elektronik Spülen und pharmazeutische gereinigtes Wasser Schleifen.

Was ist ein kontinuierliches Elektrodeionisierungssystem?

Ein kontinuierliches Elektrodeionisierungssystem (CEDI) ist eine Wasserreinigungstechnologie, die ionisierte Arten aus RO-Permeat entfernt, indem Ionenaustauschharze, Ionenselektive Membranen und ein Gleichstromfeld verwendet werden. Im Gegensatz zu herkömmlichen Mischbettdeionisatoren regeneriert ein CEDI-Modul seine Ionenaustauscharze kontinuierlich in situ mittels Wasserdissoziation (H ⁺ und OH ⁻ Erzeugung), die keine chemische Injektion oder Ausfallzeit für die Regeneration erfordert.

Das Ionpure LX-Z ist ein Platten-und-Rahmen-industrielles CEDI-System, das ein „Full-Fill“-Konzentratfach-Design verwendet – die gesamte Konzentratkammer ist mit Ionenaustauscharz verpackt und durch doppelte O-Ring-dichte Membranen getrennt. Diese Konfiguration bietet eine robuste elektrische Isolation und Betriebsstabilität unter industriellen Dampf- und Kraftwerksbedingungen.

Hauptspezifikationen

Serie:Ionpure LX-Z Industrial CEDI

Produkt Wasserwiderstandsbereich: 7-17 MΩ · cm (bei 25 ° C)

Silizium (SiO) ₂) Entfernungsrate: 90-99%

Wasserwiedergewinnung: 90-95%

Betriebsdruck: maximal 7 bar

Druckabfall: 1,7-2,5 bar

Gleichspannungsbereich: 0-300 V

Gleichstrombereich: 1-6 A

Fütterwasserleitung: amp; lt; 40μS / cm (RO-Permeat)

Fütterwassertemperatur: 5-45°C

Speisewasserdruckbereich: 1,4-7 bar

Fütterwasserhärte: amp; lt;1,0 ppm als CaCO ₃

Fütterwasser Kieselsäure: amp; lt; 1,0 ppm

Futtermittelwasserfreies Chlor: amp; lt; 0,02 ppm

Modullänge (L-Abmessung): 257,0 bis 907,3 mm (variiert je nach Modell)

Modul Mittellinie Abstand (C Dimension): 146,8 bis 747,7 mm (variiert je nach Modell)

Montageorientierung: Indoor-Installation, vermeiden Sie direktes Sonnenlicht

Maximale Umgebungstemperatur: ≤45°C

Dichtsystem: Doppel-O-Ring

Konzentrat Kammer Design: Full-Fill (Harz-verpackt)

Zertifizierungen: CE Mark, ISO 9001, ISO 14000, Halal

Verfügbare Modelle:

IP-LXM04Z

IP-LXM10Z

IP-LXM18Z

IP-LXM24Z

IP-LXM30Z

IP-LXM45Z

Technische Highlights

Full-Fill-Konzentratkammern beseitigen stagnierende Zonen, die in traditionellen CEDI-Designs des Siebtyps gefunden werden. Jeder Strömungsweg innerhalb des Konzentratfächers ist mit Ionenaustauschharz verpackt, das die elektrische Leitfähigkeit über die gesamte Membranoberfläche erhöht. Diese gleichmäßige Stromverteilung unterdrückt lokalisierte Skalierung und verbessert die langfristige Stabilität der Kieselsäureentfernung.

Die doppelte O-Ringdichtung sorgt für einen redundanten Leckschutz an jedem inneren Kreuzungspunkt. Jede Membran- und Abstandsgrenzfläche wird zweimal versiegelt, wodurch das Risiko einer Produktwasservereinigung durch Konzentratstromleckage verringert wird - eine besonders wichtige Überlegung bei der Herstellung von Wasser für Hochdruckkesselherstellung oder Halbleiterherstellung, bei der Spureionenindring kostspielige Korrosion oder Ertragsverluste auslöst.

Keine chemische Regeneration und keine gefährliche Abwasserausgabe.Der LX-Z regeneriert sich kontinuierlich mit elektrochemisch erzeugtem H ⁺ und OH ⁻ Ionen, Beseitigung der Notwendigkeit für Salzsäure oder Natriumhydroxidspeicherung, Neutralisierungsbehälter und Regenerationsrutschinfrastruktur. Die Betriebskosten beschränken sich auf den Stromverbrauch und den periodischen Modulaustausch.

Die In-situ-Regeneration sorgt für eine kontinuierliche Produktwasserversorgung. Systemausfälle für Harzaustausch oder chemische Regeneration werden eliminiert. Für Anwendungen wie 24/7-Turbinenbetrieb oder kontinuierliche pharmazeutische gereinigte Wasserzirkulation ist eine ununterbrochene Leistung eine nicht verhandelbare Betriebsanforderung.

Anwendungen

Kraftwerk Kessel Zufuhrwasser Polieren: Produziert Make-up Wasser withamp; lt; 0,1μS / cm Leitfähigkeit & amp; gt; 10 MΩ · cm Widerstand nach RO-Vorbehandlung. Die Entfernung von Kieselsäure erreicht 99%, wodurch die Übertragung von Kieselsäure direkt auf Dampfturbinen reduziert wird und die Reinigungsintervalle der Turbinenblatte verlängert werden.

Ultrareine Wasservorbehandlung für Halbleiter und Elektronik: dient als primäre Deionisierungsstufe vor Mischbettpolieren oder UV/TOC-Zerstörung in Mikroelektronik-Spülwasserschleifen. Die Rückgewinnungsrate von 90-95% reduziert die Größe des RO-Systems und das Abwasservolumen im Vergleich zu herkömmlichen Ionenaustauschszügen.

Pharmazeutisches gereinigtes Wasser (PW) und Wasser zur Injektion (WFI) Vorbehandlung: Erhält eine konsistente Abwasserleitfähigkeit unter USPamp; lt; 645amp; gt;Überwachung der Konformität.Der kontinuierliche Betrieb ohne Handhabung von chemischen Regenerativen vereinfacht die validierte Zustandswartung in GMP-geregelten Umgebungen.

Chemisches und petrochemisches Prozesswasser: Liefert hochreines Wasser für die Katalysatorzusammenstellung, die Reaktorkühlung und die Produktwaschstufen, in denen die Spureionenvereinigung die Prozessausbeute oder die Einhaltung der Produktspezifikationen beeinflusst.

Allgemeine industrielle Kessel Make-up und Befeuchtung: Ersetzt manuelle Mischbett-Polierer in Anlagen, die keine Genehmigungen für die Handhabung von Chemikalien vor Ort oder Abwasserneutralisierungskapazität haben. Systemfußabdruck ist auf Modulstapel, Gleichrichter und Bedienfeld Abmessungen beschränkt.

Auswahlberatung

Geeignete Anlagen:

Industrieanlagen mit bestehender RO-Vorbehandlung zur Herstellung von Permeat Amp; lt;40μS/cm und versuchen, Säure/kaustische Handhabung und Regenerationsarbeit zu beseitigen

Kontinuierliche 24/7 Betriebsprozesse, bei denen Offline-Regenerationsfenster nicht verfügbar oder teuer sind (Stromerzeugung, kontinuierliche Fertigung, validierte pharmazeutische Schleifen)

Greenfield-Anlagenkonstruktionen, die auf eine Minimierung des Abwassers und eine Kompatibilität mit nuller Flüssigkeitsausgabe (ZLD) abzielen - das Rückgewinnungsverhältnis von 90-95% ist mit Konzentrat-Recycling in RO-Zufuhr erreichbar

Nicht empfohlen für:

Speisewasser mit einer Einlassleitfähigkeit von mehr als 40μS/cm. Hohes TDS RO-Permeat oder direkte erweichte Wasserzufuhr übersteigt die ionische Lastkapazität des Moduls und unterdrückt den Produktwasserwiderstand unter 7 MΩ·cm. Installieren Sie eine RO-Polierstufe oder wählen Sie eine CEDI-Modulvariante mit hoher Temperatur und hohem TDS aus.

Anwendungen, die Amp erfordern; gt; 18,2 MΩ · cm ultrareines Wasser ohne nachgelagertes Polieren. Der LX-Z liefert 7–17 MΩ·cm; für Typ E-1.3 oder SEMI Grade 1 ultrareines Wasser, installieren Sie einen Mischbettdeionisator, UV-Oxidation oder endgültige Ultrafiltrationsstufe stromabwärts des CEDI-Moduls.

Außenumgebungen, die direktem Sonnenlicht oder einer Umgebungstemperatur von über 45°C ausgesetzt sind, werden nicht empfohlen. Installieren Sie das Modul in einem mechanischen Raum, Wasseraufbereitungsgebäude oder in einem isolierten Gehäuse mit Belüftung. Die Sonneneinstrahlung beschleunigt den Abbau der polymeren Membran und fördert biologische Verschmutzung.

FAQ (häufig gestellte Fragen)

1.Was ist die Preisspanne und die Eigentumskosten für ein Ionpure LX-Z System?

Ein LX-Z CEDI-System, das mit Modul, Gleichrichter und Bedienfeld konfiguriert ist, reicht typischerweise von 35.000 bis 120.000 USD, abhängig vom Modulmodell, der Durchflussrate und dem Umfang der Steuerinstrumentation. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot mit aktueller Lieferzeit und technischem Vorschlag kontaktieren Sie Beijing Zhongping Technology direkt. Eine gemeinsame Sorge bei der Beschaffung sind die Gesamtkosten im Vergleich zu Mischbett-DI-Systemen: der LX-Z eliminiert die jährlichen Ausgaben für Salzsäure, Natriumhydroxid und Regenerationsarbeit, wodurch eine Rückzahlung erzielt wird, die viele Strom- und Halbleiteranlagen innerhalb von 2-3 Jahren realisieren, basierend allein auf vermiedenen chemischen Handhabungskosten.

2.Wie wähle ich das richtige LX-Z-Modell für meine gewünschte Durchflussrate und Wasserqualität aus?

Die Modellauswahl wird durch die erforderliche Produktwasserströmungsrate (LPM oder GPM), den Zielwiderstand und die Einlass-RO-Permeatleitung bestimmt. Die sechs verfügbaren Modelle - LXM04Z, LXM10Z, LXM18Z, LXM24Z, LXM30Z und LXM45Z - erstrecken sich über einen Skalierbereich in Modullänge und Membranaktivbereich. Geben Sie Ihre Konstruktionsdurchflussrate, Einlassleitfähigkeit und Zielwasserspezifikation an, und Beijing Zhongping Technology bietet eine Modellempfehlung mit einer berechneten erreichbaren Widerstandsfähigkeit und Wiederherstellung unter Ihren Betriebsbedingungen.

3.Was ist die typische Lieferzeit oder Vorlaufzeit für Ionpure LX-Z Module und Systeme?

Wir versenden LX-Z-Module aus Lager innerhalb von 1-2 Wochen für gängige Modelle. Komplette CEDI-Systeme mit Gleichrichterpaneln und Verbindungsleitungen haben eine Standardlaufzeit von 8 bis 12 Wochen, abhängig von der Systemkomplexität und der kundenspezifischen Herstellung der Steuerplatte. Wir stellen einen bestätigten Lieferplan bei der Annahme der Bestellung zur Verfügung.

4. Ist der LX-Z kompatibel mit bestehenden RO-Systemen und welche Einlasswasserqualität für einen zuverlässigen Betrieb erforderlich ist?

Die Kompatibilität erfordert, dass das RO-Permeat die Mindestanforderungen an die Einlasswasserqualität erfüllt: lt; 40μS/cm, Siliciummamp; lt; 1,0 ppm, Härtesamp; lt;1,0 ppm als CaCO ₃, freier Chlorverstärker; lt; 0,02 ppm, Temperatur 5-45 ° C und Einlassdruck 1,4-7 bar. Wenn Ihr bestehendes RO-System Permeat außerhalb dieser Grenzen erzeugt, geben wir im Rahmen des Projektumfangs Vorbehandlungs-Upgrades - wie z. B. Kartuschenfiltration, Aktivkohle-Dechloring oder ein Second-Pass-RO - an. Viele Beschaffungsanfragen fragen, ob ein CEDI auf einen bestehenden RO-Skid nachgerüstet werden kann; Die Antwort hängt ausschließlich von der RO-Permeat-Qualität und dem verfügbaren Raum für die Modulmontage ab.

5. Wie viele CEDI-Module brauche ich, und was sind die physikalischen Abmessungen und Montageforderungen?

Modulmengenmäßigkeiten mit Durchflussrate und Betriebsfluss. Der LXM-Modulfußabdruck reicht von 257,0 mm bis 907,3 mm Länge (L-Dimension) und 146,8 mm bis 747,7 mm Mittellinienabstand (C-Dimension) pro Modul. Module montieren vertikal in einem Rack- oder Rahmensystem, drinnen, weg vom direkten Sonnenlicht, mit Umgebungstemperatur≤45°C und Freiraum für Elektroden und Hydraulikanschlüsse an jedem Ende. Beijing Zhongping Technology bietet eine dimensionierte allgemeine Anordnungszeichnung mit dem Angebot für Ihre Überprüfung und mechanische Integrationsplanung.

6. Welche Zertifizierungen, Testberichte und Qualitätsstandards trägt das Ionpure LX-Z?

Das LX-Z-Modul wird unter einem ISO 9001 und ISO 14000 zertifizierten Qualitäts- und Umweltmanagementsystem hergestellt, trägt die CE-Kennzeichnung für die europäische Konformität und verfügt über eine Halal-Zertifizierung. Jedes Modul ist Fabrik hydrostatisch getestet und elektrisch getestet, mit einem Fabrik Akzeptanz Test (FAT) Bericht auf Anfrage verfügbar. Viele Engineering- und Beschaffungsspezifikationspakete erfordern diese Zertifikate; Wir stellen das Zertifikatspaket während der Bietphase kostenlos zur Verfügung.

7. Was ist der typische Stromverbrauch und Betriebskosten pro Kubikmeter Produktwasser?

Das LX-Z-Modul arbeitet mit einer 0–300 VDC,1–6 A Gleichstromversorgung. Der tatsächliche Stromverbrauch variiert je nach Zufuhrleitfähigkeit und Zielproduktwiderstand, liegt jedoch typischerweise im Bereich von 0,2-0,5 kWh/m³ Produktwasser. Im Vergleich zu thermischen Regenerationsmethoden oder Off-Site-Harzregenerationsdienstleistungen ist der Energieverbrauch ein Bruchteil der herkömmlichen DI-Betriebskosten. Die 90-95%-Wasserrückgewinnungsrate minimiert auch die Kosten für Rohwasser- und Abwasserausgang; Für Anwendungen, in denen Einlasswasser- oder Entladungsgebühren erhebliche Linienposten sind, wirkt sich diese Wiederherstellung direkt auf das Betriebsbudget aus.

8. Wie vergleicht sich das LX-Z mit einem herkömmlichen Mischbett-DI-System in Bezug auf Gesamtkosten, Wartung und Betriebskomplexität?

Der LX-Z eliminiert chemische Speicherung, pH-Neutralisierung, Regenerationsarbeit und periodischen Harzaustausch, den ein Mischbettsystem erfordert. Ein Mischbettsystem verursacht wiederkehrende Kosten für 30% Salzsäure und 50% Natriumhydroxid, Sicherheitsduschen, chemische Eindämmung und Neutralisierungstankwartung. Der LX-Z ersetzt all diese Verbrauchsmaterialien und Infrastruktur durch einen einzigen Gleichstromeingang. Es gibt einige anfängliche Kostenunterschiede - CEDI-Kapitalausgaben können je nach Systemgröße höher sein als eine Mischbettgefäß- und Harzfüllung - aber der Übergangspunkt der Betriebskosten beträgt in der Regel 12-36 Monate für Anlagen, die kontinuierliche Schichten laufen. Mit dem Angebot stellen wir eine vergleichende Lebenszykluskosten-Analyse zur Verfügung, damit Sie diese direkt gegen Ihr jährliches OPEX-Budget bewerten können.

9.Was ist die Garantiefrist für das LX-Z-Modul und welche Amperage-/Spannungsgrenzen gelten?

Wir bieten eine Standardgarantie von 1 Jahr auf LX-Z-Module und eine Garantie von 2 Jahren auf Gleichrichter-Stromversorgungspanele. Die Garantieabdeckung ist abhängig vom Betrieb innerhalb der veröffentlichten Betriebsgrenzen: 0-300 VDC, 1-6 A und Einlasswasserspezifikationen, wie im Herstellerdatenblatt definiert. Der Betrieb bei übermäßiger Spannung jenseits des elektrochemischen Fensters verursacht beschleunigten Membranbau, den die Garantie nicht abdeckt. Beijing Zhongping Technology bietet die Inbetriebnahmeüberwachung als Teil der Systemlieferung, um sicherzustellen, dass Gleichrichter-Sollpunkte beim Start korrekt festgelegt und dokumentiert werden.

10. Wie bekomme ich ein detailliertes Spezifikationsblatt, ein Datenblatt und ein formelles Angebot für die LX-Z-Serie oder ein spezifisches Modell?

Wir senden das offizielle LX-Z-Moduldatenblatt, Dimensionszeichnungen und ein Systemspezifikationspaket per E-Mail innerhalb von 24 Stunden nach Erhalt Ihrer Anfrage. Um ein Angebot anzufordern, stellen Sie Ihre gewünschte Produktwasserflussrate, Einlass RO durchdringen Leitfähigkeit, Zielwasserwiderstand und alle standortspezifischen mechanischen oder elektrischen Normen. Kontaktieren Sie Beijing Zhongping Technology mit Ihren Projektspezifikationen und wir senden einen technischen und kommerziellen Vorschlag mit Lieferumfang, spezifischer Modellempfehlung und Lieferzeitplan zurück.
