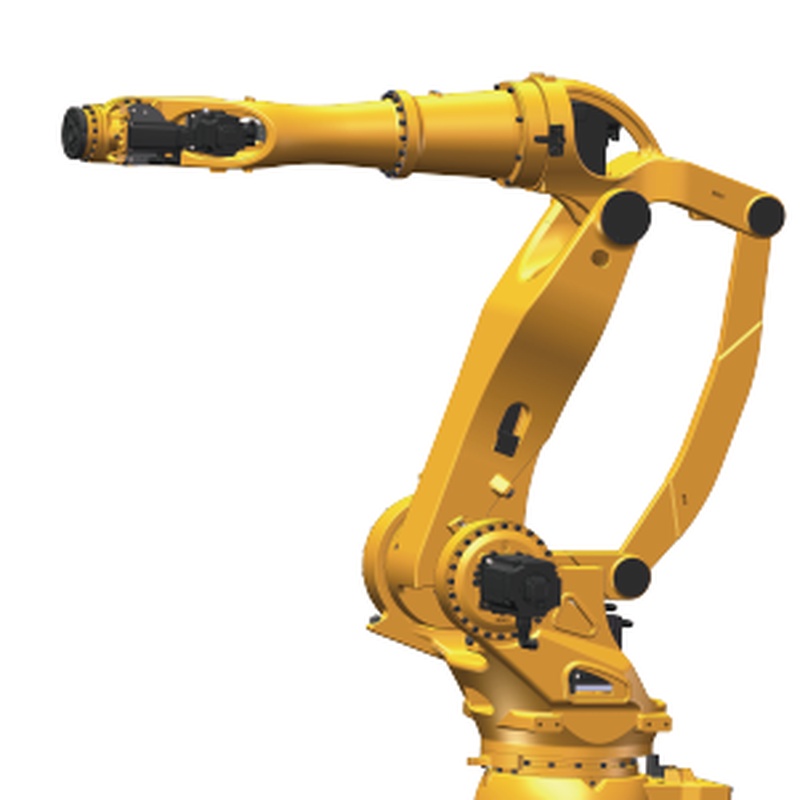

ESTUN ER280-3200 Industrieroboter mit großer Reichweite für den Materialhandling

Entdecken Sie den ESTUN ER280-3200, einen leistungsstarken industriellen Roboter mit großer Reichweite, der für schwere Materialbearbeitungsroboteranwendungen entwickelt wurde. Dieser Artikel beschreibt seine 3200mm Reichweite, 280kg Nutzlast, technische Merkmale und wie es Herausforderungen bei der Palettierung, der Maschinenpflege und der Logistik löst.

Einführung in den ESTUN ER280-3200 Industrieroboter

In der Welt der industriellen Automatisierung ist die Fähigkeit, schwere Lasten über erhebliche Entfernungen innerhalb einer einzigen Arbeitshülle zu bewegen, eine kritische Herausforderung, die oft durch eine Kombination von Portalsystemen, Förderern und mehreren Robotern gelöst wird. Der ESTUN ER280-3200 definiert dieses Paradigma neu, indem er eine enorme Stärke mit einer außergewöhnlich großen Betriebssphäre in einem einzigen, gelenkigen Materialhandling-Roboter integriert. Als führender industrieller Roboter mit großer Reichweite ist der ER280-3200 für Anwendungen entwickelt, bei denen eine Nutzlastleistung von über 200 kg und eine Reichweite über 3 Meter nicht verhandelbar sind. Dieser sechsachsige Gelenkroboter mit 280 kg Nutzlast und 3200 mm Reichweite stellt eine anspruchsvolle Lösung für Sektoren wie die Handhabung von Automobilkomponenten, das schwere Palettieren von Baustoffen und großflächige Gießereibetriebe dar und bietet eine unvergleichliche Flexibilität und Festigkeit, wo es am wichtigsten ist.

Verständnis von Gelenkrobotern für den schweren Materialhandling

Bevor Sie sich in die Besonderheiten des ER280-3200 vertiefen, ist es wichtig, seine Kategorie zu verstehen: der sechsachsige Gelenkroboter. Im Gegensatz zu kartesischen oder SCARA-Robotern imitieren Gelenkroboter den menschlichen Arm mit rotierenden Gelenken und bieten maximale Geschicklichkeit innerhalb eines kugelförmigen Arbeitsvolumens. Wenn sie auf die Größe und Kapazität des ER280-3200 skaliert wird, übersetzt sich diese Konstruktionsphilosophie in eine Maschine, die komplexe, schwere Trajektorien ermöglicht. Im Materialhandling bedeutet dies nicht nur das Heben und Platzieren, sondern auch die Durchführung präziser Einsätze, Winkelplatzierungen (wie das Stapeln von Paletten mit Überhang) und das Erreichen in tiefe Behälter oder um Hindernisse herum - Aufgaben, die für einfachere Linearantriebe unmöglich sind. Diese Art von Roboter wird zum Kernstück einer flexiblen Automatisierungszelle, die sich durch Reprogrammierung anstatt mechanische Neukonfiguration an sich ändernde Produktionsanforderungen anpassen kann.

Technische Highlights& Amp; Designphilosophie der ER280-3200

Der ESTUN ER280-3200 basiert auf einer Philosophie der „robusten Reichweite“.Jedes Bauteil ist für Stabilität und Langlebigkeit unter hohen dynamischen Belastungen optimiert.

Die Bedeutung einer 3200mm Reichweite: Eine Reichweite von 3,2 Metern ist erheblich. Es ermöglicht es einem einzelnen Roboter, einen großen Palettierungsbereich (z. B. mehrere Palettenpositionen) abzudecken, mehrere große Werkzeugmaschinen von einem zentralen Ort aus zu bedienen oder lange und sperrige Komponenten von einem Förderer oder AGV zu laden / zu entladen. Dies reduziert den Bedarf an zusätzlichen Robotern oder komplexen und teuren Teileübertragungssystemen, konsolidiert den Arbeitsablauf und minimiert den Bodenflächenbedarf.

Konstruktion für eine 280kg Nutzlast: Die Handhabung von 280kg bei voller Ausdehnung erfordert eine unglaublich starre mechanische Struktur und leistungsstarke, präzise gesteuerte Servomotoren. Der Arm des Roboters besteht aus hochfesten Gussen und Legierungen, um die Ablenkung bei Hochgeschwindigkeitsbewegungen mit schweren Belastungen zu minimieren. Dies gewährleistet eine konsistente Positionierungsgenauigkeit, die für Aufgaben wie das Auflegen von Motorblöcken auf eine Produktionslinie oder das präzise Stapeln schwerer Säcke von entscheidender Bedeutung ist.

IP54 Schutz vor rauen Umgebungen: Die IP54-Bewertung ist ein Schlüsselmerkt für einen Roboter im Materialhandling. Es bedeutet Schutz vor Staubeingang (Stufe 5) und Wasserspritzen aus jeder Richtung (Stufe 4). In Umgebungen wie Zementbeutel-Palettierung, Metallstempelung oder im Freien angrenzende Logistik-Naben schützt dieser Schutz kritische Komponenten wie Verbindungen und Motoren vor Partikelabrieb und Feuchtigkeit, wodurch zuverlässiger Betrieb gewährleistet und Wartungsausfälle reduziert werden.

Hauptanwendungen& Amp; Industrielösungen

Der ER280-3200 zeichnet sich in Szenarien aus, in denen Größe, Gewicht und Reichweite konvergieren.

Automobil& Amp; Schwere Maschinen: Handling großer Body-in-White-Komponenten, Übertragung von Motoren und Getrieben und Laden / Entladen massiver CNC-Bearbeitungszentren für Rahmen oder Achsen.

Baustoffe & amp; Amp; Logistik: Hochgeschwindigkeits-Palettierung von Beuteln Zement, Dünger oder Haustierfutter auf Euro- oder Blockpaletten. Es kann auch schwere Stein-, Glas- oder Verbundplatten entpalettieren.

Metallguss & amp; Amp; Schmiede: Wählen heiße, schwere Metallteile aus Werkzeugen oder Formen und übertragen sie an Trimm- oder Kühlstationen. Seine Reichweite ermöglicht es, große Pressenlinien effektiv zu bedienen.

Reifenherstellung: Handling und Positionierung von großen LKW- und OTR-Reifen (Off-the-Road) während der Aushärtung und Inspektionsprozesse.

Wettbewerbsvorteile: Über Stärke und Reichweite hinaus

Während seine Spezifikationen beeindruckend sind, liegt der wahre Wert in seinem ganzheitlichen Design:

Optimiertes Fußabdruck-zu-Reach-Verhältnis: Es erzielt ein großes Arbeitsvolumen aus einem relativ kompakten Basisfußabdruck und bewahrt wertvolle Fabrikbodenfläche.

Hohes Trägheitsmanagement: Fortgeschrittene Steueralgorithmen ermöglichen es, massive Lasten reibungslos zu beschleunigen und zu verlangsamen, Lastschwingungen zu verhindern und Zykluszeitseffizienz zu gewährleisten, ohne die Sicherheit oder Genauigkeit zu beeinträchtigen.

Integrationsbereitheit: Entworfen, um nahtlos mit ESTUNs eigenen Servosystemen und Controllern sowie Peripheriegeräten von Drittanbietern wie Schwerlastgriffe, Vakuumsysteme und Vision-Führung zu arbeiten, was die Systemintegration vereinfacht.

Modellspezifikationen auf einen Blick

Parameter Spezifikation

Modell ESTUN ER280-3200

Robotertyp 6-Achs Gelenkter Industrieroboter

Maximale Nutzlast 280 kg

Maximale Reichweite 3200 mm

Wiederholbarkeit Typischerweise ±0,2 mm (mit offiziellem Datenblatt bestätigen)

Schutzgrad IP54

Montage Boden montiert

Anwendungen Schweres Palettieren, Maschine Tending, Materialtransfer, Laden / Entladen

Erweitern Sie Ihr Wissen: Schlüsselfragen & amp; Amp; A auf große Reichweite schwere Roboter

Q1: Was sind die wichtigsten Sicherheitsbewegungen beim Einsatz eines großen, schweren Nutzlast-Roboters wie der ER280-3200?

Sicherheit steht an erster Stelle. Die erste Überlegung ist die Risikobewertung und der physische Schutz. Ein Roboter dieser Größe und Leistung erfordert robuste Umfangszaune, verschlossene Sicherheitstüre und Lichtvorhänge oder Laserscanner, um einen geschützten Raum zu schaffen. Aufgrund seiner langen Reichweite muss die gesamte massive Arbeitshülle gesichert werden. Zweitens ist die in das Steuersystem integrierte Funktionssicherheit entscheidend. Dies beinhaltet sicherheitsbestimmte überwachte Stopp-Funktionen (SMS), Geschwindigkeits- und Positionsüberwachung (SSM, SP) und potenziell sichere Geschwindigkeitsbegrenzte Funktionen (SLS). Diese werden über Sicherheitsspelern oder spezielle Sicherheitssteuerungen implementiert, die die Bewegung sofort stoppen können, wenn eine Person in der Gefahrenzone erkannt wird. Schließlich ist die Werkzeugsicherheit und die Ladungssicherheit ein spezifisches Risiko. Der Endeffektor (Greifer, Vakuumkopf) muss für mehr als die Nutzlast mit einem signifikanten Sicherheitsfaktor bewertet werden. Redundante Klemmen oder Vakuumsensoren mit Sicherheitsreckkopplung sind unerlässlich, um zu verhindern, dass eine 280 kg große Last abgefallen wird, was katastrophal sein könnte.

Q2: Wie vergleichen sich die Gesamtbetriebskosten (TCO) für einen solchen Roboter mit alternativen Lösungen wie Oberkranen oder manueller Arbeit?

Die erste Investition in einen ER280-3200 und seine Integration ist erheblich. Sein TCO erweist sich jedoch im Laufe der Zeit oft als vorteilhaft. Im Vergleich zu Überkopfkranen bietet der Roboter erheblich überlegene Geschwindigkeit, Präzision und Programmierbarkeit. Ein Kran erfordert für jeden Zyklus einen erfahrenen Bediener und ist in der Wegkomplexität begrenzt. Der Roboter arbeitet autonom 24/7 mit konsistenten Zykluszeiten, was zu einem viel höheren Durchsatz führt und das Personal für höherwertige Aufgaben befreit. Gegen manuelle Arbeit liegen die Vorteile in Kapazität, Konsistenz und Sicherheit. Menschen können nicht sicher und wiederholt 280 kg Lasten handhaben, was zu hohem Verletzungsrisiko, Müdigkeit und variabler Leistung führt. Der Roboter beseitigt diese Risiken, gewährleistet unveränderliche Qualität und arbeitet kontinuierlich ohne Pausen. Die TCO-Berechnung muss eine erhöhte Produktionsleistung, reduzierte Produktschäden, niedrigere Energiekosten im Vergleich zum Betrieb großer Krane und erhebliche Einsparungen durch vermiedene Arbeitsverletzungen berücksichtigen.

Q3: Kann ein Roboter mit dieser großen Reichweite eine hohe Präzision beim Handling einer schweren Last bei voller Armverlängerung aufrechterhalten?

Dies ist eine zentrale technische Herausforderung. Die Antwort liegt im mechanischen Design und Steuersystem des Roboters. Mechanisch ist die Armstruktur für maximale Steifigkeit unter Verwendung von Finite Element Analyse (FEA) entwickelt, um die Geometrie und Materialien zu optimieren und Biege und Torsionsflexe unter Last zu minimieren. Hochpräzise Getriebe (oft Dehnungswelle- oder RV-Typen) in jedem Gelenk minimieren den Rückschlag. In Bezug auf die Steuerung verwenden die Servoantriebe hochauflösende Encoder für eine präzise Positionsreckkopplung. Der Controller führt fortschrittliche Algorithmen aus, die Faktoren wie Armauslenkung aufgrund von Last und Schwerkraft kompensieren. Dies wird oft als "Nutzlastkompensation" oder "Schwerkraftkompensation" bezeichnet. Während die absolute positionale Wiederholbarkeit bei voller Ausdehnung eine leichte Abweichung zwischen Leerlast und Volllast sehen könnte, ist die Wiederholbarkeit - die Fähigkeit, unter den gleichen Bedingungen zum gleichen gelehrten Punkt zurückzukehren - für die Automatisierung wichtig und wird innerhalb enger Toleranzen gehalten (z. B. ± 0,2 mm).

Q4: Welche Arten von Endeffektoren (Greifer / Werkzeuge) sind für eine 280 kg Nutzlast geeignet und wie werden sie angetrieben und gesteuert?

Endeffektoren für diese Roboterklasse sind hochspezialisiert. Häufige Typen umfassen hydraulische Parallelgreifer zum Klemmen schwerer unregelmäßiger Teile wie Metallblöcke, benutzerdefinierte mechanische Kiefergreifer mit Hebelmechanismen für spezifische Formen und Hochkapazitäts-Vakuumsysteme mit mehreren großen Saugtaschen zum Handling von Flachblättern oder Beuteln. Macht und Kontrolle sind entscheidend. Hydraulische Greifer erfordern eine externe Hydraulikantriebseinheit mit präziser Druckregelung. Vakuumanlagen benötigen große Ejektoren oder Pumpen. Alle benötigen robuste Werkzeugflanschadapter und Dienstanschlüsse. Das Handgelenk des Roboters verfügt in der Regel über einen Durchgang für Luft-/Öl-/elektrische Leitungen. Die Steuerung erfolgt über den I / O des Roboters oder eine spezielle SPS, die mit Sensoren am Greifer (Druckschalter, Vakuumsensoren, Positionssensoren) kommuniziert, um die erfolgreiche Teileerfassung und -lösung zu bestätigen und ein geschlossenes Sicherheits- und Prozesssteuersystem zu bilden.

Q5: Wie wirkt sich die Leistung eines solchen großen Roboters auf das Design der umliegenden Automatisierungszelle und das Fabriklayout aus?

Die Integration eines ER280-3200 prägt das Zelldesign grundlegend. Erstens sind die Grundlagenanforderungen kritisch. Es kann ein spezielles Stahlbetonfundament benötigen, um Vibrationen zu dämpfen und langfristige Positionsstabilität zu gewährleisten. Zweitens muss die Teilpräsentation seiner Reichweite und Zykluszeit entsprechen. Große Förderer, Rollenbetten oder AGV-Dockingstationen müssen so positioniert sein, dass Teile innerhalb der optimalen Arbeitszone des Roboters platziert werden, um unproduktive Langachsbewegungen zu minimieren. Drittens müssen Peripheriegeräte wie Palettenspender, Stretchwrappers oder Werkzeugmaschinentüren über einen zentralen Controller (oft eine SPS, die mit dem Roboter-Controller koordiniert) synchronisiert werden. Schließlich ist der Wartungszutritt eine wichtige Layout-Überlegung. Um den Roboter herum muss genügend Platz für Techniker gelassen werden, um Gelenke zu warten, Getriebe zu ersetzen oder Dienstleistungen zuzugreifen, was den gesamten Fußabdruck der Zelle jenseits der Arbeitsumschlag des Roboters beeinflusst.
