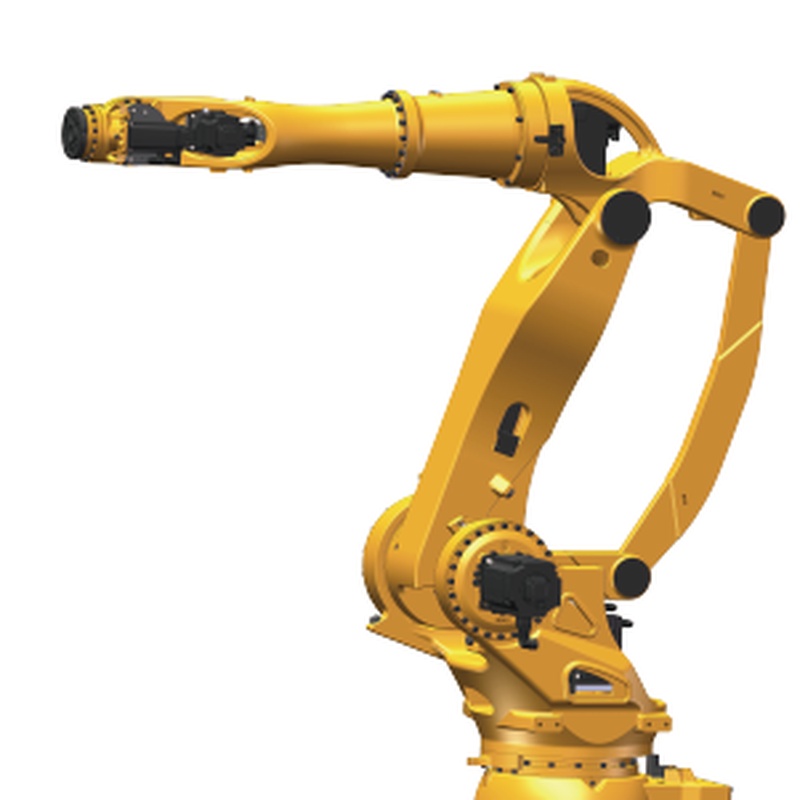

Die Entwicklung der Palettiertechnologie erreicht mit dem ESTUN ER500-3200-PL einen neuen Höhepunkt, einem Roboter, der Effizienz in der Ultraschwerlogistik und Produktionslinien neu definiert. Im Gegensatz zu seinen geschickteren 6-Achs-Gegenstücken ist dieser 4-Achs-Palletisierroboter speziell für eine einzigartige, kritische Mission entwickelt: massive, standardisierte Lasten mit unvergleichlicher Geschwindigkeit, Stabilität und Zuverlässigkeit zu bewegen. Als quintessenzieller Heavy Payload Industrial Roboter wird seine Kernidentität durch eine erstaunliche 500-Kilogramm-Nutzlastkapazität und eine beträchtliche 3200 mm horizontale Reichweite definiert, die entwickelt wurde, um die Palettierung von Schüttbacken, Trommeln, schweren Boxen und großen Baustoffen mit unerschütterlicher Präzision zu automatisieren. Diese Einführung markiert einen tiefen Eintauchen in eine Maschine, in der brute Stärke trifft optimierte kinematische Design, eine Lösung für Anwendungen zu schaffen, in denen das reine Gewicht des Produkts ist die primäre Herausforderung.
Der strategische Grund hinter 4-Achs-Palettierungsrobotern
Um den ER500-3200-PL voll zu schätzen, muss man die Philosophie des 4-Achs-(oder 4-Freiheitsgrad-)Palettierungsroboters verstehen. Während ein 6-Achsroboter maximale Flexibilität für komplexe Wege und Orientierungen bietet, vereinfacht ein 4-Achsroboter die kinematische Kette auf die Grundlagen, die für die klassische Palettierung erforderlich sind: horizontale Bewegung (X, Y), vertikale Bewegung (Z) und Rotation um die vertikale Achse (R). Diese Vereinfachung bringt in einem heavy payload-Kontext erhebliche Vorteile. Es führt zu einer mechanisch robusteren Struktur mit weniger beweglichen Teilen, was zu einer erhöhten Steifigkeit, reduzierten Wartungspunkten und einer inherent höheren dynamischen Stabilität bei der Bewegung von Halbtonnenlasten führt. Die Bewegungstrajektorie ist auch rechnerisch einfacher, was schnellere Zykluszeiten und vorhersehbarere, energieeffizientere Wege ermöglicht. Dies macht den 4-Achs-Roboter nicht zu einer "weniger fähigen", sondern zu einer "optimierteren" Maschine für einen hohen Durchsatz, eine schwere Lastvertragung zwischen einem festen Aufnahmepunkt und einem definierten Palettierungsgitter.
Kerntechnik& Amp; Leistung Highlights
Der ESTUN ER500-3200-PL basiert auf einer Grundlage robuster Technik, bei der jede Spezifikation direkt auf die Anforderungen des unermüdlichen Schwerlastzyklus reagiert.
Nutzlast und Reichweite: Das definierende Duo
Die 500 kg Nutzlastleistung des Roboters stellt ihn in die obere Ebene der Standard-industriellen Palettierungsroboter. Diese Fähigkeit ist maßgeschneidert für Industrien wie Zement, Dünger, Tierfutter und Flaschengetränke, in denen Säcke oder Kisten häufig kumulative Gewichte erreichen, die herkömmliche Palettierer überwältigen. In Verbindung mit einer horizontalen Reichweite von 3200mm kann es große Palettenmuster wie mehrere Paletten in einer Linie oder breite Blockpalettenkonfigurationen von einem einzigen, festen Montagepunkt bedienen. Diese umfangreiche Reichweite minimiert den Bedarf an Hilfsförderern oder Neupositionierungssystemen und rationalisiert das gesamte Zellalayout.
Optimierte Kinematik für Geschwindigkeit und Stabilität
Die 4-Achs-Konfiguration ist der Schlüssel zu seiner Leistung. Die Bewegungen sind hauptsächlich linear und rotierend, was eine unglaublich schnelle und direkte Fahrt zwischen Pick- und Place-Punkten ermöglicht. Die massive Armstruktur ist mit einem niedrigen Schwerpunkt und hoher Torsionssteifigkeit konzipiert, wodurch Schwingung oder Ablenkung dramatisch minimiert wird, wenn die 500kg-Last bei voller Reichweite ausgedehnt wird. Diese Stabilität ist nicht nur für die Präzisionsplatzierung entscheidend, sondern auch für die langfristige Gesundheit der Getriebe und der Struktur des Roboters, die eine konsistente Leistung über Jahre des Hochleistungsbetriebs gewährleistet.
Langlebigkeit in anspruchsvollen Umgebungen
Mit einer Schutzklasse IP54 ist der ER500-3200-PL auf die rauen Realitäten von Materialbehandlungsumgebungen vorbereitet. Das "5" bezeichnet eine staubgeschützte Konstruktion, die in Einstellungen wie Mehl oder chemischer Beutelpallettierung, in denen feine Partikel durchdringend sind, von entscheidender Bedeutung ist. Das "4" bedeutet Schutz vor Wasserspritzen aus jeder Richtung, die inneren Komponenten vor Feuchtigkeit und gelegentlichen Reinigungsverfahren schützen. Diese eingebaute Widerstandsfähigkeit führt zu höheren Betriebszeiten und geringeren Wartungskosten in nicht klimatisierten Industrieräumen.
Zielgerichtete Anwendungen: Wo Stärke und Einfachheit zusammenkommen
Dieser Roboter zeichnet sich in Anwendungen aus, die durch schwere, sich wiederholende Einheitslasten definiert werden.
Massentasche & amp; Amp; Trommelpallettierung: Effizient Stapeln von 500kg bis 1000kg Schüttbacken oder schweren Stahl-/Kunststofftrommeln auf Paletten für den Versand.
Handhabung von Baustoffen: Palettisierung schwerer Bündel von Dachschild, Stein- oder Verbundplatten und großformatigen Ziegeln oder Blöcken.
Hochkapazitätsgetränk& Amp; Lebensmittel: Handhabung voller Palettenschichten von Flaschenflüssigkeiten oder Dosengütern, wo das kumulative Gewicht einer einzelnen Schicht oder eines Musters extrem ist.
Zellstoff& Amp; Papier: Stapel schwerer Rollen von Papier oder großen Ballen aus recyceltem Material mit Präzision.
Differenzierte Vorteile: Der Palettierungsspezialist
Der Wertvorschlag des ER500-3200-PL ist klar und eindeutig:
Überlegener ROI für Anwendungen mit hohem Gewicht: Für Aufgaben mit 300 kg oder mehr bietet es oft eine kostengünstigere und schnellere Lösung als die Überspezifizierung eines 6-Achs-Roboters oder der Rückgriff auf langsamere, maßgeschneiderte Portalsysteme.
Reduzierte Betriebskomplexität: Die einfachere 4-Achsbewegung ist einfacher zu programmieren, zu simulieren und zu beheben. Offline-Programmierung und Palettenmustergenerierung sind in der Regel einfacher und reduzieren die Integrations- und Inbetriebnahmezeit.
Außergewöhnliche Zuverlässigkeit: Mit weniger Achsen und einem robusten Design, das sich auf lineare Bewegung konzentriert, ist es für Millionen von Zyklen mit minimalem Eingriff entwickelt und bietet außergewöhnliche mittlere Zeit zwischen Ausfällen (MTBF) in anspruchsvollen 24/7-Betrieben.
Technische Spezifikationen Übersicht
Der ESTUN ER500-3200-PL zeichnet sich durch seine vier Hauptbewegungsachsen aus, die alle notwendigen Bewegungen für eine hohe Palettierung bieten. Es liefert eine maximale Nutzlast von fünfhundert Kilogramm und ermöglicht es, die schwersten Einheitslasten im üblichen industriellen Umlauf zu bewältigen. Seine horizontale Reichweite erstreckt sich auf dreitausend zweihundert Millimeter und schafft einen großen operativen Fußabdruck für das Palettenmanagement. Der Roboter behält eine hohe Wiederholbarkeit, in der Regel innerhalb eines Bruchteils eines Millimeters, wodurch auch bei maximaler Kapazität eine präzise Stapelung gewährleistet wird. Die IP54-geschützte Konstruktion bietet einen robusten Schutz gegen industriellen Staub und Feuchtigkeit. Es ist für die Standardbodenmontage konzipiert, nahtlos in bestehende Produktions- oder Lagerlayouts integriert und ist für schwere Palettierungs- und Entpalettierungsaufgaben gewidmet.
Erweitern Sie Ihr Wissen: Schlüsselfragen & amp; Amp; A auf Heavy-Duty 4-Achs-Palettierung
Q1: Warum wählen Sie einen 4-Achs-Roboter über einen 6-Achs-Roboter für schwere Palettierung, wenn die 6-Achs flexibler ist?
Die Wahl geht grundsätzlich darum, das Werkzeug mit optimaler Effizienz an die Aufgabe anzupassen. Die Flexibilität eines sechsachsigen Roboters - seine Fähigkeit, ein Werkzeug in jedem Winkel im Raum zu orientieren - ist für komplexe Montage oder Schweißen von unschätzbarem Wert, ist aber oft für die Standardpalettierung unnötig. Im Gegensatz dazu ist ein 4-Achs-Palettierungsroboter ein Spezialist. Seine Bewegung ist für den direkten vertikalen Heben, den horizontalen Transfer und die einfache Rotation optimiert, die erforderlich ist, um ein Objekt aus einem Förderer zu wählen und es auf ein Palettenrät zu legen. Diese Spezialisierung führt zu greifbaren Vorteilen unter schweren Belastungen. Die mechanische Struktur ist aufgrund seines einfacheren Designs von Natur aus starrer und reduziert unerwünschte Armflexe und Vibrationen beim Bewegen von 500 kg. Dies führt oft zu schnelleren, stabileren Zykluszeiten. Darüber hinaus sind das Steuersystem und die Programmierung weniger komplex, was zu niedrigeren Anfangskosten, einfacherer Bedienung und reduzierten Rechenkosten führt. Für reine, volumenhoche, schwere Lastpalettierung bietet der 4-Achsroboter eine überlegene Mischung aus Geschwindigkeit, Stabilität und Kosteneffizienz.
Q2: Was sind die kritischen Infrastrukturanforderungen für die Installation eines Roboters dieser Größe und Nutzlast (500kg)?
Die Installation eines ER500-3200-PL ist ein wichtiger Aufwand, der eine sorgfältige Planung erfordert. Voraussetzung ist ein wesentlich verstärktes Fundament. Im Gegensatz zu leichteren Robotern erfordern die dynamischen Kräfte, die durch Starten, Stoppen und Schwingen einer 500 kg großen Masse erzeugt werden, eine dicke Stahlbetonbasis, die oft vom Hersteller mit präzisen Tiefen und Tragbarkeitswerten angegeben wird, um jegliche Absetzungen oder Vibrationen zu verhindern, die Genauigkeit und Langlebigkeit beeinflussen könnten. Zweitens muss die Versorgung mit Versorgungsmitteln robust sein. Dies umfasst eine hohe Stromversorgung für die leistungsstarken Servoantriebe, saubere und trockene Druckluft bei ausreichendem Volumen und Druck für den Endeffektor (wie ein großer pneumatischer Greifer oder Klemmsystem) und eine potenziell verbesserte Kühlung im Steuerschrank. Drittens ist die Raumplanung entscheidend. Neben dem eigenen Fußabdruck des Roboters ist für den Wartungszutritt, den Schwingradius des Armes bei voller Ausdehnung und Höhe und die Integration von Zufuhrfördern, Palettenspendern und Ausgabeleitungen, die alle strukturell gesichert sein müssen, um die damit verbundenen Lasten und Kräfte zu bewältigen, genügend Freiraum erforderlich.
Q3: Wie unterscheidet sich das End-of-Arm-Werkzeug (EOAT) für einen 500 kg großen Roboter von Standard-Werkzeugen und wie wird es angetrieben?
Endeffektor-Design für diese Kapazität ist eine Disziplin an sich. Standardvakuumbehaler oder elektrische Greifer sind nicht ausreichend. Typische Lösungen umfassen große, mechanisch verstärkte parallele Greifer mit benutzerdefinierten Backen, die die Klemmkraft gleichmäßig über einen schweren Sack oder eine Trommel verteilen, oder hydraulische Greifer, die eine immense Klemmkraft aus einem kompakten Paket erzeugen. Für flache Gegenstände werden Hochströmungsvakuumsysteme mit mehreren mit einer leistungsstarken Vakuumpumpe oder -ejektor verbundenen Tassen mit großem Durchmesser verwendet. Macht und Kontrolle sind integral. Hydraulische Systeme erfordern eine spezielle Hydraulikantriebseinheit mit Präzisionsventilen. Hochstromvakuum erfordert eine erhebliche Luftversorgung. Alle Dienstleistungen (Schläuche, Kabel) werden durch schwere Dienstleistungsmanagementbündel am Roboterarm geleitet. Das Werkzeug umfasst mehrere redundante Sensoren - Druckwandler in Hydraulikleitungen, Vakuumsensoren und Grenzschalter an Greiferbacken - alle, die zum sicherheitsgemäßen Steuersystem zurückzuführen sind, um einen sicheren Griff zu bestätigen, bevor jede Bewegung erlaubt ist, um absolute Lastsicherheit zu gewährleisten.
Q4: Welche Peripheriegeräte sind in Bezug auf die Systemintegration für eine komplette Schwerlast-Palettierungszelle unerlässlich?
Eine vollautomatische Zelle dreht sich um den Roboter und erfordert synchronisierte Peripheriegeräte. Zunächst ist ein schwerer Zufuhrförderer erforderlich, der 500 kg + Lasten mit präziser Positionierung indizieren kann und oft mit Stabilisierungsführungen oder Zentriervorrichtungen ausgestattet ist. Zweitens ist ein Palettenhandlungssystem von entscheidender Bedeutung. Dies beinhaltet einen Palettenspender, der leere Paletten (die selbst schwere Holz- oder Kunststoffblöcke sein können) und einen angetriebenen Rollenförderer oder Kettenübertragung speist, um geladene Paletten herauszuführen. Zur Stabilität während des Stapelns hält ein Palettenstabilisator (Klemmen oder pneumatische Arme) die Palette oft fest an Ort und Stelle. Drittens müssen Sicherheitszaun und Interlocks, die einen potenziellen Lastabfall enthalten, den gesamten Arbeitsumschlag umschließen. Schließlich fungiert ein zentraler Programmierbarer Logiksteuerer (PLC) typischerweise als Zellheirn, koordiniert den Roboter, Förderer, Palettenspender und Sicherheitssysteme, verwaltet den gesamten Workflow und kommuniziert mit dem breiteren Warehouse Management System (WMS) der Fabrik.
Q5: Welches Wartungsregime ist erforderlich, um die langfristige Zuverlässigkeit und Genauigkeit eines schwerlasten Palettierungsroboters zu gewährleisten?
Proaktive Wartung ist nicht verhandelbar, um die Leistung zu erhalten. Das Regime konzentriert sich auf mechanische Integrität und präventive Pflege. Tägliche / wöchentliche Kontrollen beinhalten visuelle Inspektionen auf lose Hardware, ungewöhnliche Vibrationen oder Leckagen (hydraulisch / pneumatisch) und überprüfen, ob alle Sicherheitssysteme und Sensoren funktionsfähig sind. Periodische Wartung (alle paar tausend Betriebsstunden) ist gründlicher. Es umfasst die Überprüfung und Wiederdrehung kritischer Schrauben an Arm und Basis, die Inspektion von Getrieben auf eine richtige Schmierung (oft mit geplanten Ölwechseln für Reduktionsgeräde) und die Überwachung von Servomotorbürsten und -encodern. Auch die Präzisionskalibrierung ist wichtig. Im Laufe der Zeit kann mechanischer Verschleiß die absolute Genauigkeit klein beeinflussen. Periodische Neukalibrierung der Nullpositionen des Roboters und gegebenenfalls Wiederholbarkeitskontrollen sorgen dafür, dass das Stapelmuster perfekt bleibt. Die Einhaltung des von ESTUN vorgeschriebenen Wartungsplans mit empfohlenen Schmierstoffen und Teilen ist der Schlüssel zur Maximierung der Lebensdauer des Roboters und zum Schutz der Investition.
