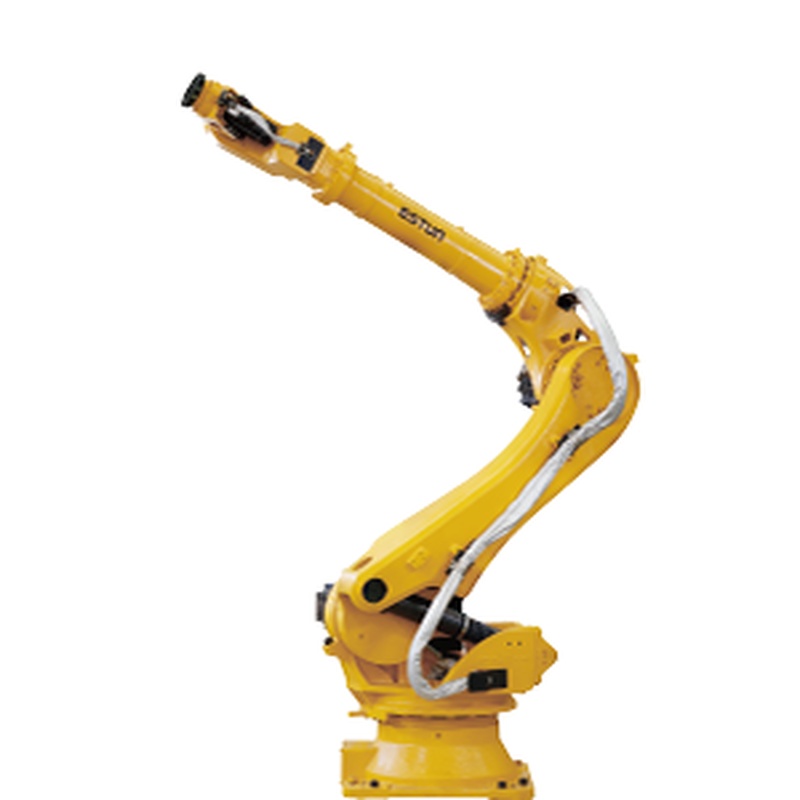

ESTUN ER100B-3000 Schwere Nutzlast Industrieroboter für den Material Handling

Der ESTUN ER100B-3000 ist ein typischer Schwerlast-Industrierobot, der für die anspruchsvollsten Materialbearbeitungsaufgaben in der modernen Industrieautomatisierung entwickelt wurde. Als sechsachsiger Gelenkroboter mit einer beeindruckenden Nutzlastleistung von 100 kg und einer beträchtlichen Reichweite von 3000 mm überbrückt er die Lücke zwischen Leistung und Präzision. Dieser Roboter ist für Anwendungen von der schweren Palettierung bis zur großflächigen Montage konzipiert und kombiniert eine hochsteife Struktur mit fortgeschrittenen Bewegungssteuerungsalgorithmen, um Stabilität und Genauigkeit unter voller Last zu gewährleisten. Die Schutzklasse IP54 macht sie zu einer robusten Lösung für anspruchsvolle industrielle Umgebungen. In Sektoren wie der Automobilindustrie, der Lithiumbatterieproduktion und der Logistik ist der ER100B-3000 nicht nur ein Werkzeug, sondern ein Produktivitätsvervielfältiger, der den automatisierten Umgang mit sperrigen, schweren Gegenständen mit Wiederholbarkeit ermöglicht, die menschliche Arbeit oder weniger fähige Maschinen nicht übereinstimmen können.

Verständnis des Heavy-Duty-Gelenkroboters

Industrieroboter werden weitgehend nach ihrer kinematischen Struktur kategorisiert, und der 6-Achs-Gelenkroboter, wie der ER100B-3000, repräsentiert den vielseitigsten und weit verbreiteten Typ. Sein Design imitiert den menschlichen Arm, mit sechs Rotationsgelenken (Achsen), die maximale Geschicklichkeit innerhalb einer kugelförmigen Arbeitshülle bieten. Dies ermöglicht es dem Roboter, Werkzeuge oder Greifer in fast jedem Winkel zu orientieren, was ihn ideal für komplexe Materialbearbeitung, Maschinenpflege und Präzisionsmontageaufgaben macht.

Die Klassifizierung "schwere Nutzlast", typischerweise für Roboter, die 100 kg und höher verarbeiten, erfordert unterschiedliche Technik. Diese Roboter priorisieren strukturelle Integrität und Drehmoment gegenüber der absoluten Geschwindigkeit. Schlüsselkomponenten wie Getriebe, Arme und die Basis sind mit verstärkten Materialien gebaut, um eine Ablenkung unter Last zu verhindern und eine konsistente Genauigkeit zu gewährleisten, wie durch ihre Wiederholbarkeit von ± 0,05 mm definiert. Im Gegensatz zu kleineren kollaborativen Robotern, die für direkte menschliche Interaktion konzipiert sind, arbeiten schwere Nutzlastmodelle wie der ER100B-3000 mit höheren Geschwindigkeiten und Kräften, was die Installation in geschützten Arbeitszellen zur Sicherheit erfordert.

Technische Spezifikationen& Amp; Designphilosophie des ER100B-3000

Der ER100B-3000 ist rund um das Kernprinzip der „stabilen Leistung“ aufgebaut. Seine Spezifikationen sind eine sorgfältige Balance für reale industrielle Ausdauer konzipiert.

Kernkinematische Leistung: Mit sechs voll drehbaren Achsen bietet es die vollständige Bewegungsfreiheit, die für komplexe Materialübertragung und Positionierung erforderlich ist. Die herausragenden Zahlen sind seine 100kg (220 lbs) Nutzlast und 3000mm (118-Zoll) Reichweite. Dieses Reach-to-Nutzlast-Verhältnis ermöglicht es, mehrere Maschinen zu bedienen oder eine große Palettierungsfläche von einem einzigen Festpunkt aus abzudecken.

Engineering für Stabilität: Das Gewicht eines Roboters zeigt seine Steifigkeit an. Der ER100B-3000 hat eine erhebliche Körpermasse von 1053 kg, die als stabiles Gegengewicht bei hohen Momentumbewegungen mit schweren Belastungen wirkt, Vibrationen minimiert und die angegebene Positionierungsgenauigkeit wiederholt. Das Handgelenk, ein kritischer Spannungspunkt, verfügt über eine höhere Schutzklasse IP65 im Vergleich zum IP54 des Körpers und schützt interne Komponenten vor dem Eindringen von Staub und Wasser bei anspruchsvollen Operationen wie Bearbeitung oder Gießereianwendungen.

Antrieb- und Steuerungsarchitektur: Es wird von Wechselstromservomotoren angetrieben und wird in der Regel mit dem proprietären Steuersystem von ESTUN gepaart. Die Integration von „selbst entwickelten dynamischen Algorithmen“, wie in den Produktbeschreibungen festgestellt, ist entscheidend. Diese Algorithmen optimieren die Trajektorplanung und die Drehmomentsteuerung, so dass der Roboter seine erhebliche Masse und Nutzlast reibungslos bewegen kann, Zykluszeiten reduziert und Verschleiß an mechanischen Teilen minimiert.

Hauptanwendungen& Amp; Wirtschaftlicher Wertvorschlag

Dieser Roboter zeichnet sich bei der Automatisierung von Prozessen aus, bei denen Größe, Gewicht und Ausdauer kritische Einschränkungen sind.

Heavy-Duty Palettieren und Entpalettieren: Dies ist eine primäre Anwendung. Der ER100B-3000 kann Taschen, Boxen oder schwere Komponenten effizient auf große Paletten stapeln oder entstapeln. Seine lange Reichweite ermöglicht es, stabile, Vollgrößenpaletten (z.B. Euro oder GMA-Standard) zu bauen, ohne eine teure lineare Spur zu benötigen, die eine hohe Investitionsrendite durch 24/7-Betrieb bietet.

Maschine Tending für große CNC- und Stanzpressen: Es ist perfekt geeignet für das Beladen und Entladen großer Metallteile, Formen oder Rohbillets in Bearbeitungszentren, Drehmaschinen oder schwere Pressen. Seine Präzision schützt wertvolle Werkstücke und Werkzeuge, während seine Festigkeit die erheblichen Gewichte bei der Metallbearbeitung bewältigt.

Materialtransfer und Logistik: Innerhalb der Lager- oder Produktionslinienlogistik kann es schwere Motoren, Batteriepakete oder große Geräte zwischen Förderern, Montagestationen und Versandgebieten übertragen. Seine IP54-Bewertung bietet Widerstand gegen Staub und Partikel, die in solchen Umgebungen üblich sind.

Spotschweißen und Klebstoffverteilung für große Baugruppen: Obwohl er kein spezieller Bogenschweißroboter ist, ermöglicht seine Nutzlastkapazität es, schwere Spotschweißpistolen oder große Verteilerköpfe für Automobile, landwirtschaftliche Ausrüstung oder Metallrahmen zu handhaben, die Reichweite und Werkzeughandhabungskraft kombinieren.

Die wirtschaftliche Begründung ist klar: es reduziert die körperliche Belastung der Arbeiter, verringert das Verletzungsrisiko, verbessert die Durchsatzkonsistenz und ermöglicht es einem Bediener, mehrere automatisierte Prozesse zu überwachen.

Vergleichsvorteil der ESTUN ER Serie

Die Positionierung innerhalb des Hersteller-Lineup sagt. Die folgende Tabelle zeigt den Platz des ER100B-3000 in der mittleren bis schweren Palette von ESTUN und unterstreicht seine Rolle als ausgewogenes Arbeitspferd.

Modell Nutzlast Reichweite Wiederholbarkeit Körpergewicht Schlüssel Anwendung Fokus

ER50B-2700 50 kg 2700 mm ± 0,06 mm 420 kg Mittelteile Handhabung, Verpackung

ER70B-2100 70 kg 2100 mm ± 0,06 mm 390 kg Montage, Materialtransfer

ER100B-3000 100 kg 3000 mm ± 0,05 mm 1053 kg Schweres Palettieren, Maschine tending

ER160B-3200 160 kg 3200 mm ± 0,05 mm 1280 kg Sehr schweres Heben, Reifenhandhabung

ER220-3100 220 kg 3100 mm±0,06 mm 1345 kg Ultraschwere Nutzlast-Anwendungen

Analyse: Der ER100B-3000 füllt eine bestimmte Nische. Im Vergleich zum ER70B bietet es 43% mehr Nutzlast und 42% mehr Reichweite, was es zu einer klaren Wahl für größere, schwerere Gegenstände macht. Während die ER160B und ER220 mehr Festigkeit bieten, bietet die ER100B-3000 oft eine kostengünstigere und potenziell schnellere Lösung für Anwendungen, die nicht mehr als 100 kg erfordern, wodurch die Kosten für Über-Engineering vermieden werden.

F& Amp; A: Tiefer Eintauchen in Heavy Payload Robotics

1. Warum ist ein 6-Achsen-Design der Standard für komplexe Materialbehandlung, und wann würde ein 4-Achsen-Roboter ausreichen?

Die sechs Achsen bieten eine beispiellose Orientierungsflexibilität. Bei der Materialbehandlung muss ein Teil oft aufgenommen, im Raum umgeorientiert und in einem bestimmten Winkel platziert werden. Ein sechsachsiger Roboter kann dies in einer einzigen, fluiden Bewegung bewältigen. Beispielsweise muss der Roboter beim Platzieren eines schweren Motors auf einen Prüfstand die Steigung und den Gier des Motors für eine genaue Ausrichtung anpassen. Ein 4-Achs-Roboter (oder "selektiver Compliance-Gelenkroboterarm"), wie einige Palettierungsspezifische Modelle, ist in der Handgelenkdrehung begrenzt. Es zeichnet sich bei hoher Geschwindigkeit, wiederholten "Pick-and-Place"-Aufgaben aus, bei denen das Teil nicht umgekehrt oder kompliziert neu ausgerichtet werden muss - denken Sie daran, Boxen von einem Förderer auf eine Palette in der gleichen vertikalen Orientierung zu bewegen. Die Wahl hängt von der Komplexität des Weges gegenüber Geschwindigkeit/Kosten ab.

2.Wie wirkt sich die IP54-Schutzklasse darauf aus, wo ich den ER100B-3000 einsetzen kann?

Der IP-Code (Ingress Protection) ist für die Bereitstellungsplanung entscheidend. „IP54“ bedeutet, dass der Roboter vor begrenztem Eindringen von Staub(5) und Wasserspray aus jeder Richtung(4) geschützt ist. Dadurch eignet sich der ER100B-3000 für die meisten Standard-industriellen Umgebungen, wie z. B. Automobilmontagelinien, Lagerverpackungsbereiche und Bearbeitungswerkstätten, in denen gelegentlich Luftstaub oder Luftfeuchtigkeit vorhanden sein könnte. Es ist jedoch nicht geeignet für extreme Bedingungen wie direktes Waschen (IP67 erfordert), Gießereien mit leitfähigem Staub oder Regen ausgesetzt Außenanlagen. Für solche rauen Einstellungen sind Roboter mit höherem Schutz (wie IP67) oder spezielle Schutzgehäuse erforderlich. Das Verständnis dieser Bewertung verhindert vorzeitige Ausfälle und gewährleistet langfristige Zuverlässigkeit.

3.Was sind die wichtigsten Integrationsüberlegungen außerhalb des Roboters selbst für ein schweres Nutzlastsystem?

Eine erfolgreiche Integration eines Roboters wie der ER100B-3000 erfordert eine komplette Systemansicht. Erstens muss der Endeffektor: Der Greifer, der Vakuumhiber oder das benutzerdefinierte Werkzeug für die volle Nutzlast von 100 kg bewertet werden, einschließlich Sicherheitsfaktoren, und sein Gewicht wird von der nutzbaren Nutzlast abgezogen. Ein schlecht gestalteter Greifer kann die Stabilität beeinträchtigen. Zweitens, Sicherheit und Infrastruktur: Aufgrund seiner hohen kinetischen Energie sind robuste Sicherheitszaune, Lichtvorhänge oder Bereich-Scanner obligatorisch. Der Betonboden muss eine ausreichende Tragfähigkeit und Verankerungspunkte für sein Gewicht von 1 + Tonne haben. Drittens, Zusatzausrüstung: Die Integration mit Förderern, Maschinenschnittstellen (MTConnect, PROFINET) und programmierbaren Logiksteuern (SPS) erfordert eine sorgfältige Planung. Schließlich Zykluszeitsanalyse: Die Simulation des gesamten Bewegungswegs ist unerlässlich, um sicherzustellen, dass die Geschwindigkeit des Roboters die Produktionsziele erfüllt, da Beschleunigungs- / Verzögerungszeiten bei schweren Massen länger sind.

4. Wie beeinflusst das Konzept von "reach" gegenüber "working envelope" das Zelllayout für einen Roboter wie diesen?

"Reichweite" (3000mm für den ER100B-3000) ist der maximale horizontale Abstand von der Mitte der Roboterbasis, den das Handgelenk erreichen kann. Der „Arbeitsumschlag“ ist das gesamte 3D-Volumen, auf das das Handgelenk zugreifen kann. Für einen Roboter mit langer Reichweite ist der Umschlag eine große Kugel mit einer "toten Zone" in der Nähe der Basis und potenziell unerreichbaren Bereichen hinter der Schulter. Wenn Sie eine Arbeitszelle entwerfen, müssen Sie alle Abholpunkte in diesem Umschlag kartieren, unter Berücksichtigung nicht nur des Handgelenks, sondern auch des befestigten Werkzeugs und der Abmessungen des Teils. Die Zelle muss möglicherweise größer sein als erwartet, um „Singularitäten“ zu vermeiden, bei denen der Roboter ein gewisses Maß an Freiheit verliert. Eine intelligente Layoutplanung, manchmal unterstützt durch Offline-Simulationssoftware, ist entscheidend, um die Nutzung der beeindruckenden Reichweite des Roboters zu maximieren, ohne Störpunkte zu schaffen.

5.In Bezug auf die Gesamtbesitzeskosten, was sind die primären Wartungsschwerpunkte für einen schweren Nutzlast-Roboter?

Der TCO geht weit über den Kaufpreis hinaus. Präventive Wartung ist von höchster Bedeutung: Regelmäßig geplante Kontrollen von Getriebeöl, Gürtelspannung (falls zutreffend) und Lagerschleiß sind aufgrund höherer Spannung kritischer als bei leichteren Robotern. Kalibrierung: Im Laufe der Zeit kann mechanischer Verschleiß die absolute Genauigkeit beeinflussen. Periodische Neukalibrierung kann für ultrapräzise Aufgaben erforderlich sein, obwohl die Wiederholbarkeit im Allgemeinen stabil ist. Energieverbrauch: Ein 100kg-Roboter verbraucht mehr Energie, vor allem während der schnellen Beschleunigung. Die Auswertung des Arbeitszyklus kann zu einer energiesparenden Programmierung führen. Ausfallzeitkosten: Die finanziellen Auswirkungen einer stagnierenden Schwerlastleitung sind erheblich. Die Wahl eines Roboters mit zuverlässigen Komponenten, gutem regionalen Service-Support und verfügbaren Ersatzteilen (wie der etablierten ER-Serie von ESTUN) minimiert dieses Risiko. Die Schulung des internen Personals zur grundlegenden Fehlerbehebung ist eine wertvolle Investition.
