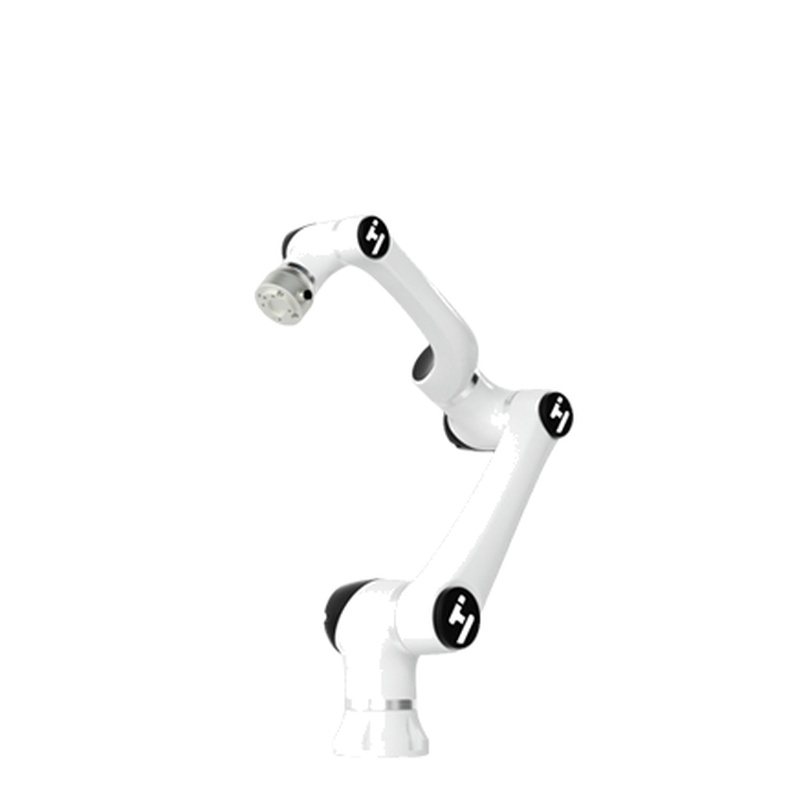

Der HUAYAN Elfin E05L-Pro ist ein CNC-Tending-Cobot, der für die präzise Bearbeitung von Cobot-Anwendungen in kompakten Bearbeitungszellen entwickelt wurde. Mit einer Nutzlast von 3,5 kg, einer Reichweite von 950 mm und einer Wiederholbarkeit von ± 0,02 mm ist es für kleine Lade- und Entladeaufgaben optimiert, bei denen Genauigkeit, Konsistenz und Raumeffizienz von entscheidender Bedeutung sind.
In modernen Bearbeitungswerkstätten, insbesondere diejenigen, die sich auf High-Mix, Low-Volumen-Produktion, Arbeitskräftemangel und steigende Kosten konzentrieren, sind häufige Bedenken. CNC-Bediener müssen oft mehrere Maschinen verwalten, und wiederholte Ladeaufgaben reduzieren die Produktivität und erhöhen die Müdigkeit. In solchen Umgebungen geht es bei der kollaborativen Automatisierung nicht darum, ganze Produktionslinien zu ersetzen, sondern darum, die Leistung zu stabilisieren und die Präzision über lange Schichten aufrechtzuerhalten.
Der E05L-Pro erfüllt diese Anforderungen mit einer kompakten Struktur, niedrigem Energieverbrauch und hoher Wiederholbarkeit, die auf CNC-Tendenzszenarien zugeschnitten ist.
Positionierung innerhalb der Elfin Serie
Innerhalb der Elfin-Linie repräsentiert der E05L-Pro eine raffinierte Weiterentwicklung der früheren E05L-Konfiguration. Während beide Modelle auf leichte Nutzlast-Anwendungen ausgerichtet sind, betont die Pro-Version verbesserte Bewegungsstabilität, verbesserte strukturelle Steifigkeit und optimierte Steuerleistung für Bearbeitungsumgebungen.
Im Vergleich zu Elfin-Modellen mit höherer Nutzlast wie dem E10 oder E15 konzentriert sich der E05L-Pro eher auf Präzision als auf Hubleistung. Seine Nutzlast von 3,5 kg reicht für die meisten kleinen bearbeiteten Komponenten, Aluminium-Teile, Präzisionseinsätze oder Werkzeugzubehör aus. Der Vorteil liegt in der Genauigkeit und dem kompakten Fußabdruck und nicht im Rohmoment.
Dies macht ihn besonders geeignet für Maschinenwerkstätten, die einen CNC-Pflege-Cobot suchen, der sich ohne erhebliche Bodenmodifikationen leicht in bestehende Zellen integriert.
Technische Eigenschaften und Produktionswirkungen
Nutzlast und Reichweite
Die Nutzlast von 3,5 kg ist für kleine bis mittlere Präzisionskomponenten optimiert. In Kombination mit einem Arbeitsradius von 950 mm kann der Roboter bequem CNC-Türen, Ladefachen, Inspektionsstellen und benachbarte Arbeitstische innerhalb eines kompakten Zellalayouts erreichen.
Wiederholbarkeit und Bewegungskontrolle
Mit einer Wiederholbarkeit von ±0,02 mm bietet der E05L-Pro eine höhere Präzision als viele mittlere Kollaborationsroboter. Bei CNC Tending beeinflusst die konsistente Teileplatzierung direkt die Bearbeitungsgenauigkeit, den Werkzeugverschleiß und die Prozesszuverlässigkeit. Eine stabile Positionierung reduziert das Risiko einer Fehlausrichtung und unterstützt eine konsistente Produktionsqualität.
Gewicht und Leistungseffizienz
Mit einem Gewicht von 26 kg und einem Verbrauch von ca. 180 W im Betrieb ist der Roboter energieeffizient und einfach auf Arbeitstischen oder mobilen Sockeln zu montieren. Dieser geringe Strombedarf trägt zur allgemeinen Energieeffizienz bei intelligenten Fertigungsinitiativen bei und ermöglicht den Einsatz ohne erhebliche elektrische Upgrades.
Operationale Auswirkungen
In Bearbeitungsumgebungen sind Zuverlässigkeit und Stabilität oft wichtiger als Geschwindigkeit. Die strukturelle Balance und die präzise Steuerung des E05L-Pro reduzieren die Vibrationsübertragung und gewährleisten eine reibungslose sich wiederholende Bewegung, die bei der Arbeit neben empfindlichen CNC-Geräten unerlässlich ist.
Typische Anwendungen
CNC Maschine Tending
Beladen und Entladen kleiner Präzisionsteile, Öffnen und Schließen von Maschinentüren und Übertragen von Komponenten an Inspektionsstationen. Dies ist das primäre Szenario für einen CNC-Tending-Cobot.
Präzisionshandhabung
Übertragung empfindlicher bearbeiteter Komponenten, wie Aluminiumgehäuse oder Präzisionswellen, bei denen eine genaue Positionierung Kratzer oder Verformungen verhindert.
Sekundäre Operationen
Unterstützung der Entgratung, Reinigung, Etikettierung oder Inspektionsschritte nach Bearbeitungsprozessen.
Elektronik und Montage kleiner Komponenten
Aufgrund seiner hohen Wiederholbarkeit kann der E05L-Pro auch in Elektronikbauaufgaben eingesetzt werden, bei denen leichte Bauteile sorgfältig platziert werden müssen.
Flexible Kleinserienproduktion
In Werkstätten mit unterschiedlichen Teilegeometrien kann der Roboter schnell neu programmiert werden, um unterschiedliche Vorrichtungen und Belastungsmuster aufzunehmen.
Integration mit Automatisierungssystemen
Der E05L-Pro unterstützt die Standard-SPS-Kommunikation und kann über digitale I/O- oder industrielle Kommunikationsprotokolle mit CNC-Maschinensteuern verbunden werden. Dies gewährleistet eine synchronisierte Türsteuerung, die Koordination der Freisetzung des Chucks und das Prozesstiming.
Visionssysteme können für die Überprüfung der Teileausrichtung integriert werden, um die Präzisionshandhabungsfähigkeit zu verbessern. Wenn der Roboter mit MES-Plattformen verbunden ist, trägt er zur Rückverfolgbarkeit der Produktion und zur Echtzeitüberwachung der Leistung bei, die sich an die breiteren Ziele der industriellen Automatisierung und der Fabrikmodernisierung orientiert.
Aufgrund seiner kompakten Form und des geringen Stromverbrauchs erfordert die Integration im Vergleich zu schwereren kollaborativen Robotern typischerweise eine minimale mechanische Verstärkung.
Langfristige operative Überlegungen
Bei Bearbeitungswerkstätten wirkt sich Ausfallzeit direkt auf die Rentabilität aus. Die vereinfachte Struktur und die moderate Nutzlast des E05L-Pro reduzieren die mechanische Belastung der Gelenke und tragen zu langen Serviceintervallen bei. Routinewartung beinhaltet hauptsächlich gemeinsame Inspektion, Schmierprüfungen und Überprüfung von End-of-Arm-Werkzeugen.
Energieeffizienz spielt eine praktische Rolle bei der langfristigen Kostenkontrolle. Der Roboter arbeitet mit 180 W und unterstützt kontinuierliche Schichten, ohne den Energiebedarf der Anlage deutlich zu erhöhen. Im Laufe der Zeit tragen reduzierte manuelle Ladearbeit und stabile Zykluszeiten zu vorhersehbaren Betriebskosten bei.
Auswahlberatung
Empfohlen für
CNC-Werkstätten mit kleinen bis mittleren Präzisionsteilen unter 3,5 kg
Fabriken auf der Suche nach kompakter kollaborativer Automatisierung auf begrenzter Bodenfläche
Anwendungen mit hoher Wiederholbarkeit und konsistenter Teileplatzierung
Produktionsumgebungen zur Verbesserung der Stabilität ohne umfassende Systemüberarbeitung
Nicht empfohlen für
Anwendungen mit einer Nutzlast von mehr als 3,5 kg
Große Bauteile, die eine erweiterte Reichweite über 950 mm hinaus erfordern
Schwere Palettierung oder hohes Drehmoment industrielle Aufgaben
Extrem schnelle Bearbeitungszellen, bei denen gemeinsame Geschwindigkeitsbegrenzungen einschränkend sind
Vergleich mit anderen Elfin Modellen
Im Vergleich zu E05L: Der E05L-Pro betont verbesserte Steuerstabilität und raffinierte Leistung für CNC-Tending-Anwendungen.
Im Vergleich zu E10 oder E15: Das Pro-Modell setzt Präzision und kompakte Bereitstellung vor Nutzlastkapazität. Es ist speziell für die Präzisionshandhabung und nicht für den Transport von mittleren oder schweren Komponenten konzipiert.
Die Auswahl des E05L-Pro macht Sinn, wenn Präzision, Energieeffizienz und kompakte Integration wichtiger sind als das Heben schwerer Lasten.
Schlussfolgerung
Für Bearbeitungswerkstätten, die inkrementale Automatisierungsaufrüstungen planen, bietet der HUAYAN Elfin E05L-Pro eine fokussierte Lösung für CNC-Bearbeitungs- und Präzisionsbearbeitungsaufgaben. Sein kompakter Fußabdruck, hohe Wiederholbarkeit und niedriger Stromverbrauch stimmen gut mit intelligenten Fertigungsstrategien überein, die darauf abzielen, die Produktionseffizienz zu verbessern, ohne die Infrastruktur der Anlage auszubauen.
Anstatt Automatisierungsgeräte zu überdimensionieren, ermöglicht der E05L-Pro einen gezielten Einsatz in CNC-Zellen, in denen Stabilität und Konsistenz langfristige Leistung bestimmen.
FAQ-HUAYAN Elfin E05L-Pro
Q1: Was macht den E05L-Pro für CNC-Tending geeignet?
A1: Seine ± 0,02 mm Wiederholbarkeit, kompakte Größe und 3,5 kg Nutzlast sind für das präzise Beladen und Entladen kleiner bearbeiteter Teile optimiert, was eine konsistente Platzierung und reduzierte Ausrichtungsfehler gewährleistet.
Q2: Kann es direkt mit CNC-Maschinensteuerungen integriert werden?
A2: Ja. Der Roboter unterstützt die SPS-Kommunikation und die digitale I / O-Integration, wodurch synchronisierter Türbetrieb, Spannersteuerung und Prozesstiming möglich sind.
Q3: Wie unterscheidet sich der E05L-Pro von größeren Elfin-Cobots?
A3: Größere Modelle konzentrieren sich auf höhere Nutzlasten und erweiterte Reichweite. Der E05L-Pro betont den kompakten Einsatz, die Energieeffizienz und die präzise Handhabung von kleinen Komponenten.
Q4: Ist es für High-Mix-Produktionsumgebungen geeignet?
A4: Ja. Die flexible Programmierung und der kompakte Fußabdruck ermöglichen eine schnelle Anpassung an unterschiedliche Teilegeometrien und Armaturen in der Kleinserienfertigung.
Q5: Was sind die langfristigen Wartungsbewegungen?
A5: Die routinemäßige Gelenkprüfung und die Wartung des Endeffektors sind in der Regel ausreichend. Die moderate Nutzlast reduziert die mechanische Belastung und unterstützt eine lange Lebensdauer in Bearbeitungsumgebungen.
