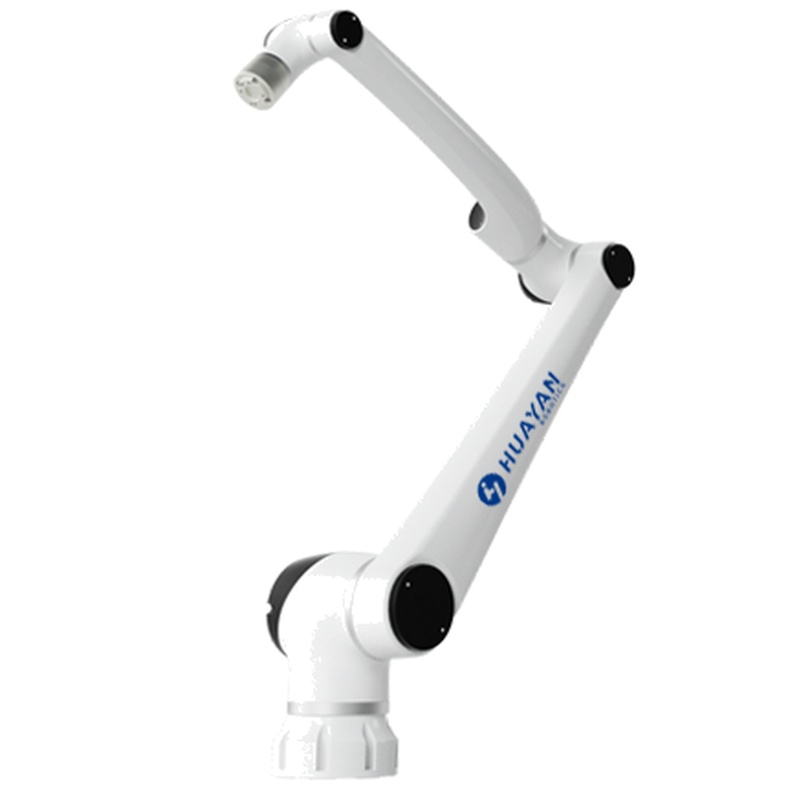

HUAYAN Elfin-Ex E15F Roboter für ATEX-Zonen in der chemischen Industrie

Der HUAYAN Elfin-Ex E15F ist als einer der spezialisierten Roboter für ATEX-Zonen konzipiert und unterstützt den sicheren und stabilen Einsatz von Robotern in der chemischen Industrie. Mit einer Nutzlast von 15 kg, einer Reichweite von 1.300 mm und einer Wiederholbarkeit von ±0,05 mm erfüllt es die operativen Anforderungen der Produktion in gefährlichen Bereichen und behält gleichzeitig die Flexibilität der Zusammenarbeit.

In chemischen Anlagen werden Automatisierungsentscheidungen nicht allein von Geschwindigkeit getrieben. Sie werden durch Compliance, Zündrisikominderung, Prozessstabilität und langfristige betriebliche Governance angetrieben. Der E15F wurde in diesem Rahmen entwickelt.

Automatisierung in ATEX-Zonen: Über Standardrobotik hinaus

ATEX-klassifizierte Zonen setzen strenge Einschränkungen bei der Ausrüstungswahl auf. Elektrische Funken, übermäßige Oberflächentemperaturen, statische Entladung und unzureichende Dichtung können Zündgrisiken in Atmosphären mit brennbaren Gasen oder brennbarem Staub verursachen.

Traditionelle Industrieroboter erfordern oft schwere Isolierung, verstärkte Käfige und komplexe Sicherheitsgehäuse. In chemischen Produktionsanlagen ist der Platz begrenzt und die Umkonfiguration kostspielig. Vollständig isolierte Roboterzellen können bestehende Layouts stören und die Wartung erschweren.

Der Einsatz von Robotern für ATEX-Zonen erfordert eine andere Strategie:

Kontrollierte elektrische Konstruktion

Verstärkte Dichtung und Gehäuseschutz

Stabile Erdung und thermisches Management

Kompatibilität mit den Vorschriften für Gefahrenzonen

Der Elfin-Ex E15F basiert auf diesen Prinzipien und behält gleichzeitig die betriebliche Flexibilität, die mit kollaborativen Robotern verbunden ist.

Positionierung innerhalb der Elfin-Ex Serie

Innerhalb des explosionssicheren Portfolios von Elfin-Ex nimmt der E15F eine besondere Position ein. Im Vergleich zum Modell E12F erhöht der E15F die Nutzlastleistung auf 15 kg und reduziert die Reichweite auf 1.300 mm. Diese Verschiebung spiegelt eine andere Einsatzphilosophie wider.

Der E12F begünstigt eine erweiterte Abdeckung über größere gefährliche Zellen hinweg. Der E15F konzentriert sich auf schwerere Werkzeugbearbeitung und dichtere Produktionsstationen, bei denen die Reichweite sekundär zur Nutzlaststabilität ist.

Sein 60 kg Körpergewicht spiegelt die strukturelle Verstärkung wider und bleibt für die Integration in kompakte chemische Verarbeitungsmodule handhabbar.

Diese Differenzierung ist wichtig: In ATEX-Umgebungen erhöht eine überdimensionierte Reichweite oder Nutzlast unnötig die Installationskomplexität. Der E15F ist für mittlere Reichweite, schwere Aufgaben gefährliche Automatisierung optimiert.

Technische Merkmale im gefährlichen Kontext

Nutzlast und Werkzeugstabilität

Eine Nutzlast von 15 kg ermöglicht eine sichere Handhabung von:

Chemische Behältertransfer

Ventilbetätigungswerkzeuge

Pumpenkomponenten

Geschützte Greifer und isolierte Endeffektoren

In chemischen Anlagen umfasst Werkzeugbearbeitung oft Schutzgehäuse, die Gewicht hinzufügen. Der E15F bietet ausreichende Nutzlastmarge, ohne auf schwere industrielle Roboterplattformen zurückzugreifen.

Kontrollierte Reichweite in dichten Layouts

Mit einem Arbeitsradius von 1.300 mm eignet sich der E15F für Produktionsinseln, auf denen die Ausrüstung eng angeordnet ist. In vielen chemischen Verarbeitungseinheiten begrenzen Rohrleitungssysteme und Sicherheitsabstände verfügbare Bewegungsgänge. Eine moderate Reichweite verringert das Störungsrisiko und vereinfacht die Programmierung.

Wiederholbarkeit und Prozessintegrität

Die Wiederholbarkeit von ±0,05 mm gewährleistet eine konsistente Positionierung bei wiederholten Operationen wie:

Füllhilfe

Kappenspannung

Ausrichtung der Komponenten

Probenahmeverfahren

In chemischen Umgebungen können kleine Abweichungen die Dosierungsgenauigkeit oder die Dichtleistung beeinflussen. Präzision trägt direkt zur Produktqualität und zur regulatorischen Konsistenz bei.

Anwendung in der chemischen Industrie

Drum und Container Handling

Die manuelle Handhabung von chemischen Trommeln erhöht die Exposition der Arbeiter. Der Einsatz von Robotern in der chemischen Industrie reduziert wiederholte Belastungen und begrenzt die menschliche Präsenz in klassifizierten Zonen.

Ventilbetrieb und Pumpensistenz

In Prozessleitungen, die regelmäßige manuelle Ventileinstellungen erfordern, kann der E15F den Routinebetrieb automatisieren und gleichzeitig die Normen für gefährliche Bereiche einhalten.

Lösungsmittelverpackungslinien

Verpackungen auf Lösungsmittelbasis erfordern Explosionsschutz. Ein kollaborativer Roboter, der für ATEX-Zonen konfiguriert ist, unterstützt gesteuerte Platzierungs- und wiederholte Ausrichtungsaufgaben.

Gefährliche Probenaufgaben

Die Probenaufnahme und -übertragung in flüchtigen Atmosphären können automatisiert werden, wodurch das Bedienerrisiko reduziert wird und die Rückverfolgbarkeit beibehalten wird.

Integration mit Industrieautomationssystemen

Compliance eliminiert nicht die Notwendigkeit der Konnektivität. Der E15F unterstützt die Integration mit SPS-basierten industriellen Automatisierungssystemen, die in chemischen Anlagen häufig verwendet werden.

Durch die Systemintegration können Betreiber:

Betriebsstatus des Roboters

Aufgabenplanung

Wartungsintervalle

Prozesssynchronisierung

In fortschrittlichen Anlagen, die intelligente Fertigungsprinzipien implementieren, verbessert die Verknüpfung von Gefahrenrobotik mit einer zentralen Überwachung die Transparenz und die Prüfbereitschaft.

Im Gegensatz zu herkömmlichen isolierten Industrierobotern ermöglicht die kollaborative Architektur eine strukturierte menschliche Interaktion, wenn dies durch Sicherheitsbewertungen erlaubt wird, was die Wartungsflexibilität verbessert.

Risikomanagement und Lebenszyklusökonomie

In ATEX-Umgebungen muss die Automatisierung innerhalb eines breiteren Risikomanagementmodells bewertet werden.

Die Vorteile des Einsatzes spezialisierter Roboter für ATEX-Zonen umfassen:

Reduzierte Exposition der Arbeitnehmer gegenüber flüchtigen Substanzen

Niedrigere Wahrscheinlichkeit menschlicher Fehler bei wiederholten Operationen

Verbesserte Prozesskonsistenz

Potenzielle Reduzierung des Versicherungs- und Compliance-Risikos im Laufe der Zeit

Während explosionssichere Systeme im Vergleich zu Standard-kollaborativen Robotern höhere Vorinvestitionen erfordern können, begünstigen Lebenszyklusökonomien häufig die strukturierte Automatisierung in gefährlichen Zonen.

Das verstärkte Design und die stabile mechanische Architektur des E15F unterstützen den langfristigen Betrieb unter kontrollierten Wartungsplanen, die den Standards der chemischen Industrie entsprechen.

Auswahl der Elfin-Ex E15F

Empfohlen für

Chemische Anlagen in ATEX-klassifizierten Zonen

Aufgaben mit bis zu 15 kg Nutzlast

Dichte Produktionslayouts mit moderaten Reichweitenanforderungen

Einrichtungen, die nach einer schrittweisen Automatisierungsmodernisierung in gefährlichen Umgebungen suchen

Nicht empfohlen für

Nicht klassifizierte allgemeine industrielle Montageleitungen

Aufgaben mit einer Nutzlast von mehr als 15 kg

Langstreckenbetrieb mit 1.800 mm Reichweite

Vergleich innerhalb explosionssicherer Modelle

E12F: Längere Reichweite (1800 mm), moderate Nutzlast (12 kg), geeignet für größere gefährliche Zellen.

E15F: Höhere Nutzlast (15 kg), kürzere Reichweite (1.300 mm), für schwere Aufgaben in kompakten Layouts optimiert.

Diese Unterscheidung ermöglicht es Ingenieurteams, die Auswahl des Roboters an die räumliche Konfiguration und das Aufgabengewicht auszurichten, anstatt standardmäßig auf maximale Spezifikationen zu reagieren.

Schlussfolgerung

Der HUAYAN Elfin-Ex E15F ist für den Einsatz als einer der zuverlässigen Roboter für ATEX-Zonen konzipiert, besonders geeignet für Roboter in Anwendungen der chemischen Industrie, die eine moderate Reichweite und eine höhere Nutzlaststabilität erfordern. Seine Balance von 15 kg Handhabungskapazität, kontrolliertem Arbeitsradius und konsistenter Wiederholbarkeit unterstützt strukturierte Gefahrenbereichsautomatisierung, ohne auf übergroße industrielle Plattformen zurückzugreifen.

Für chemische Hersteller, die sicherere, auf Compliance ausgerichtete Automatisierungs-Upgrades suchen, bietet der E15F eine technisch fokussierte Lösung, die den regulatorischen und betrieblichen Realitäten entspricht.

FAQ-HUAYAN Elfin-Ex E15F

Q1: Was sind ATEX-Zonen und warum benötigen sie spezialisierte Roboter?

A1: ATEX-Zonen sind gefährliche Gebiete, in denen explosionsgefährliche Atmosphären auftreten können. Geräte, die in diesen Zonen eingesetzt werden, müssen das Zündrisiko durch kontrollierte elektrische und strukturelle Konstruktion minimieren.

Q2: Wie unterscheidet sich der E15F von Standard-kollaborativen Robotern?

A2: Der E15F enthält explosionsschutzliche Konstruktionsprinzipien, einschließlich verstärkter Gehäuse und gesteuerter elektrischer Systeme, was ihn für gefährliche chemische Umgebungen geeignet macht.

Q3: Warum wählen Sie eine 15 kg Nutzlast in chemischen Anlagen?

A3: Chemische Prozesse beinhalten häufig abgeschirmte Werkzeuge und Behälterhandlung. Eine Kapazität von 15 kg bietet ausreichenden Spielraum für einen sicheren und stabilen Betrieb, ohne das System zu überdimensionieren.

Q4: Kann sich der E15F in bestehende Anlagensteuerungssysteme integrieren?

A4: Ja. Es unterstützt die SPS-basierte Integration und kann für die Überwachung und Koordination in breitere industrielle Automatisierungsrahmen integriert werden.

Q5: Ist die Wartung in ATEX-Zonen komplexer?

A5: Die Wartung muss den Protokollen im Gefahrenbereich folgen, einschließlich der Erdungsprüfung und der Dichtungsprüfung, aber die routinemäßigen Serviceintervalle sind bei ordnungsgemäßer Installation mit anderen kollaborativen Robotersystemen vergleichbar.

Q6: Wie sollten Ingenieure zwischen E12F und E15F entscheiden?

A6: Die Auswahl hängt von der räumlichen Layout und Nutzlast Bedürfnisse ab. Wählen Sie E12F für eine erweiterte Reichweite über größere gefährliche Zellen und E15F für schwerere Werkzeuge in kompakteren Prozessbereichen.
