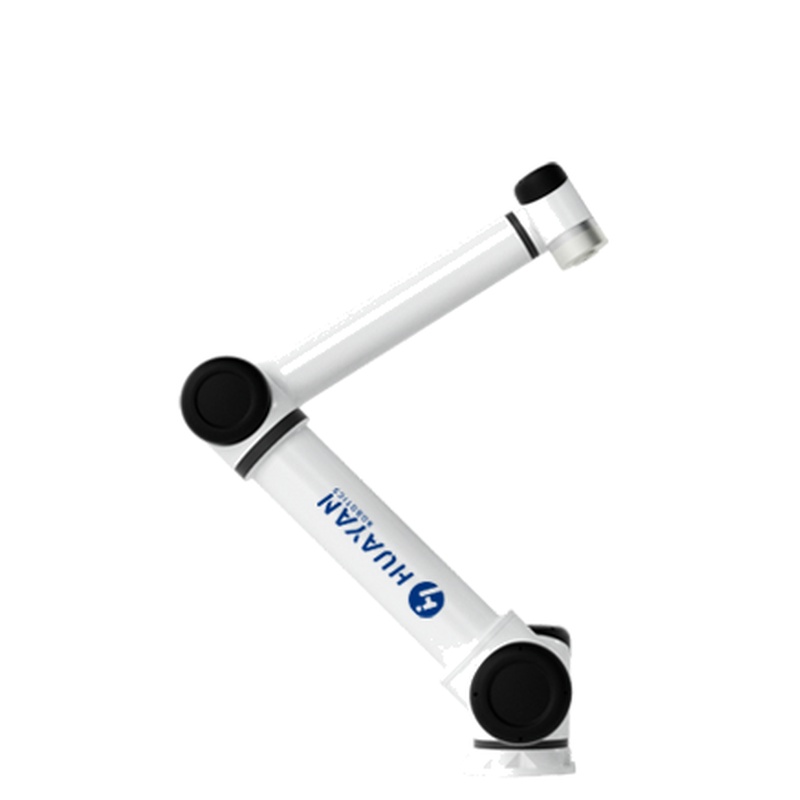

Der HUAYAN S40 ist ein weitreichender Roboter, der für schwere industrielle Umgebungen entwickelt wurde, insbesondere als automatisierter Schweißroboter in mittleren bis großen Fertigungszellen. Mit einer Nutzlast von 40 kg und einem Arbeitsbereich von 1.800 mm unterstützt es weitreichende Operationen, während die Wiederholbarkeit von ± 0,05 mm beibehalten wird, was es für strukturelles Schweißen, Materialhandling und industrielle Automatisierungsaufgaben mit mehreren Stationen geeignet macht.
In der modernen Fertigung, insbesondere in der Metallherstellung und Ausrüstungsproduktion, werden Schweißzellen größer und komplexer. Werkstücke sind schwerer, Armaturen erstrecken sich über breitere Bereiche und die Konsistenzanforderungen sind strenger als zuvor. Manuelles Schweißen führt Variabilität ein, während kleinere Roboter mit Reichweitebegrenzungen oder Nutzlastbeschränkungen kämpfen können. Der S40 ist in der Lage, diese Realitäten zu bewältigen, indem er Langstreckenfähigkeit mit stabilem Lasthandhandel kombiniert.
Wo das S40 in der S-Serie sitzt
Innerhalb des HUAYAN-Sortiments der S-Serie stellt der S40 in der Nutzlastkapazität einen Schritt über den S20 und den S30 hinaus.
Im Vergleich zum S20 verdoppelt der S40 die Nutzlastkapazität fast, was ihn für dickere Materialien, größere Fackeln und integrierte Werkzeugsysteme geeignet macht.
Im Vergleich zum S30 erhöht der S40 die Belastungsfähigkeit auf 40 kg und behält gleichzeitig die gleiche 1.800 mm Reichweite und ermöglicht robustere Schweißarmaturen oder zweiweitige Endeffektoren, ohne die strukturelle Stabilität zu beeinträchtigen.
Das macht den S40 besonders relevant für Hersteller, die mittelständische Nutzlast-Roboter überwächst haben, aber noch keine extrem großen Portalsysteme oder ultraschwere Roboterplattformen benötigen.
Technische Eigenschaften und Produktionswirkungen
Nutzlast und strukturelle Festigkeit
Mit einer Nutzlast von 40 kg kann der S40 Schweißfackeln, Nahtfolgesysteme und Hilfssensoren gleichzeitig unterstützen. Bei automatisierten Schweißroboteranwendungen kommt das zusätzliche Gewicht oft von Kabelmanagementsystemen und Schutzgehäusen. Die Lastkapazität des S40 gewährleistet eine stabile Bewegung auch bei solchen kombinierten Werkzeugkonfigurationen.
Erweiterter Arbeitsbereich
Mit einer Reichweite von 1.800 mm kann der Roboter breite Schweißarmaturen ohne Neupositionierung abdecken. Bei der Konstruktionsstahlherstellung oder der schweren Rahmenmontage verbessert die Verringerung der Neupositionierung direkt die Zykluszeit und verringert den mechanischen Verschleiß.
Sechs Achsen Flexibilität und Wiederholbarkeit
Die 6-Achs-Konfiguration ermöglicht Mehrwinkelschweißen, komplexen Nahtzugriff und Überkopfpositionierung. Eine Wiederholbarkeit von ±0,05 mm unterstützt eine konsistente Schweißperlenplatzierung, reduziert Nachbearbeitung und hält die Qualität in der großen Volumenproduktion.
Gewicht und Stabilität
Mit einem Gewicht von 89 kg bietet der S40 für Schweißanwendungen notwendige strukturelle Steifigkeit. In automatisierten Schweißumgebungen ist die Schwingungssteuerung unerlässlich. Die Masse und das Gelenkdesign des Roboters tragen zu einer glatteren Bogenbewegung und einer reduzierten Schwingung bei langen Schweißwegen bei.
Anwendungsszenarien in der Industrieautomatisierung
Automatisierte Schweißzellen
Der S40 eignet sich besonders für MIG-, TIG- und Bogenschweißen in der Strukturherstellung. Seine Reichweite ermöglicht die Abdeckung großer Werkstücke ohne externe Achsen in vielen Standard-Layouts.
Schwere Material Handling
Neben Schweißen unterstützt die 40 kg Nutzlast das Beladen und Entladen von Metallkomponenten, Positionierungsrahmen und die Übertragung von Halbfertigkeiten zwischen Stationen.
Multi-Station Fertigungslinien
In Produktionsumgebungen, in denen ein Roboter mehrere Vorrichtungen bedient, ermöglicht die Reichweite von 1.800 mm eine zentrale Installation und verbessert die Flächennutzung.
Ausrüstungsherstellung
Für Maschinenrahmen, landwirtschaftliche Ausrüstung und industrielle Gehäuse bietet der S40 ausreichendes Drehmoment und Stabilität für das Schweißen dicker Materialien.
Systemintegration und Automatisierungskompatibilität
Der S40 ist für die Integration in industrielle Automatisierungssysteme konzipiert. Es unterstützt die Verbindung zu SPS-gesteuerten Produktionslinien und kann mit Schweißstromquellen und Nahtfolgungssystemen synchronisiert werden.
Bei Einsatz als automatisierter Schweißroboter verbessert die Integration mit Visionssystemen die Schweißnahtserkennung und die Positionskorrektur. MES-Konnektivität ermöglicht die Rückverfolgbarkeit von Schweißparametern, Lichtbogenzeit und Produktionsleistung, die Fabrikmodernisierungsstrategien und Qualitätsdokumentation unterstützt.
Im Gegensatz zu kollaborativen Robotern der Elfin-Serie ist der S40 für eingezäunte industrielle Umgebungen bestimmt. Dies ermöglicht höhere Schweißleistungsniveaus und kontinuierliche Arbeitszyklen ohne gemeinsame Sicherheitsbeschränkungen.
Investitionsperspektive und langfristiger Betrieb
Aus Kostenperspektive ist die Auswahl eines Roboters mit angemessener Nutzlastkapazität entscheidend. Unterdimensionierung führt zu Instabilität und beschleunigtem Verschleiß, während Überdimensionierung den Energieverbrauch und die Kapitalkosten erhöht.
Der S40 bietet einen ausgewogenen Ansatz für Hersteller, die im Werkzeugbereich von 30 bis 40 kg arbeiten. Seine Struktur ist für industrielle Schweißanwendungen mit hohem Zyklus konzipiert, wodurch die Rekalibrierungsfrequenz reduziert und im Laufe der Zeit konsistente Bogenpfade gewährleistet wird.
Da Schweißanwendungen oft in Mehrschichtbetrieben laufen, beeinflussen strukturelle Haltbarkeit und wiederholbare Bewegung direkt die Produktionseffizienz. Die mechanische Stabilität des S40 trägt zu einer reduzierten Ausfallzeit und einer vorhersehbaren Wartungsplanung bei.
Auswahlberatung
Empfohlen für:
Fertigungsunternehmen schweißen mittelgroße bis große Stahlkonstruktionen
Hersteller mit 40 kg Nutzlastleistung mit 1.800 mm Reichweite
Automatisierte Schweißzellen mit integrierten Nahtfolgsystemen
Mehrstationsschweißanlagen, die erweiterte Arbeitshüllen erfordern
Nicht empfohlen für:
Leichte Montage oder kollaborative Umgebungen
Nutzlastanforderungen unter 20 kg, wenn kleinere Modelle der S-Serie ausreichen
Ultraschwere Schweißaufgaben über 40 kg Werkzeug- und Befestigungslast
Vergleich innerhalb der S-Serie:
S20: Geeignet für leichtere Schweißaufgaben und kleinere Armaturen
S30:Ausgewogene Lösung für moderate Schweißanwendungen
S40: Entworfen für schwerere Fackeln, größere Armaturen und höhere Schweißzyklen
Der S40 zeichnet sich aus, wenn Schweißwerkzeuggewicht und -größe über mittlere Anforderungen hinaus steigen, aber extrem große Robotersysteme nicht rechtfertigen.
Conclusion
Für Hersteller, die eine Skalierung der Schweißautomatisierung planen, bietet der HUAYAN S40 eine praktische Langreichenroboterlösung mit der erforderlichen Festigkeit für schwere automatisierte Schweißroboteranwendungen. Seine 40 kg Nutzlast und 1.800 mm Arbeitsbereich ermöglichen einen stabilen Betrieb über erweiterte Armaturen hinweg, während wiederholbare Schweißpräzision beibehalten wird.
In industriellen Automatisierungsumgebungen, in denen Schweißkonsistenz, Strukturstabilität und Produktionseffizienz Prioritäten haben, bietet der S40 eine fokussierte Lösung ohne unnötige Systemkomplexität.
Häufig gestellte Fragen – HUAYAN S40
Q1: Welche Schweißprozesse kann der S40 unterstützen?
A1: Der S40 eignet sich für MIG-, TIG- und Bogenschweißprozesse, insbesondere in mittleren bis großen Fertigungszellen, die eine erweiterte Reichweite und eine stabile Fackelhantierung erfordern.
Q2: Wie vergleicht sich das S40 mit dem Modell S30?
A2: Der S40 erhöht die Nutzlast auf 40 kg, während die Langreichfähigkeit beibehalten wird. Es eignet sich besser für schwerere Werkzeuge und dickeres Materialschweißen als der S30.
Q3: Ist der S40 für kollaborative Schweißumgebungen geeignet?
A3: Nein. Der S40 ist für industrielle, eingezäunte Roboterzellen konzipiert, anstatt gemeinsam mit menschlichen Arbeitern zu arbeiten.
Q4: Kann sich das S40 in Naht- oder Visionsverfolgungssysteme integrieren?
A4: Ja. Es kann sich mit Nahtfolgungssystemen, Vision-Führung und SPS-gesteuerten Schweißleistungsquellen integrieren, um die Schweißkonsistenz und Rückverfolgbarkeit zu verbessern.
Q5: Welche Faktoren sollten vor der Auswahl des S40 berücksichtigt werden?
A5: Hersteller sollten das Werkzeuggewicht, die Armaturengröße, den Schweißzyklus und das Zellalayout bewerten. Wenn sich die Gesamtlast 40 kg nähert und eine erweiterte Reichweite erforderlich ist, wird der S40 zu einer geeigneten Option.
Q6: Ist die Reichweite von 1.800 mm für große Fertigungsrahmen ausreichend?
A6: Für viele mittlere bis große Bauteile ermöglicht 1.800 mm eine Abdeckung ohne Neupositionierung. Extrem große Rahmen können zusätzliche externe Achsen oder Portalsysteme erfordern.
