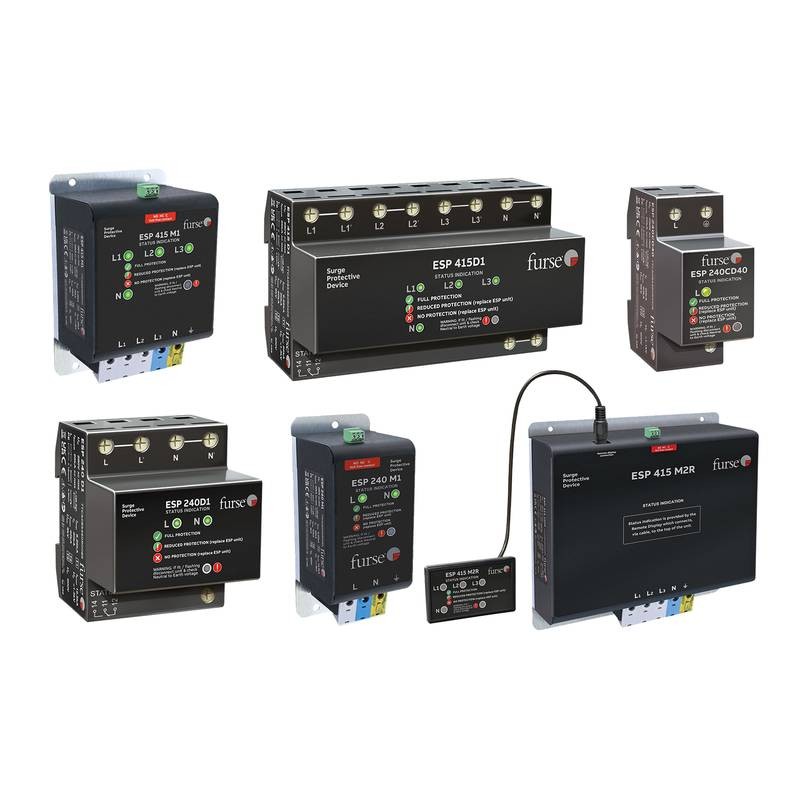

Die Überspannungsschutzgerät-Serie Furse ESP 415 bietet einen kombinierten Typ-1-, Typ-2- und Typ-3-Überspannungsschutz für 400V-Drehstromnetze. Sie leitet energiereiche Blitzströme sicher zur Erde ab und schützt gleichzeitig sensitive Elektronik. Beijing Zhongping Technology unterstützt Industrieanlagen durch die Lieferung dieser robusten Komponenten, um die Systemverfügbarkeit und die Einhaltung von Normen für den äußeren Blitschutz aufrechtzuerhalten.
Industrielle Stromverteilungsnetze sind häufig transienten Überspannungen ausgesetzt, die durch direkte Blitzeinschläge, Schaltvorgänge im Versorgungsnetz und den Betrieb schwerer induktiver Lasten verursacht werden. Diese Spannungsspitzen können Halbleiterregler, Industriecomputer und Automatisierungshardware beeinträchtigen, was zu unerwarteten Ausfallzeiten und kostspieligen Komponentenwechseln führt. Die Serie Furse ESP 415 begegnet dieser Anfälligkeit durch die Kombination von Hochleistungs-Funkenstrecken- und Varistortechnologien in einem einzigen Gehäuse. Diese Integration bewältigt schwere Impulsströme mit einer Wellenform von 10/350 Mikrosekunden, wie sie bei externen Blitzschutzsystemen auftreten, und begrenzt gleichzeitig Restspannungen auf Werte, die für nachgeschaltete Geräte sicher sind. Varianten wie der ESP415T1/25/TNS und ESP415T1/12.5/TNS bieten maßgeschneiderte Ableitvermögen für unterschiedliche Risikoprofile und stellen sicher, dass elektrische Anlagen die strengen Anforderungen der Normenreihen BS EN 62305 und IEC 61643 erfüllen.
Technische Spezifikationen
Nennbetriebsspannung: 400 VAC bei 50 Hz - 60 Hz
Systemkonfiguration: 3 Phasen + Neutralleiter + Schutzleiter (TN-S)
Max. Dauerspannung (MCOV Uc): 350 VAC bei L-N
Impulsableitstoßstrom (Iimp): 12,5 kA pro Phase bei 10/350 Mikrosekunden (Variante T1/12.5)
Impulsableitstoßstrom (Iimp): 25,0 kA pro Phase bei 10/350 Mikrosekunden (Variante T1/25)
Nennableitstoßstrom (In): 50,0 kA bei 8/20 Mikrosekunden
Maximaler Ableitstoßstrom (Imax): 100,0 kA bei 8/20 Mikrosekunden
Schutzpegel (Up): < 600 V bei L-N
Ansprechzeit: < 25 ns bei L-N
Kurzschlussfestigkeit (Icc): 50,0 kA RMS
Betriebstemperaturbereich: - 40°C - + 80°C
Gehäuseschutzart: IP20
Statusanzeige: Optische LED und spannungsfreier Kontakt zur Fernüberwachung
Systemintegration und Hardware-Setup
Der Einsatz des Überspannungsschutzgeräts Furse ESP 415 erfordert besondere Aufmerksamkeit hinsichtlich der physischen Montage und der Verdrahtungsgeometrie, um induktive Spannungsabfälle bei transienten Hochstromereignissen zu minimieren. Installateure müssen das Gerät so nah wie möglich am Einspeiseverteiler oder am Hausanschluss montieren und dabei nach Möglichkeit kurze, geradlinige Leiterlängen von höchstens 25 cm verwenden. Leitungsschleifen bei Anschlüssen erzeugen eine parasitäre Induktivität, die den effektiven Schutzpegel für die geschützten Endgeräte erhöht.
Das Gerät ermöglicht die Aufnahme von Standard-Verteilungsverdrahtungen über robuste Tunnelklemmen, die einen sicheren Anschluss für Phase-, Neutral- und Schutzleiter gewährleisten. Für eine optimale Störfestigkeit und Ableitung von Transienten muss der Schutzleiteranschluss des SPD (Überspannungsschutzes) niederohmig direkt mit der Hauptpotentialausgleichschiene verbunden werden. Die Integration in Gebäudeleitsysteme wird durch integrierte spannungsfreie Meldekontakte erleichtert, die den internen thermischen Trennstatus oder die Alterung der Komponenten an externe speicherprogrammierbare Steuerungen (SPS) oder Überwachungskreisen des Gebäude-Managements signalisieren. Optische Statusanzeigen an der Frontseite ermöglichen eine sofortige lokale Überprüfung der Betriebsbereitschaft, wodurch Wartungspersonal schnelle Sichtprüfungen ohne das Öffnen von Gehäuseabdeckungen durchführen kann.
Zuverlässigkeit und Umweltbeständigkeit
Industrielle Einsatzumgebungen erfordern eine hohe thermische und mechanische Widerstandsfähigkeit der elektrischen Schutzhardware. Die Serie Furse ESP 415 verfügt über interne thermische Trennvorrichtungen, die so konstruktive ausgelegt sind, dass gealterte Varistorkomponenten bei anhaltenden Überspannungen oder Erreichen des Lebensdauerendes sicher vom aktiven Stromkreis getrennt werden, um thermisches Durchgehen oder Brandgefahren zu verhindern. Die robuste interne Architektur hält hohen kontinuierlichen Betriebstemperaturen von bis zu 80°C stand, wodurch sie sich für dichte Schaltschränke und Außenverteilersäulen eignet, die mit passiver oder aktiver Klimatisierung ausgestattet sind.
Das Gehäuse mit der Schutzart IP20 schützt die internen Ableitelemente vor versehentlichem Berühren mit den Fingern während der Wartung, erfordert jedoch für raue, staubige oder feuchte Industrieumgebungen die Installation in einem entsprechend ausgelegten Schaltschrank. Eine fortschrittliche interne Abstimmung stellt sicher, dass alternde Komponenten sicher ausfallen, während die Kontinuität des Schutzpfades nach Möglichkeit aufrechterhalten oder ein Fehler über Ferntelemetrie signalisiert wird. Diese Designmerkmale tragen zu einer verlängerten Betriebsdauer bei, verringern die Häufigkeit von Wartungseingriffen und gewährleisten die kontinuierliche Einhaltung industrieller Sicherheitsvorgaben in der Schwerindustrie und im Versorgungssektor.
Auswahlhilfe und alternative Optionen
Die Auswahl der geeigneten Variante des Überspannungsschutzgeräts innerhalb der ESP 415-Produktreihe hängt von der Klassifizierung der Blitzschutzzone und der berechneten Risikoanalyse der Anlage gemäß BS EN 62305 ab. Anlagen, die mit externen Blitzschutzsystemen (LPS Klasse I oder II) ausgestattet sind, erfordern typischerweise Hochleistungskapazitätsmodelle wie den ESP415T1/25/TNS, um erhebliche direkte Blitzeinschlagenergien bewältigen zu können. Für Standard-Industriegebäude mit geringerer Expositionsstufe bieten die Varianten ESP415T1/12.5/TNS oder die Standard-D1/M1/M2/M4-Varianten einen ausgewogenen Schutz in Unterverteilern. Beijing Zhongping Technology bietet fachkundige technische Unterstützung und lokale Lagerverfügbarkeit, um Ingenieure bei der Querverweisung, der Systemkompatibilitätsprüfung und der Auswahl alternativer Konfigurationen für spezifische elektrische Architekturen zu unterstützen.
Häufig gestellte Fragen (FAQ)
1. Was ist die Hauptfunktion der Serie Furse ESP 415 in einem Drehstromnetz?
Die Serie bietet einen kombinierten Typ-1-, Typ-2- und Typ-3-Überspannungsschutz, der energiereiche transiente Ströme aus direkten Blitzeinschlägen und Schaltvorgängen sicher zur Erde ableitet und gleichzeitig die Restspannung für nachgeschaltete Geräte begrenzt.
2. Welche Verdrahtungskonfigurationen werden von diesen Überspannungsschutzgeräten unterstützt?
Die Einheiten sind je nach Modellvariante für die Kompatibilität mit elektrischen Standard-Drehstromverteilungssystemen ausgelegt, einschließlich TN-S-, TN-C-S- und TT-Konfigurationen.
3. Wie signalisiert das Gerät einen internen Fehler oder das Lebensdauerende?
Jede Einheit verfügt über lokale optische Statusanzeigen sowie integrierte spannungsfreie Fernkontakte, die zur Signalisierung der thermischen Trennung an externe Alarmsysteme oder SPS angeschlossen werden können.
4. Welche Bedeutung hat der Verweis auf die 10/350-Wellenform in diesen Spezifikationen?
Die 10/350-Mikrosekunden-Wellenform simuliert das schwere Energieprofil eines direkten Blitzeinschlags, dem standzuhalten Schutzgeräte des Typs 1 speziell geprüft und ausgelegt sind.
5. Können diese SPDs nachgeschaltet zum Hausanschluss installiert werden?
Obwohl sie primär für die Installation am Hausanschluss oder Hauptverteiler (Grenze von LPZ 0 zu LPZ 1) konzipiert sind, ermöglicht ihre kombinierte Typ-1+2+3-Fähigkeit den Schutz sensitiver Lasten auf einer einzigen Gehäusefläche.
6. Welche Einschränkungen der Leitungslänge gelten bei der physischen Installation?
Anschlussleiter sollten so kurz und geradlinig wie möglich gehalten werden (idealerweise unter 25 cm), um parasitäre induktive Spannungsabfälle zu minimieren, die den effektiven Schutzpegel erhöhen können.
7. Welche Einkaufsunterstützung bietet Beijing Zhongping Technology für diese Produktfamilie?
Beijing Zhongping Technology liefert Original-Herstellereinheiten aus regionalem Bestand und bietet Industriekunden technische Beratung, Modellquersuche und Logistikkoordination.
8. Welche Gewährleistung gilt für die Serie Furse ESP 415?
Das Produkt wird durch die Standard-Herstellergarantiebedingungen abgesichert, die Materialfehler und die Funktionszuverlässigkeit unter den angegebenen Betriebsbedingungen abdecken.
