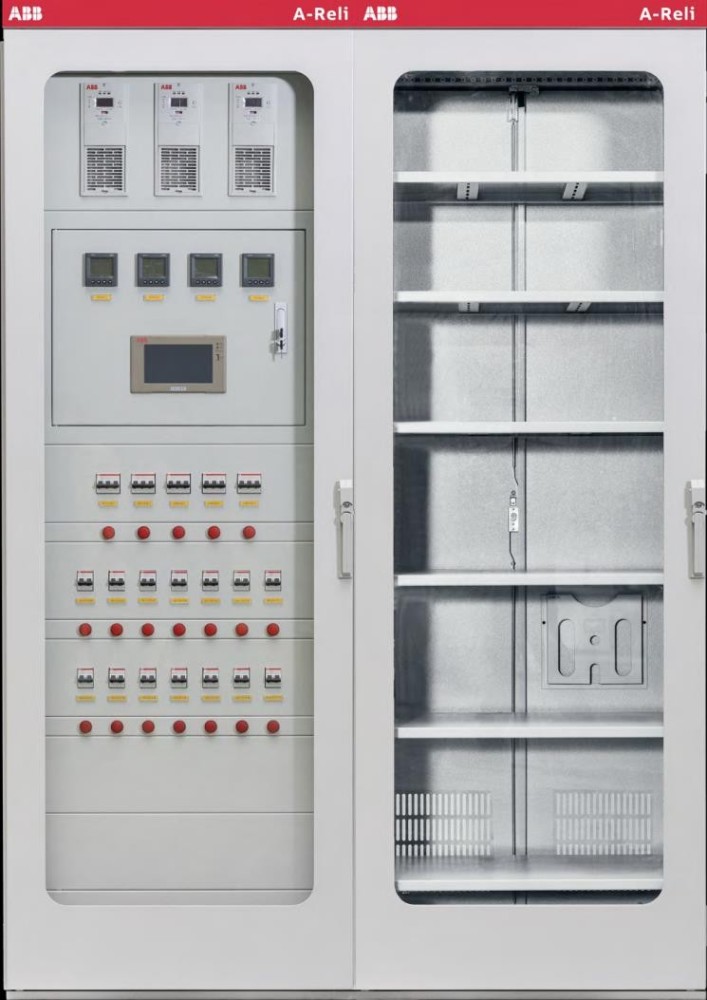

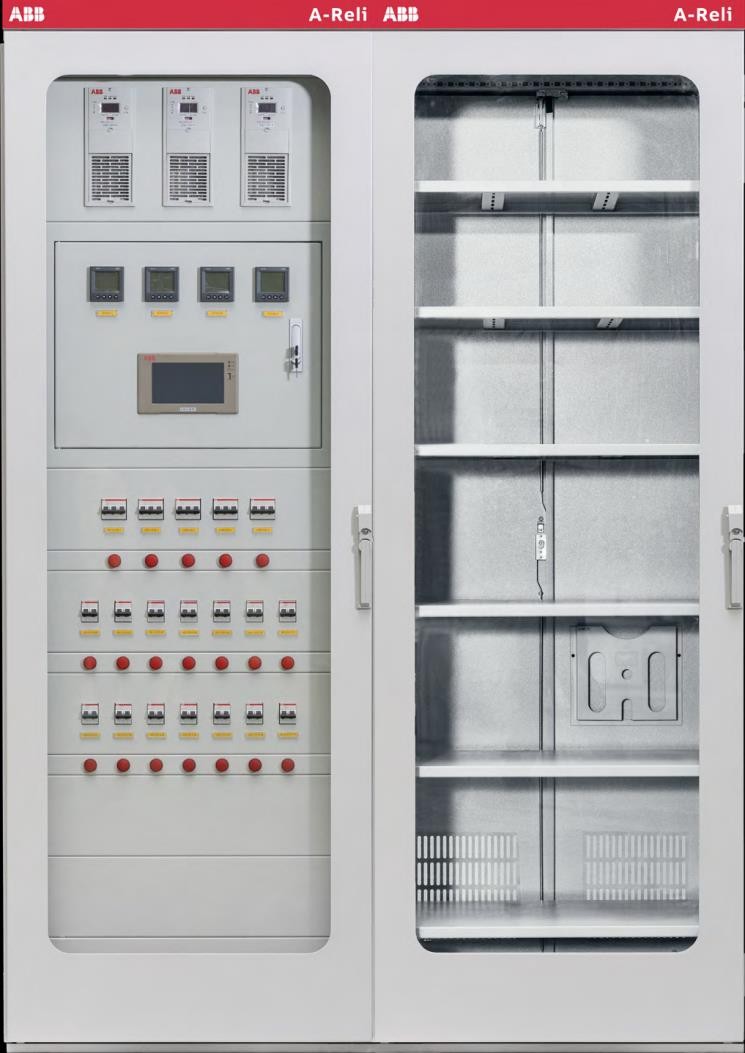

Das mikrocomputerbasierte Gleichstrom-Stromversorgungssystem ABB A-Reli der Serie 220V 100Ah bietet eine zuverlässige Betriebs- und Steuerstromversorgung für Hochspannungsschaltanlagen und den Relaisschutz in elektrischen Unterstationen und Industrieanlagen. Diese modulare Einheit integriert Hochfrequenz-Gleichrichtung, intelligente Batterieprüfung und Farb-Touchscreen-Überwachung, um eine kontinuierliche Hilfsstromversorgung unter komplexen Industrieumgebungen sicherzustellen.
Moderne elektrische Unterstationen, Kraftwerke und elektrifizierte Eisenbahnen sind stark auf eine unterbrechungsfreie Gleichstrom-Hilfsversorgung angewiesen, um Hochspannungs-Leistungsschalter zu betätigen und Schutzrelaisschemata zu steuern. Eine primäre ingenieurtechnische Herausforderung in diesen Anlagen besteht darin, Spannungseinbrüche, elektrische Störungen und die Batteriealterung bei Netzstörungen zu minimieren. Das Stromversorgungssystem ABB A-Reli 100AH/220V begegnet diesen Schwachstellen durch eine fortschrittliche Hochfrequenz-Schaltarchitektur und Echtzeit-Batterieüberwachung. Die Gleichrichtermodule nutzen die Full-Bridge LLC Resonant Soft-Switching-Technologie (Vollbrücken-LLC-Resonanz-Soft-Switching-Technologie) mit passiver Leistungsfaktororrektur, um die Wandlungseffizienz zu optimieren und elektromagnetische Interferenzen zu unterdrücken. Gleichzeitig steuert ein 32-Bit-ARM9-Prozessor, auf dem eine LINUX-grafische Benutzeroberfläche läuft, den Systemkern und ermöglicht eine lokale Interaktion sowie Fernkommunikation über übergeordnete Computer, um Fernmess-, Fernmelde-, Fernstell- und Fernsteuerungsfunktionen effizient auszuführen.
Technische Spezifikationen
Nenneingangswechselspannung: 380 VAC ± 15% bei 50 Hz
Nennausgangsgleichspannung: 220 VDC bei Dauerbetrieb
Nennkapazität: 100 Ah bei 10-Stunden-Entladungsrate
Gleichrichtermodul-Topologie: Vollbrücken-LLC-Resonanz-Soft-Switching bei hoher Frequenz
Leistungsfaktor: >= 0,92 bei Nennlast
Kommunikationsschnittstelle: RS485 / Ethernet über Modbus-Protokoll
Betriebstemperaturbereich: -10°C - 50°C in Innenräumen
Isolationswiderstand: >= 10 MOhms bei 500 VDC Prüfspannung
Systemintegration und Hardware-Setup
Der Einsatz des Systems ABB A-Reli 100AH/220V erfordert sorgfältige Aufmerksamkeit hinsichtlich des physischen Layouts, der Verkabelung und der Erdung im Schaltschrank. Für alle RS485-Kommunikationsleitungen, die die Überwachungseinheit mit dem übergeordneten Leitsystem (SCADA) verbinden, müssen geschirmte Twisted-Pair-Kabel verwendet werden, um Datenverfälschungen durch transiente Hochspannungsschaltüberspannungen zu verhindern. Stromverteilungskabel, die den Gleichrichterausgang mit der Steuerungsbuschiene (KM) und der Ausschalt-/Einschaltbuschiene (HM) verbinden, müssen entsprechend der maximalen Dauerstromaufnahme und den zulässigen Spannungsabfallgrenzen dimensioniert werden. Die ordnungsgemäße Erdung des Schrankrahmens über eine niederohmige Kupferschiene ist unerlässlich, um eine zuverlässige Bezugsebene herzustellen, Gleichtakt-Störgeräusche zu unterdrücken und empfindliche Halbleiterkomponenten vor elektrostatischer Entladung zu schützen.
Zuverlässigkeit und Umweltbeständigkeit
Industrielle Unterstationsumgebungen setzen Leistungselektronik thermischem Stress, Schwebeteilchen in der Luft und Feuchtigkeitsschwankungen aus. Das System ABB A-Reli enthält robuste Wärmemanagementstrategien, die Zwangsbelüftung in Hochlast-Gleichrichtermodulen mit natürlichen Konvektionspfaden für passive Baugruppen kombinieren, um die Betriebstemperaturen innerhalb sicherer Designgrenzen zu halten. Die interne Isolationsüberwachungshardware bewertet kontinuierlich Erdschleckströme über den Gleichstrom-Bus und gibt Frühwarnungen aus, bevor eine geringfügige Isolationsverschlechterung zu einem systemweiten Erdschluss eskaliert. Darüber hinaus ermöglicht das modulare Layout Technikern den Austausch einzelner Gleichrichtereinheiten im laufenden Betrieb (Hot-Swap) während geplanter Wartungsfenster, wodurch die Reparaturzeit minimiert und die kontinuierliche Betriebsverfügbarkeit aufrecht erhalten wird.
Auswahlberatung und alternative Optionen
Die Auswahl der geeigneten Kapazität des Gleichstrom-Stromversorgungssystems umfasst die Berechnung der kumulativen Dauerlast aller Überwachungsinstrumente, Anzeigelampen und Notbeleuchtungen neben den momentanen Auslöse- und Schließstromanforderungen von schweren Leistungsschaltern. Ingenieure müssen bewerten, ob die Konfiguration mit 220V 100Ah mit den Berechnungen der Batterieüberbrückungszeit der Anlage übereinstimmt. Für Installationen, die niedrigere Betriebsspannungsebenen erfordern, ist eine alternative 110V-Serienvariante verfügbar, um spezifischen Schaltspulen-Nennwerten zu entsprechen. Beijing Zhongping Technology bietet fachkundige technische Unterstützung und hilft Engineering-Teams dabei, Querverweis-Auswahlen, Lastprofilberechnungen und lokalisierte Ersatzteil-Zuordnungen durchzuführen, um den Systemintegrationsprozess zu optimieren.
Häufig gestellte Fragen (FAQ)
1. Was ist die Standardvorlaufzeit und die Garantiezeit für diese Ausrüstung?
Der Standardlieferplan hängt von den Konfigurationsspezifikationen und der regionalen Logistik ab, und die Ausrüstung wird durch eine umfassende 12-monatige Herstellergarantie unterstützt, die konstruktive und operative Mängel abdeckt.
2. Bietet Beijing Zhongping Technology Vorab-Inspektionsdienste vor dem Versand an?
Ja, vor dem Versand werden technische Verifizierungen und Qualitätsprüfungen vor dem Versand durchgeführt, um sicherzustellen, dass die Systemparameter den technischen Bestellungen entsprechen.
3. Welche Kommunikationsprotokolle werden vom Überwachungspanel unterstützt?
Das System nutzt standardmäßige industrielle RS485-Schnittstellen, die auf Modbus-Protokollen basieren, für eine nahtlose Integration in SCADA- oder DCS-Plattformen auf Anlagenebene.
4. Können die Gleichrichtermodule in einer Parallelintegrationskonfiguration (Redundanz) betrieben werden?
Ja, mehrere Hochfrequenz-Gleichrichtermodule unterstützen aktive Strombeteilungskonfigurationen, um eine N+1-Redundanz für kritische Unterstationslasten bereitzustellen.
5. Wie überwacht das Batterieprüfmodul einzelne Zellen?
Das Modul misst kontinuierlich die Spannung einzelner Zellen, den Innenwiderstand und die Umgebungstemperaturparameter, um frühe Anzeichen von Plattenversulfung oder Austrocknung zu erkennen.
6. Welchen Zweck hat das Abwärtsmodul im Gleichstrom-Panel?
Das Abwärtsmodul regelt die an den Steuerungsbus gelieferte Spannung und kompensiert erhöhte Busspannungen während von Batterieausgleichs-Ladezyklen.
7. Ist das System für vollständig unbemannte Unterstationsbetriebe geeignet?
Ja, die integrierten „Vier-Fern“-Funktionen (Fernmessung, Fernsignalisierung, Fernregelung und Fernsteuerung) ermöglichen eine umfassende Fernüberwachung, ohne dass ständiges Personal vor Ort erforderlich ist.
8. Welche Wartungsverfahren sind für die Soft-Switching-Gleichrichter erforderlich?
Die routinemäßige Wartung beschränkt sich auf die periodische Staubentfernung von Lüftungsventilatoren, die Überprüfung des Anzugsdrehmoments von Klemmen und das Überprüfen von Protokolldateien auf aufgezeichnete thermische oder Spannungsanomalien.
