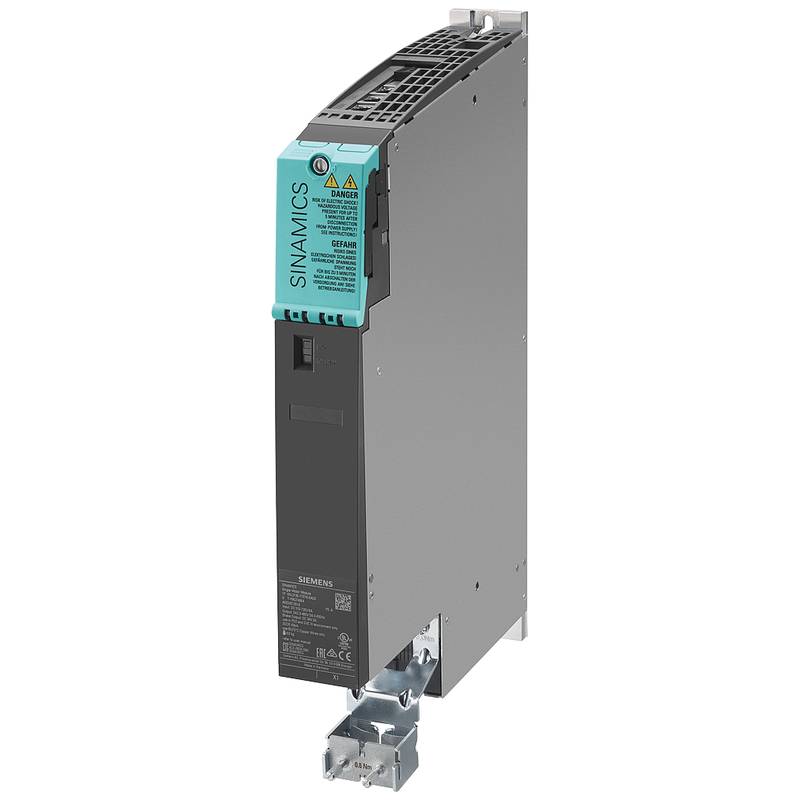

Siemens SINAMICS S120 Einzelmotormodul 6SL3120-1TE15-0AD0, 5A Industrie

Das Siemens 6SL3120-1TE15-0AD0 steht als definitives und leistungsstarkes Einzelmotormodul in der renommierten SINAMICS S120 Antriebsfamilie. Ihre Informationen sind korrekt: dieses Modell ist eindeutig ein einziges Motormodul, das speziell für die präzise, unabhängige Steuerung eines Motors in einem gemeinsamen Gleichstromsystem entwickelt wurde. Durch sein kompaktes Bücherformat-Design bietet es eine robuste und dynamische Bewegungssteuerung für eine Vielzahl von industriellen Anwendungen. Mit seiner Konstruktion des Typs D, die für hohe Leistung, interne Kühlung und nahtlose Integration über DRIVE-CLiQ optimiert ist, bietet dieses Modul eine Mischung aus Leistungsdichte und Intelligenz, die für moderne automatisierte Maschinen unerlässlich ist.

Dieses industrielle Motormodul ist für Vielseitigkeit entwickelt und unterstützt verschiedene Steuermodi von hochpräzisen Servoaufgaben bis hin zu anspruchsvollen Vektorsteueranwendungen. Seine Kernfunktion besteht darin, eine geregelte Gleichstromspannung (typischerweise 600V DC) in einen genau gesteuerten dreiphasigen Wechselstromausgang (3AC 400V) umzuwandeln, um Motoren bis zu 5A Nennstrom anzutreiben, was einer Leistungsklasse entspricht, die für eine breite Palette von industriellen Servos und Induktionsmotoren geeignet ist.

Kerntechnische Spezifikationen und Designphilosophie

Das 6SL3120-1TE15-0AD0 basiert auf einer modularen und skalierbaren Architektur, die Leistung und einfache Integration priorisiert. Es hält sich an den Formfaktor "booksize", eine standardisierte Breite, die eine nebeneinandere Montage mit anderen S120-Komponenten ermöglicht und drastisch Platz für den Steuerschrank spart. Das Modul arbeitet mit einer Eingangsspannung von 600V DC, die von einem gemeinsamen DC-Bus versorgt wird, und liefert einen Ausgang von dreiphasigem 400V AC bei einem Nennstrom von 5A.

Ein wichtiger Unterscheidungsmerkmal in seiner Konstruktion ist die Klassifizierung "D-Typ". Dies bedeutet, dass das Modul für eine hohe dynamische Leistung ausgelegt ist und für zyklische, nicht kontinuierliche Bewegungsprofile mit hoher Überlastfähigkeit optimiert ist. Dadurch eignet es sich eindeutig für Anwendungen mit häufiger Beschleunigung und Verzögerung, wie in der Robotik oder Pick-and-Place-Systemen, im Gegensatz zu C-Modulen, die für den kontinuierlichen Betrieb optimiert sind. Für das thermische Management verwendet es ein effizientes internes Luftkühlsystem, das Wärme direkt in den Steuerschrank ableitet, ohne dass externe Kühleinheiten erforderlich sind.

Auf seine Intelligenz wird über die integrierte DRIVE-CLiQ-Schnittstelle zugegriffen. Dieser digitale Bus ist das Nervenzentrum für das gesamte S120-System, das automatische Modulidentifikation, die Hochgeschwindigkeitsübertragung von Sollpunkten und tatsächlichen Werten und den umfassenden diagnostischen Datenaustausch verarbeitet. Das Modul unterstützt Sicherheitsintegrierte Funktionen, die die Implementierung von Sicherheitsprotokollen wie Safe Torque Off (STO) direkt im Antriebssystem ermöglichen, was für den Schutz von Personal und Ausrüstung entscheidend ist.

Erweiterte Leistungsmerkmale und anwendungsspezifische Vorteile

Neben den grundlegenden Spezifikationen umfasst der 6SL3120-1TE15-0AD0 mehrere erweiterte Funktionen, die seine Leistung, Zuverlässigkeit und den Betriebswert in realen industriellen Umgebungen verbessern.

Optimierte Pulsmuster und Kontrolltreue: Das Modul nutzt ein optimiertes Pulsmuster, das zu einem reibungsloseren Motorbetrieb, reduziertem hörbaren Geräusch vom Motor und geringeren Schaltverlusten in der Leistungselektronik beiträgt. Dies führt zu einer höheren Gesamteffizienz des Systems und einer verbesserten Steuerpräzision, insbesondere bei niedrigen Geschwindigkeiten, die für Bearbeitungs- und Positionierungsaufgaben entscheidend ist.

Umfassende Sicherheits- und Diagnosefunktionen: Als Teil des Siemens Safety Integrated-Portfolios kann das Modul so konfiguriert werden, dass es strengen Sicherheitsstandards wie SIL 2 und PL d entspricht. Es bietet integrierte Sicherheitsfunktionen, die innerhalb von Millisekunden auf Notstandsbefehle reagieren können. Darüber hinaus ermöglicht das DRIVE-CLiQ-Ökosystem eine fortschrittliche Zustandsüberwachung und prädiktive Wartung, die den Betreiber auf potenzielle Probleme aufmerksam macht, bevor sie zu ungeplanten Ausfallzeiten führen.

Vereinfachte Systemintegration und Inbetriebnahme: Die Buchgröße und der Einsatz integrierter Steckverbindersysteme, einschließlich vorgelieferter DRIVE-CLiQ-Kabel mit entsprechender Länge, reduzieren den Verdrahtungsaufwand und mögliche Fehlerquellen während der Installation erheblich. Die Inbetriebnahme wird durch Siemens Engineering Software (wie Startdrive im TIA Portal) optimiert, in der das Modul automatisch erkannt wird und seine Parameter neben anderen SPS- und HMI-Komponenten in einer einheitlichen Umgebung konfiguriert werden können.

Ideale Anwendungsszenarien und Industrielösungen

Die Kombination aus kompakter Größe, dynamischer Leistung und intelligenten Funktionen macht dieses Einzelmotormodul zu einer vielseitigen Lösung in vielen Branchen.

Werkzeugmaschinen und Präzisionsbearbeitung: In CNC-Bearbeitungszentren, Drehmaschinen und Schleifmaschinen zeichnet sich das Modul bei der Steuerung hochdynamischer Zuführachsen und Spindeln aus. Seine Präzision gewährleistet eine ausgezeichnete Oberflächenverbindung und Dimensionsgenauigkeit, während seine Fähigkeit, schnelle Richtungsänderungen zu bewältigen, für komplexe Konturierungsvorgänge unerlässlich ist.

Verpackung, Handling und Robotik: Dies ist ein primärer Anwendungsbereich für das D-Typ-Design. Das Modul bietet die schnellen, ruckigen Bewegungen, die für Portalroboter, Deltapicker und Fördereinindexierungssysteme erforderlich sind. Seine hohe Überlastkapazität verwaltet die Trägheitslasten bei Schnellstopps und startet in diesen Anwendungen üblich.

Automatisierte Produktions- und Montagelinien: Von der Synchronisierung von Förderbändern bis zur Steuerung der präzisen Bewegungen von Montagerarmen und Werkzeugwechslern gewährleistet dieses industrielle Motormodul einen reibungslosen, koordinierten und zuverlässigen Betrieb. Die Unterstützung von Safety Integrated ermöglicht die Schaffung sicherer Mensch-Maschine-Kooperationszonen in diesen Umgebungen.

Systemintegration und ergänzende Komponenten

Der 6SL3120-1TE15-0AD0 arbeitet nicht isoliert; es ist ein Kernkomponent eines größeren, koordinierten Antriebssystems. Es erfordert für seine Intelligenz eine kompatible Steuereinheit, wie die CU320-2 für mehrachsige Anwendungen oder die CU310-2 für einfachere Setups, die die Bewegungssteuerungsalgorithmen ausführt und die Kommunikation verwaltet.

Es muss mit Gleichstromversorgung von einem SINAMICS S120 Line Modul (Basic, Smart oder Active Typ) versorgt werden, das den gemeinsamen 600V Gleichstrombus etabliert. Für optimale Leistung und Schutz muss die Motorkabelschirmung ordnungsgemäß mit der integrierten Schirmverbindungsplatte des Moduls verbunden sein und das Modul sollte mit ausreichendem Freiraum für den Luftstrom gemäß Siemens-Richtlinien installiert werden, um sicherzustellen, dass die interne Kühlung effektiv funktioniert.

Häufig gestellte Fragen (FAQs)

1. Was ist der Hauptunterschied zwischen einem C-Typ und einem D-Typ SINAMICS-Motormodul wie dem 6SL3120-1TE15-0AD0?

Der Hauptunterschied liegt in der Leistungsoptimierung. C-Typ-Module sind für kontinuierliche Arbeitszyklen mit moderaten Überlastungen (typischerweise 200%) optimiert, was sie ideal für Anwendungen wie Pumpen, Lüfter oder Förderer macht, die stetig laufen. Das 6SL3120-1TE15-0AD0 ist ein D-Typ-Modul, das für hochdynamische, diskontinuierliche Arbeitszyklen mit häufiger Beschleunigung und Verzögerung optimiert ist und eine höhere Überlastkapazität (bis zu 300%) für kürzere Dauer bietet, was für Robotik und Servopressen unerlässlich ist.

2. Kann dieses einzelne Motormodul verwendet werden, um sowohl Servo- als auch Induktionsmotoren zu steuern?

Ja, die Kernwechselrichtertechnologie des Moduls und die Steuerfirmware innerhalb der SINAMICS S120-Plattform unterstützen mehrere Steuermodi. Es kann zur präzisen Servo-Steuerung von Synchronmotoren (häufig in hochdynamischen Achsen verwendet) sowie zur Vektorsteuerung von Induktionsmotoren (üblich für Spindeln und Hauptantriebe) konfiguriert werden. Der spezifische Motortyp und seine Parameter werden während der Inbetriebnahme in der zugehörigen Steuereinheit (z.B. CU320-2) konfiguriert.

3. Was sind die kritischen Installationsbewegungen, um einen zuverlässigen Betrieb zu gewährleisten?

Zwei Aspekte sind wichtig: Kühlung und Verkabelung. Das Modul stützt sich auf eine interne Luftkühlung, daher muss es in einem richtig belüfteten Steuerschrank installiert werden, wobei Mindestfreidistanzen zu anderen wärmeerzeugenden Komponenten beachtet werden. Zweitens muss für elektromagnetische Kompatibilität (EMV) und Signalintegrität der Schirm des Motorkabels sicher mit der dedizierten Schirmverbindungsklemme verbunden sein, die auf dem Modul bereitgestellt ist, und die DRIVE-CLiQ-Kabel sollten getrennt von den Stromkabeln geleitet werden.

4.Wie vereinfacht die DRIVE-CLiQ-Schnittstelle Systemwartung und -diagnostik?

DRIVE-CLiQ ermöglicht eine umfassende, zentralisierte Diagnostik. Die Steuereinheit kann kontinuierlich eine Vielzahl von Parametern aus dem Motormodul überwachen, wie z. B. Betriebstemperatur, Ausgangsstrom und interne Spannungen. Fehler und Warnungen werden mit genauen Codes protokolliert. Darüber hinaus ermöglicht die integrierte Siemens-Webserverfunktion Wartungspersonal den Zugriff auf diese Diagnosedaten über einen Standard-Webbrowser ohne spezialisierte Software, was eine schnelle Fehlerbehebung erleichtert.

5. Ist das "optimierte Pulsmuster" eine auswählbare Einstellung, und was sind seine Vorteile?

Das optimierte Impulsmuster ist typischerweise eine feste Eigenschaft des Wechselrichters des Moduls, nicht ein Benutzerparameter. Seine Vorteile sind inhärent und umfassen eine reduzierte harmonische Verzerrung im Ausgangsstrom, was zu geringeren Motorheizungen und Verlusten führt. Außerdem minimiert es akustische Geräusche aus dem Motor und kann die Energieeffizienz des gesamten Systems, insbesondere unter Teillastbedingungen, verbessern.
