1.Produktüberblick und Systemintegration

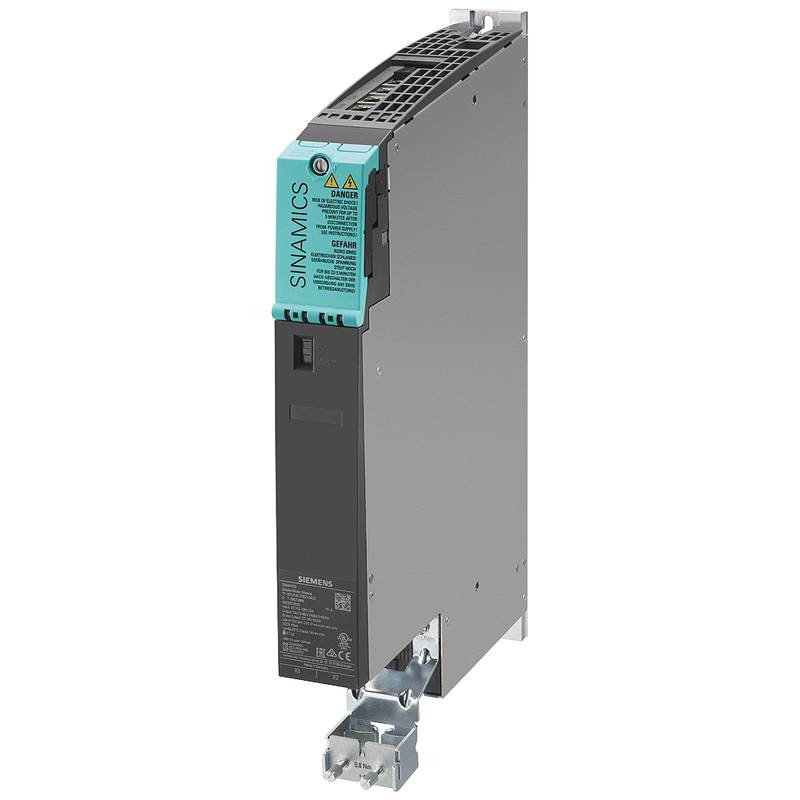

Das Siemens 6SL3120-2TE13-0AD0 ist ein Dual-Motor-Modul, das als Schlüsselleistungskomponente im Antriebssystem SINAMICS S120 dient. Es arbeitet auf einem "gemeinsamen Gleichstrombus"-Prinzip, bei dem ein zentrales Netzversorgungsmodul einen 600 V Gleichstrombus bereitstellt, und dieses Dual-Achsmodul zieht davon aus, um zwei separate Motoren unabhängig zu antreiben. Diese Architektur ist für Maschinen mit mehreren Achsen sehr effizient, da sie die Leistungsumwandlung zentralisiert und die Motorsteuerung verteilt.
Das Modul selbst funktioniert als leistungsstarker Wechselrichter. Allerdings verlassen sie sich für ihre Intelligenz auf eine separate Siemens-Steuereinheit (z.B. CU320-2) oder ein SINUMERIK CNC-System. Die Steuereinheit führt alle Bewegungssteuerungsaufgaben durch und kommuniziert über die integrierte DRIVE-CLiQ-Schnittstelle mit dem Motormodul. Diese digitale Verbindung ermöglicht eine automatische Konfiguration, präzise Steuerung und umfassende Diagnose, wodurch Inbetriebnahme und Wartung deutlich einfacher sind.
2. Technische Spezifikationen und Design
Der 6SL3120-2TE13-0AD0 ist durch eine Reihe robuster technischer Spezifikationen definiert. Es ist für einen Eingangsspannungsbereich von 510 bis 720 V DC ausgelegt, der einer Wechselstromleitungsspannung von 380 bis 480 V entspricht. Jeder seiner beiden Kanäle liefert einen Nennstrom von 3 A mit einem maximalen Strom von 9 A pro Kanal, der hohe dynamische Überlastungen unterstützt.
Das Modul ist im Format Booksize Drive Unit eingebaut, speziell in der Rahmengröße D. Dieses "D-Typ" -Design ist für hochdynamischen, intermittierenden Betrieb mit Überlastkapazitäten von bis zu 300% optimiert, was es für Anwendungen mit häufigen Beschleunigungs- und Verzögerungszyklen geeignet macht. Die Kühlung wird durch einen internen Lüfter abgewickelt, der eine Zwangsluftkühlung bietet, die eine zuverlässige Wärmeabfuhr innerhalb der Einschränkungen einer kompakten Schrankinstallation gewährleistet. Das Modul unterstützt auch "Safety Integrated"-Funktionen, die es ermöglichen, zum Gesamtsicherheitssystem einer Maschine beizutragen und die Sicherheitsintegritätsstufe SIL 2 gemäß IEC 61508 zu erreichen.
3. Kernfunktionen und physische Integration
Dual-Axis-Steuerung und Raumeffizienz
Das wichtigste Merkmal dieses Moduls ist seine Fähigkeit, zwei Motoren von einer einzigen Einheit aus zu steuern. Diese Dual-Achs-Konstruktion effektiv halbiert den physischen Raum und Montage-Hardware benötigt im Vergleich zu zwei getrennten Einachs-Module, was zu einem kompakteren und kostengünstigeren Steuerschrank-Design führt. Der Formfaktor der Booksize-Antriebseinheit ist ein Schlüsselfaktor dafür, der eine hohe Dichte ermöglicht, nebeneinander mehrere Einheiten auf einer einzigen Schiene innerhalb eines elektrischen Schranks zu montieren.
Umfassende Konnektivität und Schnittstellen
Dieses Dual-Motor-Modul verfügt über eine umfassende Reihe von Schnittstellen, um die Systemintegration zu vereinfachen. Es umfasst zwei Gleichstromverbindungsschnittstellen über eine integrierte Busleiste, eine 24 V Gleichstromversorgungsbusleiste für die Elektronik und mehrere DRIVE-CLiQ-Steckdosen für die Kommunikation. Für den Motoranschluss verfügt er über zwei separate Steckverbinder (X1 und X2), jeweils mit integrierten Schraubenklemmen für Stromkabel und PE (Schutz Erde) Anschluss. Darüber hinaus bietet es spezielle Steckverbinder für die Halterung von Bremsen (X11, X12) und Temperatursensoreingänge für jeden Motor, was ein sauberes und organisiertes Verkabelungslayout erleichtert.
4. Leistungs- und Anwendungsvorteile
Hohe dynamische Leistung für anspruchsvolle Anwendungen
Das D-Typ-Design dieses Moduls ist auf hohe dynamische Leistung zugeschnitten. Es kann bis zu 300% Überlaststrom liefern, was für Anwendungen von entscheidender Bedeutung ist, die eine schnelle Beschleunigung und Verzögerung erfordern, wie z. B. in der Robotik, Pick-and-Place-Einheiten oder Hochgeschwindigkeitspositionierungssystemen. Dadurch ist sichergestellt, dass beide Achsen anspruchsvolle Bewegungsprofile ohne Leistungsverlust bewältigen können.
Vereinfachte Systemkomplexität und reduzierte Verkabelung
Durch die Integration von zwei Achsen in ein Modul können Systemdesigner eine höhere Achsenzahl innerhalb einer gegebenen Panelgröße erreichen. Dies reduziert die Gesamtzahl der Komponenten, vereinfacht die interne Verkabelung und senkt die Gesamtsystemkosten und -komplexität. Durch den Einsatz des DRIVE-CLiQ-Systems erkennt die Steuereinheit das Modul und seinen Typ automatisch, was die Inbetriebnahmezeit drastisch verkürzt.
5. Primäre Anwendungsbereiche
Der 6SL3120-2TE13-0AD0 ist ideal für mehrachsige Maschinen geeignet, in denen Platz und Synchronisierung kritisch sind. Seine robuste Leistung macht es zu einer bevorzugten Wahl in verschiedenen Industriebereichen.
Erweiterte Werkzeugmaschinen: Verwendet in gantry-Stil-Systeme, wo zwei Achsen perfekt abgestimmte Bewegungen oder in Multifunktions-Köpfe für Bohren, Fräsen und Abtappen benötigen.
Verpackungs- und Handling-Automatisierung: Ausgezeichnet sich in Hochgeschwindigkeitsverpackungsmaschinen, Druckmaschinen und Materialbehandlungssystemen, die die Steuerung mehrerer Förderer, Füttern oder Roboterantriebe mit Präzision und Zuverlässigkeit erfordern.
Allgemeine industrielle Automatisierung: dient als Kernkomponente in jedem automatisierten System, das kompakte, mehrachsige Steuerung erfordert, wie Montageroboter, Prüfstände und Textilmaschinen.
Häufig gestellte Fragen (FAQs)
1. Was ist der Hauptvorteil der Verwendung dieses Dual-Motormoduls über zwei separate Einzelmotormodule?
Der Hauptvorteil ist Platzeinsparung und geringere Komplexität. Ein Dual-Motor-Modul kombiniert die Funktionalität zweier Einachsmodule in einer physikalischen Einheit, wodurch der erforderliche Montagefläche im Steuerschrank um etwa 50% reduziert wird. Dies führt auch zu einer Reduzierung der zugehörigen Hardware, wie Montageschienen und Steckverbinder, und kann die Systemverdrahtung vereinfachen und die Gesamtkosten senken.
2.Wie beeinflusst die "D-Typ"-Klassifizierung dieser Booksize Drive Unit seine Leistung?
Die Bezeichnung "D-Typ" zeigt an, dass dieses Modul für hochdynamischen, intermittierenden Betrieb (diskontinuierliche Bewegung) optimiert ist. Es ist ausgelegt, um höhere Überlastungen - bis zu 300% des Nennstroms - für kurze Dauer im Vergleich zu einem "C-Typ"-Modul (optimiert für 200% Überlastung in kontinuierlicher Bewegung) zu bewältigen. Dies macht sie zur idealen Wahl für Anwendungen mit häufigen und schnellen Beschleunigungs-/Verzögerungszyklen.
3. Welche Sicherheitsmerkmale sind in dieses Modul integriert?
Das Modul unterstützt die "Safety Integrated"-Funktionen von Siemens. Dies kann grundlegende Sicherheitsmerkmale wie Safe Torque Off (STO) umfassen, die sicherlich verhindern, dass das Modul drehmomenterzeugende Leistung für den Motor erzeugt. Diese integrierten Sicherheitsmerkmale helfen der Maschine, die erforderlichen Sicherheitsleistungsniveaus zu erreichen, wie z. B. PL d (Performance Level d) nach ISO 13849-1 oder SIL 2 (Safety Integrity Level) nach IEC 61508.
4.Was ist im Lieferumfang des 6SL3120-2TE13-0AD0 enthalten?
Der Lieferumfang umfasst wesentliche Elemente für die Integration, wie ein vormontiertes DRIVE-CLiQ-Kabel zum Anschluss an benachbarte Module, Jalousien für ungenutzte DRIVE-CLiQ-Anschlüsse, einen Jumper für die 24 V Gleichstromschiene, Anschlüsse für die Motorhaltebremsen und ein Schirmanschlusskit für die Motorkabel. Dadurch haben Sie die notwendigen Komponenten für eine schnelle und standardisierte Installation.
5. Können die beiden Kanäle dieses Doppelmotormoduls unabhängig gesteuert werden?
Ja, die beiden Wechselrichterkanäle werden vollständig unabhängig von der höheren Steuereinheit (z.B. CU320-2) gesteuert. Jeder Kanal kann einen anderen Motortyp laufen (z. B. einen Induktionsmotor und einen Synchronservomotor, innerhalb der Stromgrenze) und völlig verschiedene Bewegungsprofile ausführen, die eine volle unabhängige Kontrolle über beide Achsen bieten.
