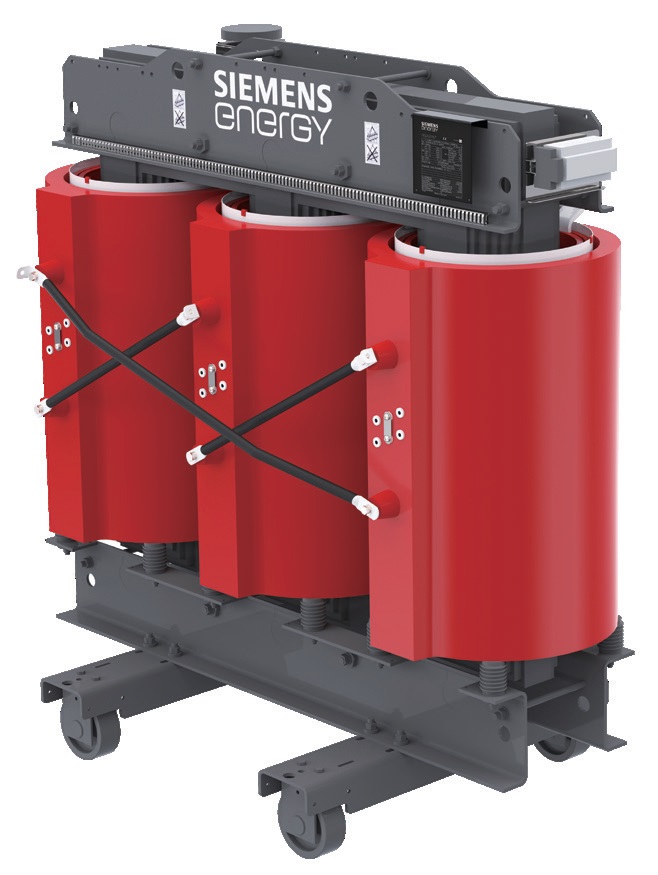

Der gießharzisolierte 10-kV-Trockenverteiltransformator SCB NX2 mit einem Kapazitätsbereich von 100 kVA bis 2.500 kVA bietet eine zuverlässige Umwandlung elektrischer Energie für gewerbliche und industrielle Verteilungsprojekte. Dieser Transformator wurde so konzipiert, dass er streng den Normen der Energieeffizienzklasse 2 nach GB20052-2024 entspricht, und arbeitet im Vergleich zu älteren Bauartkonzepten mit deutlich reduzierten Leerlauf- und Lastverlusten. Industrieingenieure, die Ausrüstungen für energiebewusste Anlagen spezifizieren, können sich auf seine fortschrittliche Vakuum-Gießkonstruktion verlassen, um langfristige Betriebsstabilität und geringere Lebenszykluskosten zu gewährleisten.
Moderne Anlagenleiter stehen vor ständigen Herausforderungen hinsichtlich Lastspitzen beim Energieverbrauch, Grenzen des Wärmemanagements und der Einhaltung von Sicherheitsvorschriften in Innenschaltanlagen. Herkömmliche ölgetauchte Transformatoren stellen Brandgefahren dar und erfordern eine kostspielige Auffanginfrastruktur, während ältere Trockentransformatoren im Laufe der Zeit häufig unter hohen elektrischen Verlusten und Kernalterung leiden. Der 10-kV-NX2-Gießharz-Verteiltransformator löst diese technischen Hürden durch den Einsatz fortschrittlicher Folienwicklungen und eines hochwertigen kornorientierten Siliziumstahlkerns. Das System nutzt ein Vakuumdruck-Gießverfahren mit Epoxidharz, um die Hochspannungswicklungen vollständig zu umschließen, wodurch die Kupfer- oder Aluminiumleiter vor Umgebungsfeuchtigkeit, chemischen Dämpfen und mechanischer Beanspruchung geschützt werden. Mit Standard-Schaltgruppen wie Dyn11 und Yyn0, die eine Niederspannungsausgabe von 0,4 kV liefern, dämpft das Einheitssystem Oberschwingungsverzerrungen effektiv und sorgt für eine ausgeglichene dreiphasige Verteilung in komplexen industriellen Netzwerken.
Technische Spezifikationen
Bemessungs-Primärspannung: 10 kV bei 50 Hz
Bemessungs-Sekundärspannung: 0,4 kV im Leerlauf
Kapazitätsbereich: 100 kVA - 2.500 kVA im Dauerbetrieb
Energieeffizienznorm: GB20052-2024 Klasse 2 bei einer Bezugstemperatur von 75°C
Wicklungsmaterial: Kupfer- oder Aluminiumfolie nach Kundenspezifikation
Kernmaterial: Kaltgewalztes, kornorientiertes Siliziumstahlblech mit hoher Permeabilität
Kühlverfahren: AN (Air Natural / Eigenlüftung) oder AF (Air Forced / Fremdlüftung) bei max. 40°C Umgebungstemperatur
Schaltgruppe: Dyn11 oder Yyn0 in Standardkonfiguration
Temperaturklasse des Isoliersystems: Klasse F (155°C) oder Klasse H (180°C) am Hot-Spot-Limit
Schutzart des Gehäuses: IP00 (Standard) oder IP20/IP23 (mit Gehäuse) für die Innenrauminstallation
Teilentladungspegel: < 10 pC bei Bemessungsspannung
Produktübersicht und Hauptmerkmale
Der 10-kV-Gießharz-Verteiltransformator SCB NX2 stellt eine hochmoderne Lösung für die elektrische Innenraumverteilung dar, die innerhalb einer Systemspannung von 10 kV betrieben wird und Kapazitäten von 100 kVA bis 2.500 kVA abdeckt. Er dient als weiterentwickelte Iteration, die herkömmliche NX3-Modelle übertrifft, indem sie eine überlegene Energieeffizienz gemäß der Norm GB20052-2024 Klasse 2 erreicht. Diese Klassifizierung stellt sicher, dass aktive Last- und Leerlaufverluste drastisch gesenkt werden, was über die gesamte Betriebslebensdauer der Ausrüstung zu kontinuierlichen Stromeinsparungen führt.
Die vakuumgegossene Epoxidharz-Wicklungstechnologie bietet eine außergewöhnliche Feuchtigkeitsbeständigkeit, mechanische Festigkeit gegen elektrodynamische Kurzschlusskräfte und geringe Teilentladungswerte. Die folienraumbasierte Konfiguration verbessert die Stromverteilung über die Windungen hinweg, verhindert lokalisierte Hotspots und verstärkt die Wärmeableitung. Seine vollständig ölfreie Zusammensetzung beseitigt Brandrisiken und eliminiert Bedenken hinsichtlich Flüssigkeitslecks, womit er eine ideale Wahl für umschlossene urbane Infrastrukturen und hochverdichtete Gewerbeimmobilien darstellt.
Der Betrieb ohne brennbare Kühlöle bedeutet zudem, dass routinemäßige Flüssigkeitsprobenahmen und die Wartung von Feuerlöschsystemen gänzlich entfallen. Das geräuscharme akustische Profil ermöglicht es Ingenrieben, das Gerät nahe an den tatsächlichen Lastzentren zu platzieren, wodurch sekundäre Kabelleitungsängen und damit verbundene Kupferverluste minimiert werden. Darüber hinaus ermöglichen optionale Temperaturüberwachungspakete mit PT100-Sensoren und RS485-Kommunikationsanschlüssen eine Temperaturverfolgung in Echtzeit über Fernwirksysteme.
Der Kernaufbau stützt sich auf Gehrungsschnitt-Stufenstöße (Mitred-Step-Joints) aus kornorientierten Siliziumstahlblechen mit hoher Permeabilität, wodurch magnetische Streuverluste und der Magnetisierungsstrom drastisch reduziert werden. Die Kühlung wird auf natürliche Weise durch die Zirkulation der Umgebungsluft (AN) geregelt oder bei Betrieb unter anhaltenden Überlastbedingungen durch Hilfsventilatoren (AF) verstärkt. Diese Designphilosophie garantiert strukturelle Integrität, hohe thermische Trägheit und zuverlässige elektrische Isolation unter anspruchsvollen Betriebszyklen.
Technische Spezifikationen, Anwendungen und Auswahlanleitung
Der Einsatz dieses Transformators erstreckt sich über mehrere anspruchsvolle und sensitive Anwendungsszenarien, darunter Rechenzentren, Krankenhäuser, Gewerbekomplexe und industrielle Fertigungsanlagen. Anlagenplaner in diesen Sektoren müssen Grenzwerte für Schallemissionen, strengste Brandschutzvorschriften, kompakte Platzverhältnisse und hohe Energieeffizienzwerte priorisieren. Insbesondere Rechenzentren und Gesundheitseinrichtungen verlangen eine kontinuierliche Verfügbarkeit und einen geringen Betriebsgeräuschpegel, wodurch sich das für den Innenbereich ausgelegte Trockendesign außergewöhnlich gut eignet.
Der Auswahl-Workflow beginnt mit der Verifizierung der primären Systemspannung und der Bestimmung der erforderlichen Scheinleistungskapazität zwischen 100 kVA und 2.500 kVA basierend auf Spitzenlastberechnungen. Als Nächstes müssen Ingenieure die Ziel-Energieeffizienzklasse festlegen und dabei die Übereinstimmung mit lokalen behördlichen Vorgaben wie GB20052-2024 Klasse 2 sicherstellen. Die Gehäuseanforderungen müssen dann an die Installationsumgebung angepasst werden, wobei zwischen offenem Chassis IP00 für dedizierte Elektroräume oder Schutzgehäusen bis IP23 gewählt wird. Schließlich sollten spezielle Umweltparameter und Hilfsüberwachungsfunktionen in das Lastenheft integriert werden.
Anpassungsmöglichkeiten bleiben für einzigartige Projekte verfügbar, die nicht standardmäßige Schaltgruppen, duale Niederspannungsausgänge, höhere Toleranzen gegenüber Umgebungstemperaturen oder spezialisierte marine Korrosionsschutzbehandlungen erfordern. Bei komplexen Anforderungen im Zusammenhang mit strengen Oberschwingungsanforderungen oder eingeschränkten Raumabmessungen stellt eine technische Beratung die korrekte Abstimmung sicher. Beijing Zhongping Technology bietet während dieser Phase fachkundige Beratung und unterstützt Ingenieurteams bei detaillierten Querverweis-Auswahlen und der Abstimmung von Ersatzhardware an projektspezifische Einschränkungen.
Installation, Integration und Konformität
Die mechanische Installation erfordert die Befestigung des Transformatorfußes auf einem stahlarmierten Betonfundament unter Verwendung bestimmter Ankerschrauben oder die Nutzung integrierter Schwenkrollen zur präzisen Positionierung innerhalb von Unterstationen. Die Gehäuseschutzarten müssen den Umweltbedingungen entsprechen; für saubere Innenraum-Unterstationen wird in der Regel IP20 oder IP21 verwendet, um das Eindringen von Fremdkörpern zu verhindern. Hochspannungsverbindungen werden über sichere Anschlussbolzen oder steckbare Winkelstecker hergestellt, während Niederspannungswege flexible Kupferschienen oder Hochleistungsabel nutzen.
Anzapfungen zur Spannungsregelung werden über Umklemmbretter an den Hochspannungswicklungsklemmen verwaltet, und Anpassungen dürfen ausschließlich erfolgen, wenn das System vollständig spannungsfrei und geerdet ist. Die Temperaturüberwachungsausrüstung basiert auf eingebetteten PT100-Widerstandstemperaturdetektoren, die direkt in den Niederspannungswicklungen platziert sind. Diese Sensoren sind mit einem externen digitalen Temperaturregler verbunden, der programmierbare Alarm- und Auslöserelausgänge sowie optionale analoge RS485- oder 4-20-mA-Signale für die SCADA-Integration bereitstellt.
Kabelführungsmethoden schreiben vor, dass Hochspannungskabel aus vorgesehenen Bodenkanälen oder Überkopf-Kabeltrassen eingeführt werden sollten, während ein angemessener elektrischer Sicherheitsabstand zu Niederspannungs-Steuerleitungen eingehalten wird. Die gesamte Steuerverdrahtung für Temperatursensoren und Lüfterstromversorgungen muss abgeschirmte verdrillte Adernpaare (Twisted-Pair-Kabel) verwenden, um elektromagnetische Störungen durch die Leistungssleiter zu verhindern. Erdschleifen müssen vermieden werden, indem der Kern, der Gehäuserahmen und die Neutralpunkte gemäß den relevanten elektrischen Sicherheitsvorschriften sicher mit dem Erdungsnetz der Anlage verbunden werden.
Zuverlässigkeit und Umweltbeständigkeit
Das interne strukturelle Layout ist so konstruiert, dass es extremen mechanischen Kräften standhält, die bei plötzlichen abwärtsgerichteten elektrischen Kurzschlüssen entstehen. Die Vakuumverguss-Technologie eliminiert Mikroporen innerhalb der Epoxidharzmatrix, wodurch eine hohe Durchschlagsfestigkeit sichergestellt und interne elektrische Kriechwege über Jahrzehnte des Dauerbetriebs verhindert werden. Die thermische Beständigkeit wird durch Isoliersysteme der Klasse F oder Klasse H geregelt, die erhebliche Sicherheitsmargen gegen temporäre Überlasten bieten.
Die Außenflächen der Gießharzwicklungen widerstehen in der Luft befindlichem leitfähigem Staub, chemischer Feuchtigkeit und korrosiven Industrieatmosphären, ohne dass die Leistungsmetriken beeinträchtigt werden. Die routinemäßige Wartung ist minimal und erfordert lediglich periodische Sichtprüfungen der Anschlüsse sowie das Entstauben der Kühlkanäle mit trockenem Luftstrom während geplanter Anlagenstillstände. Die berechnete mittlere Zeit zwischen Ausfällen (MTBF) bleibt außergewöhnlich hoch und unterstützt unterbrechungsfreie industrielle Arbeitsabläufe.
Häufig gestellte Fragen (FAQ)
1. F: Wie hoch sind die aktuellen Lagerbestände und Standard-Lieferfristen für diesen Transformator?
A: Beijing Zhongping Technology unterhält aktive regionale Reserven von Standardkonfigurationen, um eine schnelle Auslieferung sicherzustellen und betriebliche Ausfallzeiten aufgrund langer Fertigungszeiten zu minimieren.
2. F: Welche Gewährleistung gilt und wie sieht das Standardprotokoll für die Bearbeitung von RMA-Ansprüchen aus?
A: Die Einheiten sind durch eine umfassende 12-monatige Betriebsgarantie abgesichert, die von Beijing Zhongping Technology unterstützt wird. Dies schließt Qualitätsverifizierungsdokumente vor dem Versand und technische Unterstützung bei der Ersatzteilabwicklung ein.
3. F: Was sind die wesentlichen strukturellen Unterschiede und Anwendungsentscheidungen zwischen Kupfer- und Aluminiumwicklungen?
A: Kupferwicklungen bieten eine höhere elektrische Leitfähigkeit und eine überlegene mechanische Festigkeit, was eine kompaktere Stellfläche ermöglicht, während Aluminiumwicklungen eine leichtere und kostengünstigere Alternative für standardisierte Installationen darstellen.
4. F: Kann dieser 10-kV-Gießharztransformator im Freien installiert werden?
A: Die Standardkonfiguration ist für den Innenbereich in einem geschützten Gehäuse ausgelegt; der Einsatz im Freien erfordert ein spezialisiertes wetterfestes Gehäuse mit mindestens Schutzart IP23 und Vorkehrungen für eine Kondensatschutzheizung.
5. F: Welches Maß an temporärer Überlastkapazität kann dieser Transformator sicher bewältigen?
A: Das Gerät unterstützt standardmäßige kurzfristige Überlastungen gemäß den IEC-Richtlinien, vorausgesetzt, die Hot-Spot-Temperaturen der Wicklungen überschreiten nicht die thermischen Grenzen des Isoliersystems der Klasse F oder Klasse H.
6. F: Welche spezifischen Wartungsverfahren sind während des Routinebetriebs erforderlich?
A: Aufgrund der Festkörper-Gießharzverkapselung und des ölfreien Designs beschränkt sich die Wartung auf die regelmäßige Staubentfernung von den Kühlflächen sowie Drehmomentprüfungen an den Hoch- und Niederspannungsanschlüssen.
7. F: Wie verhält sich der akustische Geräuschpegel in schallempfindlichen Umgebungen wie Krankenhäusern?
A: Die Kern-Spulen-Baugruppe ist über schwingungsdämpfende Unterlagen mechanisch vom Grundrahmen entkoppelt, wodurch die Schallemissionen deutlich unter den Vorgaben der Standard-Bauordnungen für schallempfindliche Innenräume gehalten werden.
8. F: Was bedeutet die genaue betriebliche Bedeutung der Energieeffizienzklasse 2 nach GB20052-2024?
A: Diese Norm schreibt strenge Obergrenzen sowohl für Leerlauf-Kernverluste als auch für lastabhängige Kupferverluste vor und garantiert, dass der Transformator während des Dauerbetriebs weniger elektrische Energie verbraucht als ältere Legacy-Designs.
