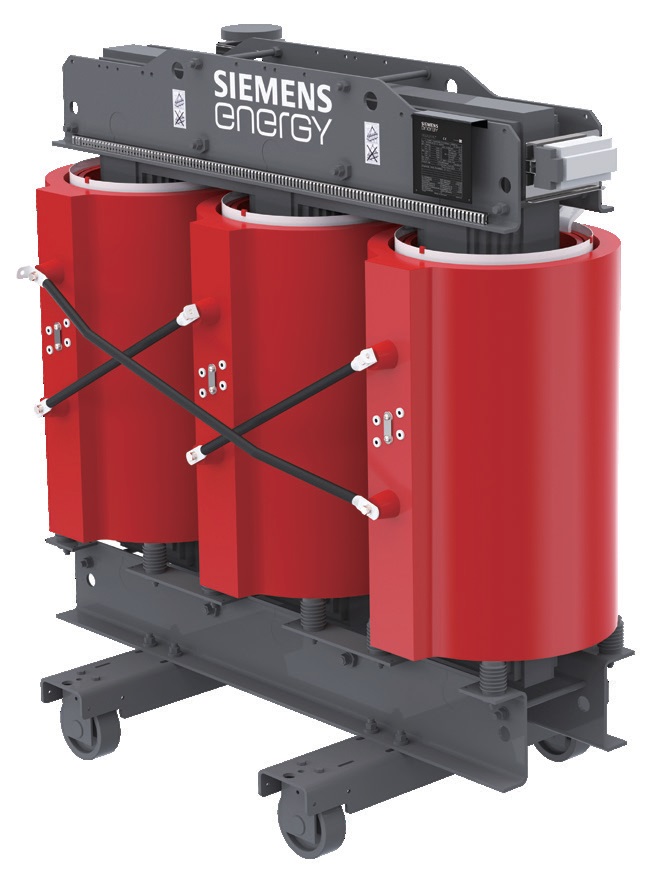

Der 10-kV-Giessharz-Trockenverteiltransformator NX1 mit Nennleistungen von 100 kVA bis 2500 kVA bietet eine aussergewöhnliche Energieeffizienz im Einklang mit der Norm GB20052-2024 Klasse 1. Ausgestattet mit vakuumierten Epoxidharzwicklungen und minimierten Leerlauf- sowie Lastverlusten sorgt er für eine nachhaltige Leistung im Lebenszyklus für moderne, anspruchsvolle Anlagen. Beijing Zhongping Technology liefert dieses hocheffiziente Gerät ab verlässlichem Lager, um dringende Infrastruktur-Upgrades zu unterstützen.
Moderne Industrieanlagen, Gewerbezentren und Rechenzentren sehen sich kontinuierlich strengen Energieeinsparzielen und gleichzeitig steigenden Betriebskosten gegenüber. Die herkömmliche Verteilungsinfrastruktur leidet oft unter hoher thermischer Verlustleistung und übermässigen Kernverlusten, was zu erheblicher langfristiger Energieverschwendung und hohen Wartungsbelastungen führt. Dieser 10-kV-NX1-Giessharz-Verteiltransformator löst diese technischen Engpässe durch den Einsatz fortschrittlicher Vakuum-Druck-Giesstechnologie für seine Folienwicklungen. Durch die Verwendung hochwertiger kornorientierter Siliziumstahlkerne und optimierter Magnetflussdichteverteilungen minimiert das Gerät erfolgreich Wirbelstromverluste und akustische Resonanzen. Die robuste Folienwicklungsgeometrie verteilt axiale und radiale Kurzschluss-mechanische Beanspruchungen bei hohen Fehlerströmen gleichmässig. Das integrierte Wärmemanagement setzt auf natürliche Luftkühlung oder ergänzende Zwangsluftkühlung, um optimale Betriebstemperaturen ohne das Risiko von Ölaustritt aufrechtzuerhalten.
Technische Daten
Nennspannung Oberspannungsseite: 10 kV bei Nennerregungsfrequenz 50 Hz
Nennspannung Unterspannungssseite: 0,4 kV bei Volllast
Leistungsbereich: 100 - 2500 kVA bei Dauerbetrieb
Effizienznorm: GB20052-2024 Klasse 1 (NX1) bei Standard-Referenztemperatur 75°C
Wicklungsleitermaterial: Kupfer oder Aluminium nach Kundenspezifikation
Wicklungsisoliersystem: Isolierstoffklasse F / H Epoxidharz im Vakuumguss
Schaltgruppe: Dyn11 oder Yyn0 in Standardkonfiguration
Kühlungsart: AN oder AF bei Umgebungstemperatur max. 40°C
Gehäuseschutzart: IP00 bis IP23 bei Innenraumaufstellung
Kurzschlussspannung: 4% - 6% bei Nennanzapfung
Produktübersicht und Hauptmerkmale
Der 10-kV-NX1-Giessharz-Verteiltransformator fungiert als erstklassiges Innenraum-Trockenleistungsmittel für primäre und sekundäre Verteilungsnetze. Er arbeitet nahtlos innerhalb eines 10-kV-Systemspannungsrahmens und transformiert Elektrizität zuverlässig auf eine Niederspannung von 0,4 kV über ein umfassendes Leistungsspektrum von 100 kVA bis 2500 kVA herab. Dieses Equipment dient als ideales Leistungsrückgrat für grüne Gebäude, Krankenhäuser und Rechenzentren mit hoher Dichte.
Vakuuminjizierte Epoxidharzwicklungen bieten eine überlegene Feuchtigkeitsbeständigkeit, Rissvermeidung und aussergewöhnlich niedrige Teilentladungswerte im Langzeitbetrieb. Die Konstruktion als Folienwicklung erhöht die kurzfristige strukturelle Stabilität gegenüber elektromechanischen Kräften, die bei Systemfehlern erzeugt werden, erheblich. Das ölfreie Design eliminiert Brandgefahren und Flüssigkeitsleckagerisiken vollständig und sorgt für eine nullprozentige Umweltbelastung. Fortschrittliche Kerntechnik mit geringen Verlusten reduziert den Basis-Energieverbrauch, was sich direkt in erheblichen CO2-Einsparungen und niedrigeren Betriebsausgaben niederschlägt.
Optimierte Kern-Stufen-Schnitt-Designs reduzieren den magnetischen Widerstand, was gleichzeitig Betriebsgeräusche dämpft und eine Installation in unmittelbarer Nähe von menschenbesetzten Lastzentren erleichtert. Integrierte Überwachungsoptionen, einschliesslich eingebetteter PT100-Temperatursensoren und RS485-Kommunikationsmodulen, bieten thermische Tracking-Funktionen in Echtzeit. Hochspannungsspulen nutzen verstärkte Isolationsbarrieren, während Niederspannungs-Folienkonfigurationen eine ausgewogene Stromverteilung und minimierte thermische Hotspots in der gesamten aktiven inneren Baugruppe gewährleisten.
Anwendungen und Auswahlanleitung
Dieser Transformator zeichnet sich in Umgebungen aus, in denen strenger Brandschutz, minimale Umweltauswirkungen und überlegene Energieleistung absolute Voraussetzungen sind. Rechenzentren, gewerbliche Hochhausstrukturen und U-Bahn-Stationen im Untergrund profitieren enorm von seiner geringen akustischen Signatur und der nicht brennbaren Trockenbauweise. Industrielle Fertigungsbetriebe mit schwankenden Lastprofilen nutzen dieses Gerät ebenfalls, um eine stabile Spannungsregelung aufrechtzuerhalten und den elektrischen Verteilungsaufwand im gesamten Werk zu reduzieren.
Der Auswahlprozess erfordert eine systematische Bewertung, die mit der Überprüfung der Systemspannung beginnt, gefolgt von präzisen Berechnungen der Maximallastkapazität und der Anpassung an die erforderliche Energieeffizienzstufe. Ingenieure müssen anschliessend die Anforderungen an den Gehäuseschutz auf Basis der inneren Umgebungsbedingungen bestimmen, die von offenen IP00-Chassis-Konfigurationen bis hin zu schützenden IP23-Metallgehäusen reichen. Spezielle Projektspezifikationen können Anpassungswünsche wie doppelte Niederspannungsausgänge, oberschwingungsresistente Kernstrukturen oder spezialisierte marine Korrosionsschutzbehandlungen für Offshore-Installationen erfordern.
Installation und Konformität
Die Trafoeinheit stützt sich auf eine steife Strukturbasis, die mit bidirektionalen Flachrollen ausgestattet ist, um eine reibungslose Positionierung in dedizierten elektrischen Räumen oder vorgefertigten Unterstationen zu ermöglichen. Gehäuse müssen zur Betriebsumgebung passen und IP20 oder IP21 für standardmässige saubere Innenräume verwenden, während feuchte oder staubige Orte IP23-Spezifikationen erfordern. Hochspannungsanschlüsse nutzen typischerweise Kabelendverschlüsse oder steckbare isolierte Verbinder, während Niederspannungsseiten flexible Schienenabgänge aufnehmen, um thermische Ausdehnungskräfte abzufedern.
Hochspannungskabel können je nach Anlagenarchitektur über unterirdische Kabelkanäle oder Kabeleinführungen von oben eingeführt werden. Die Steuerverdrahtung für Temperaturüberwachungen und Kühlgebläse muss durch spezielle Metallrohre verlegt werden, die vollständig von den Hochspannungswegen getrennt sind, um elektromagnetische Interferenzen zu verhindern. Die zuverlässige Erdung von Kern, Rahmen und Gehäuse muss strikt den lokalen elektrischen Sicherheitsvorschriften entsprechen, um Streuströme und Potenzialdifferenzgefahren zu eliminieren.
Die Konformität wird durch strenge Einhaltung nationaler und internationaler Fertigungsbenchmarks einschliesslich GB-, IEC- und ANSI-Standards verifiziert. Zu den routinemässigen Fabrik-Typprüfungen gehören Blitzstossspannungsprüfungen, Erwärmungsprüfungen und dynamische Kurzschlussfestigkeitsbewertungen. Das Design stimmt gründlich mit modernen Richtlinien für umweltfreundliches Bauen und Umweltsicherheit überein.
Häufig gestellte Fragen
F: Wie ist der aktuelle Lagerstatus und die durchschnittliche Lieferzeit für dieses Transformatormodell?
A: Beijing Zhongping Technology unterhält strategische Regionallager für Standardkonfigurationen, um einen schnellen Versand zu gewährleisten, Projektausfallzeiten zu minimieren und verlängerte Übersee-Versandverzögerungen auszuschliessen.
F: Welche umfassenden Garantiebedingungen und Kundendienstprotokolle gelten nach der Lieferung?
A: Jedes Gerät wird durch eine robuste 12-monatige Betriebsgarantie abgesichert, die direkt von den Engineering-Teams von Beijing Zhongping Technology unterstützt wird, welche Qualitätsprüfungsberichte vor dem Versand und reaktionsschnelle Remote-Fehlerbehebungshilfe bereitstellen.
F: Worin bestehen die wesentlichen Leistungs- und Betriebs Unterschiede zwischen Kupfer- und Aluminium-Wicklungsvarianten?
A: Kupferwicklungen bieten eine höhere elektrische Leitfähigkeit und thermische Effizienz, was zu einer etwas kompakteren physischen Grundfläche und geringeren Gesamtverlusten führt. Aluminiumwicklungen bieten eine kostengünstige Alternative mit geringerem Gewicht, erfordern jedoch grössere Querschnittsflächen, um die gleiche elektrische Leistung zu erreichen.
F: Kann dieser Innenraum-Trockentransformator im Freien installiert werden, wenn er sich in einem Schutzgehäuse befindet?
A: Ja, vorausgesetzt, der Transformator ist in einem wetterfesten Sekundärgehäuse untergebracht, das mindestens die Schutzart IP23 oder höher aufweist, um ihn vor direktem Niederschlag, hoher Luftfeuchtigkeit und direkter Sonneneinstrahlung zu schützen.
F: Was ist die maximale kurzfristige Überlastkapazität dieses Giessharz-Transformators unter Notfallbedingungen?
A: Vorübergehende Überlastungen sind basierend auf den Standard-Thermischen Belastungsrichtlinien für Trockentransformatoren zulässig, vorausgesetzt, die Umgebungstemperaturen bleiben innerhalb zulässiger Grenzen und die Lebensdauer der Gesamtwicklungsisolation wird nicht schwer beeinträchtigt.
F: Welche routinemässigen Wartungsverfahren sind für dieses ölfreie Trockenverteilungsdesign erforderlich?
A: Die Wartung ist aufgrund des Fehlens von Isolierflüssigkeiten minimal und erfordert periodische Sichtprüfungen auf Staubansammlungen, Thermoscanner-Prüfungen der Anschlussklemmen sowie Funktionsprüfungen des eingebetteten PT100-Temperaturreglers.
F: Wie verhält sich der akustische Geräuschpegel, wenn der Transformator in der Nähe geräuschempfindlicher Zonen wie Krankenhäusern betrieben wird?
A: Das Kerndesign verwendet präzisionsgestufte Fugen und hochpermeablen Siliziumstahl, um Magnetostriktionsgeräusche zu unterdrücken, wodurch die Dezibel-Betriebswerte für eine ruhige Innenraumaufstellung weit unter den Standard-Gebäudeakustikschwellenwerten gehalten werden.
F: Welche spezifischen Energieeffizienzparameter unterscheiden den Standard GB20052-2024 Klasse 1 von älteren Versionen?
A: Klasse 1 repräsentiert die höchste gesetzliche Effizienzschwelle und erzwingt streng reduzierte Leerlauf-Eisenverluste sowie Last-Kupferverluste, um die Gesamtenergieeinsparungen über den Lebenszyklus beim kontinuierlichen Industriebetrieb zu maximieren.
