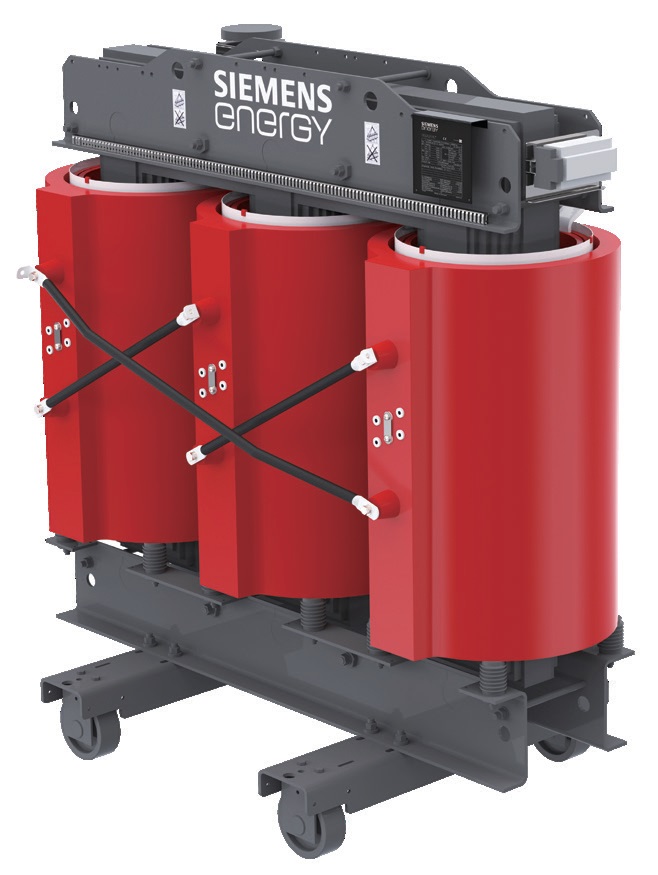

Der 10kV NX3 Gießharz-Verteiltransformator liefert nachgewiesene geringe Leerlauf- und Lastverluste mit vakuumgegossenen Folienwicklungen und erfüllt strenge Effizienz要求的 Anforderungen für die Innenraum-Stromverteilung. Als ölfreies und feuersicheres Gerät gewährleistet er eine zuverlässige elektrische Leistung in anspruchsvollen Industrie- und Gewerbeanlagen.
Moderne Stromverteilungsanlagen erfordern eine hohe Effizienz, thermische Stabilität und geringe Wartungsaufwände, insbesondere in geschlossenen städtischen Infrastrukturen, in denen Platz und Brandschutz kritische Einschränkungen darstellen. Dieser Trocken-Verteiltransformator bewältigt die Kernherausforderungen vor Ort, indem er brennbare Isolieröle eliminiert und fortschrittliches Epoxidharz-Vakuumgießen implementiert. Die Einheit ist für 100 kVA bis 2500 kVA ausgelegt und verwendet Kupfer- oder Aluminiumleiterkonfigurationen mit Schaltgruppen Dyn11 oder Yyn0, um die Mittelspannung auf standardmäßige Niederspannungs-Verteilungsebenen von 0,4 kV herabzuspannen. Die Integration hochwertiger kornorientierter Siliziumstahlkerne unterdrückt Kernverluste und Geräusche signifikant. Darüber hinaus garantiert die Konformität mit GB20052-2024 Energieeffizienzklasse 3 optimierte langfristige Betriebsausgaben und reduzierte CO2-Füße für Facility Manager.
Technische Spezifikationen
Bemessungsleistung: 100 kVA - 2500 kVA @ 50 Hz / 60 Hz
Primärspannung: 10 kV @ Bemessungsanzapfung
Sekundärspannung: 0.4 kV @ Leerlauf
Schaltgruppe: Dyn11 / Yyn0 @ Standardkonfiguration
Effizienzklasse: GB20052-2024 Klasse 3 @ Referenztemperatur 75°C
Kühlverfahren: AN / AF (Air Natural / Air Forced) @ geschlossener Betrieb
Wicklungsmaterial: Kupfer oder Aluminium @ Folienwicklungsdesign
Isolationssystem: Klasse F / H @ Wärmebeständigkeit
Teilentladungspegel: <= 10="" pc="">
Gehäuseschutzart: IP20 / IP21 / IP23 @ Innen-/Außenauswahl
Systemintegration und Hardware-Setup
Die mechanische Installation dieses Trockentransformators nutzt eine robuste Strukturbasis, die mit doppelten Flachrädern für die horizontale und vertikale Ausrichtung sowie mit Fundament-Befestigungslöchern für eine permanente erdbebensichere Verankerung ausgestattet ist. Die Gehäuseschutzarten reichen von IP20 oder IP21 für den Innenbereich bis hin zu witterungsbeständigen IP23-Varianten, die das Eindringen von Fremdkörpern und tropfendem Wasser verhindern. Hochspannungsklemmen verfügen über offene Porzellandurchführungen oder trennbare Winkelkabelstecker, während Niederspannungsklemmen mehrere parallele Kabel oder starre Schienenverbindungen aufnehmen. Ein Umschaltmechanismus ohne Last, der bei plus/minus 5% oder plus/minus 2 mal 2,5% einstellbar ist, ermöglicht eine Spannungsverhältnis-Anpassung nur, wenn das Gerät vollständig spannungsfrei ist. Temperaturregelungs- und Überwachungsschnittstellen integrieren PT100-Platinsensoren, die direkt in den Niederspannungswicklungen eingebettet sind, und sind an einen intelligenten Regler angeschlossen, der Alarm- und Auslöserelausgänge, optionale RS485-Kommunikationsports, 4-20 mA Analogübertragung und automatisierte Kühlgebläse-Stromversorgungssteuerung bereitstellt.
Die Praktiken beim Layout von Unterstationsräumen schreiben vor, dass Hochspannungskabel über unterirdische Kabelkanäle oder obere Deckenrohre eingeführt werden und eine strenge physische Trennung von den Niederspannungskreisen eingehalten wird. Netzkabel und Temperatursignal-Steuerleitungen müssen in unabhängigen Metallrohren unter Verwendung geschirmter Verdrillter-Paar-Kabel verlegt werden, um elektromagnetische Störungen zu mindern. Niederspannungsschienen erfordern flexible Dehnungsbänder, um thermische Ausdehnung und Schwingungsbelastung bei Lastwechseln zu absorbieren, wobei mechanische Zugentlastungsarmaturen an allen Anschlussklemmenpunkten installiert sind. Das Metallgehäuse, der Magnetkern und die strukturellen Spannrahmen müssen gemäß den internationalen IEC-Normen und nationalen Elektroinstallationsstandards zuverlässig mit dem Erdungsnetz der Anlage verbunden sein.
Funktionsprinzip und Leistungsdesign
Die Hochspannungswicklung verwendet fortschrittliche Folienleiter und hochwertige Isolierfolien-Lagenwicklungsstrukturen, die durch Vakuumgießen mit Epoxidharz in einer beheizten Form verarbeitet werden. Die Vakuum-Entgasung eliminiert mikroskopische Lufteinschlüsse, um außergewöhnlich niedrige Teilentladungspegel zu erreichen, während die aufeinander abgestimmten thermischen Ausdehnungskoeffizienten des Leiters und des ausgehärteten Harzes die Rissbeständigkeit bei Temperaturwechseln verbessern. Die Niederspannungswicklung verwendet kontinuierliche Kupfer- oder Aluminiumfolienbänder mit Zwischenschichtisolation, die im Ofen zu einem starren monolithischen Zylinder ausgehärtet werden, der eine überlegene Beständigkeit gegen Feuchtigkeit und hohe mechanische dynamische Kräfte bei Kurzschlussereignissen bietet. Da die Folienwicklungsstruktur zu einer einzigen Windung pro Lage führt, bleibt der Spannungsgradient über benachbarte Windungen außergewöhnlich niedrig, was im Vergleich zu herkömmlichen Runddraht-Wicklungsalternativen überlegene Stoß- und Netzfrequenz-Spannungsfestigkeitsfähigkeiten verleiht.
Die Leistungsdesign-Ausrichtung stützt sich stark auf die ölfreie Epoxidharz-Gussstruktur, die inhärent Brandgefahren, toxische Gasemissionen und routinemäßige Flüssigkeitsprobenanforderungen eliminiert. Die Kombination aus einem mehrstufig getreppten Kern aus kornorientierten Siliziumstahlblechen und Präzisionsfolienwicklungen minimiert Oberwellenverluste und hörbares Brummgeräusch. Die Kühlkonfiguration unterstützt den selbgekühlten Luft-Natur-Betrieb, wobei optionale wärmeaktivierte Lüfter die Überlastfähigkeit bei Spitzenlastzyklen erweitern. Kurzschlussimpedanzwerte und Anschluss-Schaltgruppen wie Dyn11 erleichtern den stabilen Parallelbetrieb und die Oberschwingungsstromunterdrückung. Energieeffizienz-Progressionen kategorisieren die Verlustpegel nacheinander, wobei die Stufen Grade 3, Grade 2 und Grade 1 strukturierte Reduzierungen der elektrischen Gesamtverluste für verschiedene Betriebsaufträge bieten.
Anwendungsszenarien und Auswahlleitfaden
Zu den geeigneten Einsatzumgebungen gehören Rechenzentren, Krankenhäuser, Gewerbekomplexe und moderne Bürotürme, in denen strenge Einschränkungen hinsichtlich Lärm, Eindämmung von Bränden und Nähe zu bewohnten Räumen die Geräteauswahl bestimmen. Industrielle Fertigungsanlagen, Schienennahverkehrsnetze und Hafenanlagen nutzen kompakte vorgefertigte Umspannwerke, die diesen Transformator neben Mittelspannungsschaltanlagen unterbringen, um den Platzbedarf zu minimieren. Spezialanwendungen wie Windkraftanlagen, Seeschiffe und Offshore-Plattformen erfordern kundenspezifische korrosionsbeständige Beschichtungen und schwingungsgedämpfte Halterungen. Die Auswahlparameter müssen lokale Lärmemissionsgrenzwerte, erforderliche Schutzarten, dimensionale Einschränkungen des Gebäudes und regionale Energieeffizienzvorgaben sorgfältig bewerten.
Der systematische Auswahlprozess verläuft so, dass zuerst die primäre Systemspannungsebene angepasst, die genaue kVA-Kapazitätsbewertung ermittelt und die obligatorische Energieeffizienzklasse basierend auf wirtschaftlichen Lebenszyklusbewertungen ausgewählt wird. Ingenieure müssen Gehäuseschutztypen, Innen- oder Außeninstallationslayouts, Umgebungstemperaturprofile und Aufstellungshöhen-Derating-Faktoren angeben, bevor sie die technischen Anforderungen finalisieren. Anwendbare Konformitätsstandards umfassen internationale IEC-Spezifikationen, nationale Elektrovorschriften und GB20052-2024 Energieeffizienzzertifizierungen, unterstützt durch routinemäßige Fabrik-Typprüfungen für Blitzstoßspannung, Temperaturanstieg und mechanische Kurzschlussfestigkeit. Optionale Anpassungsartikel wie spezielle Stufenschalter, integrierte elektrostatische Schirme oder duale Niederspannungsausgänge bleiben für spezielle Projektspezifikationen verfügbar. Bei der Planung komplexer Verteilungs-Upgrades können technische Teams mit Beijing Zhongping Technology (北京众平科技股份有限公司) zusammenarbeiten, um detaillierte Querverweis-Auswahlen und eine verifizierte Lagerverfügbarkeit zu erhalten.
Häufig gestellte Fragen (FAQ)
1. Was ist die aktuelle Lagerverfügbarkeit und Lieferzeit für Standardbewertungen?
Standardkapazitäten werden in regionalen Lagerbeständen vorgehalten, um einen sofortigen Versand zu unterstützen, während kundenspezifische Konfigurationen geplante Fertigungszeitpläne erfordern, die von Beijing Zhongping Technology (北京众平科技股份有限公司) bereitgestellt werden.
2. Welche Garantie und welche RMA-Verfahren gelten für diesen Verteiltransformator?
Das Gerät wird durch eine umfassende 12-monatige Betriebsgarantie für Herstellungsfehler abgesichert, unterstützt durch Werksprüfungsdokumentation und die technische Servicekoordination über Beijing Zhongping Technology (北京众平科技股份有限公司).
3. Was sind die nominalen Primär- und Sekundärspannungswerte für dieses Modell?
Der Transformator arbeitet mit einer Bemessungsprimärspannung von 10 kV und spannt im Leerlauf auf eine Standard-Sekundärspannung von 0,4 kV herab.
4. Welche Schaltgruppenkonfigurationen und Kurzschlussimpedanzwerte werden unterstützt?
Standardkonfigurationen verwenden Dyn11- oder Yyn0-Schaltgruppen mit optimierten Impedanzprozenten, die darauf ausgelegt sind, stabile Parallelbetriebe und Fehlerstrombegrenzungen zu unterstützen.
5. Welche Umweltschutzbewertungen und Temperaturgrenzen gelten während des Betriebs?
Gehäuse sind in den Schutzarten IP20, IP21 und IP23 erhältlich und für den Dauerbetrieb innerhalb von Standard-Umgebungstemperaturgrenzen von -25°C bis 40°C ausgelegt.
6. Welche mechanischen Installationsrichtlinien regeln die Fundamentbefestigung und den Schienenanschluss?
Der Grundrahmen enthält Befestigungsschlitze für Bolzen und Schwenkräder zur präzisen Ausrichtung, während Niederspannungsklemmen flexible Kupferbänder erfordern, um mechanischen Stress durch thermische Ausdehnung zu verhindern.
7. Welche routinemäßigen Wartungsverfahren werden empfohlen, um die langfristige Zuverlässigkeit sicherzustellen?
Die routinemäßige Instandhaltung umfasst die periodische Staubentfernung von den Wicklungsoberflächen mit trockener Druckluft, die Inspektion der Temperaturregleranschlüsse und die Verifizierung der Gehäuseerdungs-Integrität.
8. Wie verbessert die Epoxidharz-Vakuumgusstechnologie die Teilentladungsunterdrückung?
Die Vakuum-Entgasung während des Harzgussprozesses eliminiert eingeschlossene Lufteinschlüsse innerhalb der Isolationsmatrix, was zu Teilentladungspegeln unter 10 pC unter Bemessungsbetriebsspannung führt.
