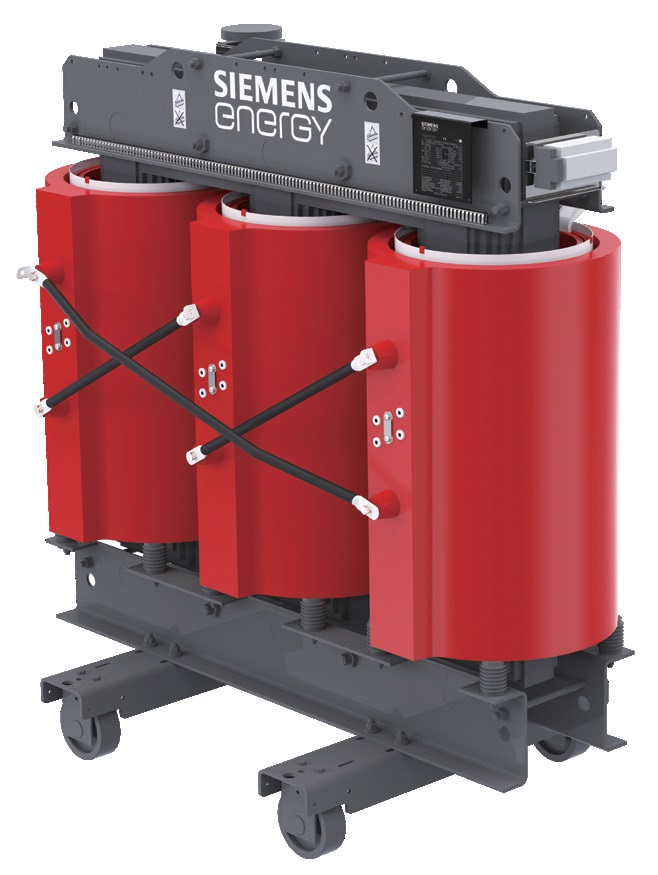

Der 10kV Gießharz-Verteilertransformator Typ 13 bietet eine zuverlässige Stromumwandlung mit einer Kapazität von 630-2500 kVA und ist so konstruiert, dass er die Energieeffizienzstandards der Norm GB20052-2024 Klasse 3 erfüllt. Diese ölfreie, feuersichere Trockeneinheit verfügt über vakuumgegossene Folienwicklungen, um geringe Betriebsverluste und eine robuste Kurzschlussfestigkeit zu gewährleisten. Beijing Zhongping Technology (北京众平科技股份有限公司) liefert dieses Gerät, um den anspruchsvollen Anforderungen an die Innenraumverteilung in gewerblichen und industriellen Anlagen gerecht zu werden.
Moderne elektrische Verteilungsanlagen stehen vor strengen Auflagen hinsichtlich Brandschutz, räumlicher Begrenzung und Energieeffizienz. Traditionelle ölgetauchte Transformatoren bergen Brandrisiken in hochverdichteten städtischen Umgebungen, weshalb flüssigkeitsfreie Alternativen erforderlich sind, die direkt neben Lastzentren installiert werden können. Dieser Gießharz-Trockentransformator nutzt die fortschrittliche Epoxidharz-Vakuumgusstechnologie zur Verkapselung der Wicklungen, wodurch eine feuchtigkeitsbeständige und flammhemmende Struktur entsteht. Durch den Verzicht auf brennbare Isolieröle entfällt die Notwendigkeit externer Brandmauern oder Ölsammelgruben, was das Layout-Design von Unterstationen in Gewerbe- und Rechenzentren vereinfacht.
Technische Spezifikationen
Nennleistung: 630 kVA - 2500 kVA bei 50 Hz / 60 Hz
Primärspannung: 10 kV bei Nennanzapfung
Sekundärspannung: 0,4 kV im Leerlauf
Effizienzstufe: GB20052-2024 Klasse 3 (NX3) bei 75 °C Referenztemperatur
Schaltgruppe: Dyn11 oder Yyn0 bei Standardkonfiguration
Kühlmethode: AN (Air Natural) oder AF (Air Forced) bei optionalem Lüfterbetrieb
Wicklungsmaterial: Kupfer- oder Aluminiumfolie bei HV/LV-Spulen
Isoliersystem: Klasse F / H bei Temperaturerhöhungsgrenzen
Gehäuseschutzart: IP20 / IP21 bei Innenraumstandard (IP23 optional)
Kurzschlussspannung: 4,0% - 6,0% bei Nennanzapfung und 75 °C
Systemintegration und Hardware-Setup
Die mechanische Installation erfordert die Positionierung des Transformatorsockels auf einem nivellierten Betonfundament oder einer Baustahlplattform, wobei integrierte bidirektionale Lenkrollen für eine präzise Ausrichtung vor der endgültigen Verankerung genutzt werden. Die Gehäuseauswahl erfolgt standardmäßig in IP20 oder IP21 für Innenverteilerräume, während optionale Gehäuse in IP23 oder höher den Einsatz in halboffenen Umgebungen gegen herabfallenden Schmutz und Tropfwasser ermöglichen. Hochspannungsanschlüsse verwenden Standard-Klemmenblöcke oder Winkelkabelstecker, während Niederspannungsanschlüsse mehrere parallele Kabel oder starre Kupferschienen aufnehmen. Der lastfreie Stufenschalter arbeitet innerhalb eines Einstellbereichs von plus/minus 5% oder plus/minus 2 mal 2,5%, und Anpassungen dürfen nur im völlig spannungslosen Zustand des Systems vorgenommen werden. Temperaturüberwachungsschnittestellen verfügen über eingebettete PT100-Platin-Wärmesensoren in den Niederspannungswicklungen, die mit einem dedizierten Controller verbunden sind, der Alarm- und Auslöserelausgänge sowie optionale RS485- oder 4-20mA-Fernübertragungsschleifen und Stromversorgungen für die Kühllüfter bereitstellt.
Die Richtlinien für das Layout von Umspannwerksräumen schreiben vor, dass Hochspannungskabel durch Kabelführungen am Boden oder Kabeltrassen an der Decke geführt werden, wobei ein physischer Abstand zu Niederspannungskreisen eingehalten werden muss. Netzkabel und Temperatursignal-Steuerkabel müssen in separaten Metallrohren unter Verwendung von abgeschirmten Leitern verlegt werden, um elektromagnetische Interferenzen zu verhindern. Niederspannungsschienen werden über flexible Dehnungsbänder verbunden, um thermische Ausdehnungen und mechanische Vibrationsbelastungen bei Lastwechseln zu absorbieren, während mechanische Zugentlastungsarmaturen alle ankommenden und abgehenden Kabel an den Anschlussstellen sichern. Die ordnungsgemäße Erdung des Gehäuserahmens, des Kernaufbaus und der Sternpunkte muss den strengen IEC- und lokalen Elektroinstallationsvorschriften folgen, um potenzielle Erdschleifen zu eliminieren und die Betriebssicherheit zu gewährleisten.
Arbeitsprinzip und Leistungsdesign
Das strukturelle Design der Wicklung und des Isoliersystems verwendet hochwertige Materialien, um die elektrische und thermische Leistung zu optimieren. Die Hochspannungswicklung verwendet Folienleiter und Isolierfolienband, die in Schichten gewickelt und in einer beheizten Form mit Epoxidharz vakuumgegossen werden. Dieser Vakuumentgasungsprozess führt zu extrem niedrigen Teilentladungswerten, während die aufeinander abgestimmten thermischen Ausdehnungskoeffizienten des Leiters und der Harzmatrix eine außergewöhnliche Rissbeständigkeit bei starker thermischer Wechselfeldbelastung bieten, die die Überlastfähigkeit von standardmäßig imprägnierten Spulen übertrifft. Die Niederspannungswicklung verwendet Kupfer- oder Aluminiumfolienschichten, die mit Zwischenschichtmaterialien isoliert und in einem Ofen zu einem massiven monolithischen Zylinder ausgehärtet sind, der dem Eindringen von Feuchtigkeit widersteht und eine hohe dynamische Stabilität unter Fehler-Kurzschlussbedingungen bietet. Da die Folienwicklungstruktur eine Windung pro Lage erreicht, entspricht die Spannungbeanspruchung zwischen benachbarten Windungen der Windungsspannung, was im Vergleich zu herkömmlichen Runddraht-Wicklungskonfigurationen überlegene Stehspannungsfähigkeiten bei Stoß- und Betriebsfrequenz ergibt.
Die Leistungsdesignmerkmale konzentrieren sich auf Effizienz, Verlustminimierung und Umweltsicherheit. Die ölfreie Epoxidharz-Gusskonstruktion gewährleistet inhärente Brandsicherheit und einen wartungsfreien Betrieb, da Flüssigkeitsentnahmen, Filterungen oder Austauschzyklen entfallen. Die kornorientierte Siliziumstahl-Dreischenkel-Kernstruktur kombiniert mit den Folienwicklungen, um Kernverluste und akustische Geräuschpegel zu reduzieren. Die Kühlung erfolgt über natürliche Luftkonvektion (AN) oder Zwangsluftkühlung (AF) unter Verwendung optionaler Lüfter, um die kurzfristige Überlastkapazität zu erweitern. Kurzschlussimpedanz und Schaltgruppenkonfigurationen wie Dyn11 oder Yyn0 erleichtern den reibungslosen parallelen Transformatorenbetrieb und bewältigen Kurzschlussstrombeiträge. Effizienz-Evolutionsmodelle verknüpfen Einheiten des Typs 13 mit nationalen Klasse-3-Äquivalenten, während fortschrittliche Stufen wie NX2 (Klasse 2) und NX1 (Klasse 1) schrittweise Reduzierungen der Last- und Leerlaufverluste erreichen.
Anwendungsszenarien und Auswahlanleitung
Die Anwendungseignung variiert je nach spezifischer Industrie- und Gewerbeumgebung. Rechenzentren, Krankenhäuser und gewerbliche Hochhauskomplexe priorisieren niedrige Geräuschemissionen, zertifizierten Brandsicherheit und kompakte Innenrauminstallationsparameter in der Nähe von Hauptlastverteilern. Industrielle Fertigungsanlagen, Schienenverkehrsnetze und Hafenanlagen erfordern robuste, kompakte Umspannwerke, die mit Hoch- und Niederspannungsschaltanlagen kombiniert sind, die für einen minimalen Platzbedarf ausgelegt sind. Erneuerbare Energieanlagen, Seeschiffe und Offshore-Plattformen erfordern spezielle korrosionsbeständige Konfigurationen, die starken Vibrationen und atmosphärischer Salzigkeit standhalten können. Die Auswahlparameter für jede Umgebung müssen akustische Ausgangsgrenzen, Gehäuseschutzarten, Energieeffizienzvorgaben und verfügbare Raumabmessungen bewerten.
Der formale Auswahlpfad folgt einer sequenziellen Ingenieurlogik: Bestimmung der primären Systemspannungspegel über 10 kV-, 20 kV- oder 35 kV-Ebenen, Anpassung der Scheinleistungskapazitätsanforderungen, Auswahl der geeigneten Effizienzserie von Typ 13 (NX3) bis hin zu Hocheffizienz-NX1-Varianten, Definition von Gehäuse- und Montageparametern für den Innen- oder Außenbereich sowie Überprüfung von Umweltfaktoren wie Höhe, maximale Umgebungstemperatur und Lüftungskapazität. Die Konformitätsüberprüfung bezieht sich auf etablierte Normen wie GB, IEC und ANSI und umfasst Typprüfberichte, die Blitzstoßspannungsprüfungen, Erwärmungsprüfungen und die Überprüfung der mechanischen Kurzschlussfestigkeit abdecken. Spezielle technische Anforderungen können optionales Zubehör wie Laststufenschalter, Gleichrichterbetriebs-Designs, duale Niederspannungs-Ausgangswicklungen oder Wasserkühlschnittstellen integrieren.
Häufig gestellte Fragen (FAQ)
1. Wie hoch ist die standardmäßige lokale Lagerverfügbarkeit und Lieferzeit für diesen Verteilertransformator?
Beijing Zhongping Technology (北京众平科技股份有限公司) unterhält regionale Verteilungsbestände für Standard-Nennleistungen, was schnelle Versandabläufe ermöglicht, um Projektausfallzeiten zu minimieren.
2. Welche Garantieleistungen und RMA-Rückgabeprozesse gelten für dieses Gerät?
Die Einheiten werden durch eine umfassende 12-monatige Betriebsgarantie unterstützt, die durch werksseitige Inspektionsprotokolle vor dem Versand und technische RMA-Lösungswege abgesichert wird, die von Beijing Zhongping Technology (北京众平科技股份有限公司) verwaltet werden.
3. Was sind die elektrischen Anschluss- und Erdungsanforderungen für die 10-kV-Primärseite?
Hochspannungskabel müssen mit kompatiblen trennbaren Steckern oder Kabelschuhen angeschlossen werden, wobei Transformatorkern, Rahmen und Sternpunkt fest mit einem dedizierten Stationserdungsnetz mit einem Widerstand von weniger als 4 Ohm zu erden sind.
4. Wie verhält sich die Dyn11-Schaltgruppenkonfiguration bei unsymmetrischen Sekundärlasten?
Die im Dreieck geschaltete Primärseite und die im Stern geschaltete Sekundärseite mit einem neutralen Rückweg ermöglichen eine einphasige unsymmetrische Last von bis zu 100% auf der Niederspannungsseite, ohne die Stabilität der Sternpunktspannung zu verschieben.
5. Welche Umweltbedingungen bestimmen die Auswahl eines Gehäuses der Schutzart IP23 oder höher?
Umgebungen, die der Ansammlung von Staub in der Luft, hoher Luftfeuchtigkeit oder zufälligem vertikalen Flüssigkeitstropfen ausgesetzt sind, erfordern ein verbessertes Schutzgehäuse, um die Integrität der internen Isolierung aufrechtzuerhalten.
6. Wie wird der Thermoschutz während des Dauerüberlastbetriebs geregelt?
Eingebettete PT100-Sensoren überwachen die Wicklungstemperaturen kontinuierlich, lösen Warnsignale bei 90 °C aus, starten die Kühllüfter bei 100 °C und leiten eine automatische Leistungsschalterauslösung bei 110 °C ein.
7. Welche routinemäßigen Wartungsarbeiten sind für Gießharz-Trockentransformatoren erforderlich?
Die routinemäßige Wartung umfasst die regelmäßige Entstaubung der Wicklungskühlkanäle mit trockener Druckluft, die Inspektion der Klemmenanzugsmomente und die Überprüfung der Kalibrierung des Temperaturreglers.
8. Kann dieser Transformator in automatisierte Energieüberwachungssysteme integriert werden?
Der digitale Temperaturregler verfügt über Standard-Kommunikationsanschlüsse, die Echtzeit-Thermodaten und Alarmzustände über Modbus-Protokolle direkt an übergeordnete SCADA- oder PLC-Netzwerke übertragen.
