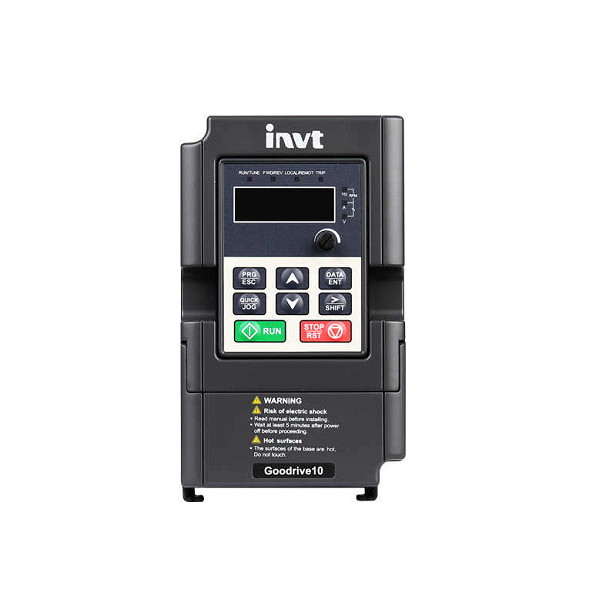

INVT GD10-2R2G-4-B Mini Frequenzumrichter Dreiphasen VFD Antrieb

Der INVT GD10-2R2G-4-B ist ein hervorragendes Beispiel für technische Effizienz im Bereich der industriellen Automatisierung. Dieses Modell ist ein Mini-Frequenzumrichter der GD10-Serie von INVT, speziell als Dreiphasen-VFD-Umrichter für robuste Leistung in kompakten Räumen entwickelt. Es konvertiert die eingehende dreiphasige Wechselstromleistung in eine gesteuerte Frequenz- und Spannungsausgang, um die Geschwindigkeit und das Drehmoment von Standard-dreiphasigen Wechselstrommotoren präzise zu verwalten. Mit einer Nennleistung von 2,2 kW und einer Eingangsspannung von 3-Phasen 380V ist dieser Antrieb für OEM-Anwendungen entwickelt, in denen Platzeinsparung, Zuverlässigkeit und einfache Funktionalität von entscheidender Bedeutung sind. Sein miniaturisiertes Design macht keine Kompromisse bei Leistung oder wesentlichen Eigenschaften, was es zu einer idealen Wahl für eine breite Palette von Maschinen in der Materialbearbeitung, Verpackung und Textilindustrie macht, insbesondere in Umgebungen mit hohem Staub- und Fliegengehalt, in denen natürliche Kühlung vorteilhaft ist.

Kerntechnische Spezifikationen

Der GD10-2R2G-4-B ist durch eine Reihe robuster technischer Spezifikationen definiert, die seine Betriebskapazität beschreiben. Es akzeptiert eine dreiphasige Eingangsspannung von 380V bis 440V mit einer Frequenztoleranz zwischen 47Hz und 63Hz. Der Ausgang ist darauf ausgelegt, die Eingangsspannung mit einer Fehlermarge von weniger als 5% anzupassen, was eine konsistente Motorleistung gewährleistet. Seine Steuerphilosophie basiert auf einer vektoroptimierten V/F-Steuermethode, die einen breiten Ausgangsfrequenzbereich von 0Hz bis maximal 400Hz ermöglicht. Dies bietet ein erhebliches Geschwindigkeitseinstellungsverhältnis von 1:100, was eine große Flexibilität für die Prozesssteuerung bietet. Der Antrieb ist gebaut, um anspruchsvolle Bedingungen mit einer Überlastkapazität von 150% des Nennstroms für 60 Sekunden, 180% für 10 Sekunden und einer Spitze von 200% für 1 Sekunde zu bewältigen. Für die Integration in automatisierte Systeme ist es standardmäßig mit einer Modbus-Kommunikationsschnittstelle über RS-485 ausgestattet. Sein kompaktes, buchgrößeres Design unterstützt die Wandmontage und stützt sich auf natürliche Konvektion für die Kühlung, die effektiv bei Umgebungstemperaturen von -10 ° C bis 50 ° C arbeitet.

Hauptmerkmale und Designvorteile

Kompaktes und robustes Design

Die Minifrequenzumrichterarchitektur des GD10-2R2G-4-B ist einer seiner bedeutendsten Vorteile. Der Miniatur-Fußabdruck ermöglicht eine direkte Installation in engen Bedienfeldern und spart wertvollen Schrankplatz. Dies ist besonders wertvoll für OEMs, die kompaktere Maschinen entwickeln möchten. Darüber hinaus nutzt das Design natürliche Wärmeabfuhr, wodurch die Notwendigkeit eines Kühlventilators beseitigt wird. Dies reduziert nicht nur den Stromverbrauch und den möglichen Lärm, sondern erhöht auch die Zuverlässigkeit des Antriebs in anspruchsvollen Umgebungen, in denen Luftverschmutzungen wie Baumwollfliegen, Staub oder Ölnebel einen Lüfter und einen Kühlkörper verstopfen könnten, was eine häufige Ursache für Ausfälle in Standardantrieben ist.

Erweiterte Kontrolle und Leistung

Trotz seiner kompakten Größe verfügt dieser Dreiphasen-VFD-Wechselrichter über ausgeklügelte Steuerfunktionen. Die vektoroptimierte V/F-Steuerung gewährleistet einen stabilen Motorbetrieb über einen breiten Drehzahlbereich und bietet ein starkes Startmoment und eine verbesserte dynamische Reaktion im Vergleich zur grundlegenden V/F-Steuerung. Es unterstützt mehrere Beschleunigungs- und Verzögerungsmodi und ermöglicht reibungslose Aufstiege und Abstiege, die die mechanische Belastung der angetriebenen Ausrüstung minimieren. Der Antrieb umfasst auch eine umfassende Reihe von Bremsoptionen - einschließlich Gleichstromspritzberemsung, Flussbremsung und Unterstützung für einen externen Bremswiderstand - die Ingenieuren die Flexibilität bietet, die beste Methode zu wählen, um einen Motor schnell zu stoppen und regenerative Energie zu verwalten.

Umfassende Funktionalität und Benutzerfreundlichkeit

Der GD10-2R2G-4-B verfügt über eingebaute Funktionen, die das Systemdesign vereinfachen und die Prozessleistungen verbessern. Es verfügt über einen eingebauten PID-Controller, der es für geschlossene Prozesssteuerungsanwendungen wie Druck- oder Durchflussregelung bereitstellt, ohne dass ein externer Controller erforderlich ist. Für Anwendungen, die vordefinierte Bewegungsfolgen erfordern, bietet der Antrieb bis zu 16 vorgegebene Mehrgeschwindigkeitseinstellungen. Die Benutzeroberfläche ist für den Komfort konzipiert, mit einer abnehmbaren LED-Tastatur mit einem integrierten Potentiometer für eine einfache Geschwindigkeitsstellung, die für den Bedienerkomfort erweitert und aus der Ferne montiert werden kann. Die Einhaltung internationaler Normen und die CE-Zertifizierung unterstreichen seine Qualität und Sicherheit für globale Märkte.

Leistungs- und Anwendungsanalyse

Betriebsvorteile im industriellen Umfeld

Der Einsatz des GD10-2R2G-4-B Mini Frequency Inverters führt zu mehreren wesentlichen Betriebsvorteilen. Durch die präzise Steuerung der Motordrehzahl trägt es direkt zu erheblichen Energieeinsparungen in Anwendungen wie Pumpen und Lüftern bei, bei denen eine Reduzierung der Drehzahl zu einem dramatischen Rückgang des Stromverbrauchs führen kann. Die Soft-Start-Funktionalität begrenzt den Einbruchstrom und reduziert die Belastung des Motors und des elektrischen Versorgungssystems, was die Lebensdauer der Ausrüstung verlängern und Wartungskosten senken kann. Die robusten Schutzfunktionen des Antriebs - Schutz vor Überstrom, Überspannung, Unterspannung, Überlast und Übertemperatur - gewährleisten, dass sowohl der Antrieb als auch der Motor vor abnormalen Betriebsbedingungen geschützt sind und die Gesamtbetriebszeit und Zuverlässigkeit des Systems verbessern.

Zielbranchen und spezifische Anwendungsfälle

Dieser Dreiphasen-VFD-Wechselrichter findet seine Nische in einer Vielzahl von Branchen und Anwendungen. Sein lüfterloses Design macht es außergewöhnlich geeignet für Textilmaschinen, Holzbearbeitungsanlagen und andere Einstellungen, in denen Luftfasern und Staub vorherrschen. In der Verpackungsindustrie kann es Förderbänder, Füllmaschinen und Verpackungsanlagen zuverlässig steuern, mit seiner Mehrgeschwindigkeitsfunktion, die unterschiedliche Produktionsliniengeschwindigkeiten ermöglicht. Es ist auch eine ausgezeichnete Passform für verschiedene Materialbehandlungssysteme, einschließlich kleiner Förderer, Hube und Fütterungen, wo seine kompakte Größe und wesentliche Steuerfunktionen eine kostengünstige und zuverlässige Lösung bieten.

Umfassender Kontext:Die Rolle von Mini-VFDs in der modernen Automatisierung

Verständnis der VFD-Technologie und ihrer Entwicklung

Ein variabler Frequenzantrieb (VFD) ist ein Leistungsumwandlungsgerät, das die Geschwindigkeit eines Wechselstrominduktionsmotors grundsätzlich steuert, indem die Frequenz und Spannung der ihm zugeführten Leistung variiert. Das Kernprinzip besteht darin, dass die Motordrehzahl direkt proportional zur Versorgungsfrequenz ist. Durch die Senkung der Frequenz reduziert der VFD die Motordrehzahl, was zu einem geringeren Energieverbrauch und einer verbesserten Prozesssteuerung führt. Der Trend zur Miniaturisierung im VFD-Markt, zum Beispiel durch die GD10-Serie, wird durch die Nachfrage nach kleineren, integrierteren Maschinen angetrieben. Fortschritte in der Leistungshalbleitertechnologie und dem thermischen Management haben es ermöglicht, hohe Leistung in immer kleinere Pakete zu verpacken und den Ingenieuren eine größere Konstruktionsflexibilität zu bieten.

Vergleichliche Analyse mit anderen Antriebstypen

Bei der Auswahl eines Antriebs wiegen die Ingenieure oft die Vorteile eines kompakten, allgemeinen Modells wie dem GD10 gegenüber anderen Typen ab. Im Vergleich zu größeren, teureren Hochleistungs-Vektorantrieben bietet der GD10-2R2G-4-B eine überzeugende Balance zwischen wesentlichen Funktionen und Kosteneffizienz für Anwendungen, die keine ultrahohe Präzision oder maximales Drehmoment mit niedriger Geschwindigkeit erfordern. Sein Hauptvorteil gegenüber einfacheren Antrieben ist sein reichhaltiger Funktionssatz, einschließlich integrierter PID, Mehrgeschwindigkeitssteuerung und Kommunikationsfähigkeiten. Die Entscheidung, einen Mini-VFD zu verwenden, hängt oft von der Priorität der Platzeinsparung, der Umweltbedingungen (bevorzugt lüfterlose Designs) und der Notwendigkeit einer grundlegenden, zuverlässigen und kostenbewussten Lösung ab.

Häufig gestellte Fragen (FAQs)

Welche Motoren kann der GD10-2R2G-4-B steuern?

Dieser Dreiphasen-VFD-Wechselrichter ist speziell entwickelt, um Standard-Dreiphasen-Wechselstrom-Induktionsmotoren zu steuern. Es ist wichtig sicherzustellen, dass die Nennleistung des Motors die Leistung des Antriebs von 2,2 kW nicht übersteigt und dass die Motorparameter innerhalb des Antriebs für optimale Leistung und Schutz korrekt konfiguriert sind.

Wie wirkt sich das lüfterlose Kühldesign auf den Einsatz aus?

Das Fehlen eines Kühlventilators in diesem Mini-Frequenzumrichter ist ein großer Vorteil für die Zuverlässigkeit in schmutzigen Umgebungen, da es die Ansammlung von Staub und Müll auf dem Kühlkörper verhindert, die zu einer Überhitzung führen können. Es ist jedoch wichtig, den Antrieb an einem Ort mit ausreichender Umgebungsluftströmung zu installieren, in der Regel in einem elektrischen Gehäuse, das richtig belüftet ist oder ein eigenes Kühlsystem hat, um sicherzustellen, dass der natürliche Konvektionsprozess effektiv Wärme ableiten kann.

Kann dieser Antrieb für eine einfache Förderdrehzahlregelungsanwendung verwendet werden?

Auf jeden Fall. Der GD10-2R2G-4-B ist eine ideale Lösung für die Förderdrehzahlregelung. Die benutzerfreundliche Tastatur mit einem Potentiometer ermöglicht eine einfache Geschwindigkeitsstellung. Darüber hinaus können die programmierbaren digitalen Eingänge des Antriebs mit externen Sensoren oder Schaltern für Start/Stop-Befehle verbunden werden und seine Mehrgeschwindigkeitsfunktion kann verwendet werden, um feste Betriebsgeschwindigkeiten für verschiedene Prozesse einzustellen.

Was ist die Bedeutung der eingebauten Modbus-Kommunikation?

Die integrierte Modbus RTU-Kommunikation über RS-485 ist ein kritisches Merkmal für die moderne Automatisierung. Es ermöglicht die nahtlose Integration des Antriebs in ein größeres Steuernetzwerk, wie ein System, das von einer SPS (Programmierbarer Logiksteuerer) verwaltet wird. Dies ermöglicht eine zentrale Überwachung des Antriebsstatus (wie Frequenz, Strom und Fehler) und der Fernbedienung, die für die Datenerfassung und Industrie 4.0-Anwendungen unerlässlich ist.

Bietet der Antrieb Schutz vor Stromversorgungsschwankungen?

Ja, der GD10-2R2G-4-B ist für eine gewisse Eingangsspannungsvariation konzipiert. Sein Eingangsspannungsbereich ist von 380V-15% bis 440V + 10% angegeben und bietet einen Puffer gegen typische Netzschwankungen. Darüber hinaus verfügt es über einen umfassenden Schutz gegen Überspannungs- und Unterspannungsbedingungen, die einen Alarm oder einen Fehler auslösen, um den Antrieb und die angeschlossene Ausrüstung zu schützen.
