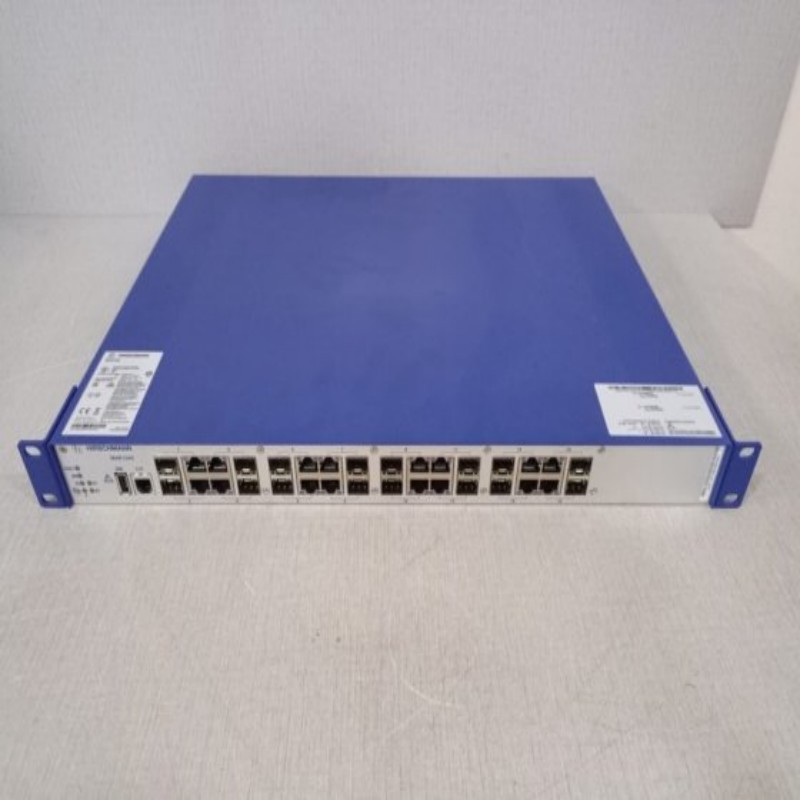

Hirschmann MAR1040 28-Port Managed Industrial Ethernet Switch

1. Produktkern: Technische Spezifikationen und funktionelle Architektur

Der Hirschmann MAR1040-4C4C4C9999EMMHRHH09.1 ist als modularer Managed Industrial Switch mit hoher Portzahl konzipiert, der das Rückgrat großer industrieller Netzwerke bildet. Seine Kernfunktionalität besteht darin, einen intelligenten, sicheren und deterministischen Datentransport zwischen Geräten bereitzustellen, während seine gehärtete Konstruktion einen kontinuierlichen Betrieb gewährleistet, wo andere Schalter ausfallen würden.

Schlüsseltechnische Daten:

Der Schalter ist um ein modulares Chassis herum aufgebaut, das eine hochdichte Portkonfiguration unterstützt. Basierend auf seiner Namenkonvention und ähnlichen Hirschmann-Modellen verfügt es in der Regel über eine Kombination aus elektrischen und optischen Anschlüssen, um unterschiedlichen Konnektivitätsanforderungen gerecht zu werden, oft einschließlich mehrerer 10/100/1000BASE-T-Kupferanschlüsse und SFP-Steckplätze für Glasfaseroptische Uplinks. Es ist entworfen, um mit einer breiten Eingangsspannung zu arbeiten, die oft sowohl Hochspannungs-Wechselstrom (110-240VAC) als auch Gleichstromquellen (60-250VDC) für flexible Stromversorgung in industriellen Umgebungen unterstützt. Der Betriebstemperaturbereich ist in der Regel robust und gewährleistet Funktionalität in unregulierten industriellen Umgebungen, während das Gehäuse einen hohen Eintrittsschutz (wie IP40) gegen Staub und Feuchtigkeit bietet. Das physikalische Design ist für DIN-Schienenmontage, ein Standard für industrielle Bedienfelder, und es verfügt oft über ein lüfterloses Design für verbesserte Zuverlässigkeit und geräuschfreien Betrieb.

Ausführliche Funktionsanalyse:

Managed Intelligence and Control: Als Managed Industrial Switch bietet dieses Gerät eine umfassende Kontrolle über den Netzwerkverkehr. Es arbeitet auf Layer 2 (und möglicherweise Layer 3) des OSI-Modells und unterstützt erweiterte Protokolle wie SNMP (Simple Network Management Protocol) zur Überwachung, VLANs (Virtual Local Area Networks) zur Segmentierung des Netzwerkverkehrs und QoS (Quality of Service), um kritische Daten zu priorisieren. Diese Managementebene ermöglicht es Netzwerkingenieuren, die Leistung zu optimieren, die Sicherheit zu verbessern und Probleme aus der Ferne zu beheben.

Hardened Physical Design: Die Bezeichnung Hardened Ethernet Switch wird durch seine physischen Attribute erworben. Die Einheit ist in einem robusten Metallgehäuse untergebracht, das entwickelt wurde, um Wärme effektiv abzuleuern und elektromagnetischen Störungen (EMI) zu widerstehen. Seine Komponenten werden ausgewählt und getestet für eine lange Lebensdauer (hohe MTBF) unter kontinuierlichem Betrieb, mit Immunität gegen Schock und Vibrationen nach Industrienormen wie IEC 60068-2-27 und IEC 60068-2-6.

Erweiterte Schaltfunktionen: Neben der grundlegenden Konnektivität umfasst dieser Schalter Funktionen, die für die industrielle Automatisierung unerlässlich sind. Dazu gehören Rapid Spanning Tree Protocol (RSTP) und proprietäre Ringtechnologien (wie Hirschmanns "Ring"-Protokolle), um redundante Netzwerktopologien zu erstellen, die sich nach einem Verbindungsausfall in Millisekunden wiederherstellen können. Es unterstützt auch erweiterte Sicherheitsfunktionen wie 802.1X für port-basierte Netzwerkzugriffskontrolle und Access Control Lists (ACLs), um den Verkehr zu filtern.

2. Leistungsvorteile und anwendungsspezifischer Wert

Das ausgeklügelte Design des MAR1040-4C4C4C4C9999EMMHRHH09.1 führt zu direkten Betriebsvorteilen für missionskritische Anwendungen.

Maximale Netzwerkverfügbarkeit und Betriebszeit: Die Kombination aus redundanten Stromversorgungseingängen und schnellen Netzwerkredundanzprotokollen gewährleistet, dass das Netzwerk auch bei einem Hardware- oder Kabelausfall betriebsbereit bleibt. Dies ist von größter Bedeutung in Anwendungen wie der Automobilherstellung oder chemischen Verarbeitungsanlagen, in denen Netzwerkausfälle direkt zu Produktionsstopps und finanziellen Verlusten führen.

Verbesserte Prozesszuverlässigkeit und Determinismus: Durch die Verwendung von QoS und Verkehrsprioritisierung garantiert der Switch, dass Daten von zeitkritischen Geräten wie SPCs (Programmable Logic Controllers) und Sicherheitssensoren mit minimaler Latenz und Jitter geliefert werden. Dieses deterministische Verhalten ist für synchronisierte Bewegungssteuerungen und Echtzeitüberwachungssysteme unerlässlich, um Prozesskonsistenz und Produktqualität zu gewährleisten.

Vereinfachte Wartung und Diagnostik: Die tiefe Sichtbarkeit in die Netzwerkleistung durch die Verwaltungsschnittstelle ermöglicht eine prädiktive und präventive Wartung. Administratoren können Portstatus, Verkehrslasten und Fehlerraten überwachen und mögliche Probleme wie ein fehlerhaftes Netzwerkkabel oder ein falsch konfiguriertes Gerät identifizieren, bevor sie zu einem Systemausfall führen.

Erweiterte Perspektive: Die kritische Rolle von Managed Industrial Switches in der Automatisierung

Das Verständnis der strategischen Position eines solchen Geräts innerhalb der breiteren industriellen Netzwerklandschaft ist der Schlüssel zur Einschätzung seines Wertangebots.

1. Die industrielle Netzwerkhierarchie: Managed vs. Unmanaged

Die Wahl zwischen einem nicht verwalteten und einem verwalteten Switch ist eine grundlegende Entscheidung im Netzwerkdesign. Unverwaltete Switches sind einfache Plug-and-Play-Geräte, die eine grundlegende Konnektivität ohne Konfigurationsoptionen bieten. Sie eignen sich für nicht-kritische, isolierte Netzwerke, in denen die Kosten der primäre Treiber sind. Im Gegensatz dazu bietet ein Managed Industrial Switch wie das Modell MAR1040 vollständige Kontrolle, Sicherheit und Widerstandsfähigkeit. Es ist unverzichtbar für größere, miteinander verbundene Systeme, bei denen die Netzwerkleistung sich direkt auf die allgemeine Produktivität und Sicherheit des Betriebs auswirkt. Die Fähigkeit, Netzwerke mit VLANs zu segmentieren, redundante Pfade zu erstellen und den Verkehr zu überwachen, macht den verwalteten Switch zum intelligenten Kern einer modernen Industriellen Internet der Dinge (IIoT) -Infrastruktur.

2.Anwendungsspezifische Bereitstellungsszenarien

Diese Kategorie von Schaltern wird in einer Vielzahl anspruchsvoller Branchen eingesetzt.

Fabrikautomatisierung und Robotik: In Automobilmontagelinien oder Lebensmittel- und Getränkeverpackungsanlagen verbinden diese Schalter Roboter, Visionssysteme und Förderbänder, die eine deterministische Kommunikation und eine hohe Lärmschutz erfordern.

Kritische Infrastruktur: Für Verkehrssysteme (Eisenbahnen, Tunnel), Wasser-/Abwasseraufbereitungsanlagen und Energieanlagen bietet der gehärtete Ethernet-Switch die Widerstandsfähigkeit für den Betrieb in abgelegenen, rauen Umgebungen und die Sicherheit, um lebenswichtige öffentliche Infrastruktur vor Cyberbedrohungen zu schützen.

Leistungsfähige mobile Plattformen: Diese Schalter an Bord von Schiffen und Fahrzeugen (Züge) müssen konstanten Vibrationen und großen Temperaturschwankungen standhalten und gleichzeitig zuverlässigen Netzwerkzugang für Steuer- und Überwachungssysteme bieten.

Häufig gestellte Fragen (FAQs)

Was ist der Hauptunterschied zwischen einem Managed Industrial Switch und einem Standard Office Switch?

Der Kernunterschied liegt in Robustheit, Determinismus und Management. Ein Standardbüroschalter ist für eine saubere, klimatisierte Umgebung konzipiert und konzentriert sich auf einen hohen Durchsatz für den bestmöglichen Verkehr. Ein Managed Industrial Switch ist mit gehärteten Komponenten gebaut, um bei extremen Temperaturen zu arbeiten, Stoß / Vibrationen zu widerstehen und gegen elektrische Geräusche immun zu sein. Es bietet auch Funktionen wie Netzwerkredundanzprotokolle und Verkehrsprioritisierung, die für den Echtzeit- und unterbrechungsfreien Betrieb industrieller Steuersysteme unerlässlich sind.

Wie trägt das 'Hardened'-Design dieses Schalters zu seiner Zuverlässigkeit in einer Fabrikumgebung bei?

Das Design des gehärteten Ethernet-Switches umfasst mehrere Schlüsselelemente: ein breiter Betriebstemperaturbereich (z.B. -40°C bis 70°C), um in nicht klimatisierten Bereichen zu funktionieren; ein robustes Metallgehäuse mit hoher IP-Bewertung (z.B. IP40) zum Schutz vor Staub und Feuchtigkeit; und die Einhaltung strenger EMI-, Schock- und Vibrationsimmunitätsstandards. Diese Konstruktion sorgt dafür, dass der Schalter den physischen und elektrischen Herausforderungen eines Fabrikbodens standhalten kann, was zu einer längeren Lebensdauer und einer reduzierten ungeplanten Ausfallzeit führt.

Kann dieser Switch in ein Netzwerk mit anderen Marken von Industriegeräten integriert werden?

Ja, auf jeden Fall. Der Hirschmann MAR1040-4C4C4C9999EMMHRHH09.1 basiert auf Standard-Ethernet-Protokollen (IEEE 802.3) und Standard-industriellen Netzwerkprotokollen wie RSTP. Dies gewährleistet die volle Interoperabilität mit anderen Marken von SPS, Antrieben, HMI-Panels und Sensoren, die auch diese offenen Standards einhalten. Seine Managementmöglichkeiten verbessern tatsächlich die Integration, indem sie konfiguriert werden kann, um innerhalb eines Ökosystems mit mehreren Anbietern optimal zu kommunizieren.

Was sind die wichtigsten Sicherheitsmerkmale in einem Managed Industrial Switch?

Kritische Sicherheitsmerkmale umfassen 802.1X für die Geräteauthentifizierung, die verhindert, dass unbefugte Geräte auf das Netzwerk zugreifen; Access Control Lists (ACLs) zum Filtern des Verkehrs basierend auf IP-Adressen oder Protokollen; VLANs zur Segmentierung des Netzwerks in logische Gruppen; und sichere Verwaltungsprotokolle wie SSH (Secure Shell) und HTTPS für verschlüsselten Konfigurationszutritt. Diese Funktionen arbeiten zusammen, um eine Verteidigungsstrategie für das industrielle Netzwerk zu schaffen.

Wie profitiert das modulare Design dieses Schalters von der Systemskalierbarkeit?

Eine modulare Konstruktion, wie durch den Produktnamen angegeben, ermöglicht es, den Schalter mit verschiedenen Schnittstellenmodulen zu konfigurieren. Dies bedeutet, dass ein Systemintegrator mit einer Basiskonfiguration beginnen kann und später spezialisierte Ports hinzufügen kann (z. B. zusätzliche Glasfaser-Uplinks oder spezifische industrielle Feldbusverbindungen), wenn sich das Netzwerk erweitert oder sich die Anforderungen ändern. Dies bietet eine enorme Flexibilität und Zukunftssicherheit, wodurch die Notwendigkeit vermieden wird, den gesamten Switch für eine geringfügige Netzwerkerweiterung zu ersetzen.
