1. Produktüberblick und Systemarchitektur

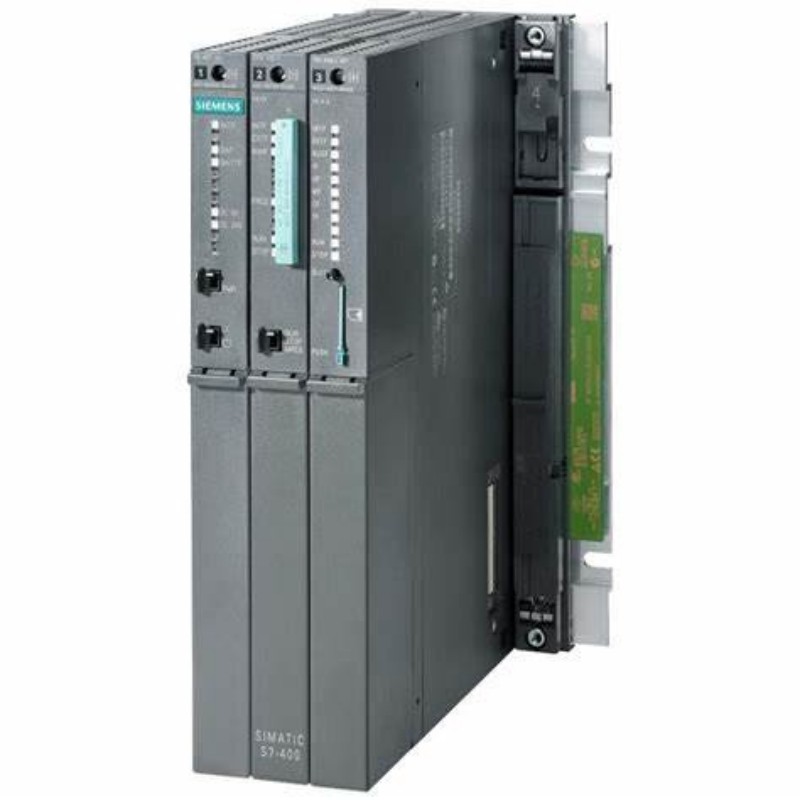

Das EXM 438-1 ist kein Standard-SPS-I/O-Modul; es ist ein spezialisiertes, plug-in digitales analoges Erweiterungsmodul, das ausschließlich für das FM458-1 DP Basismodul der SIMATIC S7-400 Familie entwickelt wurde. Seine Hauptfunktion besteht darin, den FM458-1 DP – einen Prozessor, der für rechenintensive, zeitkritische Steuerungsalgorithmen optimiert ist – mit der physischen Welt der Sensoren und Antriebe zu verbinden.
Diese Architektur ist für Geschwindigkeit konzipiert. Der EXM 438-1 verbindet sich über einen dedizierten internen Bus mit dem FM458-1 DP und umgeht die Standard-SIMATIC-Backplane. Diese direkte Verbindung ermöglicht es dem Anwendungsprozessor, I/O-Daten mit minimaler Latenz zu lesen und zu schreiben, die Zykluszeiten ab 100 Mikrosekunden unterstützt. In diesem Aufbau liefert das Standard-S7-400-Rack in erster Linie Strom, während der gesamte Hochgeschwindigkeits-Datenaustausch direkt zwischen dem FM458-1 DP und dem EXM 438-1 stattfindet.
2. Detaillierte technische Spezifikationen und I / O-Fähigkeiten
Der EXM 438-1 ist entwickelt, um eine breite Palette von Signalen zu verarbeiten, die für fortgeschrittene Steuerung erforderlich sind, insbesondere in Bewegungs- und Servoanwendungen.
Analoge I/O: Das Modul bietet hochpräzise analoge Schnittstellen. Es umfasst 5 differentielle analoge Eingänge mit einem ±10V-Bereich und 12-Bit-Auflösung. Für die Ausgabe verfügt es über 8 analoge Ausgänge: vier mit 16-Bit-Auflösung und vier mit 12-Bit-Auflösung, alle mit einem ±10V-Ausgangsbereich und individuellem Kurzschlussschutz. Die Konvertierungszeiten sind außergewöhnlich schnell, bei den 16-Bit-Ausgängen nur 2 Mikrosekunden.
Digitale I/O- und Encoderintegration: Für diskrete und positionelle Rückmeldungen bietet das Modul 16 digitale Eingänge und 8 digitale Ausgänge. Ein herausragendes Merkmal ist die direkte Unterstützung einer Vielzahl von Encodern. Es kann bis zu 12 Encoder gleichzeitig anschließen: acht inkrementale Encoder (mit Synchronisationsfähigkeit) und vier absolute Encoder, die SSI- oder EnDat-Schnittstellen unterstützen. Dadurch entfällt der Bedarf an separaten Encoder-Schnittstellenmodulen.
Leistung, Isolation und physikalische Konstruktion: Das Modul erfordert sowohl 5V DC (von der Hintergrundplatte) als auch 24V DC (von außen versorgt) für den Betrieb. Kritische I/O-Kanäle verfügen über elektrische Isolierung, um die Systemstabilität und die Lärmschutz zu verbessern. Als Einzelschlitzmodul entwickelt, arbeitet es ohne Lüfter in Umgebungen bis zu 40°C und weist ein Gewicht von ca. 1 kg auf.
3.Core Funktionelle Vorteile
Das Design des EXM 438-1 übersetzt sich in mehrere wichtige Vorteile für anspruchsvolle Automatisierungsaufgaben.
Deterministische, High-Speed-Leistung: Die direkte interne Busverbindung zum FM458-1 DP gewährleistet vorhersehbare I/O-Aktualisierungszeiten von weniger als Millisekunden. Dieser Determinismus ist für die Schleifensteuerung hochdynamischer Prozesse, wie zum Beispiel die Synchronisierung mehrerer Achsen in einer Druckmaschine oder die Spannungssteuerung in einer Walzwerke, unerlässlich.
Vereinfachte Systemkonfiguration: Ingenieure konfigurieren den EXM 438-1 nicht mit traditioneller Leiterlogik, sondern mit dem Werkzeug Continuous Function Chart (CFC) in der Umgebung STEP 7. Dieser grafische, funktionsblockbasierte Ansatz ist oft intuitiver für die Implementierung komplexer Steuerungsalgorithmen und die Vereinfachung des Ingenieurprozesses.
Reduzierter Hardware-Fußabdruck: Durch die Integration von analogen I/O, digitalen I/O und umfangreichen Encoder-Schnittstellen in ein einziges Modul reduziert der EXM 438-1 erheblich die Anzahl der Komponenten, die in einem Steuerschrank benötigt werden. Diese Konsolidierung spart Platz, vereinfacht die Verkabelung und verbessert die allgemeine Systemzuverlässigkeit.
4.Primäre Anwendungsdomeinen
Dieses Modul wird in Branchen eingesetzt, in denen Regelgeschwindigkeit und Präzision nicht verhandelbar sind.
Hochdynamische Bewegungssteuerung: Ideal für komplexe Maschinen wie Verpackungsroboter, CNC-Werkzeugmaschinen und Textilfertigungsanlagen, bei denen mehrere Achsen mit extremer Präzision und Geschwindigkeit koordiniert werden müssen.
Advanced Process Control: Geeignet für Schnellschleifenprozesssteuerungsanwendungen, wie die Steuerung von Hauptantrieben in Papierfabriken, Metallwalz- und Wickelstationen oder Prüfbänken für Motoren und Turbinen.
Kundenspezifische Hochleistungslösungen: dient als I/O-Rückgrat für spezialisierte Systeme, die um den FM458-1 DP herum gebaut sind, bei denen Standard-SPS-Scanzeiten nicht ausreichen.
Häufig gestellte Fragen (FAQs)
Was ist der Hauptunterschied zwischen dem 6DD1607-0AA2 und dem EXM 438-1 Modul?
Der 6DD1607-0AA2 ist die Artikelnummer für das FM458-1 DP-Anwendungsmodul, das die zentrale Verarbeitungseinheit für Hochgeschwindigkeitssteuerungsaufgaben ist. Das EXM 438-1 ist ein separates, dediziertes I/O-Erweiterungsmodul (oft unter Artikelnummer 6DD1607-0CA1 bestellt), das direkt mit dem FM458-1 DP verbunden ist, um seine ultraschnellen analogen, digitalen und Encoder-Schnittstellen bereitzustellen.
Kann das EXM 438-1 Modul ohne die FM458-1 DP mit einer Standard-S7-400 CPU verwendet werden?
Nein, das kann nicht. Der EXM 438-1 ist funktional und physisch nur für die Arbeit mit dem FM458-1 DP Basismodul konzipiert. Die direkte interne Busverbindung ist nicht mit dem Standard-I/O-Bus einer herkömmlichen S7-400 CPU kompatibel.
Welche Software ist erforderlich, um ein System mit dem EXM 438-1 zu programmieren und zu konfigurieren?
Die Konfiguration erfolgt im Siemens STEP 7 Engineering Framework, insbesondere mit dem Continuous Function Chart (CFC) Editor. Das FM458-1 DP-System erfordert möglicherweise auch das D7-SYS-Softwarepaket für erweiterte Funktionsblöcke und optimierte Betriebssysteme.
Wie verarbeitet der EXM 438-1 Encodersignale?
Das Modul bietet dedizierte Schaltungen zum Anschluss einer Mischung aus inkrementalen und absoluten Encodern. Es unterstützt symmetrische und asymmetrische inkrementale Encodersignale und absolute Encoder mit SSI- oder EnDat-Schnittstellen, die die notwendigen Strom- und Taktsignale direkt versorgen.
Was sind die Umweltspezifikationen für einen zuverlässigen Betrieb?
Das Modul ist für industrielle Umgebungen konzipiert. Es kann bei Umgebungstemperaturen von 0°C bis 40°C ohne Zwangsluftventilator betrieben werden. Wenn die Temperatur 40°C übersteigt, ist die Installation eines Lüfters erforderlich, um eine zuverlässige Leistung zu gewährleisten.
