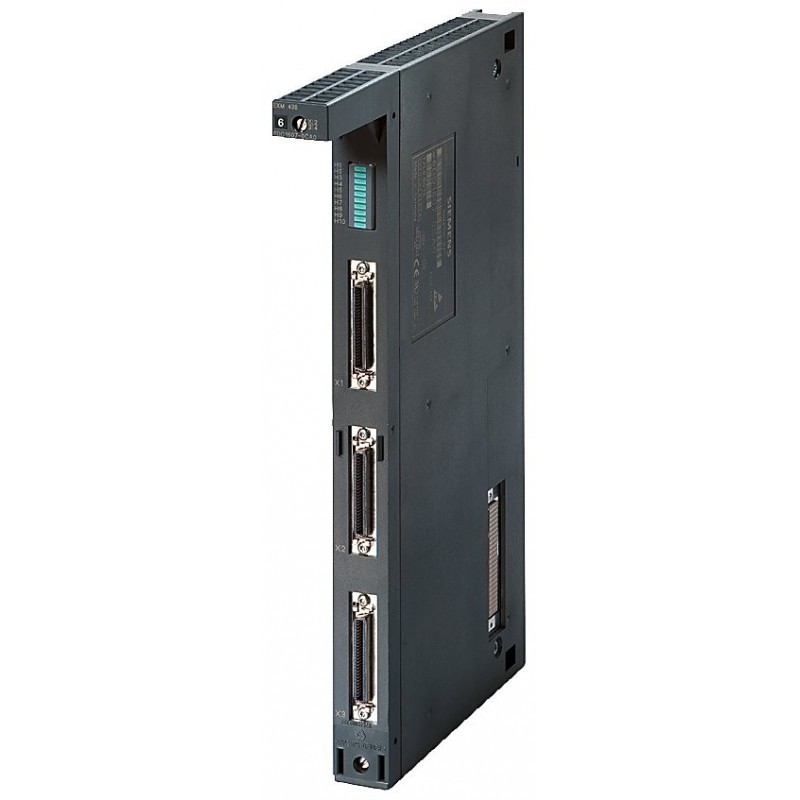

Die Siemens-Bestellnummer 6DD1607-0AA2 ist eine spezifische Variante des SIMATIC S7-400 FM458-1 DP-Anwendungsmoduls. Im Gegensatz zu einer Standard-CPU ist es ein spezialisiertes Hochgeschwindigkeitsfunktionsmodul, das entwickelt wurde, um zeitkritische, rechenintensive Aufgaben innerhalb des S7-400-SPS-Systems abzuladen und zu bearbeiten. Dieses Modul zeichnet sich in Szenarien aus, in denen Standard-Prozessor-Scanzeiten kurz sind, und fungiert als dedizierter Prozessor für komplexe Schleifensteuerung, Hochgeschwindigkeitszählung und ausgeklügelte Bewegungssteuerung.
1. Produktüberblick und Systemarchitektur
Die FM458-1 DP ist ein Eckpfeilermodul für die Implementierung leistungsstarker Automatisierungslösungen im Rahmen der SIMATIC S7-400. Die Plattform S7-400 ist als leistungsstarke SPS-Familie bekannt, die für mittlere bis hohe Leistungsanforderungen entwickelt wurde und sich durch ein modulares Design, einen leistungsstarken Backplane-Bus und Unterstützung für Multi-CPU-Operationen auszeichnet. Innerhalb dieses Systems nimmt der FM458-1 DP eine einzigartige Nische ein.
Seine Hauptfunktion besteht darin, die zentrale CPU von schweren Rechenbelastungen zu entlasten. Während die Haupt-S7-400-CPU sequenzielle Logik, Kommunikation und Systemmanagement verarbeitet, kann der FM458-1 DP mit der Ausführung dedizierter, Hochgeschwindigkeits-Algorithmen beauftragt werden. Es verbindet sich direkt mit der S7-400 Backplane und verfügt über eine integrierte PROFIBUS-DP-Schnittstelle, die es ermöglicht, als Master oder Slave in einem Hochgeschwindigkeits-DP-Netzwerk für die direkte Kommunikation mit Laufwerken, I / O und anderen Feldgeräten zu fungieren. Diese Architektur ist ideal für Multiprozessorrechnung, bei der komplexe Aufgaben in Technologien wie Open-Loop-Steuerung, Berechnung oder Kommunikation aufgeteilt und verschiedenen spezialisierten Prozessoren zugeordnet werden.
2. Technische Spezifikationen und Hardware-Design
Das Modul ist für Zuverlässigkeit in industriellen Umgebungen konzipiert und erfordert einen einzigen Steckplatz in einem S7-400 Rack. Die Hardware ist für einen deterministischen, latenzarmen Betrieb entwickelt.
Elektrische und Leistungsdaten:
Stromversorgung: Es arbeitet auf der 5V Gleichstromversorgung des Systems, mit einem typischen Stromverbrauch von 1,5 A und maximal 3 A. Es erfordert auch eine 24V Gleichstromversorgung für seine integrierten digitalen Eingänge.
Verarbeitung und Speicher: Zur Aufrechterhaltung kritischer Parameter und Daten ist das Modul mit einem gepufferten SRAM ausgestattet und unterstützt eine Backup-Batterie mit einem maximalen Backup-Strom von 15µA. Es enthält eine Hardwareuhr (Echtzeituhr) mit einer Auflösung von 500 ms.
High-Speed I/O: Ein wichtiges Merkmal ist der integrierte digitale Eingangskanal. Es bietet 8 digitale Eingänge über einen dedizierten Stecker (X2), der ein 24 V Gleichstromsignal akzeptiert. Diese Eingänge sind für eine ultraschnelle Reaktion entwickelt, mit einer Eingangsverzögerung von "0" bis "1" von nur 5 Mikrosekunden (µs), die für die Erfassung von Hochgeschwindigkeits-Encodersignalen oder präzisen Ereignisstriggern entscheidend ist.
Physikalische Eigenschaften: Das Modul hat ein erhebliches Gewicht von etwa 1000 Gramm, was seine robuste Konstruktion widerspiegelt.
Integrierte Kommunikation und Diagnostik:
Die integrierte PROFIBUS-DP-Schnittstelle unterstützt erweiterte Funktionen wie Gleichdistanz (für präzise Bus-Timing) und direkten Datenaustausch (DX), wodurch eine schnelle Kommunikation von Controller zu Controller möglich ist. Umfassende Alarm- und Diagnosefunktionen sind integriert, die eine detaillierte Systemüberwachung und Fehlerbehebung ermöglichen.
3. Kernfunktionen und Anwendungsvorteile
Die FM458-1 DP verwandelt eine Standard-SPS S7-400 in eine Plattform, die die anspruchsvollsten Steuerungsherausforderungen bewältigen kann. Seine Vorteile werden in mehreren Schlüsselbereichen realisiert:
Deterministische, Hochgeschwindigkeits-Steuerschleifenausführung: Der dedizierte Prozessor und die schnelle I/O des Moduls ermöglichen die Ausführung von Steueralgorithmen mit extrem kurzen und vorhersehbaren Zykluszeiten. Dies ist für Anwendungen wie Präzisionsbewegungssteuerung, Turbinensteuerung oder Spannungssteuerung in der Bahnverarbeitung unerlässlich, bei denen Instabilität in Millisekunden auftreten kann.
Entladen komplexer mathematischer Funktionen: Es kann komplexe, prozessorintensive Berechnungen wie Koordinatentransformationen für Robotik, erweiterte PID-Steuerung mit Feedforward oder modellbasierte prädiktive Steuerung durchführen, ohne die Leistung der Hauptprozessor zu beeinträchtigen. Dadurch wird die allgemeine Reaktionsfähigkeit des Systems für andere Aufgaben erhalten.
Direkte Hochgeschwindigkeits-Feldkommunikation: Durch die Nutzung seiner integrierten PROFIBUS-DP-Master-Fähigkeit kann der FM458-1 DP direkt mit einem Netzwerk von Antrieben (z. B. SINAMICS) und I/O-Geräten kommunizieren. Dies schafft einen kurzen, schnellen Steuerschleifenpfad, der die zentrale CPU umgeht und die Latenz für Bewegungssteuerungsanwendungen erheblich reduziert.
Grundlage für kundenspezifische, optimierte Lösungen: Ingenieure können das Modul mit hochspezialisiertem, optimierten Code für eine spezifische Maschinenfunktion programmieren. Dies steht im Gegensatz zur Verwendung einer allgemeinen CPU für alles, was ein effizienteres und leistungsstarkeres Gesamtsystemdesign ermöglicht.
4.Primäre Anwendungsdomeinen
Dieses Modul wird in Branchen eingesetzt, in denen Leistung, Präzision und Zuverlässigkeit nicht verhandelbar sind.
Komplexe Bewegungssteuerungssysteme: Es ist ideal für mehrachsige koordinierte Bewegung in Maschinen wie Druckmaschinen, Verpackungsmaschinen und Konvertierungslinien. Es kann elektronische Getriebe, Nockenprofilierung und komplexe Interpolationsaufgaben handhaben.
Hochgeschwindigkeitsprozesssteuerung: In Industrien wie Kunststoffen (Spritzgießen), Gummi oder Fasern, wo eine schnelle, geschlossene Regelung von Temperatur, Druck und Position für die Produktqualität entscheidend ist.
Testbank und Simulationsrigsteuerung: Verwendet, um dynamische Prüfstände für Motoren, Turbinen oder Fahrzeugkomponenten zu steuern, wo Echtzeit-Datenerfassung und Hochfrequenzsteuerung erforderlich sind.
Spezialisierte Maschinenautomatisierung: Jede benutzerdefinierte Maschine mit einem einzigartigen, rechenschwinglich schweren Steueralgorithmus, wie fortgeschrittene Wägesysteme, Laserschneidpfadenoptimierung oder komplexe Montagestationen, kann von der dedizierten Verarbeitungsleistung des FM458-1 DP profitieren.
5.Vergleichender Kontext und Systemintegration
Um die Rolle des FM458-1 DP zu schätzen, ist es hilfreich, die Hierarchie der Steuerverarbeitung zu verstehen.
Standard S7-400 CPU: Führt das Hauptbenutzerprogramm aus, verarbeitet Kommunikationsnetzwerke (wie Industrial Ethernet für HMI und IT-Konnektivität) und verwaltet Systemressourcen. Er ist der "Manager" des Automatisierungssystems.
FM458-1 DP Anwendungsmodul: Ein "Spezialist" oder "Co-Prozessor". Es ist mit einer dedizierten Funktion für eine spezifische, Hochgeschwindigkeitsaufgabe programmiert. Er arbeitet parallel zur CPU und tauscht notwendige Daten über die Backplane und/oder PROFIBUS aus.
Technologiemodule (z.B. Zähler, Positionierung): Andere S7-400-Module wie der Zähler FM450-1 oder das Positionierungsmodul FM451 behandeln dedizierte Hardwarefunktionen, sind jedoch in der Regel in der Programmierbarkeit begrenzter als der vielseitige, softwaregesteuerte FM458-1 DP.
Integrationseinblick: Der FM458-1 DP wird ausgewählt, wenn die erforderliche Steuergeschwindigkeit oder Rechenkomplexität die komfortablen Fähigkeiten eines Standard-CPU-Zyklus übersteigt. Es ermöglicht es Systemarchitekten, ein verteiltes Verarbeitungsmodell innerhalb eines einzigen Controller-Racks zu implementieren, was zu saubereren, effizienteren und leistungsstarkeren Maschinenprojekten führt.
Häufig gestellte Fragen (FAQs)
1.Wie unterscheidet sich die Programmierung des FM458-1 DP von der Programmierung einer Standard-S7-400-CPU?
Der FM458-1 DP wird mit spezifischen Programmierungspaketen von Siemens programmiert, wie z.B. der CFC-Sprache (Continuous Function Chart) innerhalb des SIMATIC Engineering Frameworks. CFC ist ideal für die Darstellung kontinuierlicher Steuerprozesse mit Funktionsblöcken. Das für den FM458-1 DP entwickelte Programm ist eine dedizierte "Anwendung", die unabhängig vom Modul läuft, während die Standard-CPU in Sprachen wie Ladder Logic (LAD) oder Structured Text (ST) für allgemeine Logik und Sequenzierung programmiert wird.
2. Wofür werden die ultraschnellen 5µs digitalen Eingänge verwendet?
Diese Eingänge sind für die direkte Erfassung von Hochfrequenzsignalen ausgelegt. Ein primärer Einsatz ist das Verbinden von hochauflösenden Inkrementalencodern für Positionsreckfeedback in Bewegungssteuerungssystemen. Die 5 µs Reaktionszeit gewährleistet, dass auch bei sehr hohen Motordrehzahlen keine Encoderimpulse verpasst werden, was für die Aufrechterhaltung einer genauen Positionssteuerung und die Berechnung einer genauen Geschwindigkeit entscheidend ist.
3. Kann der FM458-1 DP ohne eine zentrale S7-400 CPU arbeiten?
Nein, das kann nicht. Das FM458-1 DP ist ein Funktionsmodul, das eine zentrale Prozessoreinheit (CPU) S7-400 im gleichen Rack erfordert. Die CPU verarbeitet den Systemstart, initialisiert die Module und verwaltet die allgemeine Programmkoordination und Kommunikation mit Programmiergeräten (PGs) und Mensch-Maschine-Schnittstellen (HMIs). Der FM458-1 DP ist eine abhängige, wenn auch sehr leistungsstarke Komponente des Steuersystems der CPU.
4. Für welche Arten von Steuerungsalgorithmen ist dieses Modul am besten geeignet?
Es zeichnet sich bei der Ausführung deterministischer Algorithmen aus, die eine schnelle, regelmäßige Ausführung erfordern. Dazu gehören:
Fortgeschrittene PID-Kontrolle: Multi-Schleife, Kaskade oder PID mit komplexer Zufuhr und Totzeitkompensation.
State-Space Controller: Verwendet in multivariablen Steuersystemen.
Mathematische Modelle: Ausführen von Echtzeitsimulationen oder Prozessmodellen zur prädiktiven Steuerung.
Bewegungsbahnplanung: Berechnung komplexer, glatter Wege für koordinierte Mehrachsbewegung.
5.Wie verbessert die PROFIBUS-DP Master-Funktion ihre Leistung bei der Bewegungssteuerung?
In einer typischen Bewegungssteuerung kann der FM458-1 DP als DP-Master für ein Netzwerk von Servoantrieben konfiguriert werden. Dies ermöglicht es, Sollpunkte (Position, Geschwindigkeit, Drehmoment) zu senden und tatsächliche Werte direkt zu einer festen, Hochgeschwindigkeits-Bus-Zykluszeit (Äquidistanz) zu empfangen. Dies schafft einen eng synchronisierten "Bewegungsbus", minimiert Kommunikationsjitter und stellt sicher, dass alle Achsen gleichzeitig aktualisiert werden, was für eine präzise koordinierte Bewegung grundlegend ist.
