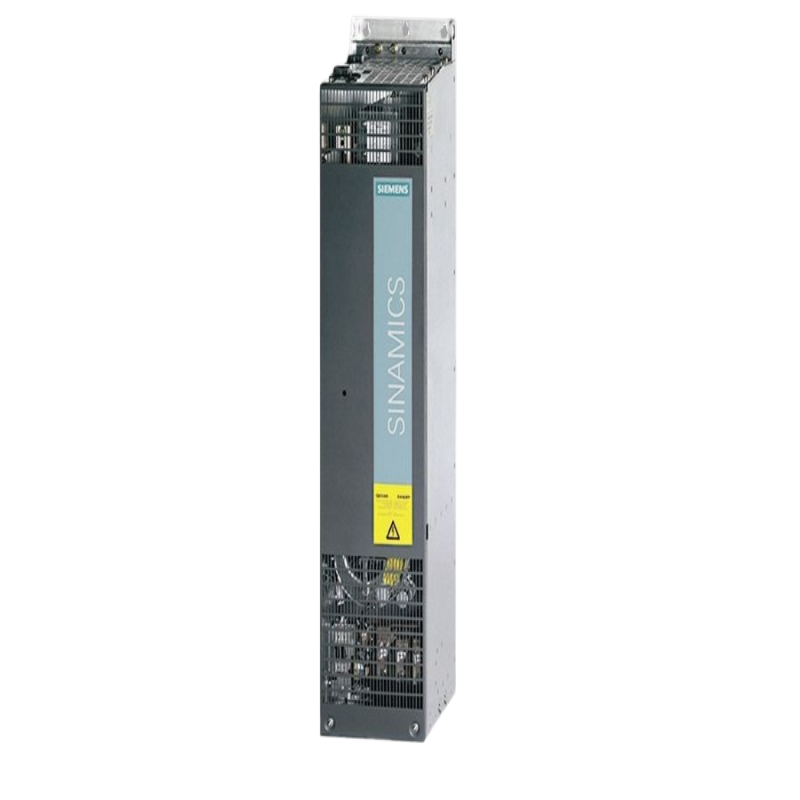

Siemens SINAMICS S120 Smart Line Modul 6SL3330-6TE35-5AA3: Hochleistungs-Regenerative Umrüstung für anspruchsvolle industrielle Umgebungen
Übersicht
Der Siemens 6SL3330-6TE35-5AA3 steht für die Skalierung der bewährten regenerativen Energieumwandlungstechnologie in die höheren Ebenen des industriellen Energiebedarfs. Als Chassis-Typ Smart Line Modul (SLM) mit einer beeindruckenden Leistung von 75 kW bietet diese Einheit die entscheidenden Vorteile der Energieregeneration und hoher Leistungsqualität in einem robusten Paket, das für die eigenständige Installation von Schränken entwickelt wurde. Sie dient als grundlegende Leistungsnabe für umfangreiche Mehrantriebssysteme, insbesondere dort, wo das Betriebsprofil eine häufige Verzögerung hoher Trägheitslasten beinhaltet. Durch die Rückgewinnung von Bremsenergie, anstatt sie als Abwärme abzugeben, verwandelt dieses SLM ein Kostenzentrum in eine Quelle der Effizienz, was es zu einer wirtschaftlich und technisch klugen Wahl für schwere Anwendungen in der Materialhantierung, der Prozessindustrie und der Großautomatisierung macht.
1. Produktarchitektur: Technische Spezifikationen und Designphilosophie
Für Hochleistungsanwendungen konzipiert, verkörpert der 6SL3330-6TE35-5AA3 eine Philosophie von robuster Leistung und servicefreundlichem Design, der sich erheblich von seinen kompakten Büchergrößen-Gegenstücken in seinem Ansatz zur Wärme unterscheidet.
Management und strukturelle Integrität.
1.1 Schlüsseltechnische Daten
Parameter
Spezifikation
Artikelnummer 6SL3330-6TE35-5AA3
Produkttyp SINAMICS S120 Smart Line Modul (SLM)
Design Fahrgestell Typ
Eingangsspannung 3 AC 380 - 480 V ± 10%, 50/60 Hz
Leistung 75 kW
Nennleistungsstrom 140 A
DC Link Spannung nicht geregelt
Regenerative Fähigkeit Ja
Kühlmethode Zwangsluftkühlung mit integriertem Ventilator
Kommunikation DRIVE-CLiQ
1.2 Kerntechnologische Eigenschaften
High-Power IGBT Regenerative Front End: Auf dieser Leistungsebene ist der Einsatz von IGBT-Technologie für den Umgang mit den erheblichen betroffenen Strömen unerlässlich. Diese Architektur ermöglicht es dem Modul, während der Fahrt als Gleichrichter zu funktionieren und während der Bremsung nahtlos zu einem Wechselrichter zu wechseln, der Energie zurück in das Netz speist. Diese Fähigkeit ist entscheidend für Anwendungen wie Kranhaben oder Abfahrtförderer, bei denen die Ignorierung der Regeneration zu prohibitiven Energiekosten und komplexen Kühlungsherausforderungen führen würde.
Spezielles Zwangsluftkühlsystem: Im Gegensatz zu Booksize-Modulen, die sich auf einen systemischen Luftstrom verlassen, verfügt dieses Chassistyp SLM über ein eigenes integriertes Zwangsluftkühlsystem. Diese spezielle Lüfter- und Kühlkörpereinrichtung ist so konzipiert, dass sie die bei 75 kW kontinuierlicher Leistung erzeugte erhebliche Wärme proaktiv abstoßt, die Betriebsstabilität gewährleistet und thermische Ablaufe unter anspruchsvollen Umgebungsbedingungen verhindert.
Nichtregulierte DC Link & Amp; Systemintegration: Wie alle SLMs bietet es eine nicht geregelte Gleichstromversorgung, was bedeutet, dass die Spannung mit der Eingangsversorgung schwankt. Dies unterscheidet ihn zwar von einem ALM, bleibt aber für die überwiegende Mehrheit der Hochleistungsanwendungen perfekt ausreichend. Die vollständige Integration in das S120-Ökosystem erfolgt über DRIVE-CLiQ und ermöglicht eine zentrale Steuerung, umfassende Diagnostik und Parametermanagement von der überwachenden Steuereinheit.
2. Leistungs- und Anwendungsvorteile
Das Wertvorschlag dieses 75 kW SLM wird durch verbesserte Energieeffizienz, Systemvereinfachung und Betriebssicherheit in großen industriellen Umgebungen realisiert.
Wesentliche Reduktion der Betriebskosten: Die Möglichkeit, 75 kW Bremsleistung direkt zu regenerieren, führt zu dramatisch niedrigeren Stromrechnungen. Bei intensiven Anwendungen wie Bergbauschaufeln, großen Prüfbänken oder Stahlverarbeitungsleitungen kann die Investitionsrendite bemerkenswert schnell sein, was den anfänglichen Investitionsaufwand durch kontinuierliche Energieeinsparungen rechtfertigt.
Beseitigung von Bremswiderständen mit hoher Kapazität: Bei einem 75 kW-System würde der Einsatz eines nicht-regenerativen BLM eine große, kostspielige und platzaufnehmende Bremswiderstandsbank erfordern. Das SLM entfällt diesen Bedarf vollständig, macht Schrankplatz frei, reduziert die Installationskomplexität und beseitigt eine große unerwünschte Wärmequelle im Steuerraum, wodurch die HVAC-Last gesenkt wird.
Robuste Konstruktion für industrielle Langlebigkeit: Das chassis-Typ-Design ist gebaut, um den elektrischen und mechanischen Belastungen der Schwerindustrie standzuhalten. Seine robuste Konstruktion und dedizierte Kühlung machen es widerstandsfähiger gegenüber den anspruchsvollen Umgebungen, die häufig in der Bergbau-, Metall- und Zementindustrie zu finden sind, und tragen zu einer höheren Gesamtbetriebszeit des Systems bei.
Erweiterte Perspektive: Die strategische Rolle von Hochleistungs-Regenerativmodulen
Die Auswahl einer Leistungskomponente dieses Kalibers ist eine strategische Entscheidung, die sich auf die gesamte elektrische und Steuerungsarchitektur einer großen Maschine oder eines Systems auswirkt.
1. Navigation der Leistungsmodulauswahl bei hohen Leistungsniveaus
Die Entscheidungsmatrix zwischen BLM, SLM und ALM wird immer kritischer, wenn der Leistungsniveau steigt, was sich auf Kosten, Komplexität und Leistung auswirkt.
Die High-Power BLM-Einschränkung: Obwohl ein Basic Line Modul (BLM) eine theoretische Option ist, nimmt seine Praxisfähigkeit über ~30 kW stark ab. Die Bremswiderstände, die zur Ableitung von Zehnten von Kilowatt Energie erforderlich sind, werden physisch enorm, erzeugen extreme Wärme und stellen eine erhebliche Herausforderung für die Sicherheit und das Anlagenmanagement dar. Auch die Betriebskosten der Verschwendung dieser Energie werden erheblich.
Der SLM als Standard-Smart-Wahl: Für die überwiegende Mehrheit der Hochleistungsanwendungen, die eine Regeneration erfordern, wird der Chassis-Typ SLM zur Standard-sinnvollen Wahl. Er bietet den Kernvorteil der Energierückgewinnung und der Korrektur des hohen Leistungsfaktors ohne die Premium-Kosten der vollständig geregelten Gleichstromschlussverbindung, die ein ALM des Chassistyps bietet. Es ist das Arbeitspferd für die energiebewusste Schwerindustrie.
ALM für ultimative Leistung: Ein chassis-Typ ALM wäre ausgewählt, wenn die Anwendung außergewöhnlich empfindlich auf DC-Bus-Spannungsschwankungen ist. Dies ist in der Regel für anspruchsvollste hochdynamische Anwendungen reserviert, wie die Hauptspindeln von Riesenportiermaschinen oder hochpräzisen Walzmühlen, bei denen die Aufrechterhaltung der vollen Drehmomentkapazität während eines Netzspannungsabfalls nicht verhandelbar ist.
Auswahl Insight:
Bei der Wahl auf dieser Leistungsebene geht es weniger um die grundlegende Funktionalität, sondern um die Qualität der Leistungssteuerung und die spezifischen Prozessanforderungen. Das SLM bietet eine ausgezeichnete Balance und bietet intelligente Regeneration und Leistungsfaktorverbesserung für Anwendungen, die robust genug sind, um kleine DC-Link-Variationen zu bewältigen.
2. Systemdesign-Imperative für Chassis-Typ SLMs
Die Integration eines leistungsstarken SLM erfordert eine sorgfältige Planung über das Modul selbst hinaus.
Obligatorische Linienseitige Komponenten: Ein SLM dieser Klassifizierung muss mit einem entsprechend bewerteten Linienfilter oder Linienreaktor gepaart werden. Diese Komponente ist nicht optional; es ist entscheidend für die Begrenzung der Stromharmoniken, um IEEE-519 oder ähnliche Standards zu erfüllen, das Modul vor leitungsseitigen Übergängen zu schützen und eine stabile Schaltung der IGBTs sicherzustellen.
Leistungsstarke Steuereinheitsanforderungen: Ein leistungsstarker Gleichstrombus versorgt häufig zahlreiche Motormodule. Dies erfordert eine leistungsstarke Steuereinheit (wie die CU320-2) mit ausreichender DRIVE-CLiQ-Konnektivität und Rechenleistung, um das gesamte Antriebssystem effektiv zu verwalten. Die Konfiguration, die über SINAMICS Startdrive erfolgt, umfasst die Einrichtung der Leistungstopologie und die Definition der Energieflusssteuerung zwischen den Modulen.
Kühlung und Raumlogistik: Der Installateur muss sicherstellen, dass der Steuerschrank einen ausreichenden Freiraum für den Lufteingang und den Abgas des SLM bietet, wie von Siemens festgelegt. Die Umgebungstemperatur muss kontrolliert werden und die Kühlluft muss frei von übermäßigem Staub und Müll sein, um zu verhindern, dass die Kühlkörper verstopft und die Kühlleistung im Laufe der Zeit beeinträchtigt wird.
Häufig gestellte Fragen (FAQs)
Warum ist für einen 75kW SLM das chassis-typische Design notwendig?
Das Chassis-Typ-Design ist durch thermisches Management bestimmt. Ein 75kW-Stromwandler erzeugt erhebliche Wärme, die durch die passiven/konvektiven Methoden in kleineren Buchgrößenmodulen nicht effektiv abgeführt werden kann. Das integrierte Zwangsluftkühlsystem im Chassis-Typ SLM ist so konzipiert, dass diese Wärme aktiv abgelehnt wird, so dass die IGBTs und andere Komponenten innerhalb ihres sicheren Temperaturbereichs arbeiten und so Zuverlässigkeit und Nennleistung garantieren.
2. Wie wirkt sich die "nicht geregelte" Gleichstromschlüsselung auf einen 75 kW-Motor aus?
Bei den meisten leistungsstarken Motoren, die Pumpen, Lüfter, Förderer oder Hebebüge antreiben, ist der Effekt vernachlässigbar. Diese Anwendungen sind in der Regel robust gegen geringfügige Versorgungsspannungsschwankungen. Das Drehmoment des Motors ist proportional zum Quadrat der Spannung, so dass ein kleiner Rückgang in der Netzspannung (und damit der Gleichstromschluss) zu einem kleinen Rückgang im verfügbaren Drehmoment führt, der oft unbedeutend ist. Es wird nur in hochpräzisen, hochdynamischen Anwendungen zu einem kritischen Problem, wo das Drehmoment unveränderlich sein muss und ein ALM erfordert.
3. Kann dieses SLM als eigenständige Einheit verwendet werden, um einen Gleichstrombus mit Nicht-Siemens-Antrieben zu versorgen?
Obwohl technisch möglich, ist es stark entmutigt und negiert den Kernwert des Produktes. Bedienung, Schutz und Diagnose des SLM sind über DRIVE-CLiQ tief in das Steuersystem SINAMICS S120 integriert. Die Verwendung mit Antrieben von Drittanbietern würde ein komplexes und unzuverlässiges externes Steuersystem für das SLM selbst erfordern, Garantien ungültig machen und die koordinierten Sicherheits- und Optimierungsfunktionen eines einheitlichen Antriebssystems opfern.
4. Was sind die wichtigsten Wartungspunkte dieses leistungsstarken SLM?
Die primäre Wartung ist präventiv und konzentriert sich auf die Integrität des Kühlsystems. Regelmäßige Inspektion und Reinigung der Lufteinlassfilter (sofern ausgestattet) und der Kühlkörper, um einen ungehinderten Luftstrom sicherzustellen, ist von höchster Bedeutung. Die Überwachung der Temperatur und des Lüfterstatus des Moduls über die Diagnostik des Controllers ermöglicht eine prädiktive Wartung. Auch eine regelmäßige Überprüfung der Dichtheit der Hochleistungsanschlüsse während geplanter Ausfallzeiten wird empfohlen, um Hot Spots und mögliche Ausfälle zu verhindern.
5. Ist die Energieregeneration aus diesem SLM mit jedem Fabriknetz kompatibel?
Im Allgemeinen ja, aber mit einer wichtigen Überlegung. Die regenerierte Energie ist saubere, sinusförmige Energie. Der Transformator und das elektrische Verteilungssystem der Fabrik müssen jedoch in der Lage sein, diese Energie zu "absorbieren" oder zu "sinken". Dies ist in der Regel kein Problem, da die regenerierte Energie durch andere Belastungen am gleichen Transformator verbraucht wird. In einem Szenario mit sehr wenigen anderen Belastungen (z.B. in einer nahe Leerlauffabrik) ist jedoch eine Beratung mit einem Elektroingenieur ratsam, um die Systemstabilität zu gewährleisten.
