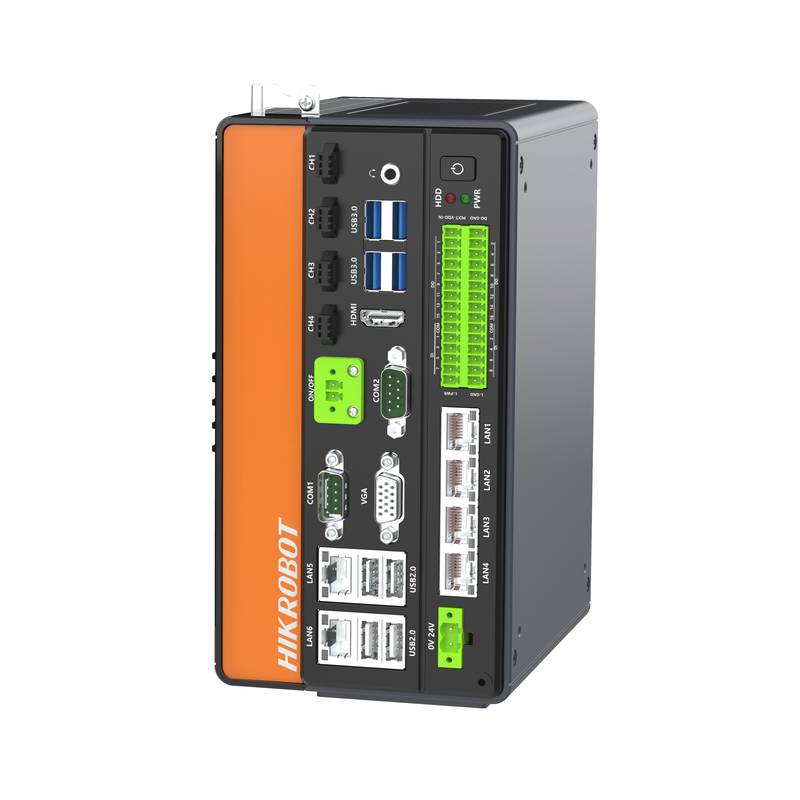

Der für hohe Bandbreitenanforderungen in der Bildverarbeitung entwickelte Industriesteuerungsrechner HIKROBOT MV-VC3301H-128G60 integriert robuste Rechenleistung und mehrkanäliges Bildakquisitionsvermögen. Durch die Maximierung des Hochgeschwindigkeits-Datendurchsatzes und die Eliminierung von Bewegungsunschärfe auf Sensorbasis liefert dieses System eine zuverlässige Bildübertragung für komplexe automatisierte Inspektionslinien. Lokale Engineering-Teams gewährleisten eine schnelle Bereitstellung dieser Plattform, um Ausfallzeiten in Produktionsanlagen mit hohem Durchsatz zu minimieren.
Moderne Bildverarbeitungsanwendungen stehen vor gravierenden Engpass-Herausforderungen, insbesondere bei der Handhabung massiver Multi-Kamera-Datenströme über großformatige Inspektionsflächen hinweg. Herkömmliche Controller leiden bei der gleichzeitigen Verarbeitung hochauflösender Bilder häufig unter Paketverlust, Speicher-Throttling und Bildverlusten (Frame Drops). Dieser Bildverarbeitungs-Controller löst diese architektonischen Einschränkungen durch die Nutzung fortschrittlicher interner Bus-Topologien, massiver integrierter Speicherkonfigurationen und dedizierter Hardware-Beschleunigungspfade. Die Unterstützung von Hochgeschwindigkeits-GigE- und Camera-Link-Schnittstellen gewährleistet eine nahtlose Kommunikation mit hochauflösenden Industriekameras, die Global-Shutter-CMOS-Sensoren nutzen. Ingenieure können komplexe Algorithmen, Mustererkennung und Dimensionsmessungen gleichzeitig ausführen, ohne Systemlatenz oder thermische Drosselung (Thermal Throttling) in der Fertigungshalle zu erfahren.
Technische Daten
Prozessor: Intel Core i7 Processor @ Base Frequency
Speicherkapazität: 128 GB DDR4 @ 2.666 MHz
Speicherschnittstelle: M.2 NVMe SSD Support @ PCIe Gen3 x4
Kameraschnittstellen: 4-Channel Independent GigE Ports @ 1.000 Mbps
Display-Ausgang: 1x HDMI und 1x DisplayPort @ 4K Resolution
Stromversorgung: 24 VDC ± 10% @ Max 150 W
Betriebstemperatur: 0°C - 50°C @ Forced Airflow
Abmessungen: 260 mm x 220 mm x 85 mm @ Standard Chassis
Gewicht: 4.5 kg @ Chassis Total
Schutzart: IP30 @ Industrial Cabinet Mount
Systemintegration und Hardware-Setup
Die physische Montage des MV-VC3301H-128G60 erfordert eine sichere Befestigung an einer industriellen Standard-Rückwandplatine oder einem dedizierten Geräterack unter Verwendung der integrierten M4-Montagelöcher. Installateure müssen geeignete schwingungsdämpfende Halterungen verwenden, wenn der Controller in der Nähe von hochdynamischen Pressen oder schweren Industrieaktuatoren eingesetzt wird. Die Stromeinspeisung erfolgt über einen sicheren, verriegelbaren Reihenklemmen-Anschluss, wobei Litzen-Kupferleiter in geeigneter Dimensionierung erforderlich sind, um den Spannungsabfall bei langen Kabellängen zu minimieren. Die dafür vorgesehene Schutzerdungsklemme muss über ein niederohmiges, geflochtenes Band direkt mit der Haupterdungsschiene des Schaltschranks verbunden werden, um Erdschleifen zu eliminieren und hochfrequentes elektrisches Rauschen zu mindern.
Das Layout der Signalkabel erfordert die strikte Einhaltung der Richtlinien zur elektromagnetischen Verträglichkeit (EMV) im Schaltschrank. Alle Hochgeschwindigkeits-Kommunikationsleitungen und digitalen E/A-Kabelbäume sollten durch separate metallische Kabelkanäle geführt und vollständig von Hochspannungs-Motorantrieben und Frequenzumrichterkabeln isoliert werden. Für alle externen Trigger und Encoder-Eingänge müssen geschirmte Twisted-Pair-Kabel verwendet werden, wobei 360-Grad-Schirmanschlüsse an der Kabeleinführungsverschraubung unter Verwendung EMV-konformer Klammern hergestellt werden müssen. Direkt unter den Anschlussfeldern müssen Zugentlastungsschienen implementiert werden, um mechanische Spannungen an den integrierten Schnittstellenports während des kontinuierlichen Maschinenbetriebs zu eliminieren.
Zuverlässigkeit und Umweltbeständigkeit
Das Gerät ist für den kontinuierlichen 24/7-Betrieb in rauen Fertigungsumgebungen ausgelegt und hält eine stabile Leistung über einen Umgebungstemperaturbereich von 0°C - 50°C aufrecht. Optimierte passive und aktive Wärmemanagementkanäle leiten die Wärme intern an den Komponenten effektiv ab, ohne kontaminierte Außenluft direkt über empfindliche Leiterplatten zu saugen. Das robuste Gehäuse aus stranggepresstem Aluminium sorgt für strukturelle Steifigkeit und eine IP30-Schutzklasse gegen das versehentliche Eindringen großer Fremdkörper. Interne optische und elektrische Isoliertrennstellen schützen die Niederspannungs-Verarbeitungslogik vor schweren transitorischen Spannungsspitzen und elektrostatischen Entladungsereignissen, die von peripherer Automatisierungshardware ausgehen.
Wartungspläne für die vorbeugende Instandhaltung sollten regelmäßige Sichtprüfungen aller externen Kabeleinführungspunkte beinhalten, wobei die Drehmomentwerte der Klemmenblockschrauben alle sechs Monate überprüft werden sollten, um durch thermische Wechsellast verursachte Wackelkontakte zu verhindern. Kühlrippen und Lüftungsöffnungen müssen monatlich inspiziert und mit trockener Druckluft von angesammelten Partikeln befreit werden, um optimale Wärmeübergangskoeffizienten aufrechtzuerhalten. Unter Standard-Betriebsbedingungen in der Fabrik mit ausreichender Belüftung der Umgebung übersteigt die berechnete mittlere Ausfallzeit (MTBF) für diesen Controller 50.000 Stunden kontinuierlichen Betriebsdienst.
Auswahlhilfe und alternative Optionen
Die Auswahl der korrekten Bildverarbeitungs-Controller-Konfiguration erfordert eine sorgfältige Bewertung der gesamten Kamerabandbreite, der Anforderungen an die Verarbeitungs-Gleichzeitigkeit und der Umweltbedingungen. Ingenieure müssen die gesamten aggregierten Datenraten aller angeschlossenen hochauflösenden oder bildfrequenten Kameras berechnen, um sicherzustellen, dass die internen PCIe-Bus-Lanes und die Speicherbandbreite während von Spitzeninspektionszyklen nicht ausgelastet sind bzw. saturieren. Für Anwendungen, die eine extreme Multi-Kamera-Skalierung oder intensive Deep-Learning-Inferenz erfordern, sollten Varianten höherer Stufe mit erweiterter GPU-Beschleunigung oder größeren RAM-Arrays spezifiziert werden. Umgekehrt können Einkamera-Anwendungen mit minimalen Vorverarbeitungserfordernissen herunter skalierte Controller-Varianten nutzen, um die Hardwarekosten zu optimieren.
Wenn unerwartete Lieferketten-Engpässe oder verlängerte Vorlaufzeiten im Werk für bestimmte Controller-Varianten auftreten, bietet Beijing Zhongping Technology umfassende Querverweis-Evaluierungen und lokale Lagerhaltungs-Lösungen an. Erfahrene Applikationsingenieure analysieren bestehende elektrische Parameter, Schnittstellenanforderungen und physische Abmessungen, um vollständig kompatible alternative Hardwareoptionen aus regionalen Beständen zu liefern. Dieser technische Substitutionsprozess macht eine teure System-Neugestaltung überflüssig und stellt sicher, dass die Produktionslinien ohne längere Ausfallzeiten oder Layout-Modifikationen schnell wieder den Betrieb aufnehmen.
Häufig gestellte Fragen (FAQ)
1. Wie hoch ist die aktuelle Lagerverfügbarkeit und der typische Lieferzeitrahmen für dieses Controller-Modell?
Beijing Zhongping Technology unterhält aktive lokale Lagerbestände dieses spezifischen Bildverarbeitungs-Controllers, was einen schnellen Versand am selben Tag und eine beschleunigte Lieferung ermöglicht, um Lieferkettenverzögerungen bei dringenden industriellen Integrationsprojekten zu minimieren.
2. Wie lauten die Bedingungen der Produktgarantie und das RMA-Verfahren für defekte Einheiten?
Das Gerät wird durch eine umfassende 12-monatige Industriegarantie abgesichert, die Herstellungsfehler abdeckt, unterstützt von Beijing Zhongping Technology durch strenge Qualitätsprüfungen vor dem Versand und einen optimierten lokalen Reparatur- oder Ersatz-RMA-Workflow.
3. Was sind die genauen Eingangsspannungsanforderungen und Leistungsaufnahme-Grenzwerte für einen stabilen Betrieb?
Stromversorgung: 24 VDC ± 10% @ Max 150 W mit integriertem Verpolungsschutz und internen Überspannungsschutzschaltungen.
4. Welche Netzwerk-Kommunikationsprotokolle und Datenübertragungsgeschwindigkeiten werden auf den Kameraschnittstellen unterstützt?
Kameraschnittstellen: 4-Channel Independent GigE Ports @ 1.000 Mbps mit Unterstützung für die Kommunikationsstandards GigE Vision und GenICam.
5. Was sind die Betriebstemperaturgrenzen und Schutzarten für raue Umgebungen?
Betriebstemperatur: 0°C - 50°C @ Forced Airflow mit einer Gehäuseschutzart IP30, ausgelegt für geschlossene Industrieschaltschränke.
6. Was sind die physischen Abmessungen, das Gewicht und die mechanischen Montagespezifikationen des Chassis?
Abmessungen: 260 mm x 220 mm x 85 mm @ Standard Chassis mit M4-Gewindebohrlöchern für Rückwand- oder Schienenhalterungen.
7. Was ist das empfohlene vorbeugende Instandhaltungsverfahren, um die langfristige Betriebszuverlässigkeit sicherzustellen?
Die Routinewartung umfasst die monatliche Inspektion der Kühlungsbelüftungswege, die Reinigung mit trockener Druckluft und halbjährliche Drehmomentprüfungen an den Leistungsklemmen.
8. Welche Software-Development-Kits und Bildverarbeitungsplattformen von Drittanbietern sind mit diesem System kompatibel?
Software-Unterstützung: Native Kompatibilität mit dem Standard HIKROBOT Vision SDK, HALCON, LabVIEW und standardmäßigen Linux- oder Windows-Entwicklungsumgebungen für die Bildverarbeitung.
