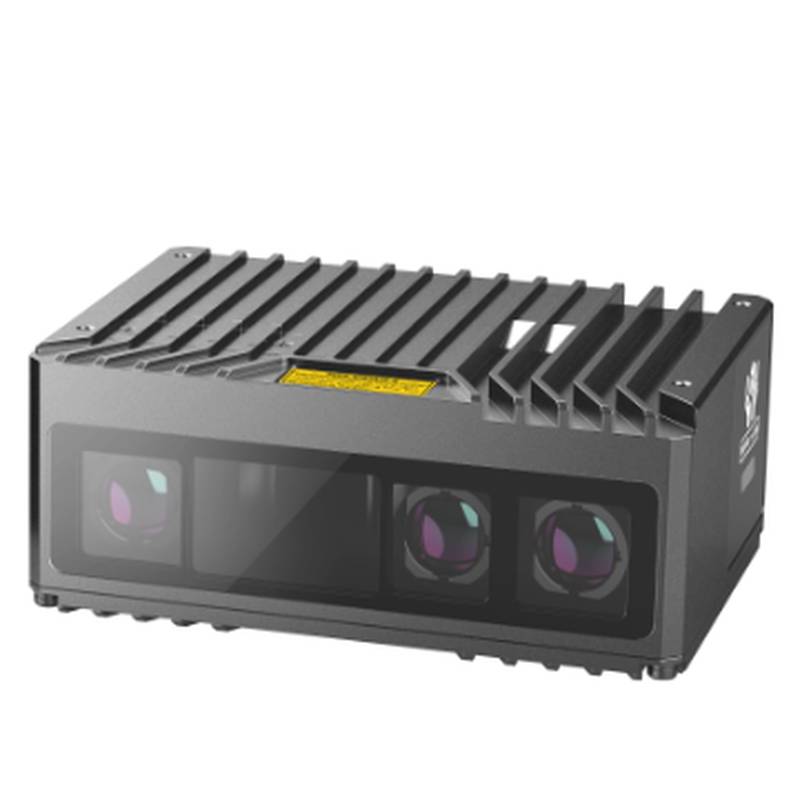

Die HIKROBOT MV-DPS200P-02 strukturierte Licht-3D-Tiefenkamera liefert eine hochpräzise räumliche Punktwolken-Erfassung für die automatisierte industrielle Messtechnik. Für eine schnelle 3D-Rekonstruktion entwickelt, eliminiert dieses Gerät Bewegungshalbierungen und löst Engpässe bei der Hochgeschwindigkeits-Montageinspektion.
Einsätze im Bereich der industriellen Bildverarbeitung leiden häufig unter Bandbreitensättigung, Interferenzen durch Umgebungsbeleuchtung und Bildverlusten bei der Sortierung mit hohem Durchsatz im Inline-Betrieb. Die MV-DPS200P-02 bewältigt diese Herausforderungen durch die Verwendung einer fortschrittlichen strukturierten Lichtprojektion in Kombination mit einem leistungsstarken CMOS-Global-Shutter-Sensor. Die Kamera arbeitet über eine bandbreitenstarke 10GigE-Schnittstelle und überträgt dichte Tiefenkarten und 2D-Intensitätsbilder gleichzeitig ohne Datendrosselung. Diese robuste Datenpipeline gewährleistet eine stabile Übertragung über längere Kabellängen und verhindert Pufferüberläufe in kontinuierlichen Produktionsumgebungen. Die integrierte Hardware-Verarbeitungsschleife beschleunigt die Berechnungen von Disparitätskarten, entlastet die Ressourcen des Host-PCs und behält dabei eine submillimetergenaue Messgenauigkeit auf unterschiedlich reflektierenden Oberflächen bei.
Technische Daten
Auflösung: 2048 x 1536 @ Vollbild (FOV)
Bildrate: 25,0 fps @ volle Auflösung
Schnittstelle: 10GigE mit RJ45-Steckverbinder
Stromversorgung: 24 VDC ± 10% @ M12 8-poliger Rundsteckverbinder
Leistungsaufnahme: 14,5 W @ 24 VDC
Lichtquelle: NIR-Laserprojektion Klasse 3R
Arbeitsabstand: 400 mm - 1200 mm @ Standardkalibrierung
Betriebstemperatur: 0°C - 40°C @ Umgebung
Schutzart: IP65 @ M12 verriegelte Kabel
Abmessungen: 180 mm x 75 mm x 65 mm @ nur Gehäuse
Gewicht: 1,25 kg @ Chassis
Systemintegration und Hardware-Setup
Die physische Montage der Kamera erfordert die Befestigung ihrer Grundplatte an einem starren, schwingungsgedämpften Aluminium-Strangpressprofilrahmen über vier metrische M5-Gewindebohrungen. Die mechanische Schnittstelle sorgt für räumliche Stabilität und verhindert optische Fehlausrichtungen bei Portalbewegungen mit hoher Beschleunigung. Der elektrische Anschluss erfolgt über einen robusten M12 8-poligen Rundsteckverbinder für Strom, Masse und Triggersignale. Die Pinbelegung erfordert eine dedizierte Verkabelung für isolierte digitale Ein- und Ausgänge, um die interne Schaltung vor transienten induktiven Lasten zu schützen, die von in der Nähe befindlichen Aktuatoren oder Pneumatikventilen erzeugt werden.
Die Installation im Schaltschrank erfordert die strikte Einhaltung der Richtlinien zur elektromagnetischen Verträglichkeit. Signalkabel müssen doppelt geschirmte Twisted-Pair-Konfigurationen verwenden und separat von Hochspannungs-Motorstromleitungen verlegt werden, um hochfrequente elektromagnetische Störungen zu minimieren. Installateure sollten mechanische Zugentlastungsklemmen direkt neben dem Steckergehäuse anbringen, um Kabelzugzyklen abzufangen. Die Erdung erfordert ein niederohmiges, geflochtenes Kupferband, das das Kameragehäuse direkt mit der maschinellen Masreferenzschiene verbindet, wodurch Erdschleifen und hochfrequentes elektrisches Ruschen im gesamten Netzwerk wirksam eliminiert werden.
Zuverlässigkeit und Umweltbeständigkeit
Das Gerät ist so konstruiert, dass es anspruchsvollen Bedingungen in der industriellen Fertigung standhält. Es verfügt über die Schutzart IP65 gegen das Eindringen von Partikeln in der Luft und Niederdruck-Wasserstrahlen. Die Umgebungstemperaturen im Betrieb reichen von 0°C bis 40°C, unterstützt durch einen stranggepressten Kühlkörper mit Aluminiumlamellen, der eine passive Wärmeableitung ohne interne Lüfter ermöglicht. Optische Filter und Projektorglas erfordern einen strengen präventiven Wartungsplan; Betreiber müssen das vordere Schutzfenster regelmäßig mit einem optischen Mikrofasertuch reinigen, das mit Isopropylalkohol angefeuchtet ist, um Ölnebel und Staubablagerungen zu entfernen.
Die Protokolle für die vorbeugende Wartung schreiben zudem eine routinemäßige Inspektion der äußeren Kabelmäntel auf Scheißverschleiß und die Überprüfung der Anzugsdrehmomente an den Leistungs- und Kommunikationsblöcken vor. Die für den kontinuierlichen industriellen Einsatz konzipierte interne Elektronik weist eine berechnete mittlere Zeit zwischen Ausfällen (MTBF) von über 50.000 Stunden bei Nennbetriebstemperaturen und stabiler Stromversorgung auf. Diese strukturelle Langlebigkeit minimiert ungeplante Ausfallzeiten und bewahrt die Integrität der Kalibrierung über mehrschichtige Produktionszyklen hinweg.
Auswahlhilfe und alternative Optionen
Die Auswahl dieser spezifischen 3D-Tiefenkamera erfordert die Anpassung des Arbeitsabstands der Anwendung, der Sichtfeldanforderungen und des Reflexionsgrads des Zielmaterials an die Nahinfrarot-Ausgangsmerkmale des Projektors. Für Anwendungen, die eine höhere räumliche Auflösung bei kürzeren Fokusabständen erfordern, sollten Ingenieure Varianten mit höherer Dichte innerhalb derselben Produktfamilie evaluieren, während größere volumetrische Inspektionszellen Weitwinkel-Konfigurationen erfordern können. Die Berechnung des optimalen Abstands zwischen Basislinie und Ziel stellt sicher, dass die Tiefenauflösung den Toleranzschwellenwerten entspricht, die von nachgeschalteten Roboterführungen oder Algorithmen zur Dimensionsüberprüfung vorgegeben werden.
Bei unerwarteten Lieferkettenengpässen oder dringenden Bereitstellungsfristen für diese spezifische Teilenummer unterhält Beijing Zhongping Technology (北京众平科技股份有限公司) lokale Reservebestände, um Projektverzögerungen zu vermeiden. Ihr technisches Team bewertet die exakten optischen und elektrischen Parameter, um voll kompatible Kreuzreferenz-Ersatzprodukte oder direkte Drop-In-Ersatzlösungen zu empfehlen, wodurch Engineering-Teams langwierige OEM-Beschaffungszyklen umgehen können, ohne bestehende Systemschaltpläne ändern zu müssen.
Häufig gestellte Fragen (FAQ)
1. Wie ist der aktuelle lokale Lagerbestand und die typische Lieferzeit für diese Kamera?
Beijing Zhongping Technology (北京众平科技股份有限公司) hält Lagerbestände für den sofortigen Versand bereit, um eine beschleunigte Lieferung zu gewährleisten und die Wartezeiten in der Lieferkette zu minimieren.
2. Wie lauten die Garantiebestimmungen und das RMA-Verfahren für dieses Gerät?
Das Gerät wird durch eine umfassende 12-monatige Garantie abgesichert, unterstützt durch eine strenge Prüfung vor dem Versand und schnelle lokale technische Austauschdienste, die von Beijing Zhongping Technology (北京众平科技股份有限公司) verwaltet werden.
3. Was sind die genauen Anforderungen an die Stromversorgung und die elektrischen Schutzfunktionen?
Die Kamera arbeitet mit einer geregelten 24 VDC-Eingangsspannung mit einer Toleranzmarge von 10% und verfügt über einen integrierten Verpolungsschutz sowie eine optische Isolierung an den digitalen E/A-Leitungen.
4. Welche Kommunikationsprotokolle und Verkabelungsstandards werden für die Datenübertragung unterstützt?
Das Gerät kommuniziert über ein 10GigE-Hochgeschwindigkeits-Ethernet-Protokoll und erfordert geschirmte Twisted-Pair-Kabel der Kategorie 6A oder höher, um einen Paketverlust zu verhindern.
5. Welcher Umweltschutzgrad und welche Thermomanagement-Mechanismen sind integriert?
Das Gehäuse erreicht die Schutzart IP65 und setzt auf einen integrierten passiven Aluminium-Kühlkörper für eine kontinuierliche Wärmeableitung.
6. Wie lauten die mechanischen Montagespezifikationen und die Schwingungstoleranzgrenzen?
Die Montage erfolgt über vier M5-Gewindelöcher an der verstärkten Grundplatte, die so ausgelegt sind, dass sie standardmäßigen industriellen Portalschwingungsprofilen bis zu 2,0 G standhalten.
7. Wie lautet das empfohlene Reinigungs- und Wartungsverfahren für das optische Glas?
Betreiber sollten fusselfreie optische Mikrofasertücher und zugelassene optische Reinigungslösungen verwenden, um Oberflächenstaub und Ölfilme zu entfernen, ohne das beschichtete Glas zu zerkratzen.
8. Wie wird die Softwareintegration für Bildverarbeitungsplattformen von Drittanbietern gehandhabt?
Die Kamera lässt sich nahtlos über das SDK des Herstellers und GenICam-konforme Softwarebibliotheken integrieren und unterstützt Standard-Bildverarbeitungsumgebungen sowie benutzerdefinierte SPS-Routinen.
