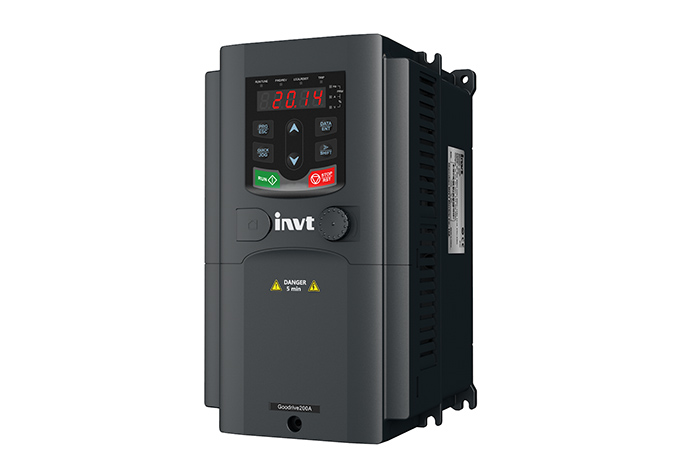

INVT GD20-0R7G-S2 Kompakter allgemeiner Vektorfrequenzumrichter

Produktüberblick und strategische Positionierung

Der INVT Goodrive20 (Modell GD20-0R7G-S2) ist ein kompakter Frequenzumrichter, der die Integration fortschrittlicher Antriebstechnik in ein raumsparendes Design verkörpert. Dieses spezifische Modell mit einer Nennleistung von 0,75 kW und einem einphasigen 220V-Eingang dient als Kernkomponente der INVT GD20-Serie, die für eine robuste Leistung für ein breites Spektrum an industriellen Anwendungen entwickelt wurde. Als allgemeiner Vektor-Wechselrichter verwendet er sensorlose Vektorsteuerung, um überlegene Motorantriebsleistung zu bieten, was es zu einer vielseitigen Lösung für Anwendungen macht, die eine präzise Drehzahl- und Drehmomentsteuerung erfordern, ohne einen Rückkopplungsencoder erforderlich zu sein.

INVT hat die GD20-Serie als wettbewerbsfähiges Angebot auf dem globalen Markt für kompakte Automatisierungsantriebe positioniert, die hohe Funktionalität mit Kosteneffizienz in Einklang bringen. Die Serie wurde entwickelt, um der wachsenden Nachfrage nach Antrieben gerecht zu werden, die sowohl leistungsstark als auch einfach in bestehende Steuersysteme integriert werden können und alles von einfachen Förderbändern bis hin zu komplexen Bearbeitungsanlagen unterstützen.

Technische Spezifikationen und funktionale Architektur

Der GD20-0R7G-S2 wird durch eine Reihe präziser technischer Parameter und eine umfangreiche Reihe von eingebauten Funktionen definiert. Sein Betriebskern basiert auf einer ausgeklügelten Wechselrichterarchitektur, die die eingehende Wechselstromleistung in einen gesteuerten Ausgang für Standard-Asynchronmotoren umwandelt.

Leistungsarchitektur: Der Wechselrichter akzeptiert einen einphasigen Wechselstromeingang von 220V bis 240V und liefert eine dreiphasige Leistung, die für einen 0,75 kW-Motor geeignet ist. Dies macht es ideal für Einphasenbetriebsanlagen. Sein Ausgangsfrequenzbereich beträgt einen breiten 0 Hz bis 400 Hz, der alles von präzisem Niedergeschwindigkeitskreifen bis hin zu Hochgeschwindigkeitsbetrieben beherbergt.

Kontrollparadigma: Mit einer sensorlosen Vektorsteuerungsstrategie kann der Antrieb eine hohe Drehmomentleistung bei niedrigen Drehzahlen (150% Drehmoment ab 0,5 Hz) erreichen, ohne einen Impulsgenerator (PG) zu benötigen. Diese Steuermethode entkoppelt effektiv Drehmoment und Fluss und ermöglicht eine unabhängige Steuerung ähnlich Gleichstrommotoren, was zu einer ausgezeichneten dynamischen Reaktion und Geschwindigkeitsstabilität unter unterschiedlichen Lastbedingungen führt.

Schutz und Haltbarkeit: Die Einheit ist mit einer umfassenden Reihe von Schutzfunktionen verstärkt, einschließlich Überstrom, Überspannung, Unterspannung, Phasenverlust und Übertemperaturschutz. Seine unabhängige Luftkanalkühlung verhindert Staub- und Partikelansammlung auf internen Komponenten und erhöht langfristige Zuverlässigkeit in anspruchsvollen industriellen Umgebungen erheblich. Das Gehäuse ist mit IP20 bewertet, was Schutz gegen Kontakt mit lebenden Teilen, aber nicht gegen Wasser anzeigt, was die Installation in einem geeigneten Bedienfeld erfordert.

Leistungsmerkmale und Systemvorteile

Die Technik hinter dem GD20-0R7G-S2 führt zu mehreren wichtigen Leistungsvorteilen, die der Betriebseffizienz und der Maschinenfunktionalität des Endbenutzers direkt zugute kommen.

Verbesserte Prozesssteuerung und Energieeffizienz: Die präzise Steuerung der Motordrehzahl durch den Wechselrichter ermöglicht eine perfekte Anpassung der Antriebsleistung an den tatsächlichen Belastungsbedarf. Dadurch wird der mit mechanisch gedrossenen Konstantgeschwindigkeitsmotoren verbundene Energieverschwendung beseitigt. In Anwendungen wie Pumpen und Lüfter kann dies zu erheblichen Energieeinsparungen führen, die manchmal im Vergleich zum direkten On-Line-Betrieb über 50% liegen. Darüber hinaus ermöglicht der eingebaute PID-Controller die direkte Regelung von physikalischen Parametern wie Druck, Durchfluss oder Temperatur, wodurch die Gesamtprozessqualität und die Konsistenz verbessert werden.

Überlegenes Motormanagement und reibungsloser Betrieb: Der Antrieb bietet mehrere Beschleunigungs- und Verzögerungsrampen (linear und S-Kurve), die konfiguriert werden können, um mechanische Stöße während Start- und Stoppzyklen zu beseitigen. Dieser reibungslose Betrieb reduziert die Belastung auf Zahnräder, Gürtel und Lager, wodurch die Lebensdauer des gesamten mechanischen Systems verlängert wird. Funktionen wie eine Gleichstromspritzbermse ermöglichen in vielen Fällen ein kontrolliertes Stoppen ohne die Notwendigkeit einer externen mechanischen Bremse.

Betriebsflexibilität und eingebaute Funktionalität: Der GD20-0R7G-S2 verfügt über eine Vielzahl von vorprogrammierten Funktionen, die seine Vielseitigkeit erhöhen. Dazu gehören mehrstufige Drehzahleinstellungen, eine programmierbare einfache SPS zur Erstellung automatisierter Sequenzen und eine "Fly-Start"-Funktion, die es dem Wechselrichter ermöglicht, einen Drehmotor nahtlos zu erfassen, bevor die Steuerung angewendet wird. Dies macht es für Anwendungen geeignet, in denen die Wiederherstellung von Stromausfallen kritisch ist.

Anwendungsspektrum und Umsetzungsszenarien

Die Kombination aus kompakter Größe, Vektorleistung und reichen Funktionen macht diesen allgemeinen Vektor-Wechselrichter für eine Vielzahl von Industrien und Maschinen geeignet.

Material Handling und Logistik: Es ist ideal geeignet für die Steuerung von Förderbändern, Sortiersystemen und Aufzügen, wo reibungsloser Start und Stoppen für die Ladungsstabilität und die Langlebigkeit des Systems unerlässlich sind.

Verpackungs- und Kunststoffmaschinen: In Verpackungsmaschinen kann der Wechselrichter die Filmzufuhr- und Dichtungsprozesse präzise steuern, während in kleinen Spritzgießmaschinen oder Extrudern er den Hydraulikpumpenmotor mit hoher Drehmomentnachfrage verwalten kann.

Allgemeine industrielle Automatisierung: Der Antrieb findet weit verbreitete Verwendung in Lebensmittelverarbeitungsmaschinen, Textilausrüstungen, Holzbearbeitungswerkzeugen und Druckmaschinen. Die kompakte Konstruktion des Frequenzumrichters ist besonders vorteilhaft in diesen Sektoren, in denen der Bedienfeld oft begrenzt ist und die einfache Wartung eine Priorität hat.

Erweiterte Perspektive: Die Rolle der kompakten Vektor-Wechselrichter in der modernen Automatisierung

Das Verständnis des breiteren Kontexts der Antriebstechnik und der Grundsätze der Systemgestaltung ist entscheidend, um den Wert einer Komponente wie der GD20-0R7G-S2 zu maximieren.

1.Die Antriebstechnologie Spektrum: V / f vs. Vektorsteuerung

Der GD20-0R7G-S2 fällt in die Kategorie eines allgemeinen Vektor-Wechselrichters, ein Schritt über den grundlegenden V / f (Spannung-zu-Frequenz) Antrieben. Während ein V/f-Antrieb einfach ein konstantes Verhältnis zwischen Ausgangsspannung und Frequenz hält, zerlegt die Vektorsteuertechnologie den Motorstrom in zwei separate Komponenten: eine zur Erzeugung von Drehmoment und eine andere zur Erzeugung von Magnetfluss. Diese unabhängige Steuerung ermöglicht eine deutlich bessere Leistung.

V/f-Steuerung: Geeignet für einfache Anwendungen mit variablem Drehmoment wie Lüfter und Pumpen, bei denen eine präzise Drehzahlsteuerung nicht kritisch ist. Es ist eine kostengünstige Lösung, kämpft aber mit niedrigem Drehmoment und dynamischer Reaktion auf Lastveränderungen.

Vektorsteuerung (sensorlos): Diese Methode, die vom GD20 verwendet wird, bietet ein hohes Startmoment und eine ausgezeichnete Drehzahlregelung, so dass sie für Anwendungen mit konstantem Drehmoment wie Förderer, Mischer und Hebebüge geeignet ist. Es bietet eine Leistung, die dem geschlossenen Vektorsystem ähnelt, aber ohne die Kosten und Komplexität eines Encoders.

Closed-Loop Vector Control: Die höchste Leistungsstufe, die in Anwendungen verwendet wird, die eine extrem präzise Geschwindigkeits- und Positionssteuerung erfordern, wie CNC-Maschinen. Es erfordert ein Encoder-Feedback vom Motor.

Selection Insight: Die sensorlose Vektorsteuerung des GD20-0R7G-S2 bietet eine optimale Balance und bietet eine hohe Leistung für die überwiegende Mehrheit der industriellen Anwendungen ohne die zusätzlichen Kosten und die Verdrahtungskomplexität eines Rückkopplungssensors.

Kritische Systemintegration und Sourcing-Überlegungen

Der erfolgreiche Einsatz dieses Wechselrichters erfordert Aufmerksamkeit auf Hilfskomponenten und eine richtige Konfiguration.

Auswahl des Bremswiderstands: Für Anwendungen mit hohen Trägheitsbelastungen oder schnellen Verzögerungszyklen ist ein externer Bremswiderstand obligatorisch. Dieser Widerstand verteilt die regenerative Energie, die vom Motor während der Bremsung erzeugt wird, und verhindert, dass der Gleichspannungsbus des Wechselrichters Überspannungsfehler auftritt. Der Widerstand und die Nennleistung des Widerstands müssen aufgrund des erforderlichen Bremsmoments und des Betriebszyklus des Bremsereignisses sorgfältig ausgewählt werden.

Kommunikations- und Steuerungsnetzwerke: Der eingebaute RS-485-Kommunikationsport unterstützt das MODBUS-RTU-Protokoll, was eine nahtlose Integration in Fabrikautomationsnetzwerke für zentralisierte Überwachung und Steuerung ermöglicht. Diese digitale Konnektivität ist ein Eckpfeiler moderner Industrielles Internet der Dinge (IIoT)-Strategien.

Beschaffung und technischer Support: Obwohl die GD20-Serie weit verfügbar ist, ist es entscheidend, Einheiten von autorisierten Händlern oder zuverlässigen Quellen zu beschaffen, um die Echtheit des Produkts, den Zugang zu Firmware-Updates und qualifizierten technischen Support zu gewährleisten.

Häufig gestellte Fragen (FAQs)

1. Was ist der primäre Vorteil der sensorlosen Vektorsteuerung in diesem Wechselrichter?

Der Hauptvorteil besteht darin, dass es eine leistungsstarke Steuerung, insbesondere ein hohes Startmoment und eine ausgezeichnete Geschwindigkeitsstabilität bei Lastvarianzen bietet, ohne dass eine Encoder-Rückkopplungsvorrichtung erforderlich ist. Dies vereinfacht das System, reduziert die Verkabelung und senkt die Gesamtkosten, während es trotzdem eine Leistung bietet, die der grundlegenden V / F-Steuerung für eine Vielzahl von Anwendungen übertrifft.

2. Kann dieser 0,75 kW-Wechselrichter in einer dreiphasigen Stromversorgungsumgebung verwendet werden?

Nein, das Modell GD20-0R7G-S2 ist speziell für eine einphasige Eingangsstromversorgung (220-240V AC) konzipiert. Der Versuch, es an eine dreiphasige Versorgung anzuschließen, könnte die Einheit beschädigen. Für dreiphasige Eingangsanwendungen sollten andere Modelle innerhalb der GD20-Serie, typischerweise mit einem anderen Suffix bezeichnet, ausgewählt werden.

3. Wann ist ein externer Bremswiderstand für diesen Antrieb erforderlich?

Ein externer Bremswiderstand ist in Anwendungen erforderlich, in denen der Motor erforderlich ist, um große Trägheitslasten schnell zu verlangsamen, oder in denen die natürliche Verbremsungszeit für den Prozess zu lang ist. Beispiele sind vertikale Förderer, Zentrifugen oder Maschinen, die schnelle Zykluszeiten erfordern. Der Widerstand verhindert, dass der Wechselrichter bei einem Überspannungsfehler auslöst, indem er die regenerative Energie sicher ableitet.

4. Wie verbessert der eingebaute PID-Controller die Funktionalität des Wechselrichters?

Der integrierte PID-Regler verwandelt den Wechselrichter von einem einfachen Geschwindigkeitsregler in einen Prozessschleifenregler. Es ermöglicht es dem Antrieb, die Motordrehzahl auf der Grundlage von Rückmeldungen eines Sensors (z. B. für Druck, Durchfluss oder Temperatur) automatisch einzustellen, um einen gewünschten Sollpunkt zu erhalten. Dies eliminiert die Notwendigkeit eines externen Prozesscontrollers, vereinfacht die Systemarchitektur und senkt die Kosten.

5. Was sind die wichtigsten platzsparenden Merkmale dieses kompakten Frequenzumrichters?

Das kompakte Frequenzumrichter-Design ist ein Hauptmerkmal. Für Modelle bis 2,2 kW, einschließlich der 0,75 kW GD20-0R7G-S2, unterstützt der Antrieb DIN-Schienenmontage. Dies ermöglicht eine hochdichte Installation in Steuerschränken und spart wertvollen Plattenplatz im Vergleich zu größeren, flanschmontierten Einheiten. Seine reduzierten physikalischen Abmessungen sind das direkte Ergebnis einer optimierten thermischen und elektronischen Konstruktion.
