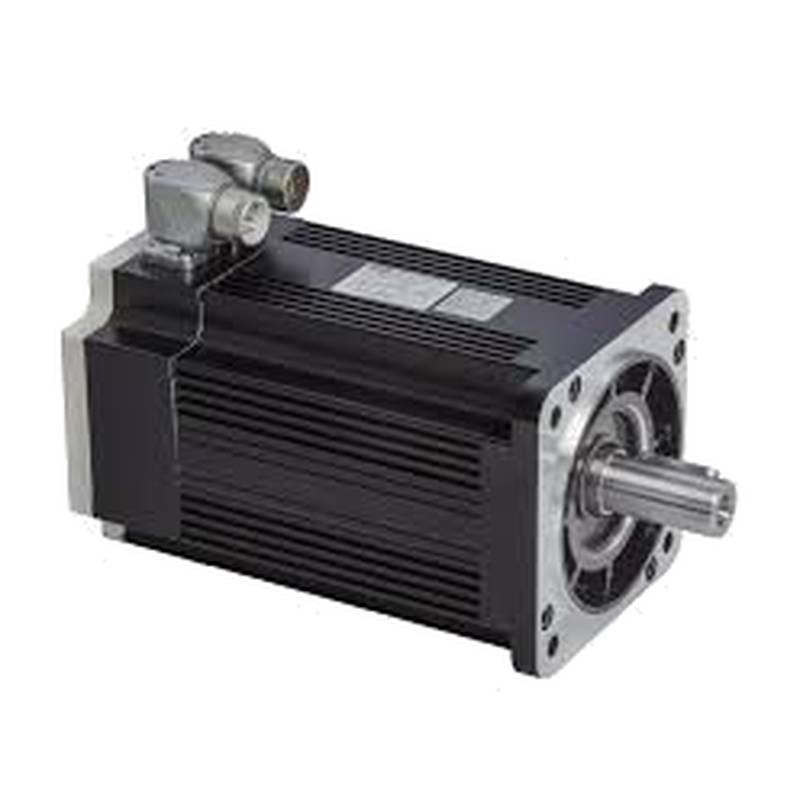

Der für anspruchsvolle industrielle Robotik- und Automatisierungsumgebungen entwickelte ABB HDS130-0817BSKBS Nassreinigung-AC-Servomotor liefert außergewöhnliches Dauerdrehmoment und hochpräzise Bewegungssteuerung unter rauen Nassreinigungsbedingungen. Seine robuste mechanische Struktur und die fortschrittlichen Wärmeableitungsfähigkeiten eliminieren thermische Drosselung und Bewegungsdrift bei hochzyklischen Fertigungsvorgängen effektiv.
Die Integration moderner Industriemaschinen stößt häufig auf schwere betriebliche Hürden, darunter aggressive Reinigungsmittel, Hochdruck-Flüssigkeitseintritt und kontinuierliche mechanische Vibrationen, die die Standard-Motorleistung beeinträchtigen können. Dieser spezielle Nassreinigungs-Servomotor nutzt ein vollständig versiegeltes, korrosionsbeständiges Gehäuse in Kombination mit einer speziellen Wicklungsisolierung, um rauen Hygieneprotokollen ohne elektrische Degradation standzuhalten. Angetrieben von hochenergetischen Permanentmagneten und einer optimierten elektromagnetischen Geometrie gewährleistet die Einheit schnelle Beschleunigungsprofile und minimales Rastmoment für überragende Bahngenauigkeit in mehrachsigen Roboterarmen. Systemingenieure müssen auf eine ordnungsgemäße Kabelführung und Hochfrequenz-Schirmung achten, um die Signalintegrität zwischen dem Multiturn-Absolutwertgeber und dem zentralen Servoantrieb aufrechtzuerhalten und elektromagnetische Interferenzen in dichten Automatisierungszellen zu verhindern.
Technische Daten
Nennspannung: 400 VAC @ 3-phasig
Kontinuierliches Stillstandsdrehmoment: 12.5 Nm @ 40°C Umgebungstemperatur
Spitzendrehmoment: 38.0 Nm @ max. Beschleunigung
Naddrehzahl: 3000 rpm @ 400 VAC
Max. Betriebsdrehzahl: 4500 rpm @ ungelastet
Gebertyp: Multiturn-Absolutwertgeber @ 24 VDC
Schutzart: IP67 @ vollständig gesteckt
Isolationsklasse: F @ 105°C Temperaturanstieg
Flanschgröße: 130 mm @ Standard-Vierkantmontage
Gewicht: 14.5 kg @ nur Motorkörper
Systemintegration und Hardware-Setup
Die mechanische Installation erfordert die Montage des Motors auf einer starren, präzisionsbearbeiteten Stahl- oder Aluminiumhalterung unter Verwendung hochfester Befestigungselemente, die mit den angegebenen Drehmomentwerten angezogen werden, um Resonanzvibrationen bei schnellen Richtungswechseln zu verhindern. Die Einheit nutzt robuste Rundsteckverbinder für Leistungs- und Feedbacksignale, die eine korrekte Pin-Ausrichtung und sichere Verriegelungsringe erfordern, um die Umweltdichtungen aufrechtzuerhalten. Geschirmte Mehraderkabel müssen separat von Hochspannungs-Leistungsleitungen verlegt werden, um Übersprechen zu minimieren und die Genauigkeit der Feedback-Impulse des integrierten Absolutwertgebers zu erhalten.
Das Kabelmanagement muss geeignete Zugentlastungsschellen in der Nähe des Motorgehäuses umfassen, um eine kontinuierliche Biegeermüdung des Kabelmantels bei artikulierten Roboterbewegungen zu verhindern. Das Motorgehäuse muss über eine niederohmige Erdungsverbindung verfügen, die direkt mit der gemeinsamen Erdungsbus der Maschine verbunden ist, um hochfrequente Ableitströme abzuleiten und Erdschleifen zu eliminieren. Die korrekte Konfiguration der passenden Servoantriebsparameter, einschließlich Stromregler-Einstellung und Trägheitsverhältnis-Identifizierung, ist unerlässlich, um das dynamische Verhalten zu optimieren und ein mechanisches Überschwingen bei der Ausführung zu verhindern.
Zuverlässigkeit und Umgebungsbeständigkeit
Der Motor ist für den Dauerbetrieb in einem Umgebungstemperaturbereich von 0°C - 40°C ausgelegt und hält relativen Luftfeuchtigkeitswerten von bis zu 95% ohne interne Kondensation stand. Seine IP67-Schutzeinstufung gewährleistet einen vollständigen Schutz gegen das Eindringen von Staub und Hochdruck-Wasserstrahlen, wodurch er sich hervorragend für Lebensmittelverarbeitungs- und pharmazeutische Verpackungsanwendungen eignet, die häufige chemische Nassreinigungen erfordern. Natürliche Konvektion und optimierte Wärmeleitung durch das Gehäuse leiten interne Wärme effizient ab, wodurch ein vorzeitiger Lagerverschleiß bei hohen Lastzyklen vermieden wird.
Präventive Wartungsprotokolle schreiben eine regelmäßige Inspektion der Wellendichtung auf Verschleiß- oder chemische Degradationserscheinungen sowie die Überprüfung der Dringlichkeit von Kabelsteckern vor, um die Schutzart-Einstufungen aufrechtzuerhalten. Techniker sollten sicherstellen, dass Kühlrippen frei von Ablagerungen bleiben, um optimale Wärmeaustauschraten während kontinuierlicher Fabrikschichten aufrechtzuerhalten. Unter Standardbetriebsbedingungen, die die empfohlenen Lastfaktoren einhalten, übersteigt die erwartete mittlere Zeit zwischen Ausfällen (MTBF) 50.000 Betriebsstunden.
Auswahlempfehlungen und alternative Optionen
Die Auswahl dieses spezifischen Servomotors erfordert die Bewertung der Spitzenlast-Drehmomentanforderungen, der Lastspielprofile und der Umweltexpositionsgrenzen der Ziel-Roboteranwendung. Ingenieure sollten die Dauerdrehmomentkurve mit den Quadratwurzel-Mittelwert-Lastanforderungen der Achse abgleichen und gleichzeitig sicherstellen, dass die Abmessungen von mechanischem Flansch und Welle mit bestehenden Getriebeschnittstellen übereinstimmen. Wenn Anwendungsbeschränkungen eine höhere Trägheitsanpassung oder alternative Baugrößen erfordern, können Variantenmodelle innerhalb derselben Produktfamilie ausgewählt werden, um die Systemdynamik zu optimieren.
Die Kontinuität der Lieferkette ist für die Aufrechterhaltung der Produktionspläne von entscheidender Bedeutung, und Beijing Zhongping Technology unterhält lokale Lagerbestände genau dieses Modells, um Übersee-Versandverzögerungen zu eliminieren. Wenn dringende Ersatzlieferungen oder Kreuzvergleichs-Auswertungen erforderlich sind, bietet das technische Team von Beijing Zhongping Technology eine schnelle Komponenten-Zuordnung und Substitutionsanalyse, um eine nahtlose Integration ohne Systemneugestaltung zu gewährleisten.
Häufig gestellte Fragen (FAQ)
1. Wie ist der aktuelle lokale Lagerbestand und die typische Lieferzeit für diesen Motor?
Beijing Zhongping Technology unterhält einen aktiven regionalen Lagerbestand dieses Servomotormodells, was eine taggleiche Bearbeitung und einen schnellen Versand ermöglicht, um Ausfallzeiten der Ausrüstung zu minimieren.
2. Welche Garantieabdeckung und RMA-Rückgabeverfahren gelten für diese Einheit?
Dieses Produkt wird durch eine umfassende 12-monatige industrielle Garantie für Herstellungsfehler abgesichert, unterstützt durch eine lokalisierte technische Bewertung und eine beschleunigte RMA-Bearbeitung durch Beijing Zhongping Technology.
3. Welche Eingangsspeisespannung und elektrische Konfiguration sind für einen sicheren Betrieb erforderlich?
Der Motor ist für eine industrielle Standard-400-VAC-Drehstromversorgung ausgelegt und erfordert einen ordnungsgemäßen Phasenabgleich sowie eine Schutzerdung, um eine stabile Leistung zu gewährleisten.
4. Welche Feedback-Protokolle und Geber-Schnittstellentypen werden von diesem Modell unterstützt?
Er verfügt über einen hochauflösenden Multiturn-Absolutwertgeber, der mit digitalen Standard-Servoantriebs-Kommunikationsschnittstellen für eine präzise Positionsverfolgung kompatibel ist.
5. Welche spezifischen Umweltschutzklassen und Temperaturgrenzen unterstützt das Gehäuse?
Die Baugruppe erreicht die Umweltschutzklasse IP67 und arbeitet zuverlässig bei Umgebungstemperaturen von 0°C bis 40°C.
6. Was sind die standardisierten mechanischen Montageabmessungen und Flanschspezifikationen?
Die Einheit verfügt über einen standardmäßigen quadratischen 130-mm-Montageflansch mit dedizierten Lochkreisen, die für die direkte Befestigung an Industriebetrieben und Robotergelenken ausgelegt sind.
7. Welche routinemäßigen Wartungsprüfungen werden empfohlen, um die langfristige Betriebszuverlässigkeit sicherzustellen?
Routinemäßige Inspektionen sollten die Überprüfung der Integrität der Wellendichtung, die Überprüfung der Sicherheit der Kabelverbinder und die Beseitigung von Ablagerungen auf den Kühlflächen des Gehäuses umfassen.
8. Wie können Ingenieure die Software- und Controller-Kompatibilität vor der Systemintegration überprüfen?
Die Kompatibilität kann durch Kreuzvergleich der elektrischen Motorkonstanten und der Geberauflösung mit der Konfigurationssoftware der Ziel-Servoantriebsplattform überprüft werden.
